1功能简介

1.1应用场景

IPSec VPN指采用IPSec协议来实现远程接入的一种VPN技术，在公网上为两个私有网络提供安全通信通道，通过加密通道保证连接的安全，在两个公共网关间提供私密数据封包服务。本文主要介绍了SIG独立模式下的IPSec VPN配置以及相关测试指导。

1.2适用版本

SIG 3.1.4 R1及以上版本.

1.3配置思路

1、新建VPN连接，配置对端地址类型；

2、配置共享密钥，确保和对端VPN配置一致；

3、配置本/对端网段、本端标识与对端标识，和对端VPN配置相反；

4、高级选项其他配置，确保和对端VPN配置一致；

5、查看VPN连接状态。

2注意事项

2.1业务影响范围

配置该功能会影响SIG本端网段业务，因为SIG匹配到本段网段终端访问对端网段的业务流量后，会通过VPN隧道转发到对端设备。如果对端设备配置错误，会导致终端访问业务异常。

2.2配置注意事项

1、两端网段不能出现重叠，否则会出现流量转发异常的问题；

2、不同型号的SIG，最大可配置的VPN策略、条目数都不一样，详情见SIG选型表。

3配置步骤

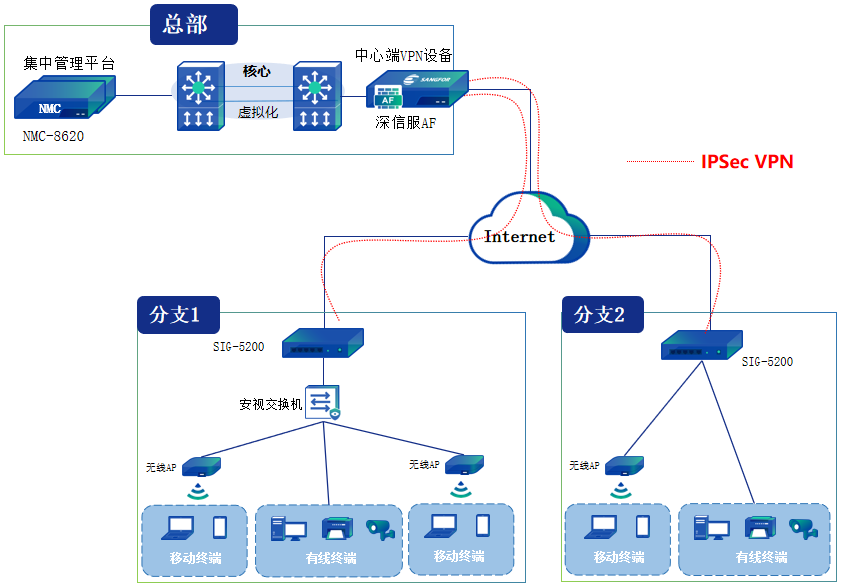

3.1网络拓扑

3.2新建VPN连接

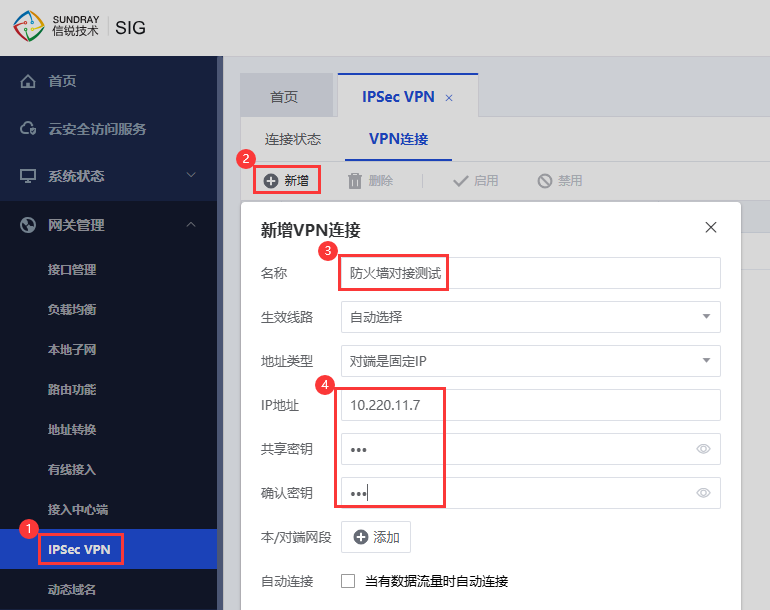

在【网关管理】-【IPSec VPN】里，点击“新增”按钮，输入以下必填字段：

相关字段说明如下：

【名称】：必填，VPN对端名称（本地有效），设备对接多个VPN时用做区分；

【地址类型】：必填，根据VPN对端设备选择，可以配置“对端是固定IP”，或者“对端是固定域名”，以及“对端是动态IP”；

【IP地址】：当【地址类型】选择“对端是固定IP”时必填，此处填写VPN对端公网地址。当【地址类型】选择“对端时固定域名”时，此处填写VPN对端域名。当【地址类型】选择“对端是动态IP”时，此处无需填写，自动隐藏；

【共享密钥】：必填，必须和VPN对端保持一致；

3.3配置本/对端网段、本端标识与对端标识

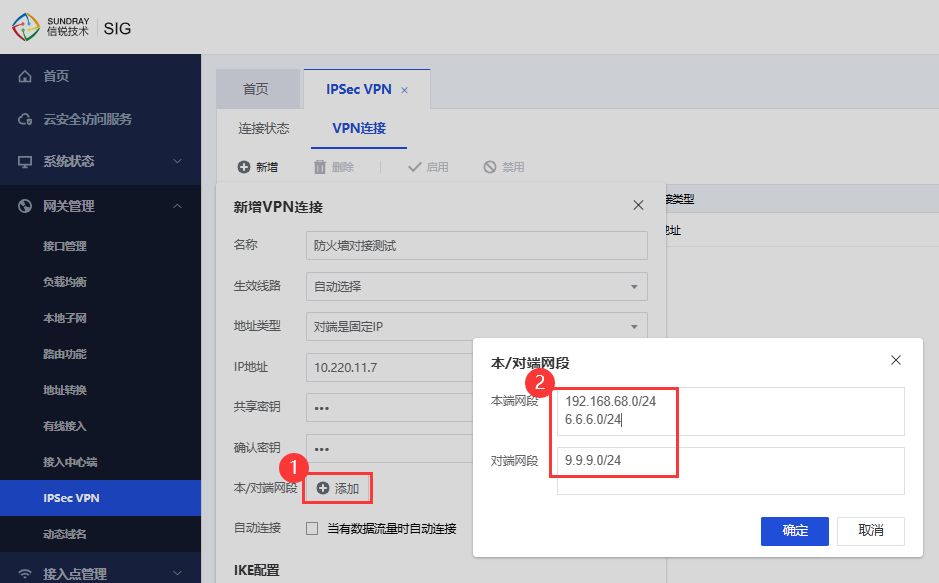

1、在【本/对端网段】里，点击“添加”按钮，输入本端网段与对端网段，确保和对端VPN设备配置相反。

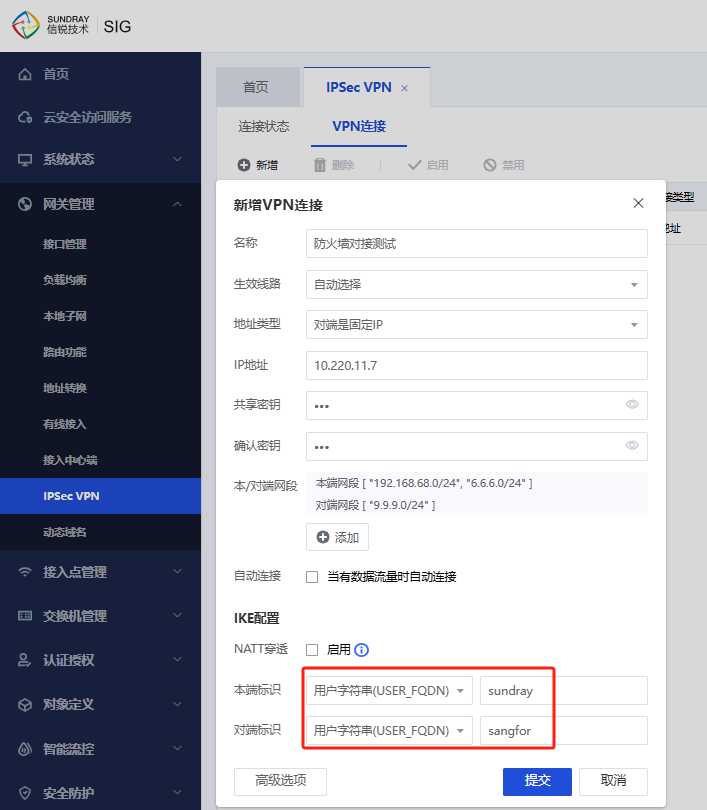

2、在【本端标识】和【对端标识】里，下拉选择标识类型与对应字段，确保和对端VPN设备配置相反。

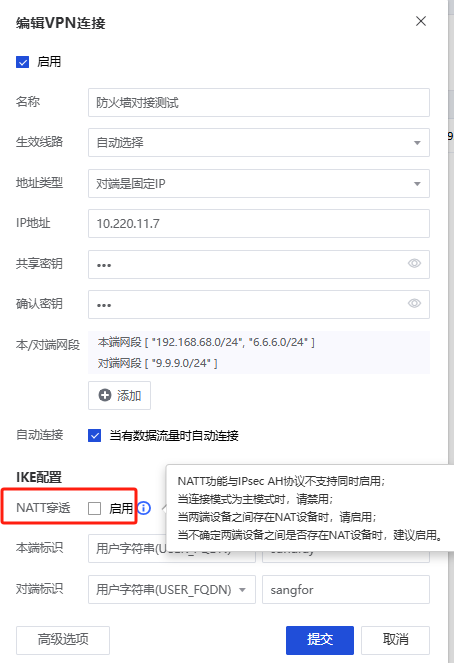

注意：当两端设备之间存在NAT设备时（如家用路由器），必须启用NATT穿透（通常使用UDP 4500端口）。

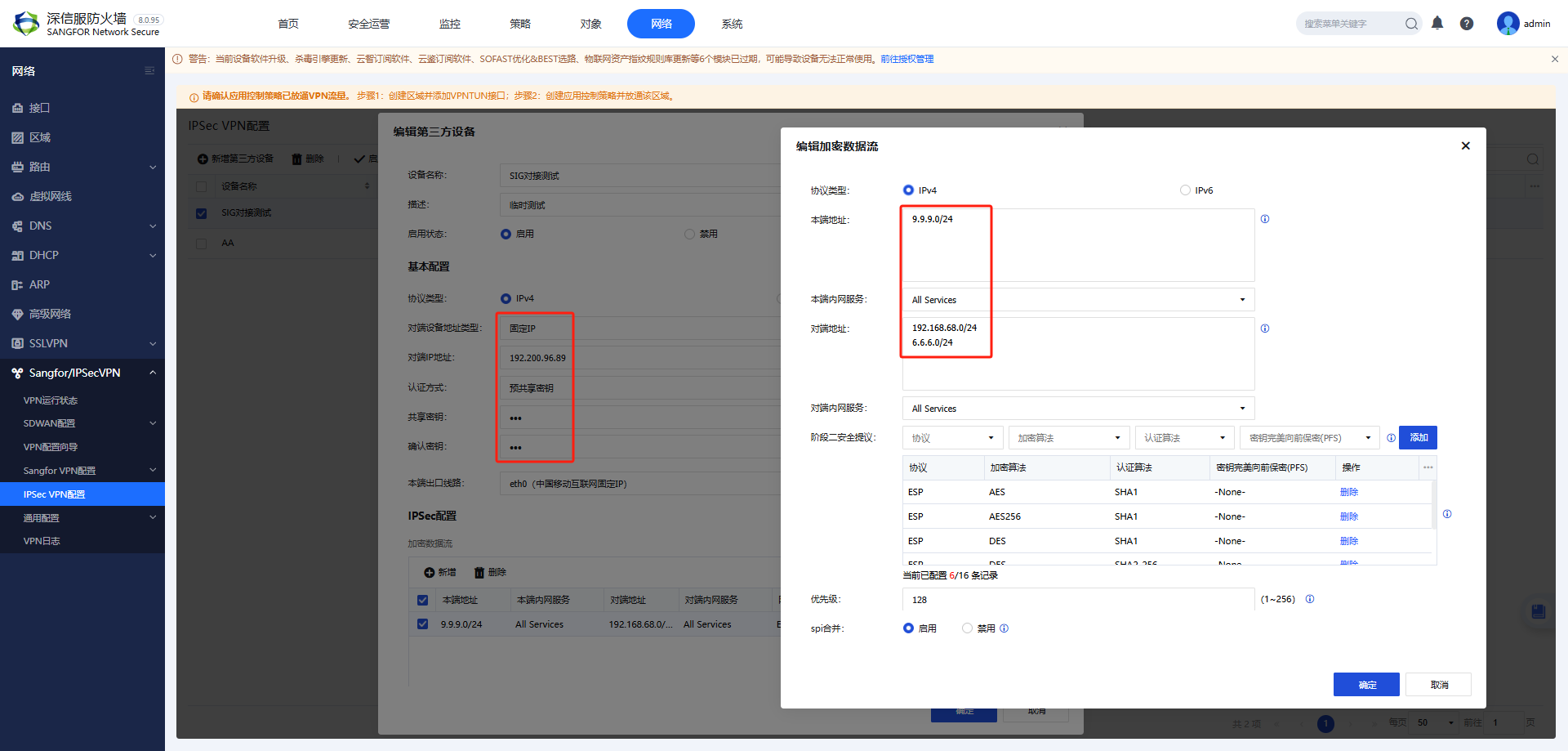

3、对端VPN设备以深信服防火墙配置举例：

3.4高级选项其他配置

3.4.1IKE配置

注意：强烈建议使用IKE V2版本进行对接，而非IKEv1。因为IKEv2更安全、更可靠，并且能更好地处理网络波动。多个历史项目使用IKE V1对接的VPN存在问题。

IKE配置里的内容，需要和对端VPN设备配置保持一致。

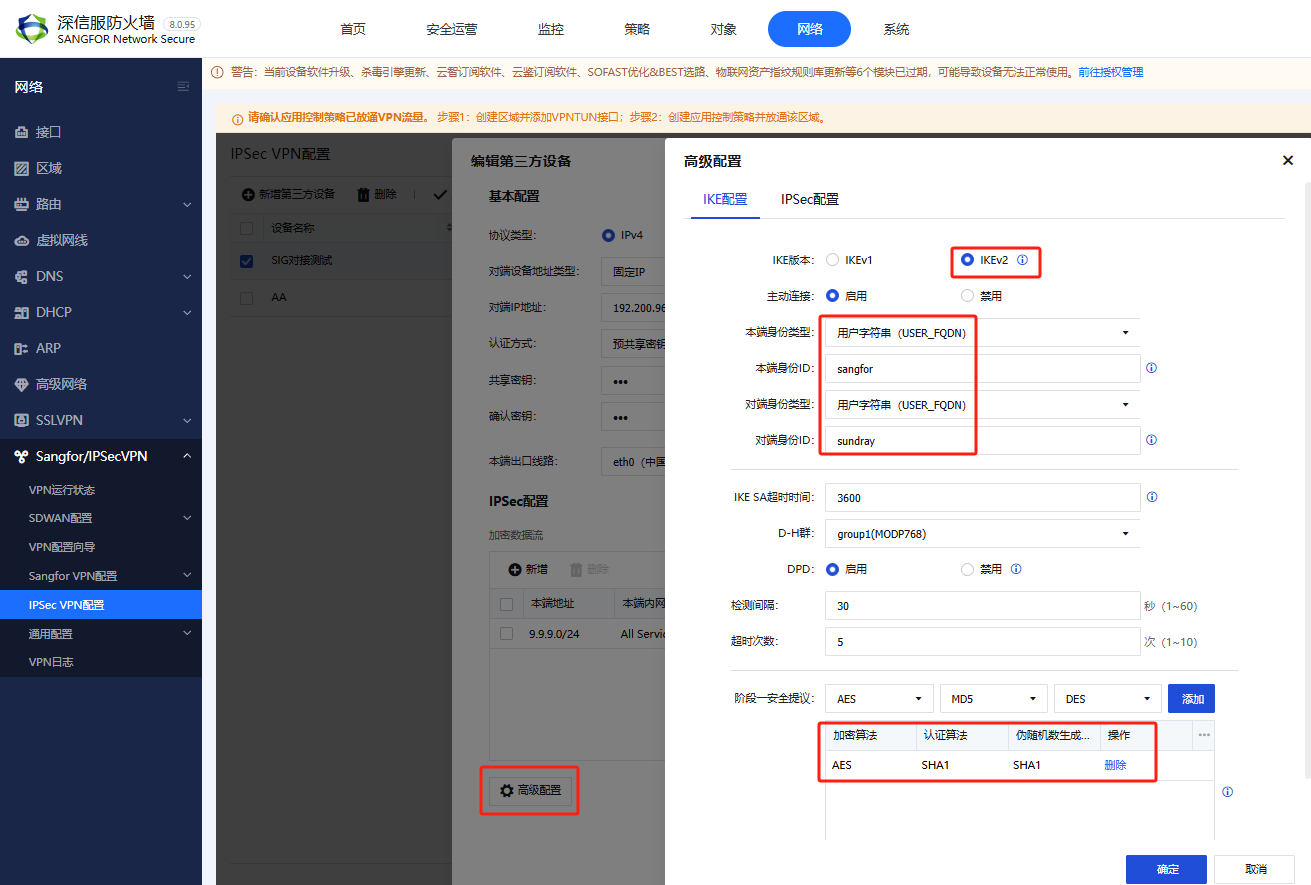

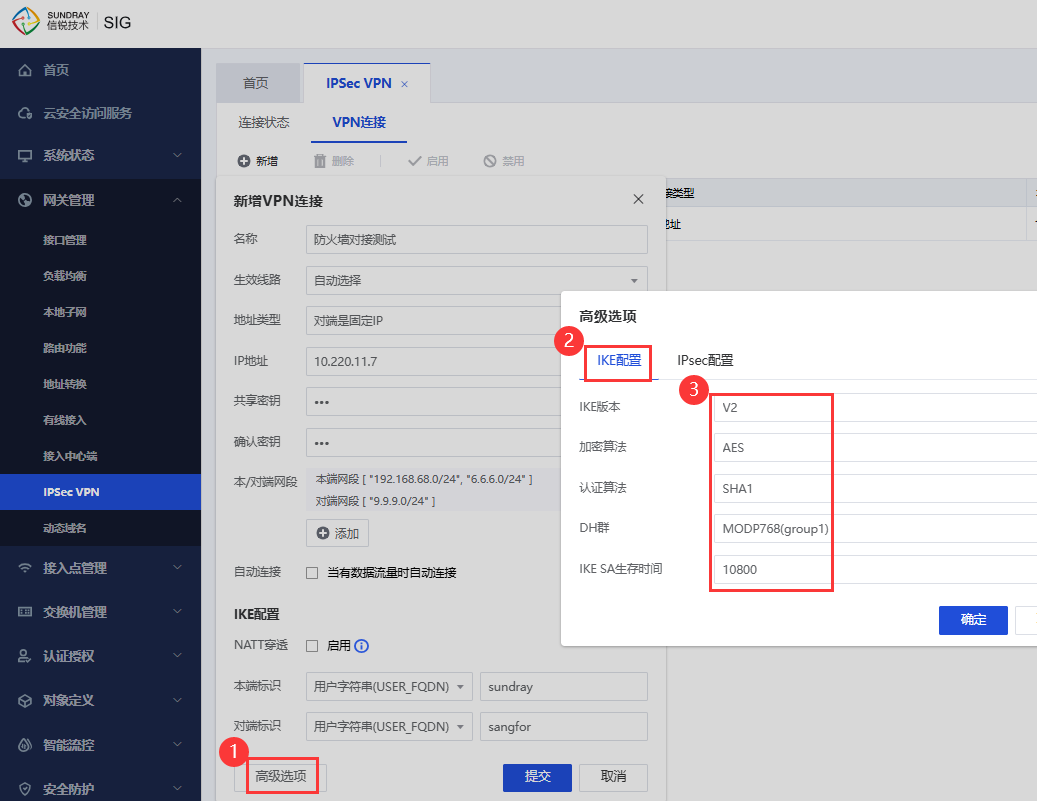

对端VPN设备以深信服防火墙配置举例：

3.4.2IPSec配置

IPSec配置里的内容，需要和对端VPN设备配置保持一致。

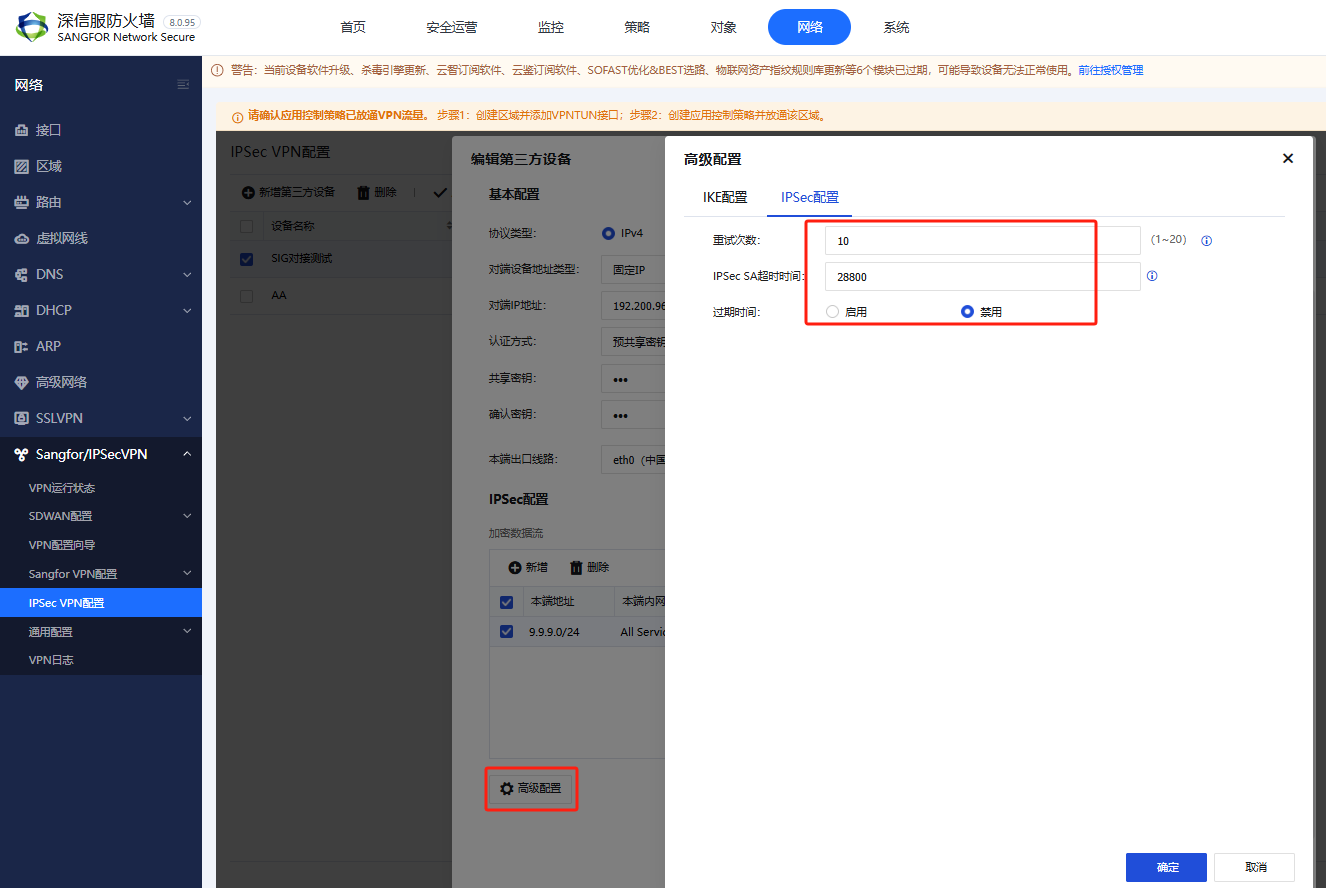

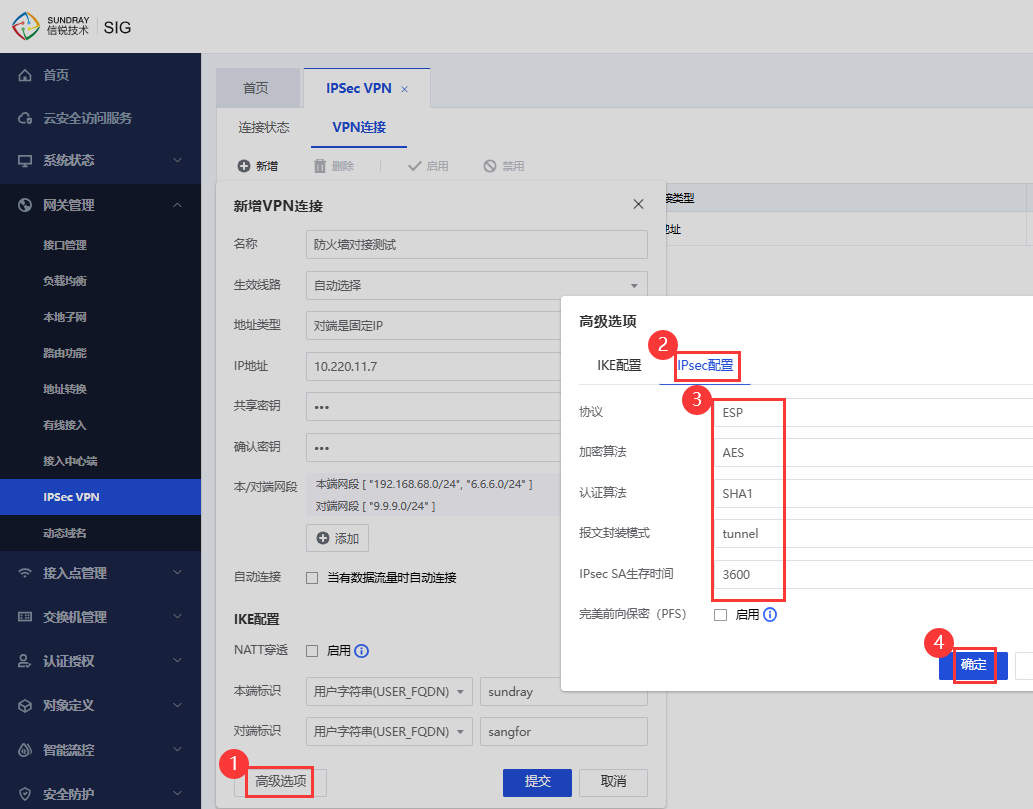

对端VPN设备以深信服防火墙配置举例：

4效果演示

4.1VPN状态变为已连接

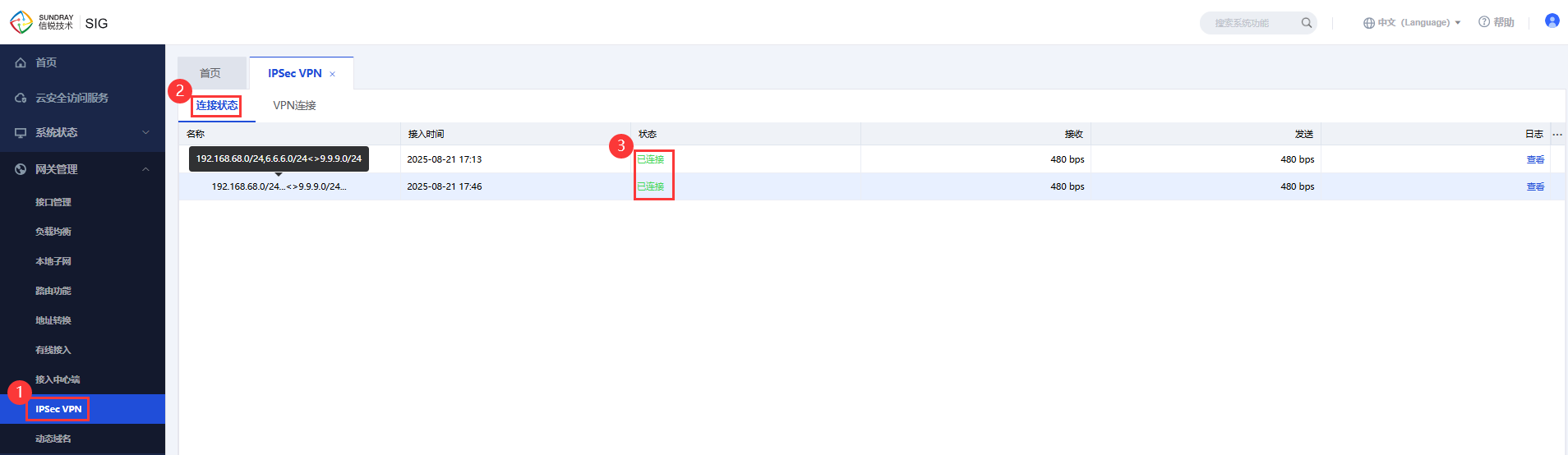

1、在【网关管理】-【IPSec VPN】-【连接状态】里，可以查看刚创建的VPN策略变为“已连接”；

4.2本端网段可以ping通对端网段

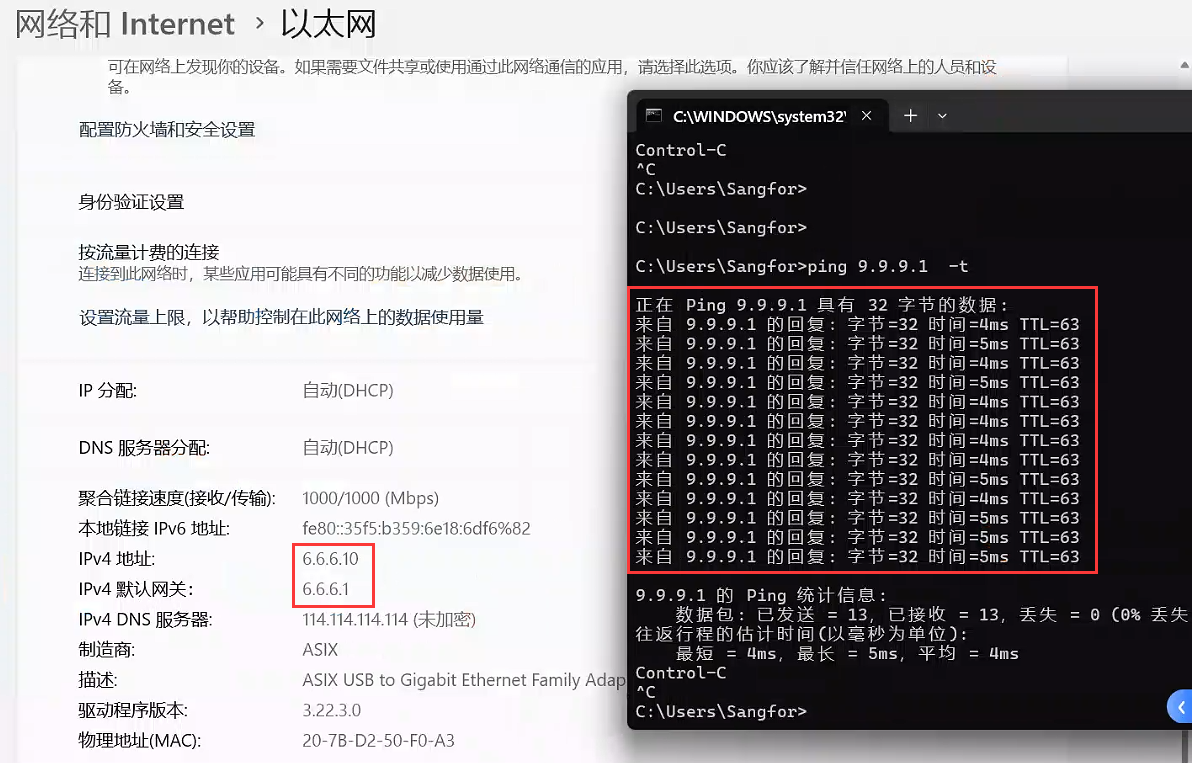

1、终端自动获取SIG 本地子网内的地址后，可以ping通VPN对端设备的网段地址。

5常见问题

1、IPSec会增加报文长度，若超过中间网络的MTU，可能导致协商异常，需调整MTU或启用分片；

2、总部和分支端的本地网段不能和对端走VPN隧道的网段相同；

3、当VPN协商失败时，重点查看对应日志，因为日志通常会明确提示阶段1或阶段2协商失败的原因。
