概述:本文介绍了信锐智能交换机对接深信服EDS服务器的标准配置流程，以及对接EDS开启RDMA无损网络场景下的标准配置流程。说明服务器的相关配置、交换机的业务配置，注意事项及简单问题排查方法。
说明当前EDS交换机方案及组网拓扑，以及RDMA功能的交换机配置要求和拓扑。
1.1.1 方案概述

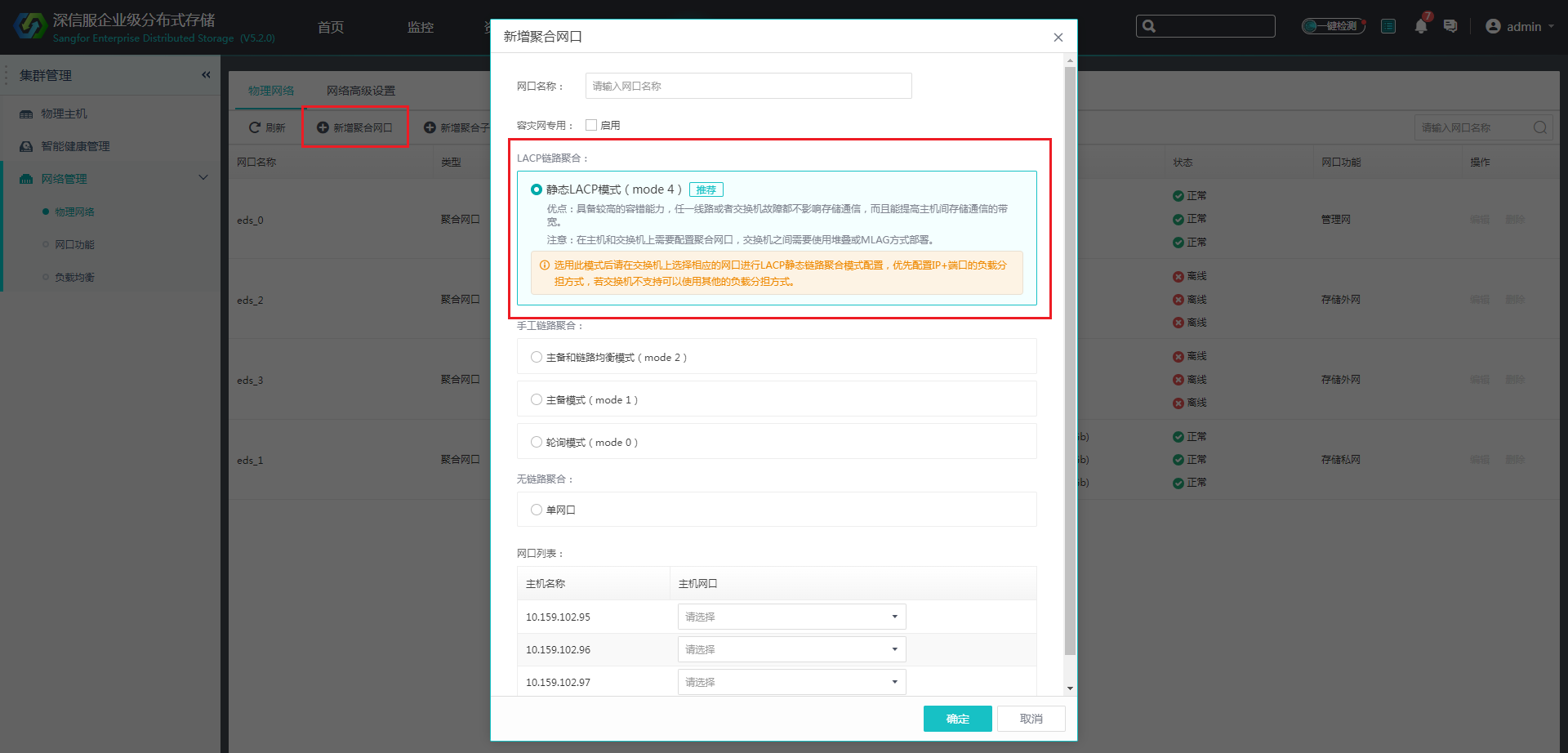

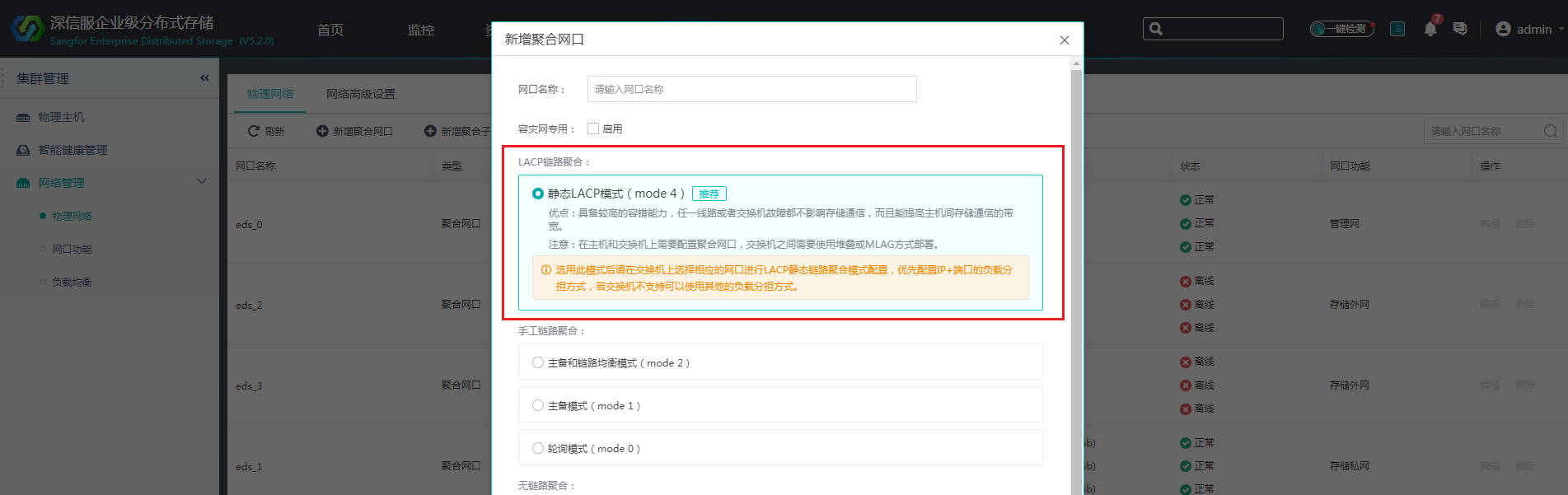

该方案使用4台信锐安视交换机做接入，组建2组堆叠系统，分别供管理网络、存储外网/私网使用。堆叠完成后，EDS上的接口选择“LACP模式聚合，根据四层信息进行负载(Mode: 4)”聚合模式，如下图所示：

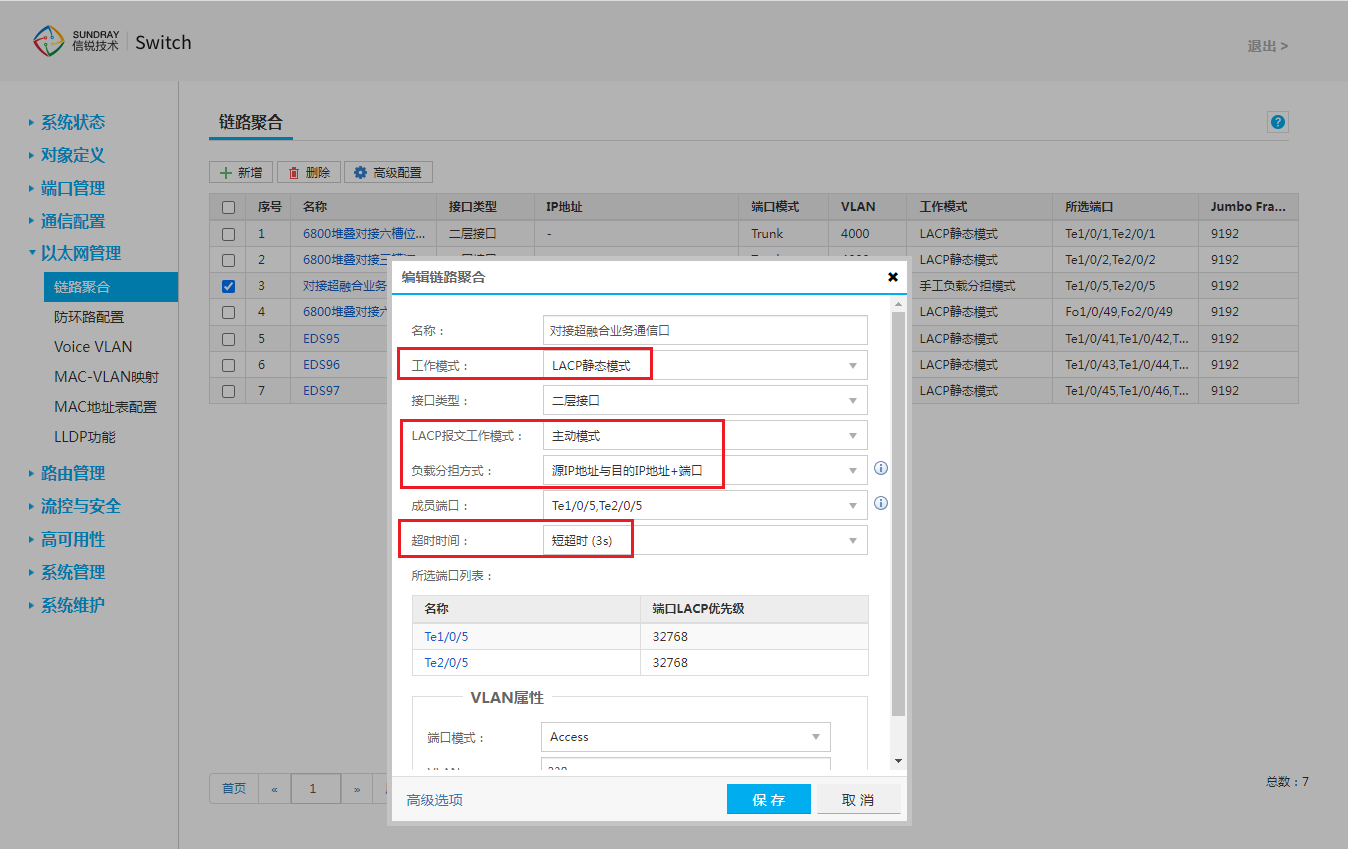

对应交换机端口配置LACP主动模式聚合口，负载方式选择：“源IP地址与目的IP地址+端口”的四层负载；超时时间选择“短超时(3s)”，如下图所示：

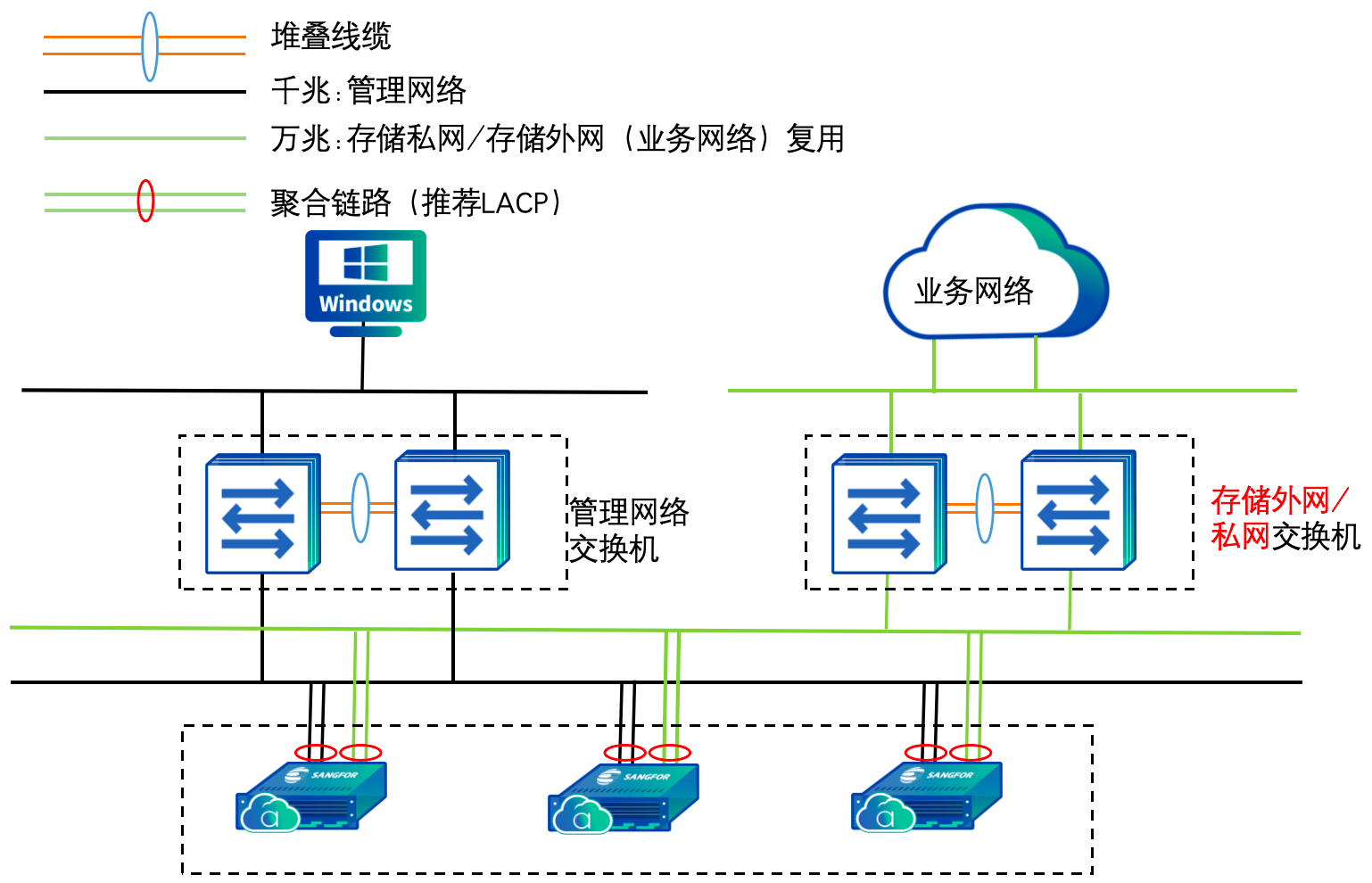

1.1.2 方案拓扑
1.2.1 方案概述
该方案需要使用到6台信锐安视交换机，组建3组堆叠，一组堆叠交换机供管理网络使用，一组堆叠交换机供业务网络使用、一组堆叠交换机存储私网网络使用。堆叠完成后，EDS上的接口选择“LACP模式聚合，根据四层信息进行负载(Mode: 4)”聚合模式，如下图所示：
对应交换机端口配置LACP主动模式聚合口，负载方式选择：“源IP地址与目的IP地址+端口”的四层负载，超时时间选择“短超时(3s)”，如下图所示：

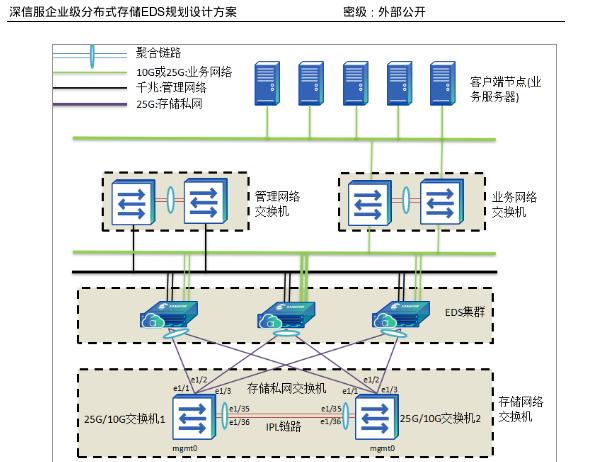

1.2.2 方案拓扑
1.3.1 RDMA特性价值
构建RDMA无损以太网用于保证网络传输过程中不丢包，无损以太网需支持ECN和PFC关键特性，来实现RDMA无损网络中0丢包、低时延、高吞吐的特性。
1、（必选）PFC（Priority-based Flow Control，基于优先级的流量控制）：逐跳提供基于优先级的流量控制，能够实现在以太网链路上运行多种类型的流量而互不影响。
2、（必选）ECN（Explicit Congestion Notification，显示拥塞通知）：设备发生拥塞时，通过对报文 IP 头中 ECN 域的标识，由接收端向发送端发出降低发送速率的 CNP（Congestion Notification Packet，拥塞通知报文），实现端到端的拥塞管理，减缓拥塞扩散恶化。
1.3.2 RDMA方案概述
深信服企业级分布式存储EDS设计方案网络主要分为3个网络，分别是千兆管理网络、10G/25G业务网络（外网）和25G存储私网三种，其中RDMA功能最核心应用在EDS的25G存储私网中。
组建EDS集群，并安装有支持RDMA功能的网卡
EDS服务器安装支持RDMA功能的网卡，例如：
管理、业务、存储、隧道等基于安全合规考虑采用不同 VLAN 进行隔离。交换机开启堆叠功能 。
交换机需要使用支持无损网络功能型号与版本，支持列表见下表：
|
系列 |
支持型号 |
支持版本 |
|
RS系列 |
RS6800-56CQ-EI-48V |
SW3.7.3及以上 |
|
TS系列 |
TS7905 TS79-LC-48X-NE线卡，用于25G速率部署 TS79-LC-12C-NE线卡，用于100G速率部署 |
SW-CHASSIS3.8.3及以上 |
|
NS系列 |
NS6820-56CQ-EI-48V |
SW3.10.1及以上 |
1.3.3 RDMA拓扑

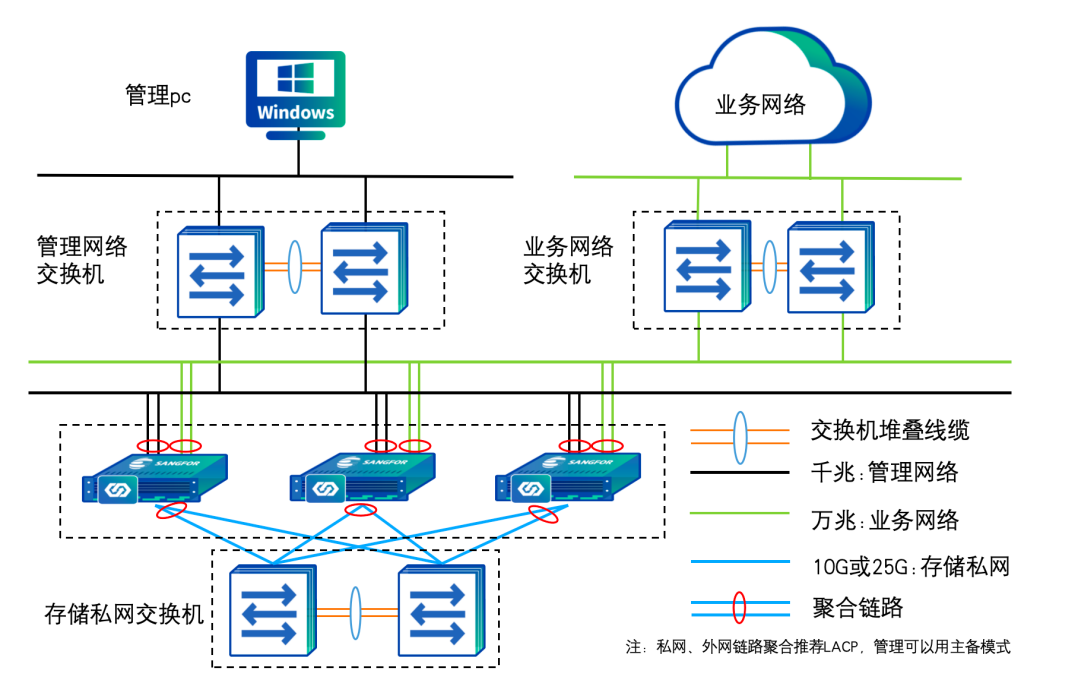

25G存储私网主要由两台信锐堆叠设备和三台EDS服务器组成。EDS服务器集群配置LACP聚合口，分别连接信锐堆叠设备的主机和备机，形成设备级的冗余备份。具体为：
EDS服务器1通过lacp链路聚合分别连接Stack设备主机和备机的Te1端口，
EDS服务器2通过lacp链路聚合分别连接Stack设备主机和备机的Te25端口，
EDS服务器3通过lacp链路聚合分别连接Stack设备主机和备机的Te48端口。
1、切换交换机模式为胖模式，登录交换机页面
2、查看交换机版本和时间，升级交换机到最新版本，同步本地时间
3、配置堆叠主交换机（堆叠口、堆叠ID、组成员ID、优先级、堆叠堆叠管理地址）
4、配置堆叠备交换机（堆叠口、堆叠ID、组成员ID、优先级、堆叠堆叠管理地址）
5、堆叠主备交换机都配置完成后，再接上堆叠线，等待几分钟，完成堆叠
6、堆叠完成后，配置多主检测vlan与多主检测端口
7、将两台交换机的多主检测端口，用一根网线连接起来
8、按照前期规划，配置各网络平面的聚合口（无需配置RDMA跳转到步骤11）
9、如需开启RDMA功能，需要EDS平台组建集群并启用RDMA功能
10、交换机开启ECN、PFC功能，选择对接EDS设备的端口
11、查看堆叠交换机的状态，端口状态，进行交换机上架检查，备份交换机配置
12、上架后，验证终端的业务是否正常
2.2.1 交换机模式修改
信锐安视交换机默认发货为瘦模式，需要切换成胖模式，再做登录。
说明：瘦模式的交换机，必须搭配信锐网络控制器（NMC）使用；胖模式的交换机，才可以独立使用。
• 说明：盒式交换机可通过信锐诊断工具或登录交换机页面进行模式切换，框式交换机只能通过登录交换机页面进行模式切换。
信锐诊断工具切换胖模式
1）下载工具

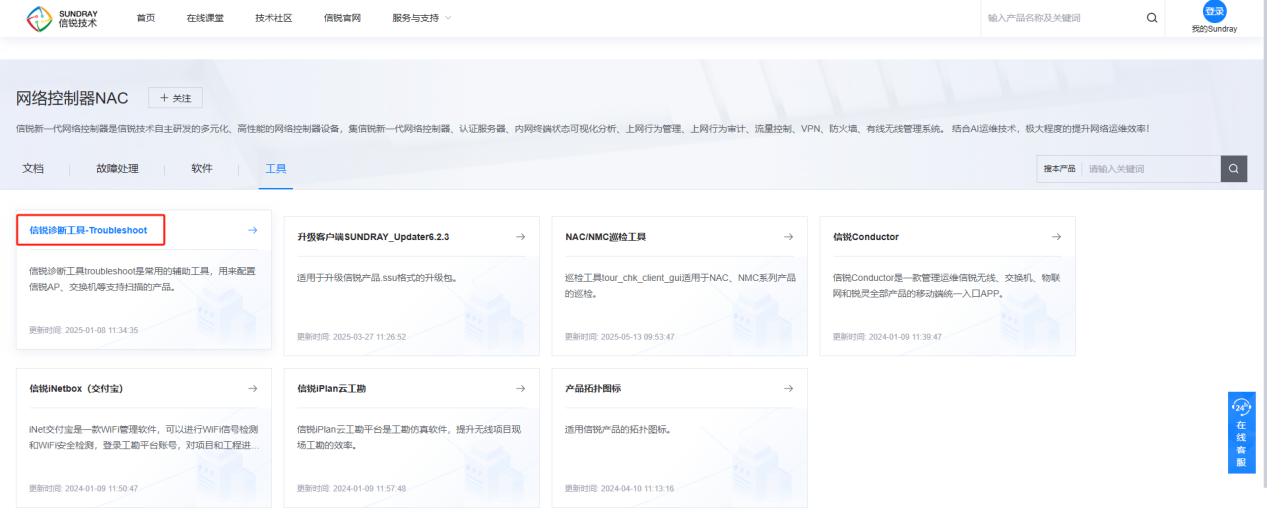

电脑访问 https://support.sundray.com/productTool/list?product_id=7 ,找到 信锐诊断工具Troubleshoot进行下载。
注意：下载时需要同时将 WinPcap 官方软件下载下来，此插件需要配合诊断工具使用，电脑如果没有安装 winpcap 插件时，AP 诊断工具是无法使用的，需要先安装 winpcap 官方软件后才可以运行，如果安装了 winpcap 软件的就可以忽略此工具。
2）扫描安视交换机

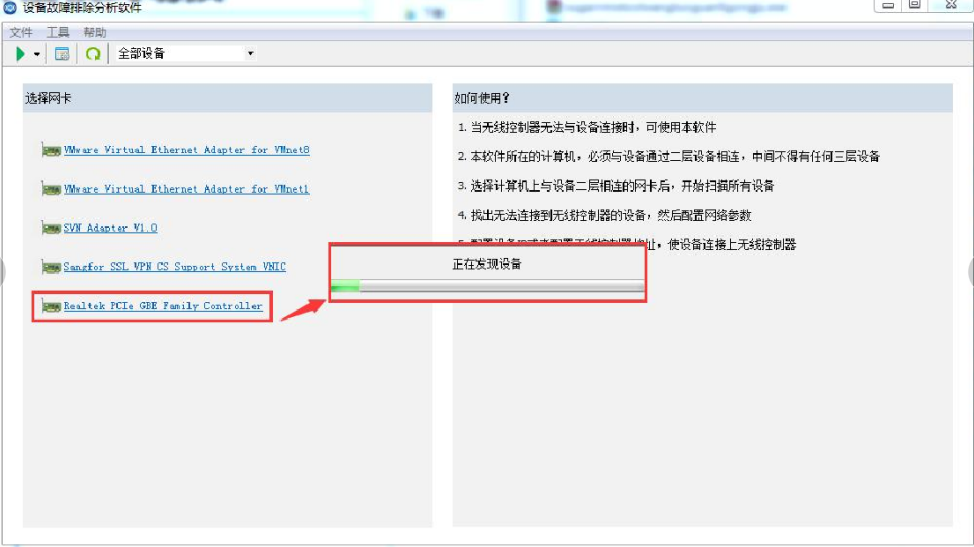

下载好工具后，电脑的有线口直连安视交换机的任意电口（若为全光口设备，可通过命令行切换或MGMT口访问页面进行胖模式切换），然后在诊断工具中选择电脑的有线网卡进行扫描。
注意：在扫描时需要“正在发现设备”读条读取完才可以，如果读条没有正常显示或读取完需要重新在电脑上安装一下 winpcap 插件。

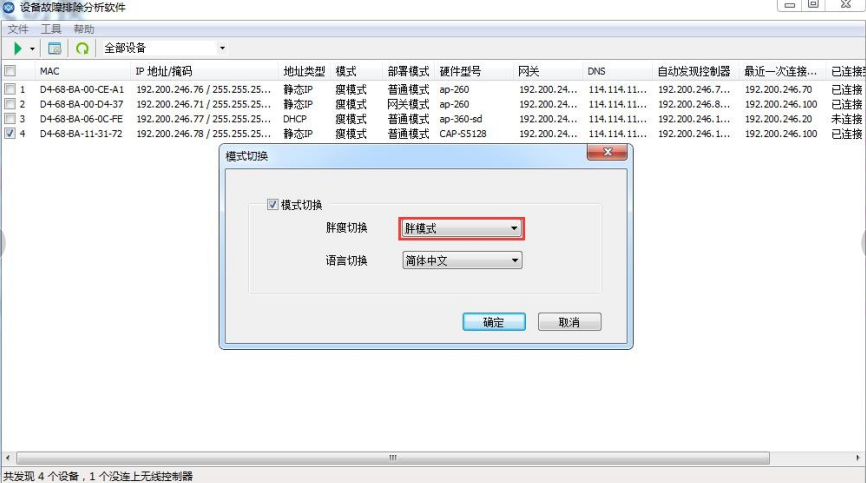

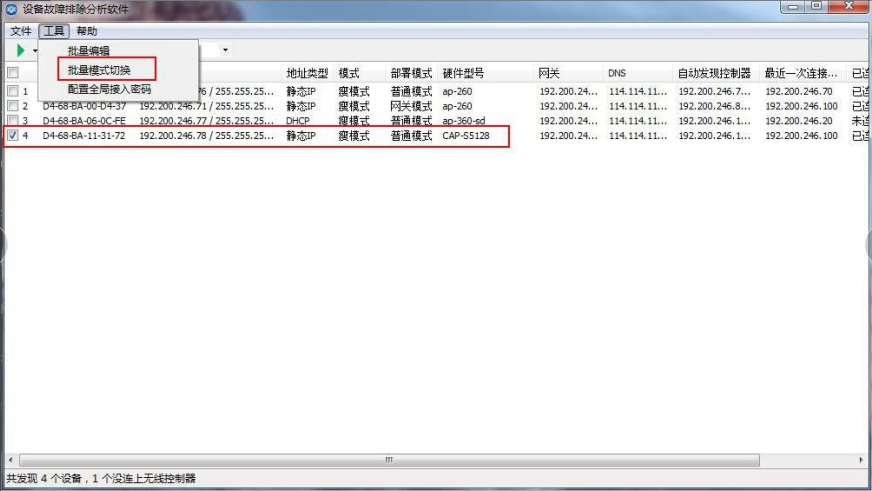

在扫描到安视交换机后，选中安视交换机，点击【工具】→【批量模式切换】进行胖瘦切换
注意：点击模式切换后，会弹出输入密码的对话框的话，如下图，可以根据情况使用以下三个密码。
A、如果是新拿到的交换机，可以使用——admin或者beyondos1
B、如果是已经激活过的交换机，使用激活控制器的web页面登录密码。
输入密码之后安视交换机就会重启，重启后就会切换到胖模式。
命令行切换胖模式
连接串口（波特率默认均为115200，框设备需要连接到主角色主控板的串口）访问交换机命令行。
输入configure terminal，然后输入当前交换机密码进程config模式。
输入switch mode fat，选择y切换胖模式，切换完成后设备自动重启，重启后就会切换到胖模式。
登录页面切换胖模式
交换机MGMT管理口的默认IP地址为192.168.0.1/24，电脑连接MGMT管理口可登录到交换机页面。

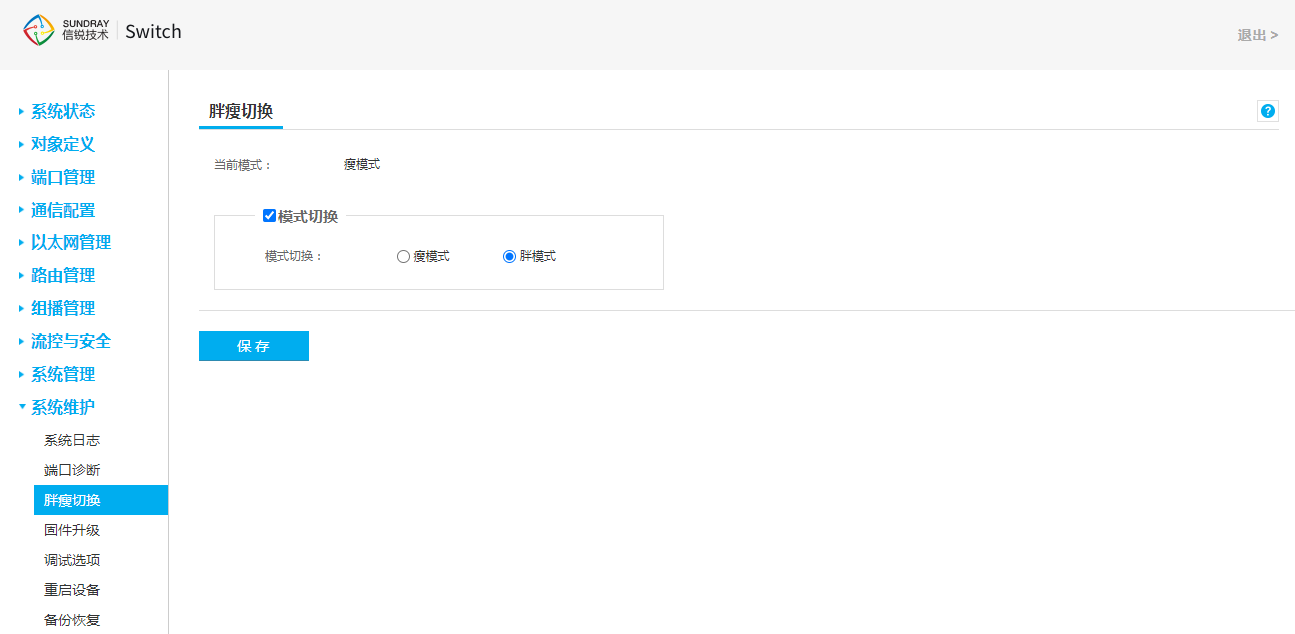

【系统维护】-【胖瘦切换】页面中可选择切换交换机模式为胖模式，保存配置后交换机会自动重启，重启后就会切换到胖模式。
2.2.2 交换机登录
胖模式交换机下：交换机MGMT管理口的默认IP地址为192.168.0.1/24，非MGMT口的默认IP地址为192.168.1.10/24，电脑连接MGMT管理口和非MGMT都可以登录安视交换机。
1）如果电脑直连交换机的MGMT口（框设备需要连接到主角色主控板的MGMT口），则配置192.168.0.0/24网段地址（不要配置192.168.0.1），在浏览器中输入https://192.168.0.1即可访问到交换机web登录页面；
2）如果电脑直连交换机的非MGMT口，则配置192.168.1.0/24网段地址（不要配置192.168.1.10），在浏览器中输入https://192.168.1.10即可访问到交换机web登录页面。
交换机默认用户名和密码都为admin。
2.2.3、查看交换机版本

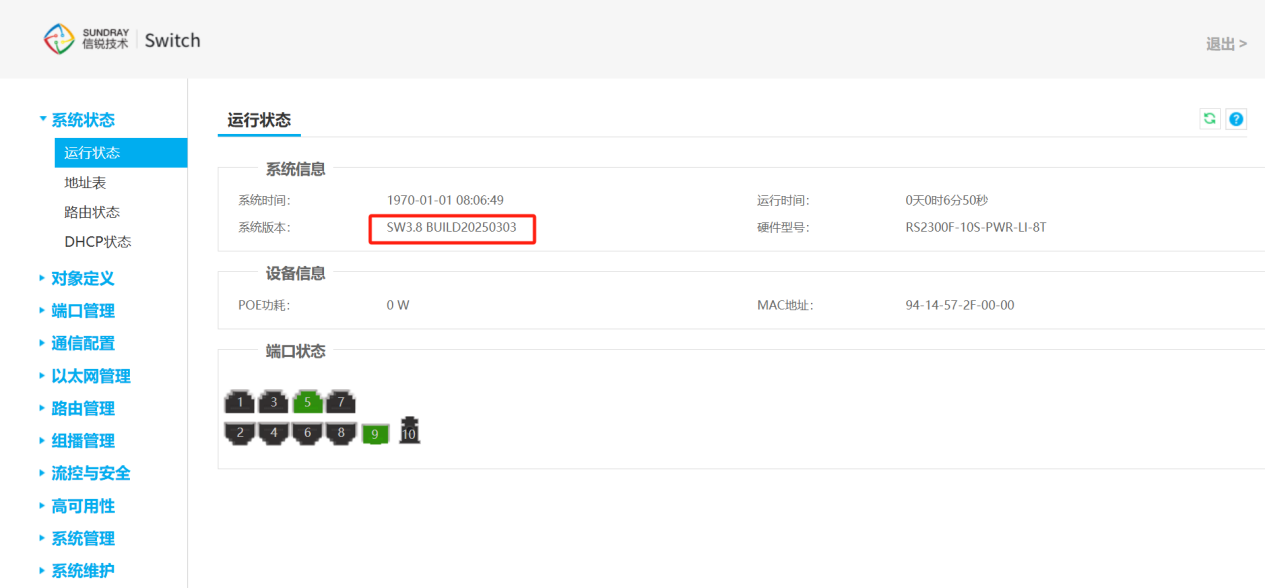

登录交换机web页面后，首先查看交换机的软件版本，建议升级到最新的软件版本（目前最新版本为SW3.8）。最新版本相比于低版本，解决了较多已知问题。
• 说明：如果需要搭配EDS开启RDMA功能，需要使用指定型号交换机并升级到支持无损网络功能的版本。

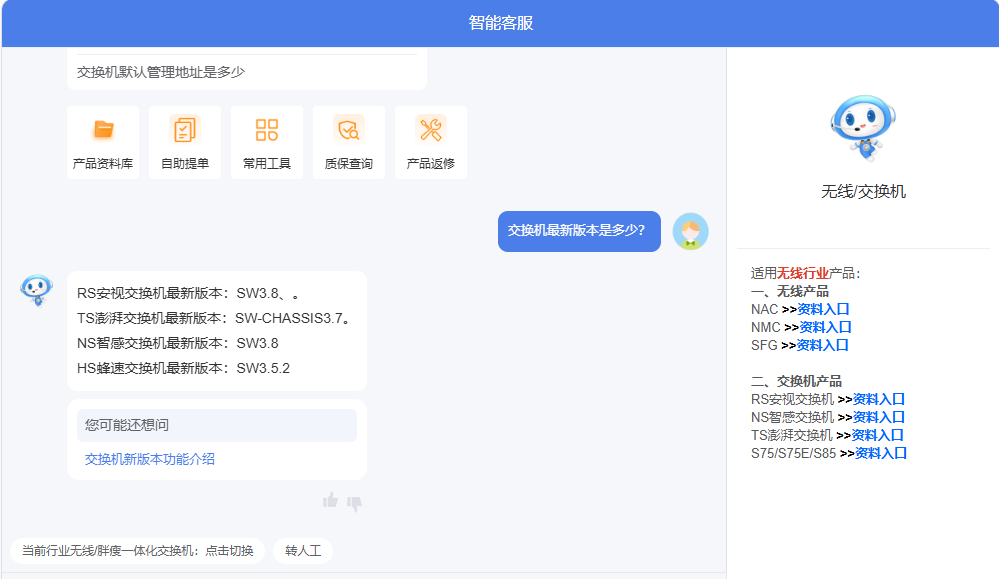

交换机最新版本可通过在线机器人查询： https://www.sundray.com.cn/service/entrance.html
2.2.4、查看交换机时间

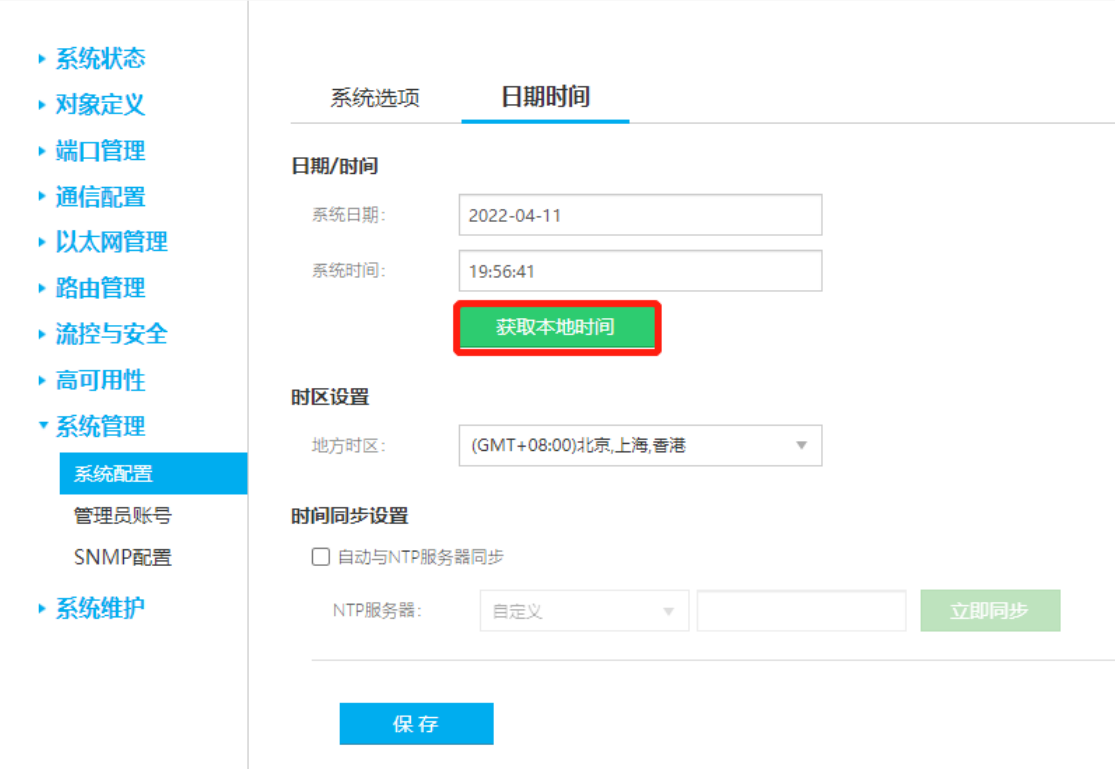

在【系统管理】→【系统配置】里，获取本地时间，将两台交换机的时间同步。
2.3.1 盒式堆叠 配置
步骤1：堆叠主机启用
登录计划要作为堆叠主机的交换机。

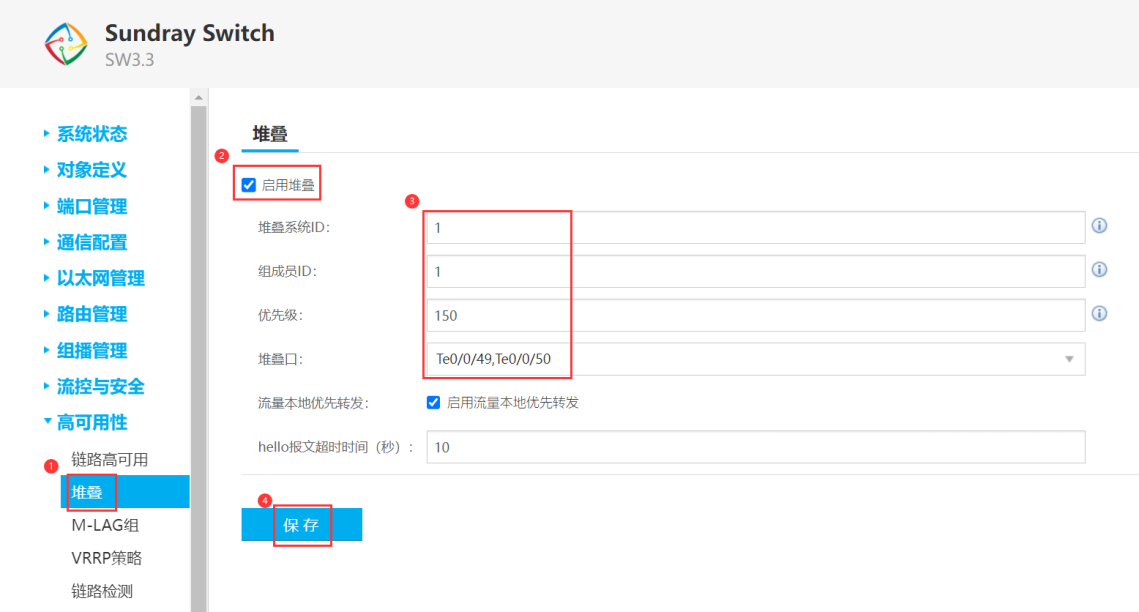

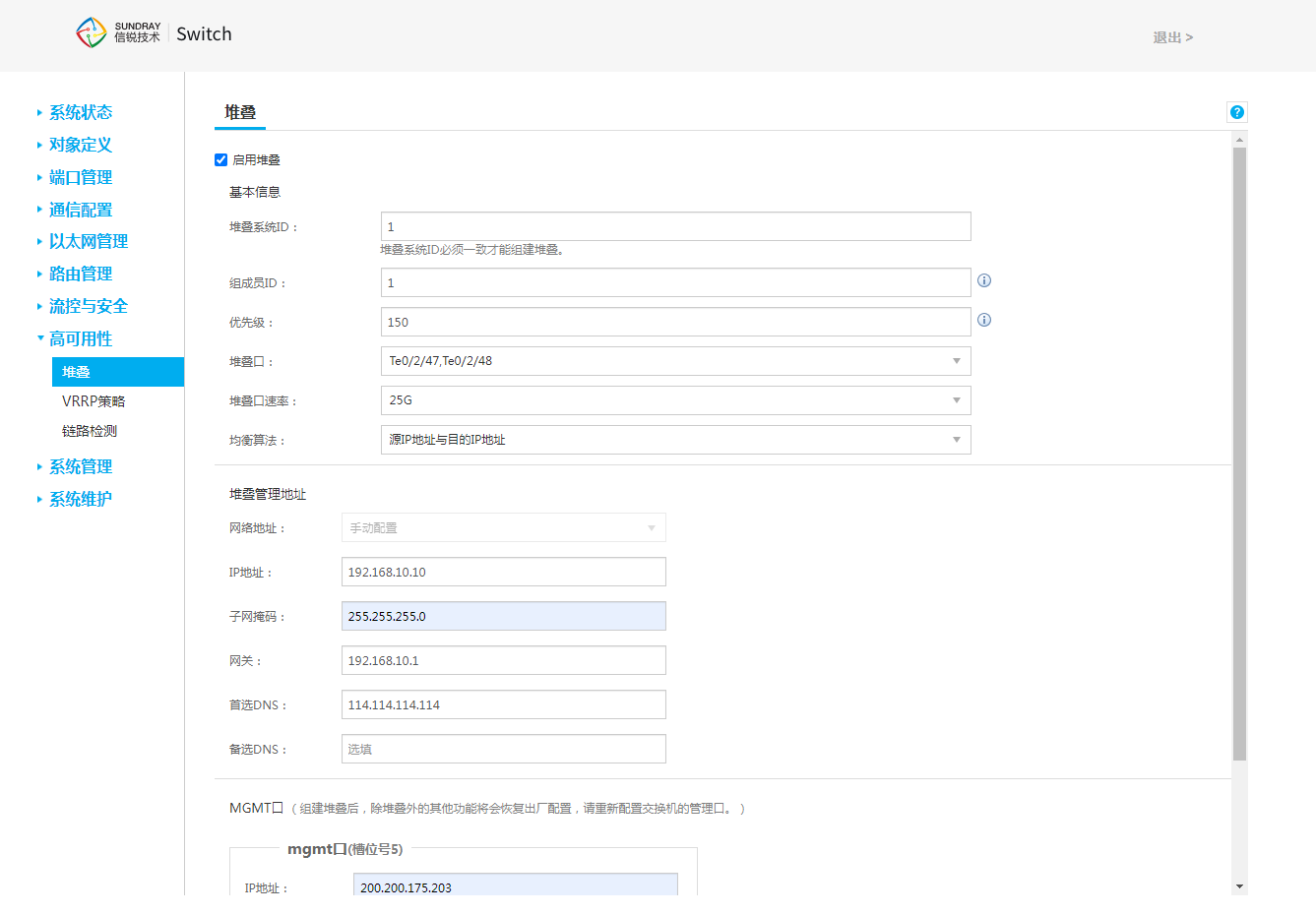

在【高可用性】→【堆叠】里，勾选【启用堆叠】，按照如下配置进行：
堆叠系统ID：1 （主备保持一致即可，推荐配置1）
组成员ID：1 （堆叠完成后显示的端口前缀，如G1/0/1口，堆叠主交换机推荐配置1）
优先级：150 （优先级大的交换机为主交换机，默认100，堆叠主交换机推荐配置150）
堆叠口：选择2个光口 （1个口也能组建堆叠，考虑冗余性，推荐选择2个光口，无需提前配置聚合。RDMA组网中堆叠口同时允许业务流量和协议流量通过，堆叠口的带宽设置的越大越好。）
流量本地优先转发：勾选 （默认勾选。从本设备进入的流量，优先从本设备上相应的TRUNK成员口转发出去；如果本设备相应的接口故障，那么就从对端堆叠成员设备的接口转发出去）
Hello报文超时时间（秒）：10 （超时时间内，备机未收到主机发送的保活报文，会自动升级为主机）
注意：
1、堆叠口必须是光口，
2、光模块和光纤必须配对使用（单模光纤配单模光模块，多模光纤配多模光模块）。
步骤2：配置堆叠主机管理地址

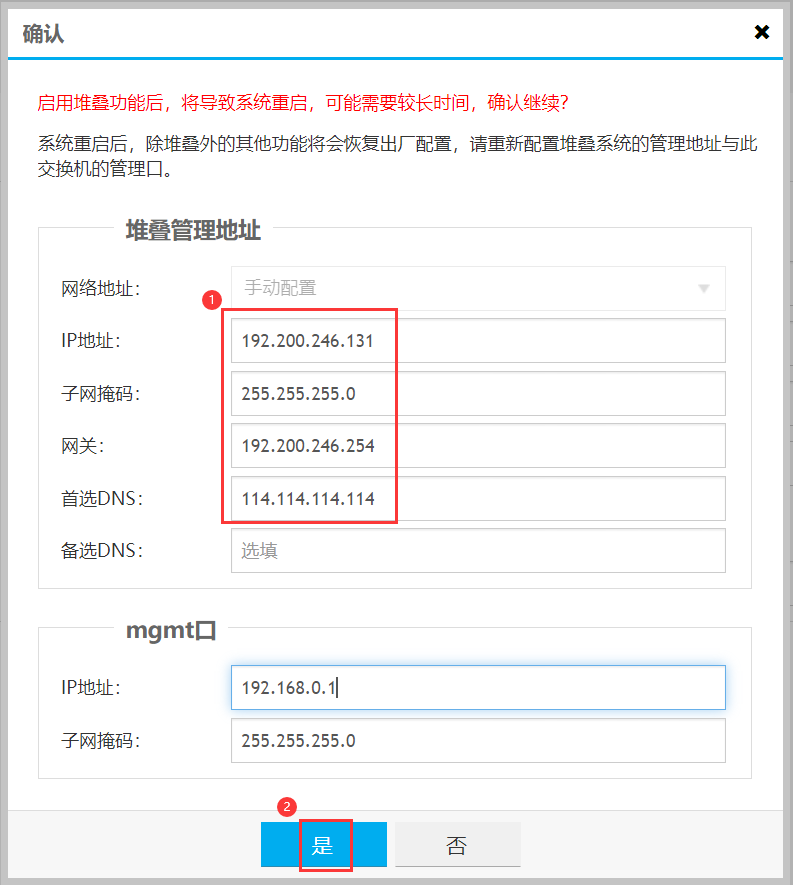

点击堆叠保存后会自动弹出配置界面，此处举例：192.200.246.131，实际管理IP以前期规划的管理地址为准。然后点击是，交换机会自动重启，重启后登录密码会恢复为初始密码admin。
步骤3：堆叠备机启用
登录计划要作为堆叠备机的交换机。

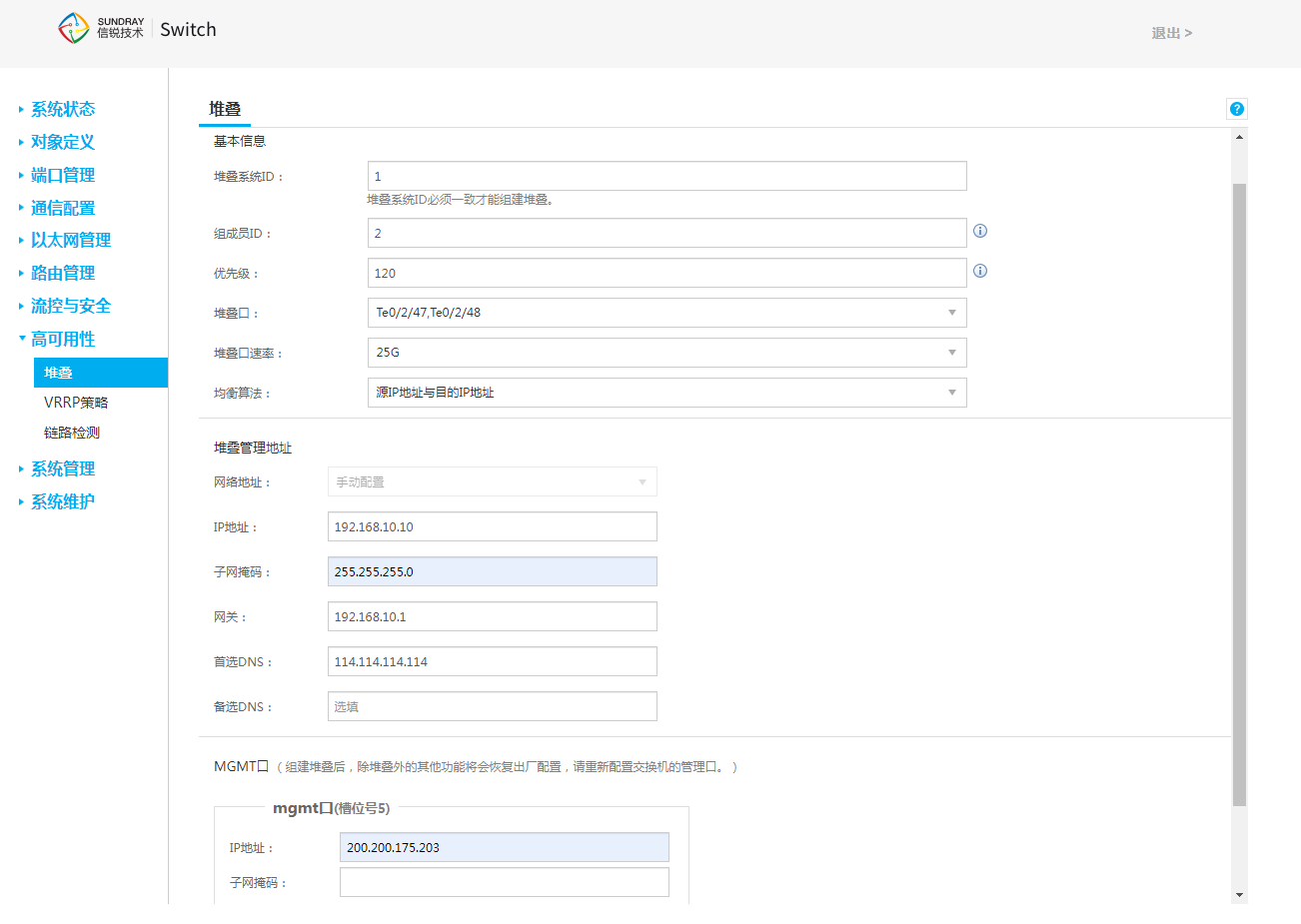

在【高可用性】→【堆叠】里，勾选【启用堆叠】，按照如下配置进行：
堆叠系统ID：1 （主备保持一致即可，推荐配置1）
组成员ID：2 （堆叠完成后显示的端口前缀，如G2/0/1口，堆叠备交换机推荐配置2）
优先级：120 （优先级大的交换机为主交换机，默认100，堆叠备交换机推荐配置120）
堆叠口：选择2个光口 （1个口也能组建堆叠，考虑冗余性，推荐选择2个光口，无需提前配置聚合，需要选择与主机相同速率模式的光口）
流量本地有线转发：勾选 （默认勾选。从本设备进入的流量，优先从本设备上相应的TRUNK成员口转发出去；如果本设备相应的接口故障，那么就从对端堆叠成员设备的接口转发出去）
Hello报文超时时间（秒）：10 （超时时间内，备机未收到主机发送的保活报文，会自动升级为主机）
步骤4：配置堆叠备机管理地址
点击堆叠保存后会自动弹出配置界面，IP地址需与主交换机配置一致。此处举例：192.168.246.131，实际管理IP以前期规划的管理地址为准。然后点击 是，交换机会自动重启，此时再将堆叠口连接上，等待设备重启后，会自动协商堆叠主备模式，完成堆叠。
2.3.2 框式堆叠配置
步骤1：堆叠主机启用
登录计划要作为堆叠主机的交换机。
在【高可用性】→【堆叠】里，勾选【启用堆叠】，按照如下配置进行：
堆叠系统ID：1 （主备保持一致即可，推荐配置1）
组成员ID：1 （堆叠完成后显示的端口前缀，如G1/0/1口，堆叠主交换机推荐配置1）
优先级：150 （优先级大的交换机为主交换机，默认100，堆叠主交换机推荐配置150）
堆叠口：选择2个光口 （1个口也能组建堆叠，考虑冗余性，推荐选择2个光口，无需提前配置聚合。RDMA组网中堆叠口同时允许业务流量和协议流量通过，堆叠口的带宽设置的越大越好。）
堆叠口速率：仅使用TS79-LC-48X-NE线卡端口时可选择25G或10G速率，堆叠主备机均为该型号线卡时选择25G。
均衡算法：源IP地址与目的IP地址
堆叠管理地址：管理vlan的IP地址，实际IP以前期规划的管理地址为准。
MGMT口：主控管理口地址，实际IP以前期规划为准。
注意：
1、堆叠口必须是光口，
2、光模块和光纤必须配对使用（单模光纤配单模光模块，多模光纤配多模光模块）。
步骤2：堆叠备机启用
登录计划要作为堆叠备机的交换机。
在【高可用性】→【堆叠】里，勾选【启用堆叠】，按照如下配置进行：
堆叠系统ID：1 （主备保持一致即可，推荐配置1）
组成员ID：2 （堆叠完成后显示的端口前缀，如G2/0/1口，堆叠备交换机推荐配置2）
优先级：120 （优先级大的交换机为主交换机，默认100，堆叠备交换机推荐配置120）
堆叠口：选择2个光口 （1个口也能组建堆叠，考虑冗余性，推荐选择2个光口，无需提前配置聚合。RDMA组网中堆叠口同时允许业务流量和协议流量通过，堆叠口的带宽设置的越大越好。）
堆叠口速率：仅使用TS79-LC-48X-NE线卡端口时可选择25G或10G速率，堆叠主备机均为该型号线卡时选择25G。
均衡算法：源IP地址与目的IP地址
堆叠管理地址：管理vlan的IP地址，配置IP与主机保持一致，实际IP以前期规划的管理地址为准。
MGMT口：主控管理口地址，实际IP以前期规划为准。

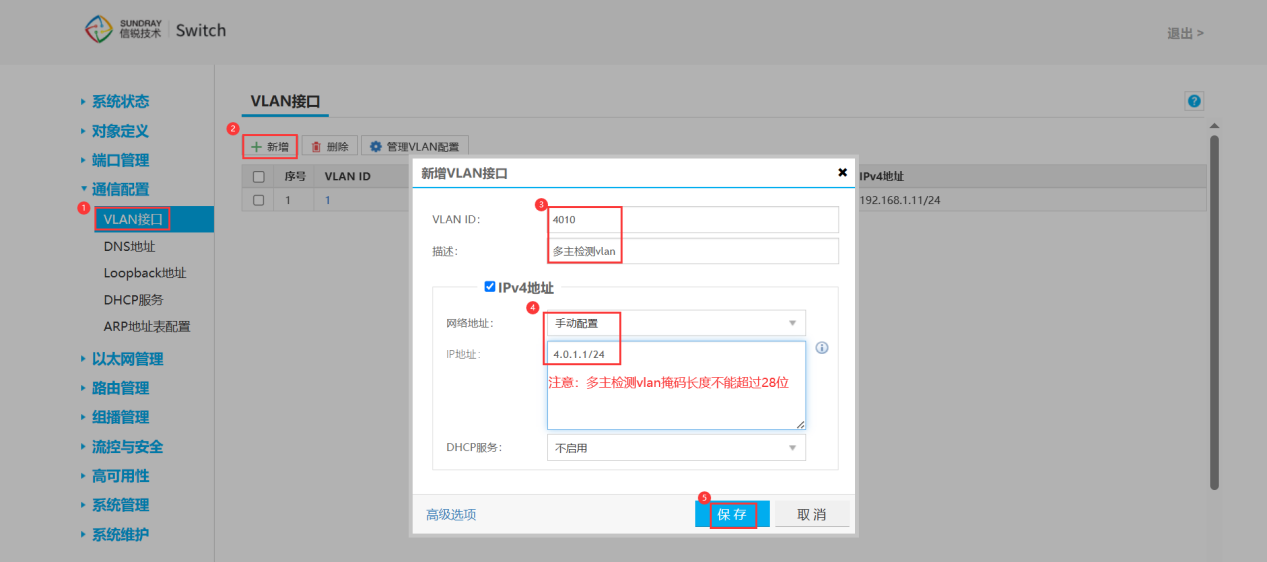

1、在【通信配置】→【VLAN接口】页面，点击新增。在弹出的窗口勾选VLAN属性，选择端口模式，填入规划好的VLAN，此处举例：vlan4010，实际多主检测的vlan以前期规划的vlan为准。点击确定。

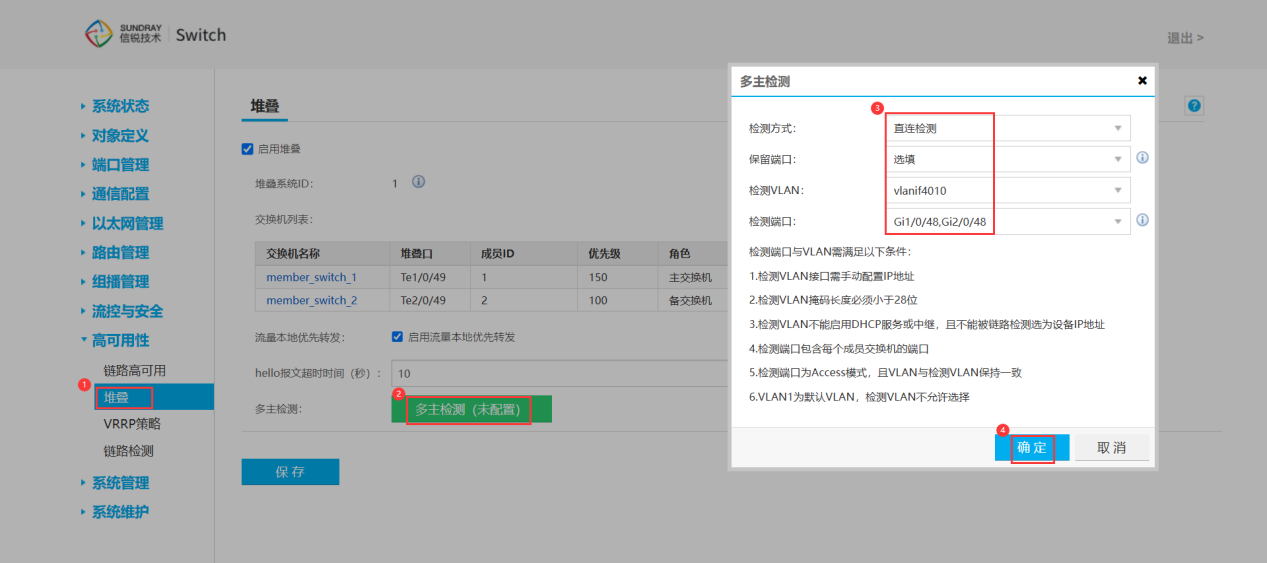

2、在【高可用性】→【堆叠】→【多主检测】里，按照如下配置进行：
检测方式：直连检测 （默认选择直连检测。直连检测选择的检测端口需要覆盖所有的堆叠成员，每个成员只能选择一个端口）
保留端口：留空 （默认保留堆叠口、多主检测口，以及堆叠主交换机上的业务口，关闭堆叠备交换机上的业务口）
检测vlan：选择前面新增的多主检测vlan （和业务不冲突的vlan）
检测端口：选择2个口 （两台交换机各出一个独立的口，用一根网线或光纤互联）
注意：检测端口无需提前配置，选中端口提交后会出现弹窗提示“自动修改选中端口的模式与vlan信息”，点击确认即可。检测端口会自动变成access vlan 4010（多主检测vlan）。
3、将两台交换机的多主检测端口，用一根网线或光纤连接起来，多主检测配置完成。
25G、100G速率端口支持FEC功能，开启后可提升链路稳定性减少丢包。在两边设备均支持的情况下FEC支持RS-FEC与BASE-R FEC两种模式，启用端口FEC前需要先确认对端设备对接的端口是否有开启FEC配置，开启的FEC模式是哪种。25G、100G端口只有在FEC的开关、模式配置完全一致的情况下才能与对端设备协商成功。

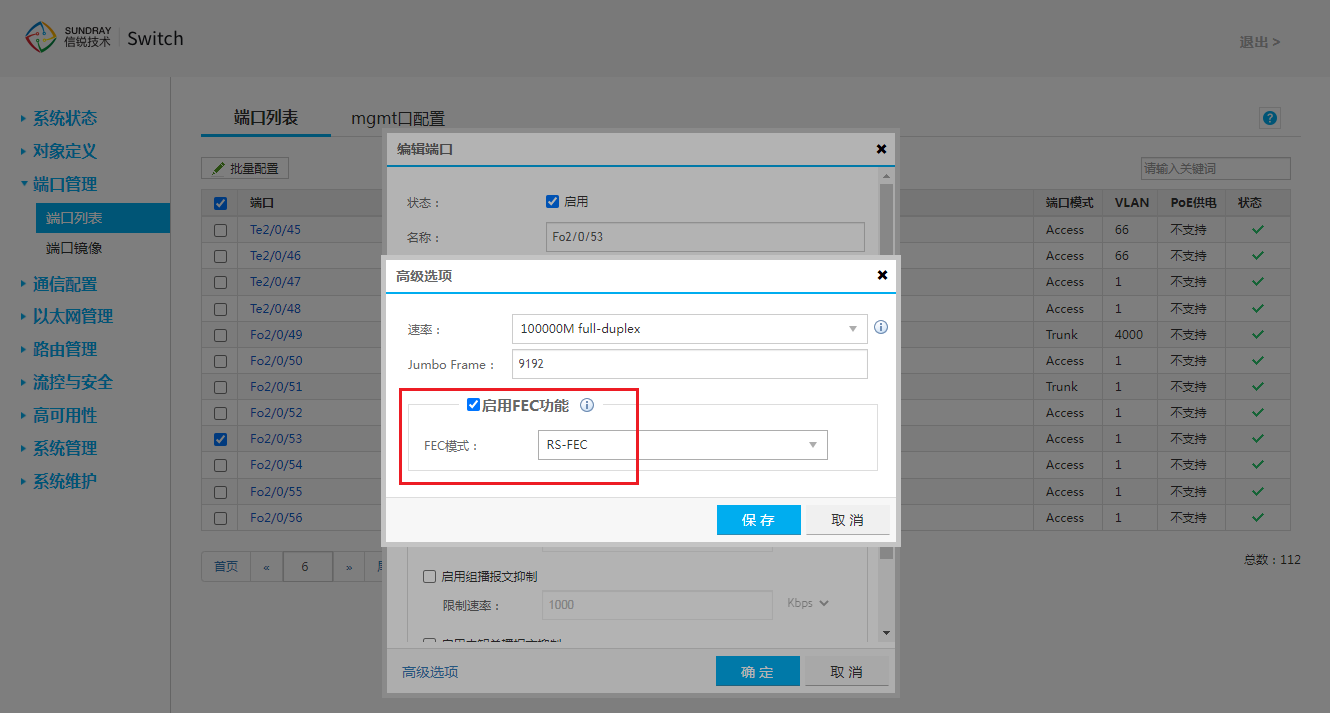

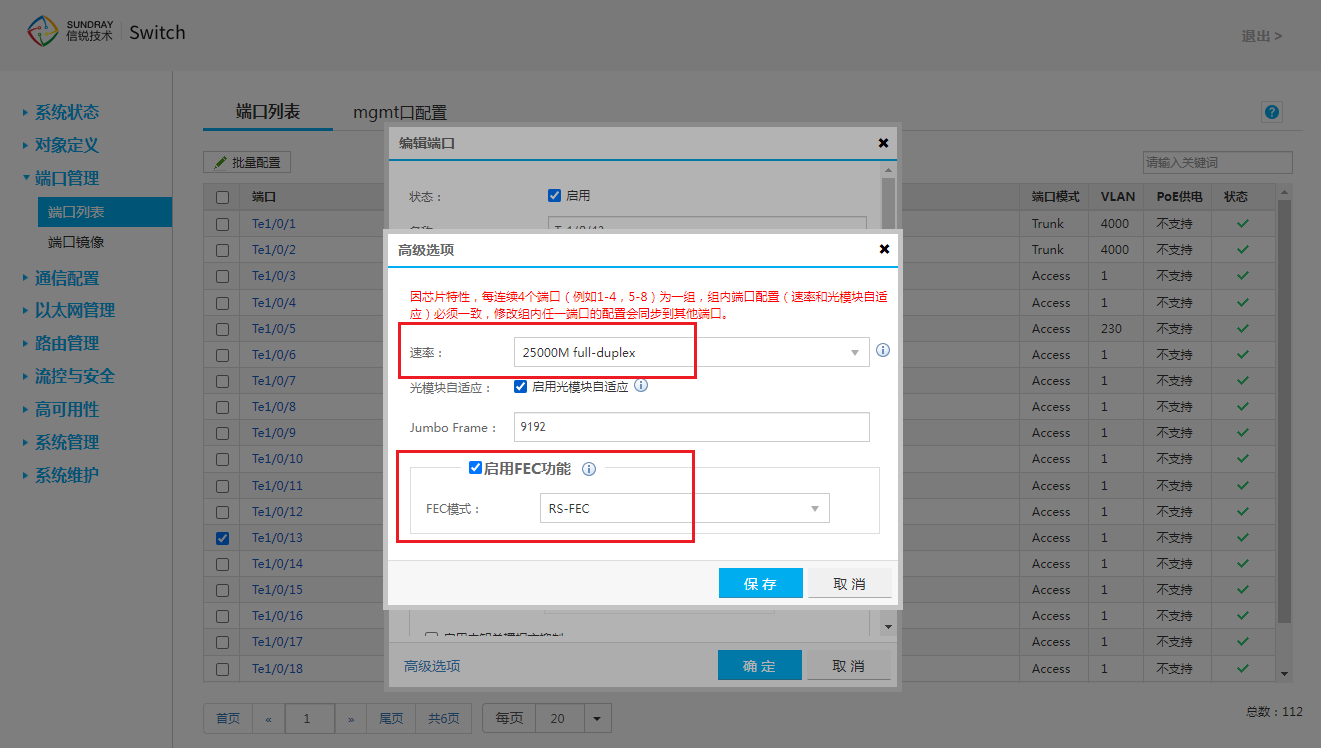

25G端口配置FEC功能，编辑单个端口，在端口高级选项中勾选FEC开关并选择开启的FEC模式，模式与对端设备的端口FEC配置保持一致。只有在速率协商为25G时FEC功能才会生效。
100G端口配置FEC功能，编辑单个端口，在端口高级选项中勾选FEC开关并选择开启的FEC模式，模式与对端设备的端口FEC配置保持一致。
注意：
1、NS6820-56CQ-EI-48V的25G、100G端口默认开启了RS-FEC模式，RS6800-56CQ-EI-48V和TS7905的25G默认为禁用FEC，100G默认为开启RS-FEC模式。在连接端口时需要先确认对端设备的FEC模式，并进行修改。
2、修改端口FEC模式的操作需要在端口配置为链路聚合前进行修改。
2.6.1 交换机聚合口配置
堆叠组网的A、B交换机，对外就是一台交换机，一个管理页面。堆叠完成后，需要按照前期规划的组网方案，配置对应网络平面的聚合口（在EDS场景下，就是各网络平面对应交换机的端口）。

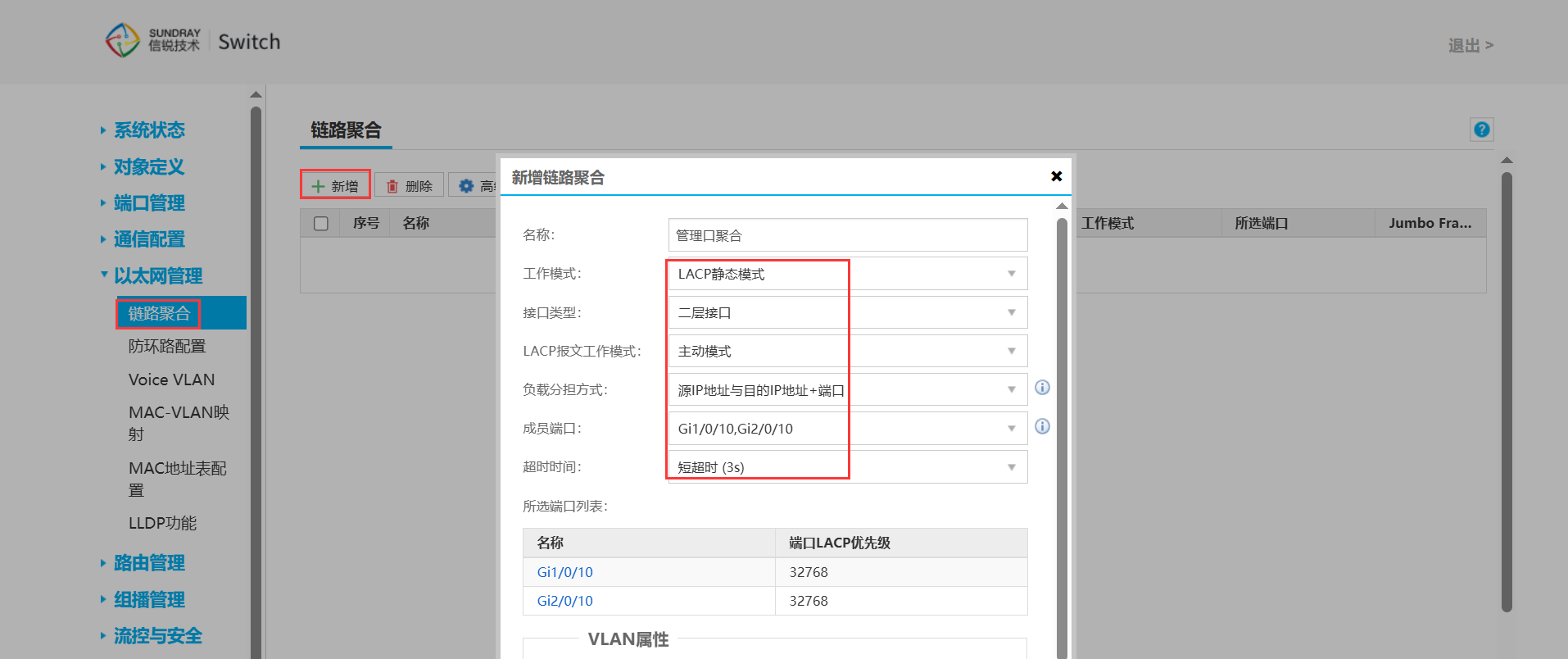

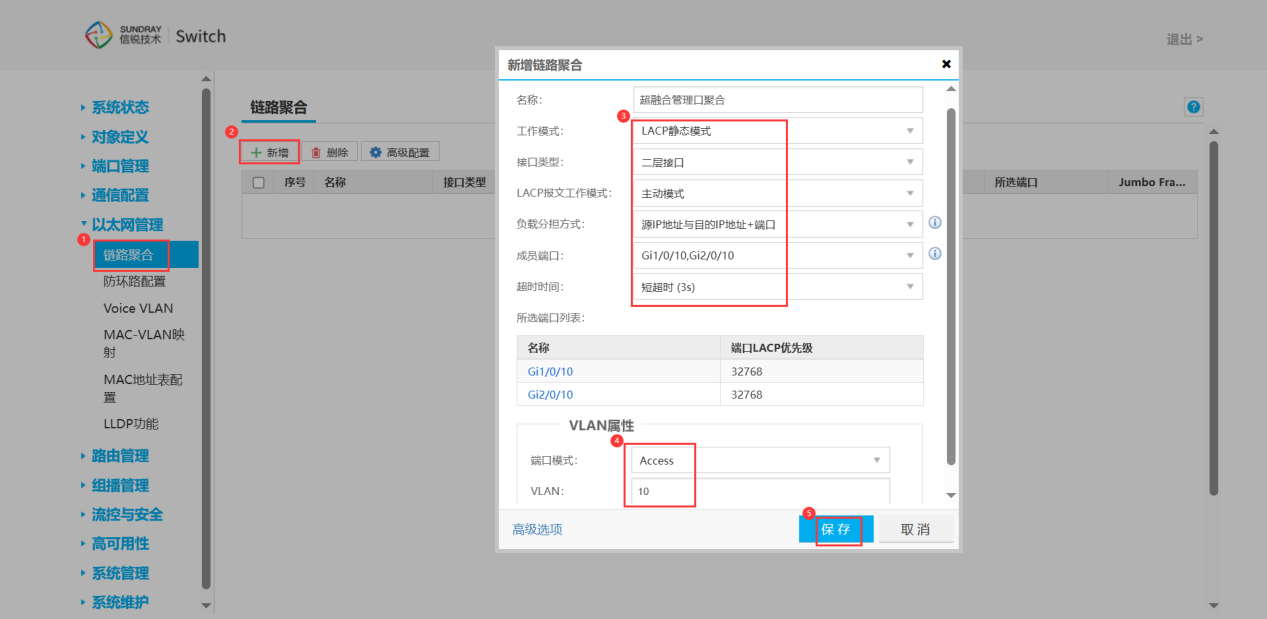

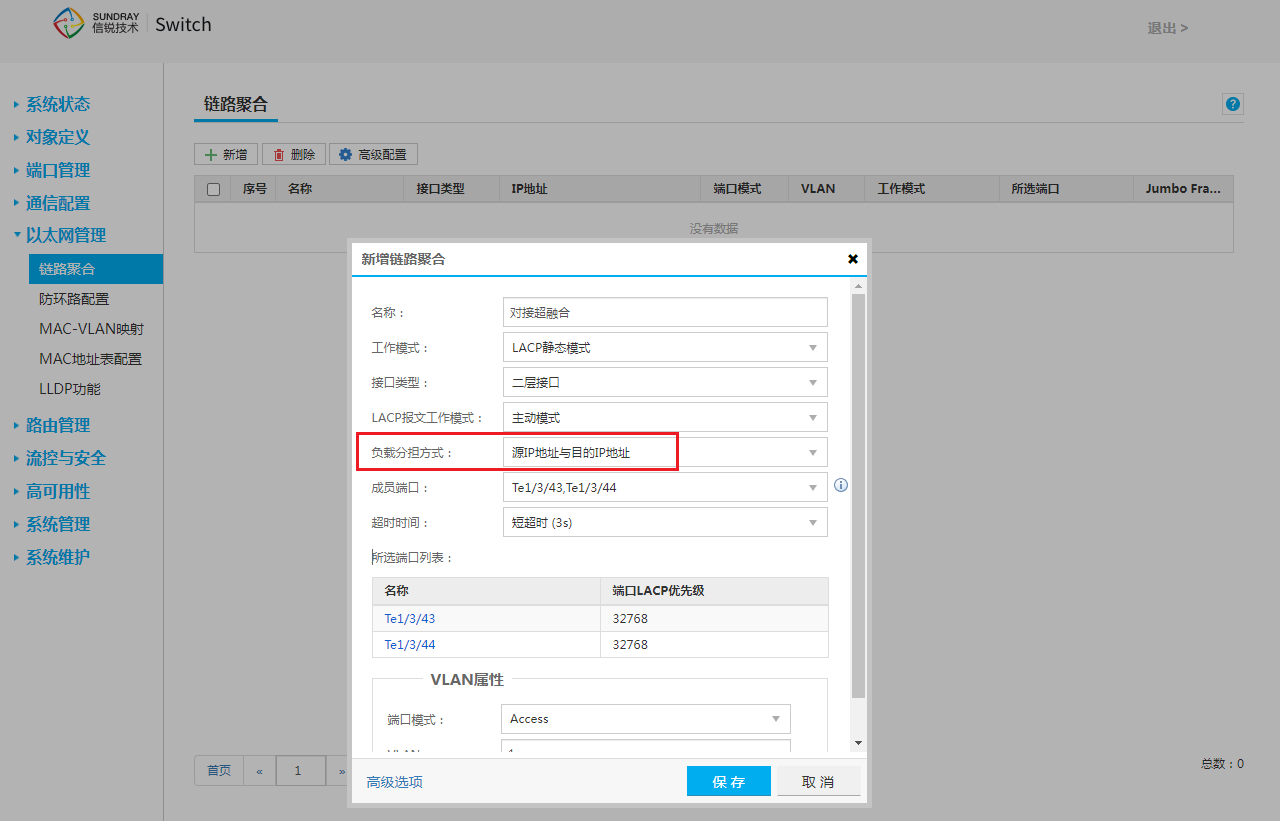

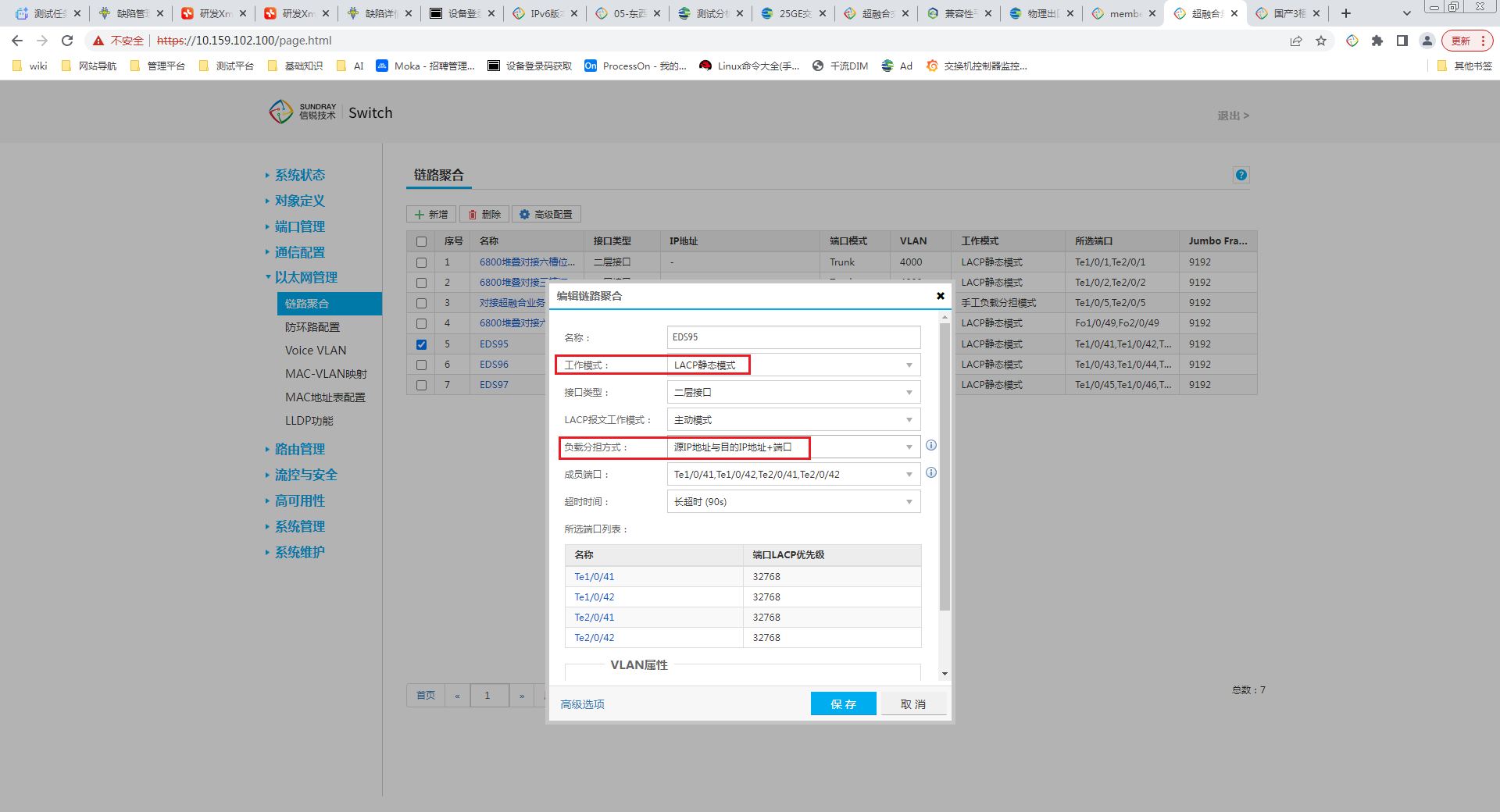

在【以太网管理】→【链路聚合】页面，点击新增。在弹出的窗口，选择GE1与GE2口，按照如下配置进行：
工作模式：LACP静态模式
接口类型：二层接口
LACP报文工作模式：主动模式
负载分担方式：源IP地址与目的IP地址+端口
超时时间：短超时(3s)
JumboFrame ：默认值为9192
端口模式：access
VLAN：10
注意：
1、配置上联核心的聚合口时，若对端核心不支持四层负载（源IP地址与目的IP地址+端口），则信锐交换机的互联口需要调整负载分担方式，改为二层负载（源MAC地址与目的MAC地址），不能使用三层负载（源IP地址与目的IP地址）。
2.6.2 EDS聚合口配置

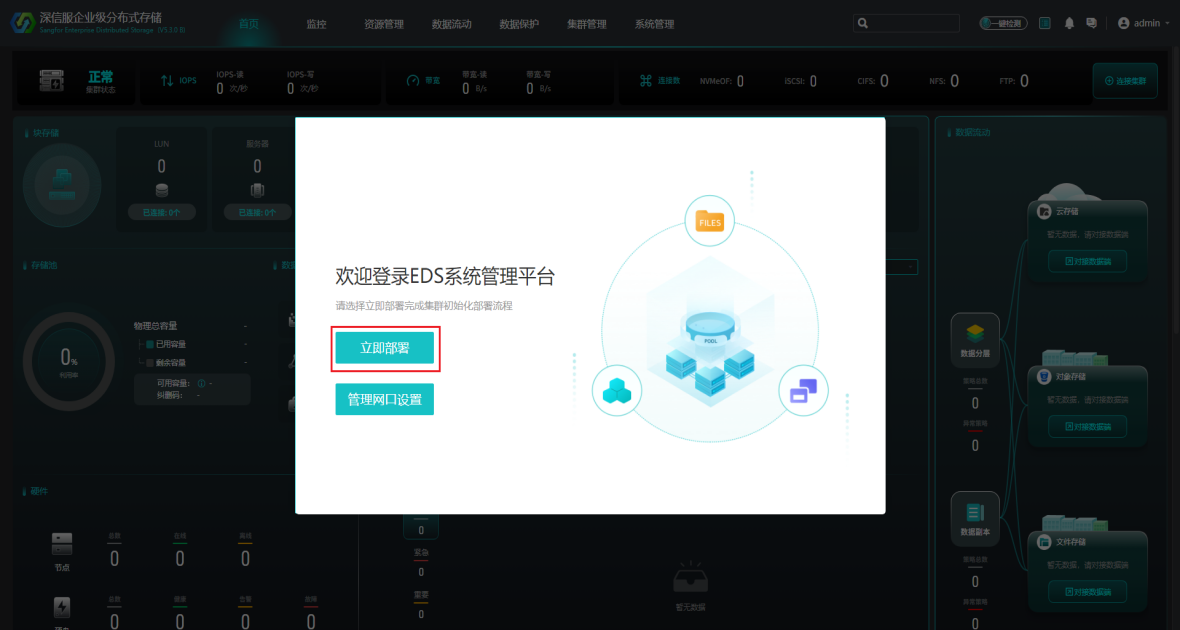

EDS部署集群
集群配置参考EDS产品手册：
https://support.sangfor.com.cn/productDocument/read?product_id=28&version_id=1102&category_id=313447
集群对应的聚合口配置：
2.7.1 EDS集群RDMA功能配置
1、EDS服务器带25G的RDMA网卡，组建集群(RDMA功能开启至少需要3台服务器)。
集群配置参考EDS产品手册：
https://support.sangfor.com.cn/productDocument/read?product_id=28&version_id=1102&category_id=313447

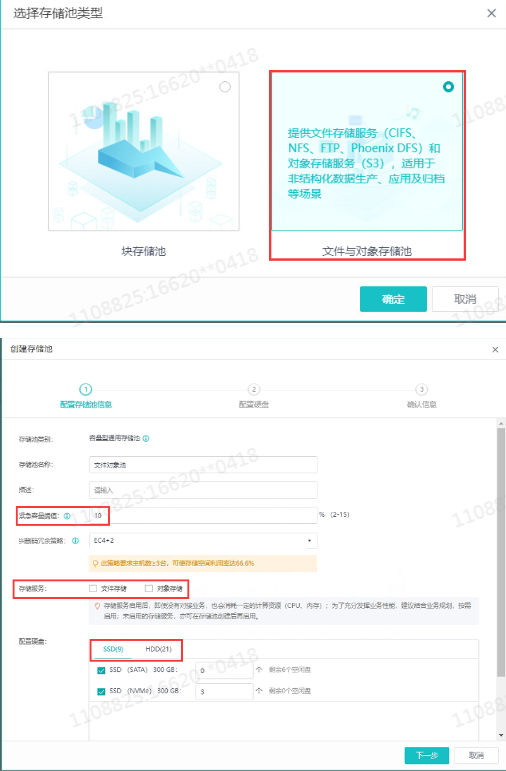

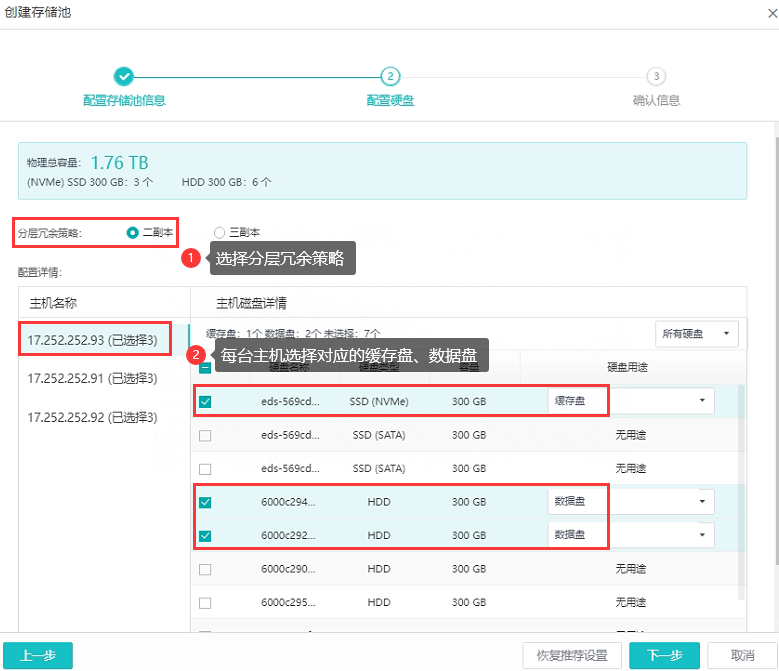

2、配置对象存储的存储池

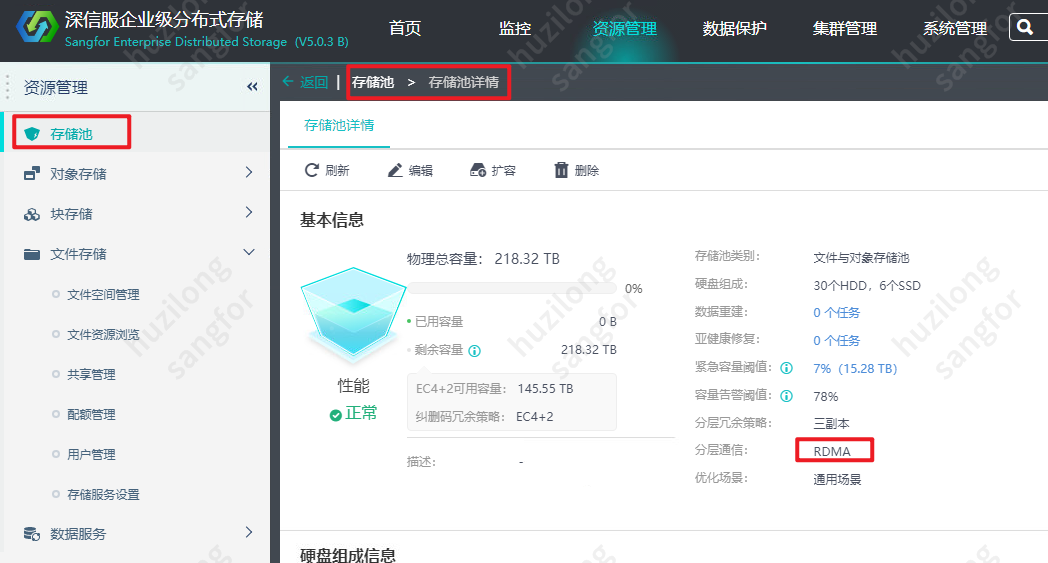

3、查看[资源管理]>[存储池] 的界面中，创建存储池，分层通信选择RDMA模式。

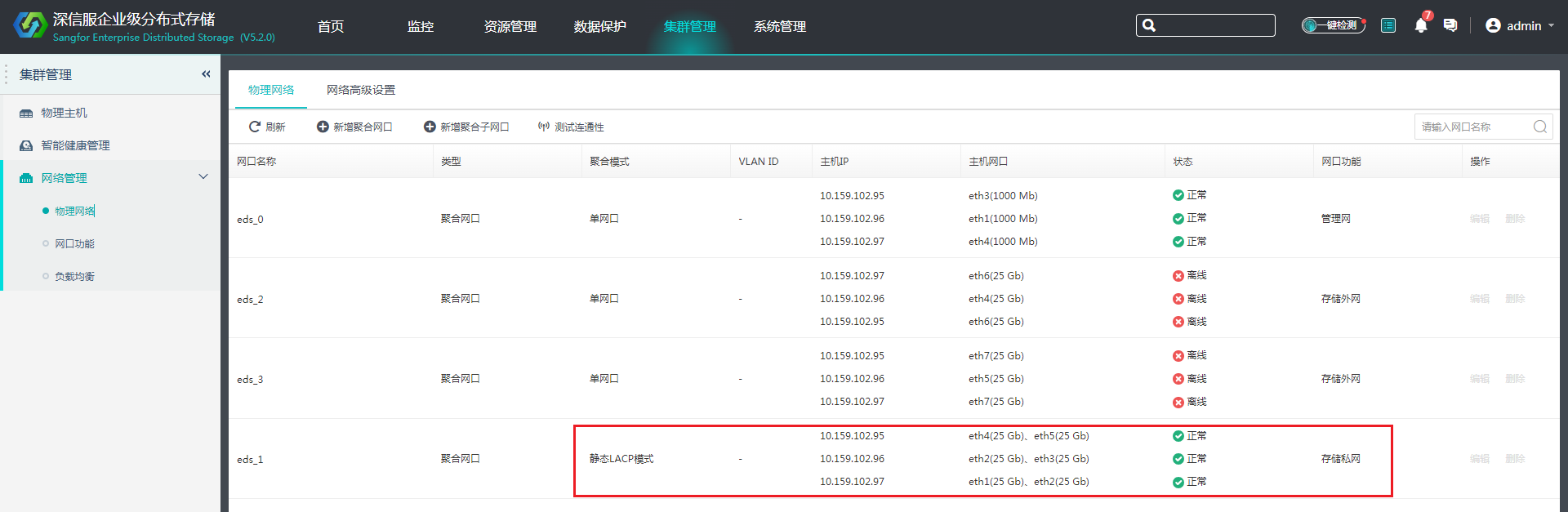

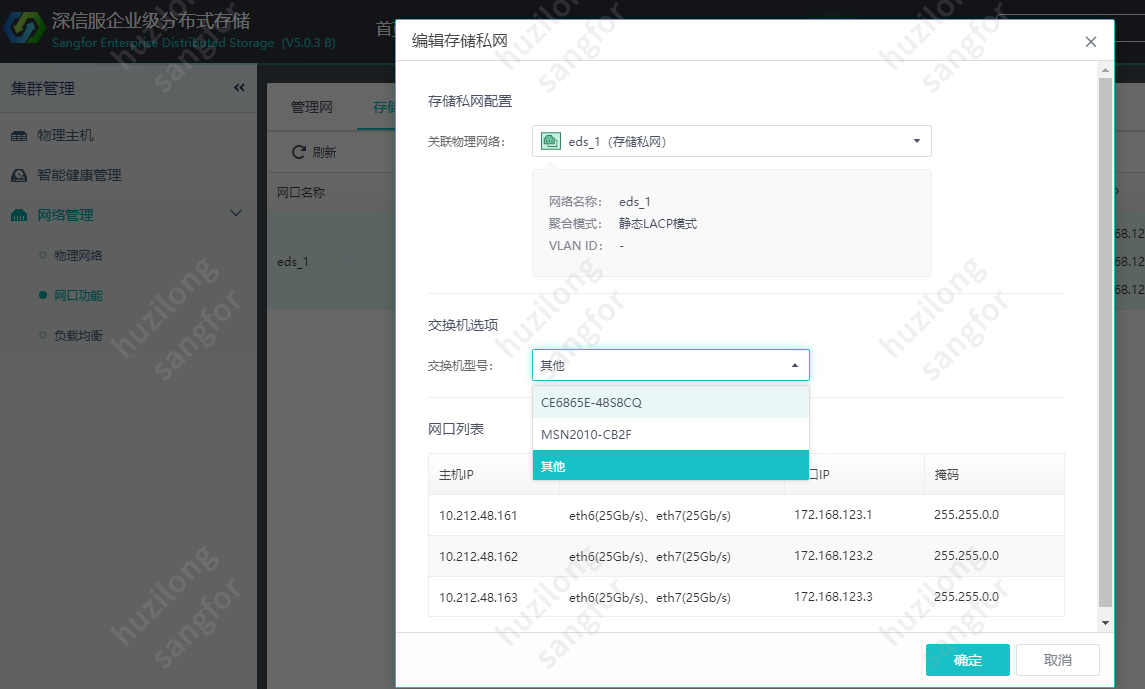

4、点击[集群管理]>[网口功能]>[存储私网]的界面中配置聚合口，交换机型号选择为使用的型号。

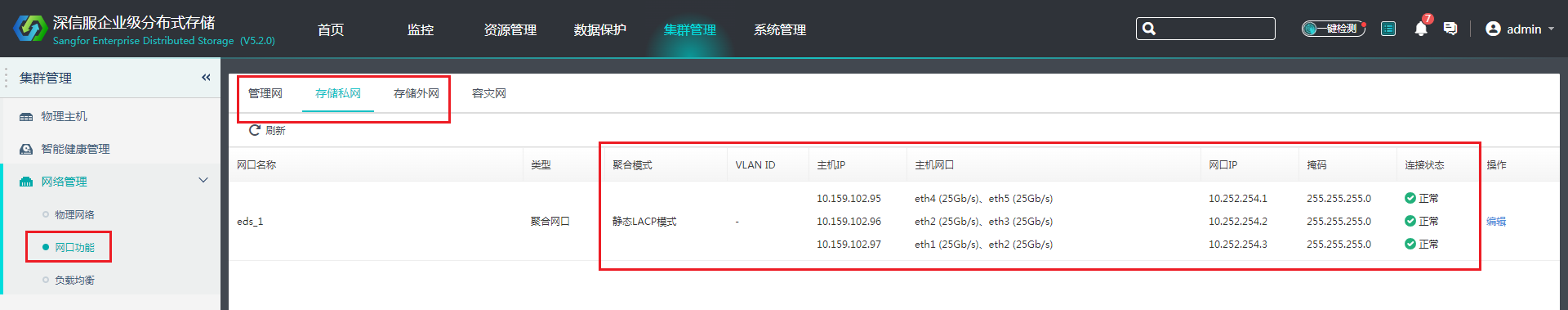

5、EDS集群对应的聚合口配置：
• 说明：EDS的25G RDMA场景下注意事项：
https://support.sangfor.com.cn/productDocument/read?product_id=28&version_id=1046&category_id=302287
2.7.2 交换机聚合口配置
配置跨设备聚合口，在【以太网管理】->【链路聚合】中配置。
• 工作模式设置为LACP静态聚合
• LACP报文工作模式选择为主动模式
• 负载分担方式设置为源IP地址与目的IP地址+端口；服务器侧配置为LACP聚合+mode 4模式；
• 成员端口配置时分别选择在堆叠主机和备机上的端口，这样可以实现设备级的冗余备份；
• 超时时间：短超时（3s）
• Jumbframe保持默认9192即可，若修改值必须大于等于4500；
• VLAN属性按规划配置进行修改

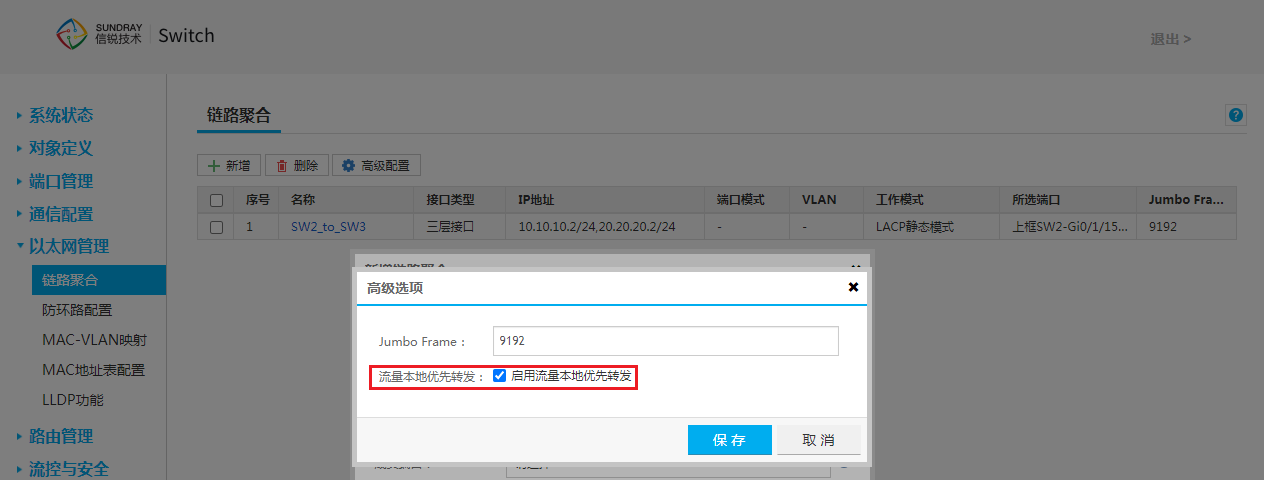

• SW-CHASSIS3.8.3框式设备负载分担方式设置为源IP地址与目的IP地址；需要链路聚合高级选项中开启流量本地优先转发，默认为启用状态。
• 说明：SW-CHASSIS3.8.3的框式设备聚合口基于IP的负载分担会默认生效为基于IP+端口的方式，页面配置时选择基于IP的负载分担即可。
2.7.3 交换机优先级信任模式

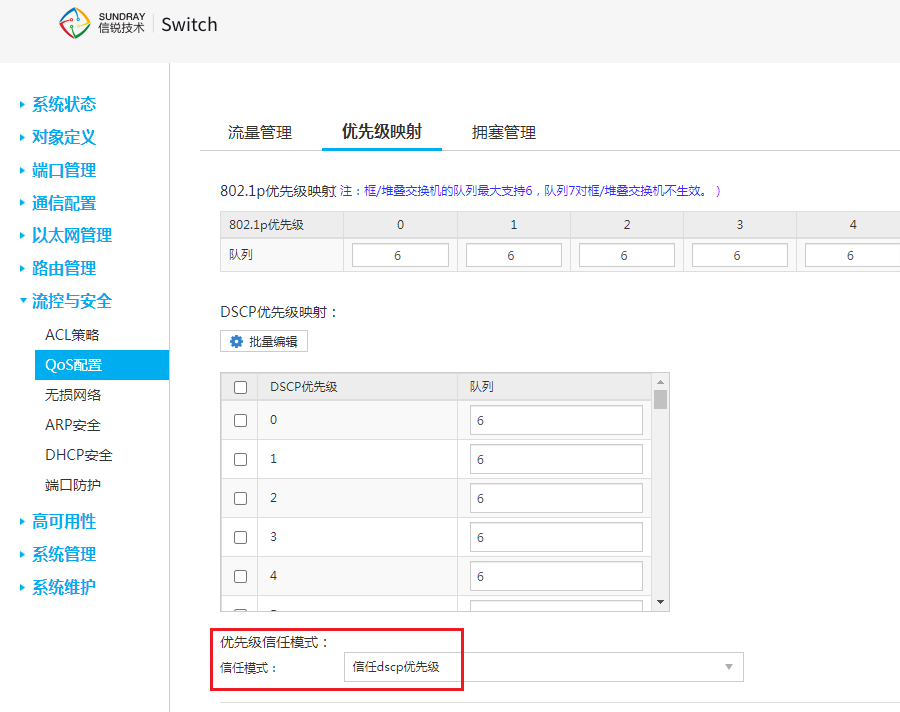

【流控与安全】-【QoS配置】-【优先级映射】中选择信任dscp优先级
• 说明：信任模式根据流量类型进行选择802.1p优先级或者DSCP优先级，默认配置为DSCP优先级。
2.7.4 交换机ECN、PFC配置

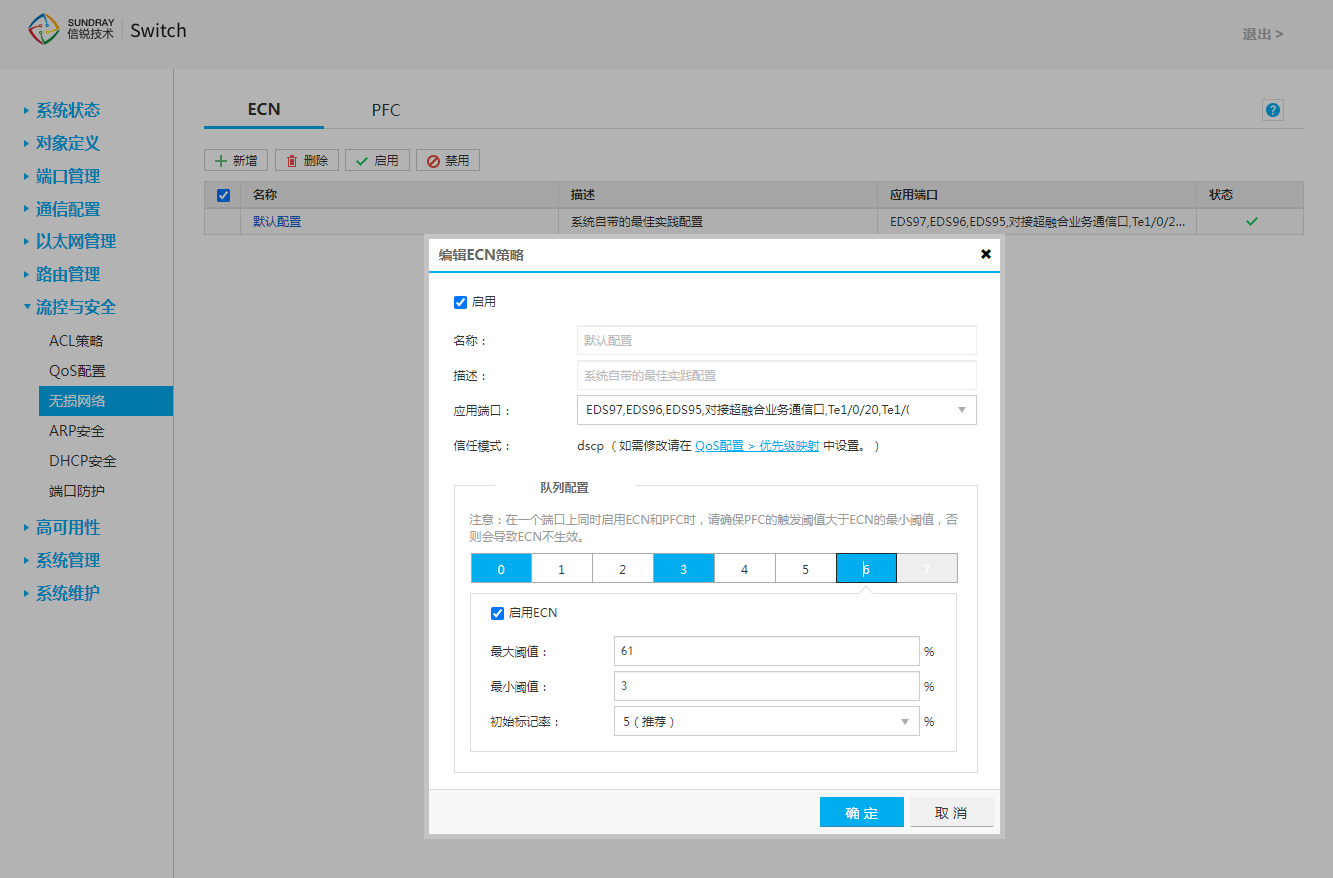

1、启用ECN功能，在【流控与安全】->【无损网络】中启用ECN功能，需配置以下参数：
• 启用系统自带的“默认配置”策略，并在默认策略中选择服务器连接的端口作为应用端口，端口上配置ECN功能；
• 支持无损网络功能型号交换机均内置了对应型号的ECN“默认策略”，推荐直接启用对应型号的“默认策略”并选择应用与服务器连接的端口即可。
• 可根据实际流量优化配置值；例如在分布式存储场景业务中，同步提高最小阈值和最高阈值，提供更大的缓存可明显改善性能；在计算密集型场景业务中，同步降低最小阈值和最高阈值，提供更低的转发时延可明显改善性能。
• 在一个端口上同时启用ECN和PFC时，请确保PFC的触发阈值大于ECN的最小阈值，否则会导致ECN不生效。

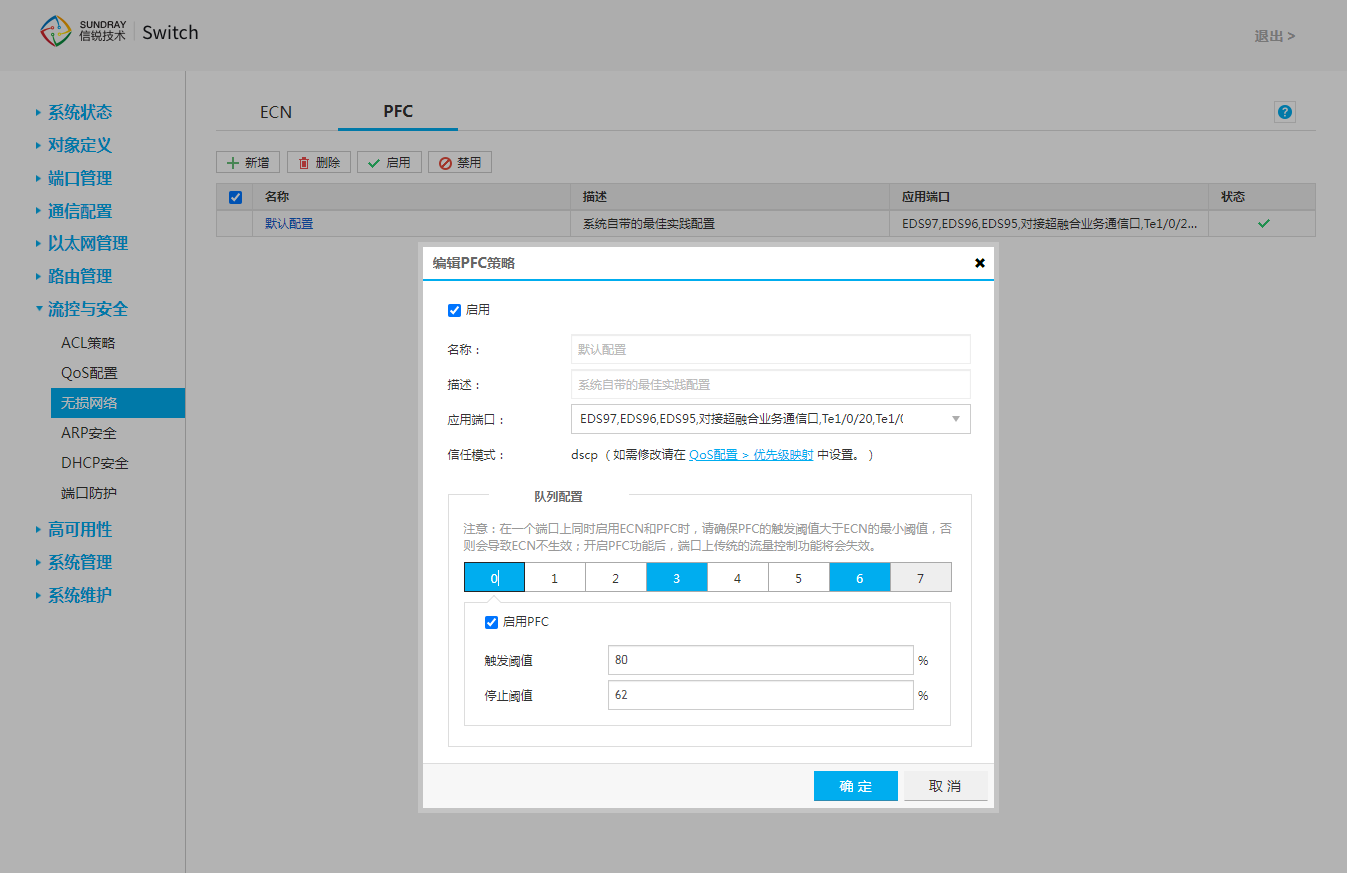

2、配置PFC功能，在【流控与安全】->【无损网络】中启用PFC功能，需配置以下参数：
• 启用“默认配置”策略，并在默认策略中选择服务器连接的端口作为应用端口，端口上配置PFC功能；
• 支持无损网络功能型号交换机均内置了对应型号的PFC“默认策略”，推荐直接启用对应型号的“默认策略”并选择应用与服务器连接的端口即可。
• 可根据实际流量优化配置值；例如提高PFC的触发阈值，避免触发Xoff帧导致降速；或者增加ECN最大阈值到PFC触发阈值之间的间距，避免拥塞发生时，报文流量大幅突降。
• 在一个端口上同时启用ECN和PFC时，请确保PFC的触发阈值大于ECN的最小阈值，否则会导致ECN不生效。
2.8.1 备份配置

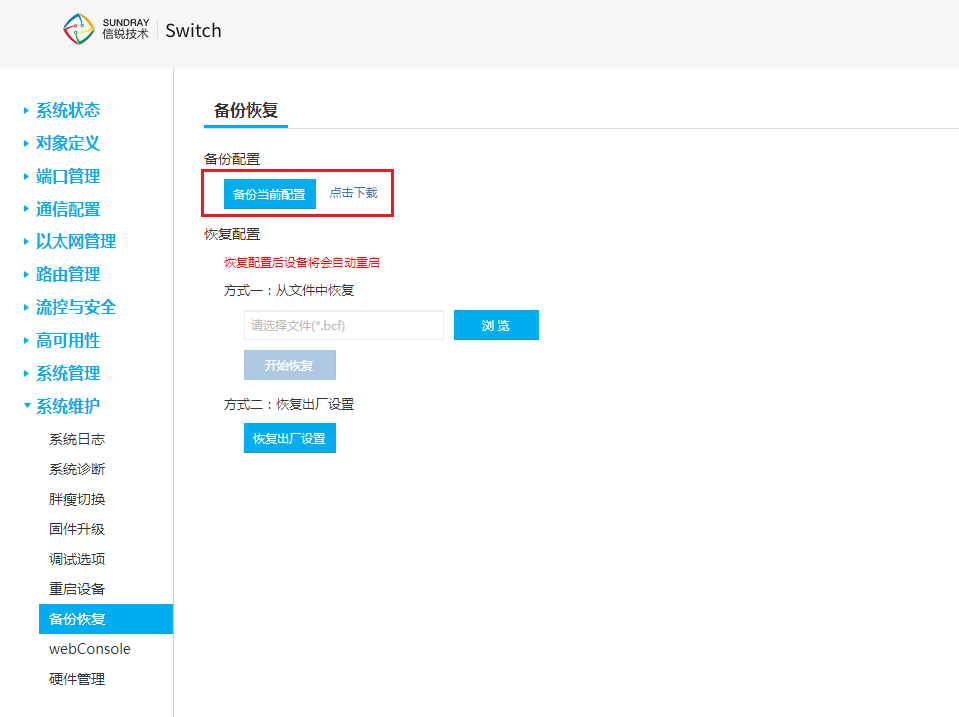

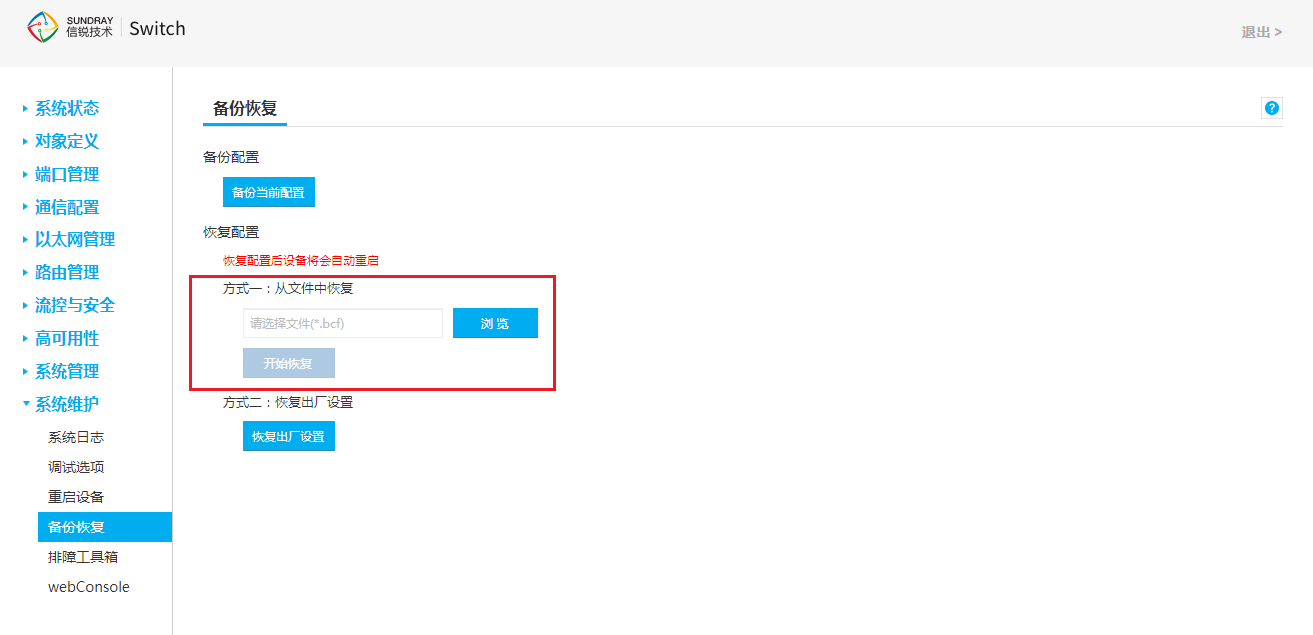

在【系统维护】->【备份恢复】，点击“备份当前配置”后点击下载即可将配置文件下载保存在电脑上。
2.8.2 恢复配置
交换机配置完成之后可以将配置备份保存下来，由于以下情况出现问题时，可以快速恢复备份下来的配置：
1、设备损坏或丢失，需要更换全新的硬件设备；
2、设备误配置，例如误配置了某些基础功能
注意：配置文件只能在相同硬件型号和相同软件版本的交换机中导入。堆叠配置需要堆叠ID、成员ID、堆叠口与配置完全一致才可导入。框配置需要每个槽位的型号与配置完全一致才可导入
在交换机上架，需要检查交换机堆叠协商是否成功，对应聚合口状态是否正常，按该检查表进行确认，具体检查页面及操作见3.1.1- 3.1.5章节。
|
序号 |
检查项 |
预期结果 |
是否通过 |
排查备注 |
|
1 |
检查交换机堆叠组建、堆叠口、多主检测口状态是否正确 |
堆叠组建成功 堆叠口速率、连接数量正确 多主检测状态正常 |
□通过 □不通过 |
未组建成功时 1、检查主机、备机堆叠id是否一致，成员id是否不同 2、堆叠口连接是否正确，可协商成功 |
|
2 |
检查交换机系统时间 |
系统时间同步为本地时间 |
□通过 □不通过 |
未同步时，需手动操作进行同步 |
|
3 |
检查交换机、EDS聚合口配置 |
交换机、EDS对接的聚合口LACP模式、vlan属性、负载分担方式需要保持一致 |
□通过 □不通过 |
配置不一致时，需要修改为一致 |
|
4 |
检查交换机聚合口协商状态 |
交换机对接EDS的端口均协商为linkup状态，端口速率协商正确。 |
□通过 □不通过 |
端口协商失败时 1、检查光纤与光模块是否匹配 2、检查使用光模块速率与端口配置速率是否一致 3、检查两端端口FEC配置是否一致 |
|
5 |
检查交换机无损网络开启状态 |
交换机开启无损网络的端口均已生效配置 |
□通过 □不通过 |
无 |
3.1.1 堆叠状态检查

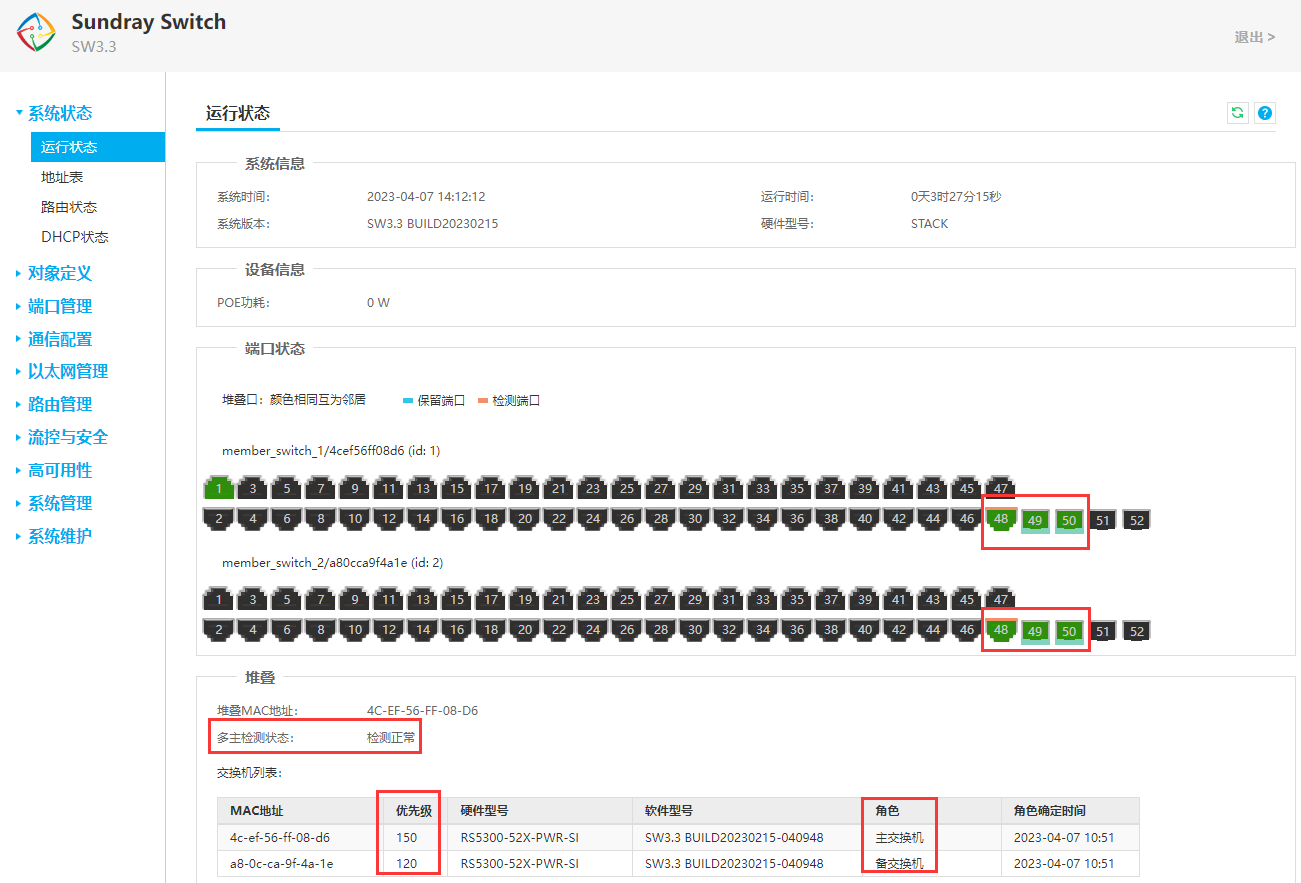

在【系统状态】→【运行状态】页面，查看交换机堆叠状态：堆叠口与多主检测端口状态正常、主备机优先级正常，堆叠协商成功。

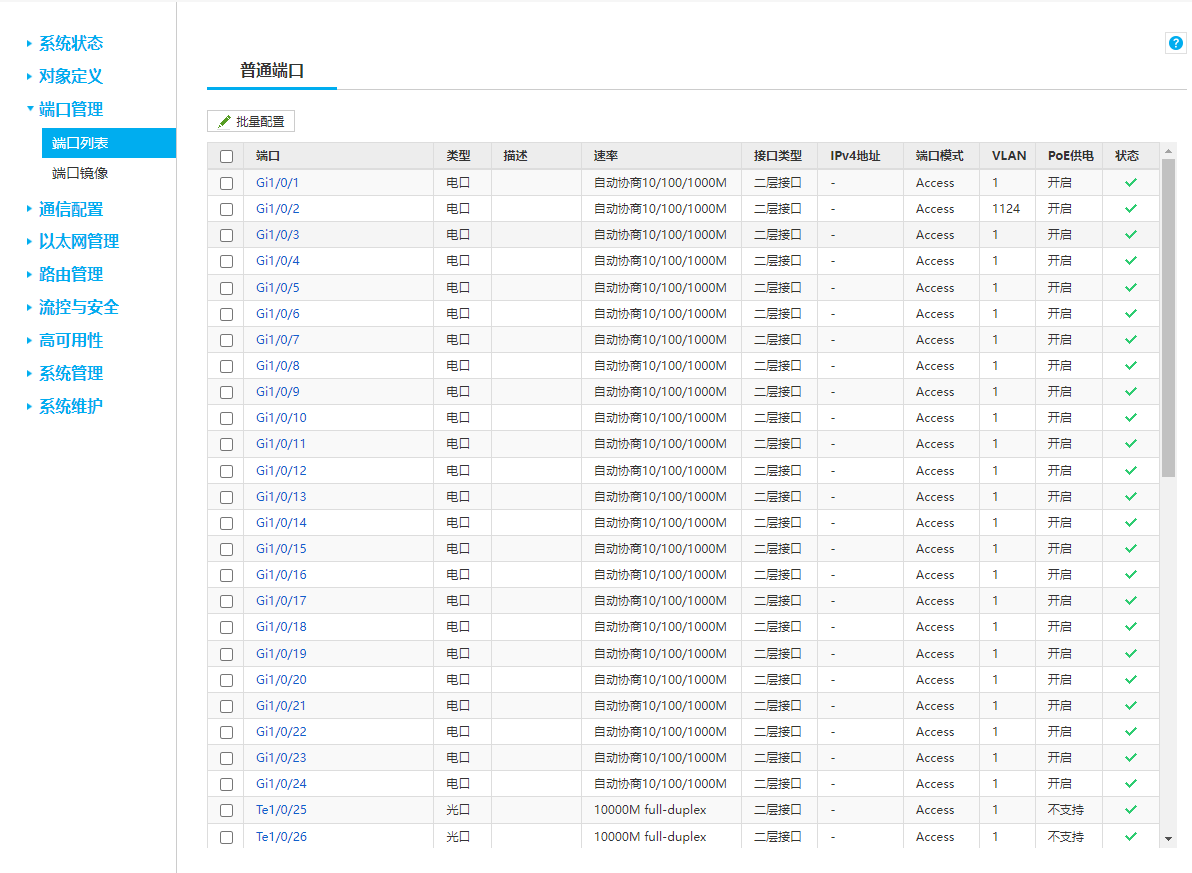

端口列表可以看到两台堆叠设备的所有端口信息，端口名称也改变，主交换机上的接口为1/0/x，备交换机上的接口为2/0/x。
3.1.2 堆叠系统时间检查

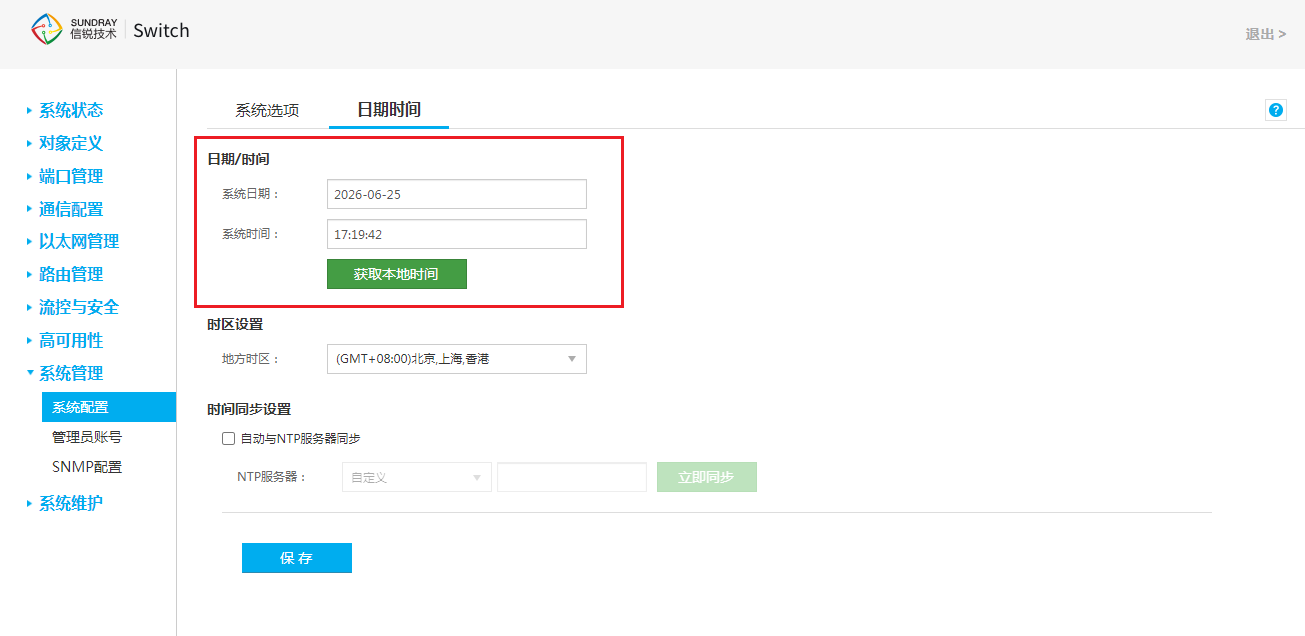

【系统管理】-【系统配置】-【日期时间】中检查时间日期是否同步为本地时间，未同步时需要手动更新。
3.1.3 检查聚合口配置
检查堆叠设备配置的对接EDS设备的链路聚合端口配置是否满足业务部署要求。
• 检查对接EDS的链路聚合端口工作模式为：LACP静态模式
• 检查对接EDS的链路聚合端口负载分担方式为：源IP地址与目的IP地址+端口
• 检查对接EDS的各个链路聚合端口vlan属性配置均满足项目规划的vlan配置，vlan属性与EDS端口的vlan一致
检查EDS设备配置的链路聚合端口配置是否满足业务部署要求。
• 检查EDS的链路聚合端口工作模式为：LACP静态模式
• 检查EDS的链路聚合端口负载分担方式为：源IP地址与目的IP地址+端口
• 检查EDS的链路聚合端口vlan属性，或者聚合口IP配置均满足项目规划配置
3.1.4 检查端口协商状态
检查交换机连接EDS设备的聚合端口的协商成功状态、协商速率是否正确。具体协商速率以实际部署中为准。
【系统状态】-【运行状态】中查看交换机面板的显示。
检查交换机的端口灯是否正确亮起。
端口协商失败时，可进行以下检查：
1、检查光纤与光模块是否匹配，
2、检查使用的光模块速率与端口配置速率是否一致，
3、检查交换机、EDS两端端口FEC配置开关、模式是否一致。

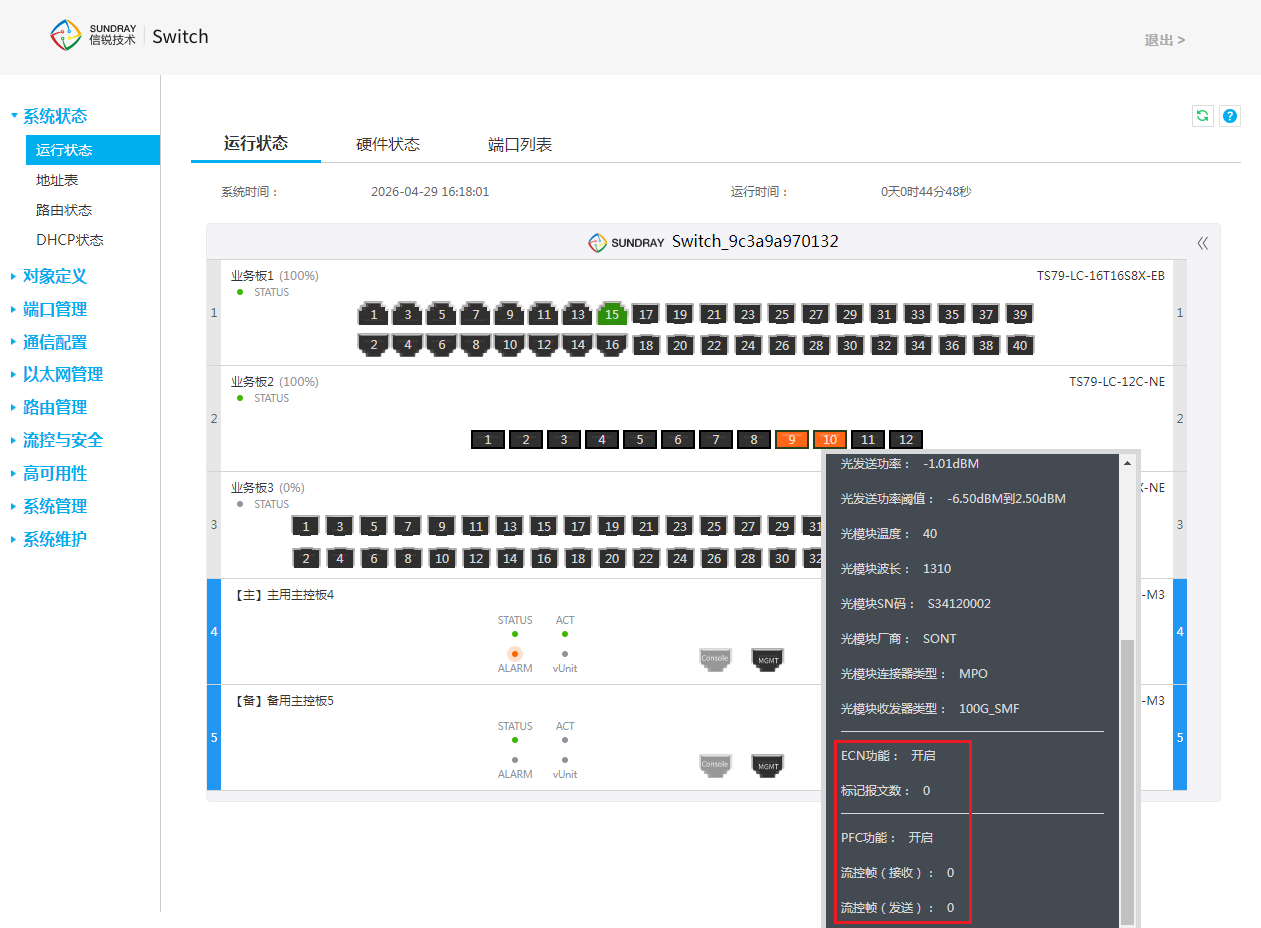

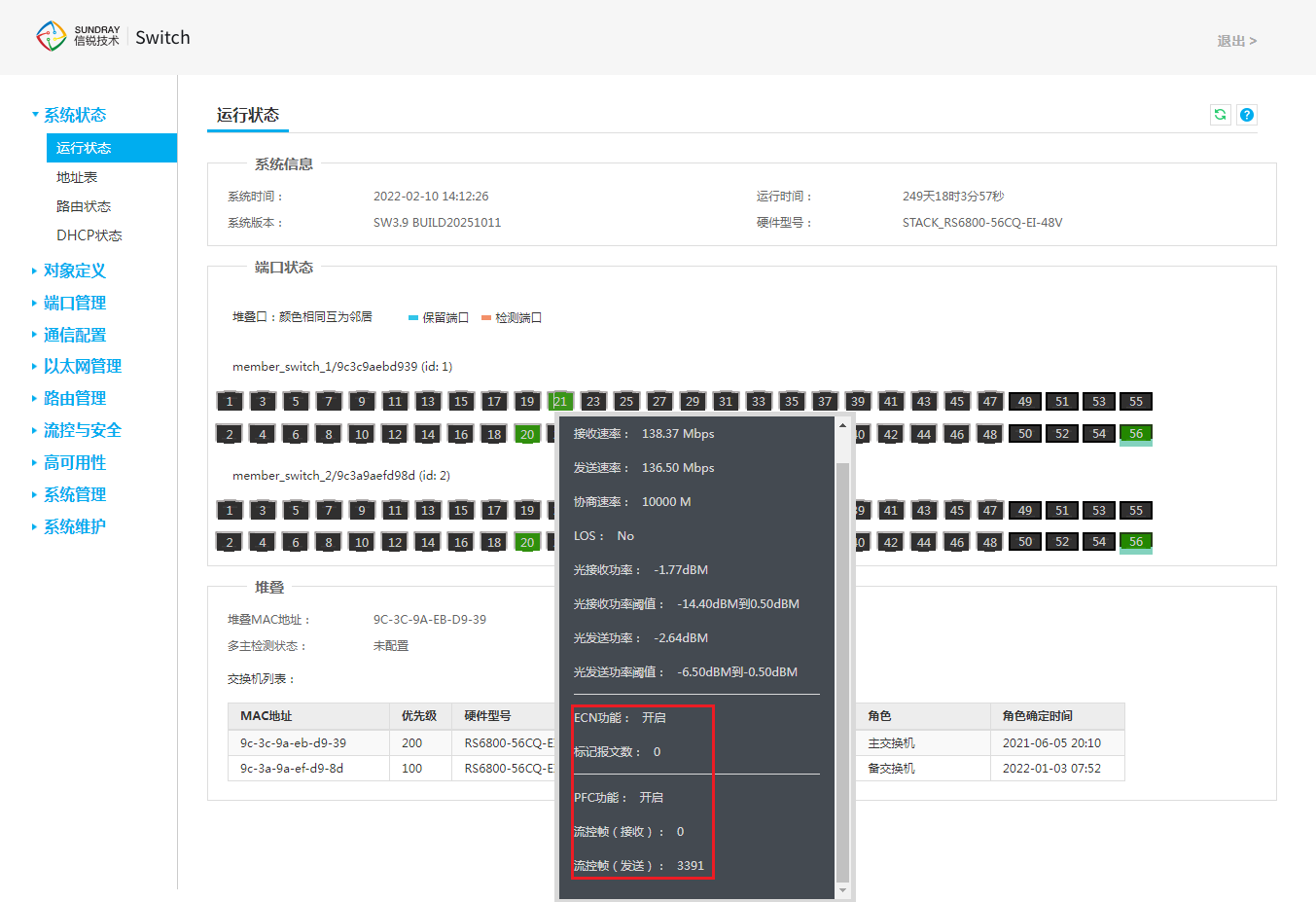

3.1.5 检查ECN+PFC状态（非RDMA部署跳过此步骤）

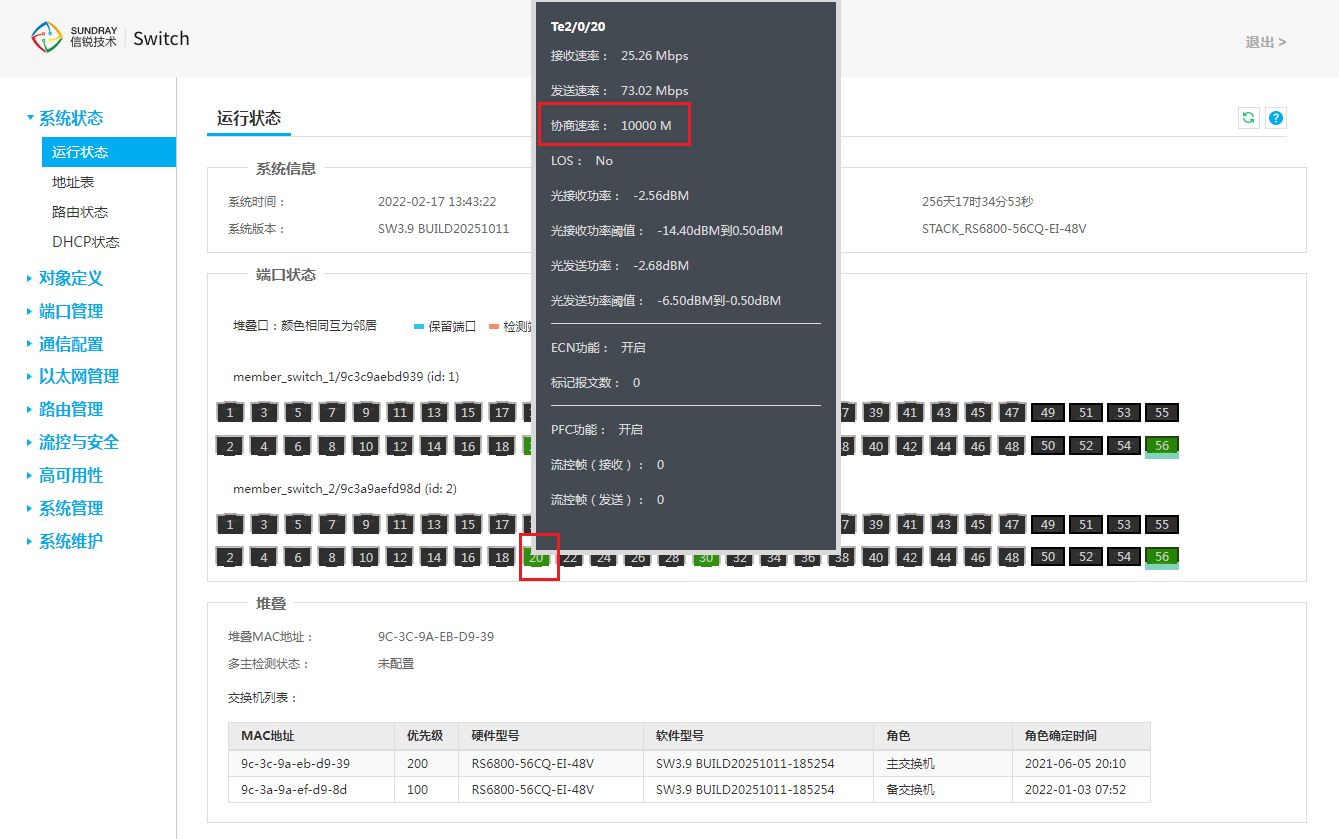

【系统状态】>【运行状态】中选择相应端口查看状态
盒式设备状态
框式设备
交换机堆叠完成正常，两台EDS服务器连接到堆叠主备交换机上，业务运行稳定，按照下面的测试步骤，依次进行测试。
|
序号 |
测试内容 |
操作步骤 |
预期结果 |
是否通过 |
|
1 |
EDS聚合口端口冗余备份效果演示 |
将EDS服务器接堆叠主交换机的网口断开，演示完后恢复。 |
断开、恢复时，两台EDS设备正常连通。 |
□通过 □不通过 |
|
2 |
将EDS服务器接堆叠备交换机的网口断开，演示完后恢复。 |
断开、恢复时，两台EDS设备正常连通。 |
□通过 □不通过 |
|
|
3 |
堆叠聚合口端口冗余备份效果验证 |
将堆叠主交换机的上联口断开，演示完后恢复。 |
断开、恢复时，两台EDS设备上网没问题。 |
□通过 □不通过 |
|
4 |
将堆叠备交换机的上联口断开，演示完后恢复。 |
断开、恢复时，两台EDS设备上网没问题。 |
□通过 □不通过 |
|
|
5 |
堆叠设备主备冗余效果验证 |
将堆叠主交换机重启，演示完后恢复。 |
将堆叠主交换机重启过程、重启完成，两台EDS设备上网没问题。 |
□通过 □不通过 |
|
6 |
将堆叠备交换机重启，演示完后恢复。 |
将堆叠备交换机启过程、重启完成，两台EDS设备上网没问题。 |
□通过 □不通过 |
