1.产品说明

1.1产品特性

全网口设计

• 采集主机SI-DAS-M680采用全网口形态设计，可以直接通过网线与信锐技术提供的传感器相连接，如温湿度、漏水、烟感等传感器，交付时间缩短75%，交付效率提升300%。

• 各端口形态为网口，摒弃传统端子接线方式，且数据传输不改变原有协议，支持通用的MODBUS协议、开关量等。

身材小、易部署

• 更加适合弱电间场景，对部署环境要求低，身材小适用多种空间环境部署。

• 支持导轨安装、定位孔安装等灵活的安装方式，方便部署。

数据传输、供电二合一

• PRS485和PDI接口既支持数据传输也支持对传感器供电，每个接口均支持提供24V电源给传感器，解决了传感器供电问题，告别强电困扰。

高效稳定传输

• 具备RTOS 实时操作系统，响应及时，处理高效，运行可靠。

• 软硬件双“看门狗”设计，设备稳定可靠不死机，异常自动复位，保障系统运行。

1.2产品设计

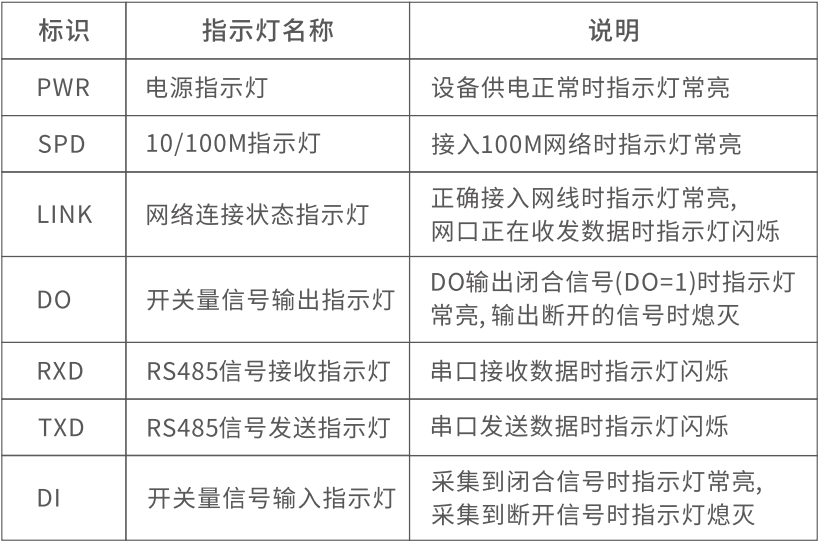

1.2.1指示灯状态

2.产品介绍

2.1规格参数

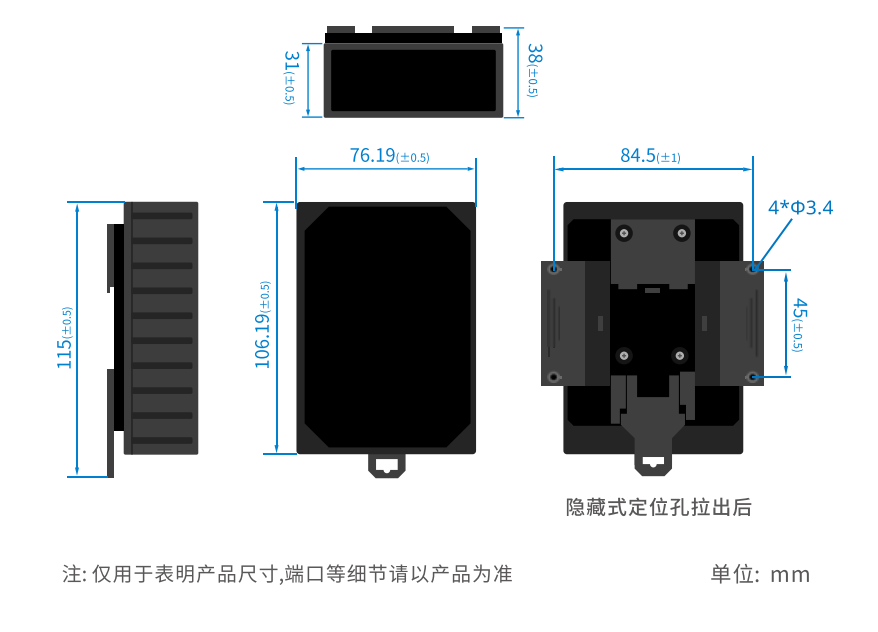

产品规格尺寸图：

2.2产品外观

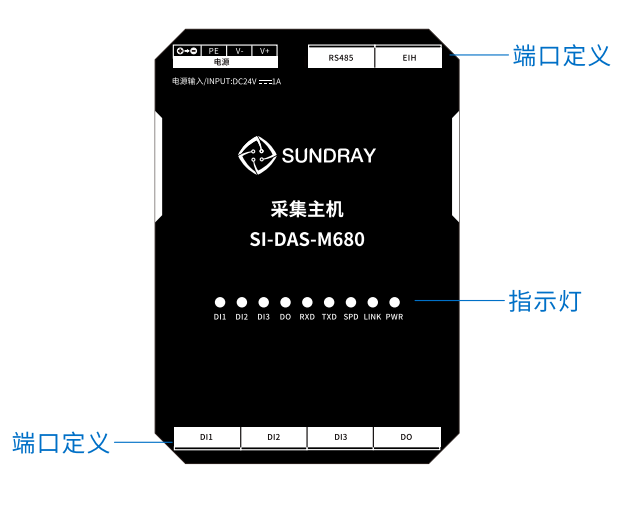

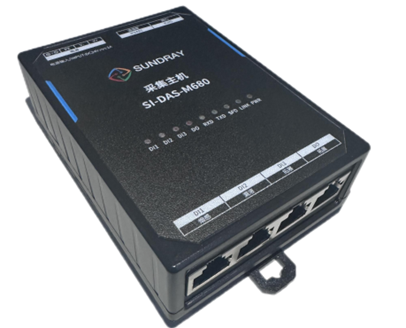

图2-2 SI-DAS-M680产品外观图

2.3端口说明

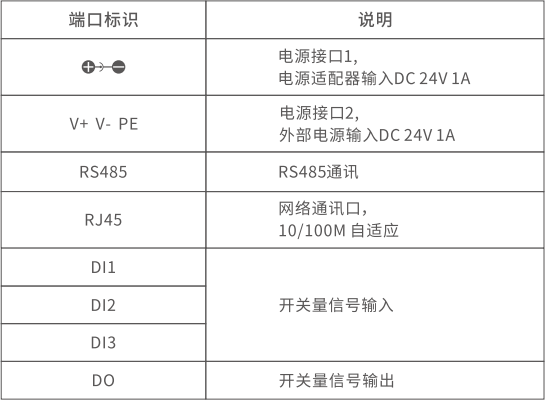

 各接口对应说明：

3.安装指导

3.1导轨安装

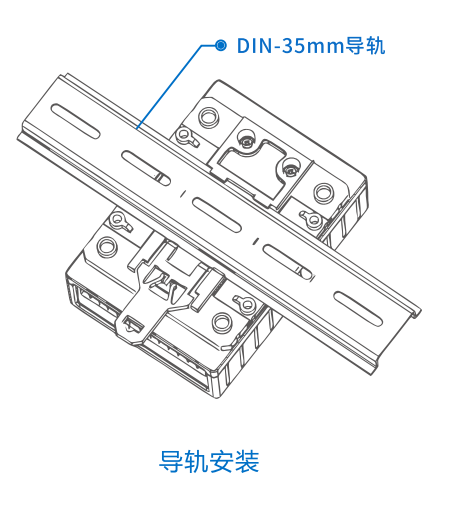

(1) 按图示方法将主机卡在DIN-35mm导轨上。

图3-1 导轨安装示意

3.2壁挂安装

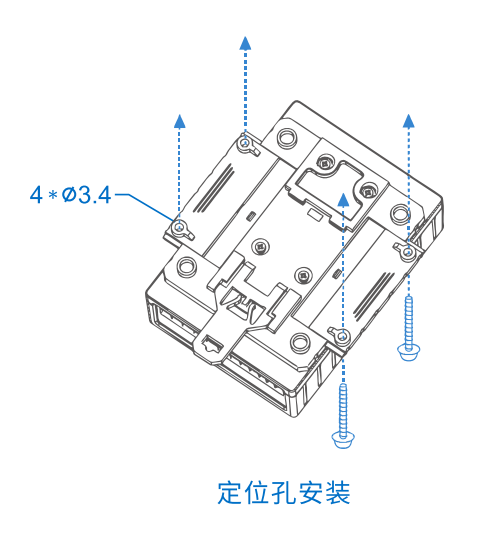

(1) 按图示方法从背后将安装支架向左右拉出，用4颗螺丝将设备固定在墙壁上

图3-2 壁挂安装示意

4.接线指导

4.1网线制作说明

1、采集主机与DI设备、DO设备、RS485设备之间的连接均使用超五类或更高规格的网线；

2、网线两端按照T568B标准压接水晶头，做成直通型网线，不能使用交叉型网线，否则可能会导致设备损坏；

3、传感器与采集主机连接的网线长度不能超过30米；

4、T568B线序标准如下左图，从左到右：1.橙白、2.橙、3.绿白、4.蓝、5.蓝白、6.绿、7.棕白、8.棕。

4.2设备接线

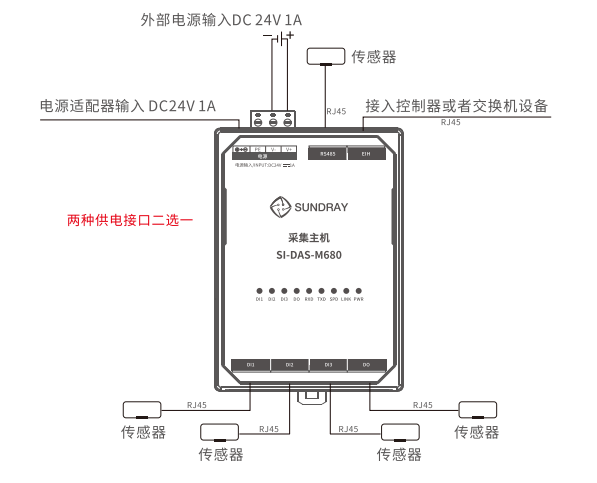

图4-2 设备接线示意图

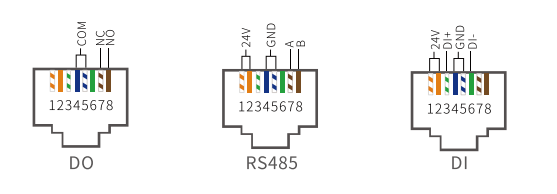

4.2.1DO/RS485/DI接口线序说明

注意事项：

1、设备未安装完毕前，禁止给设备上电。设备的安装和拆卸前，确保所有外部供电电源处于断开状态。

2、设备上电前，请确保电源的供电电压符合设备要求的电压范围。

3、设备DO输出的负载功率大于继电器触电容量(30V/0.5A)，需额外使用中间继电器作为二级驱动处理。

4.3供电说明

1、默认采购信锐24V 1A外置电源适配器给采集主机本地供电使用（0~40℃）

2、客户现场温度超过40℃，在40℃~70℃之间，需要采用第三方工业级POE分离器方案进行供电，同时搭配POE注入器或者POE交换机，第三方POE分离器推荐联系物联网运营。

5.配置指导

5.1部署采集主机场景

5.1.1手动添加或文件导入M680

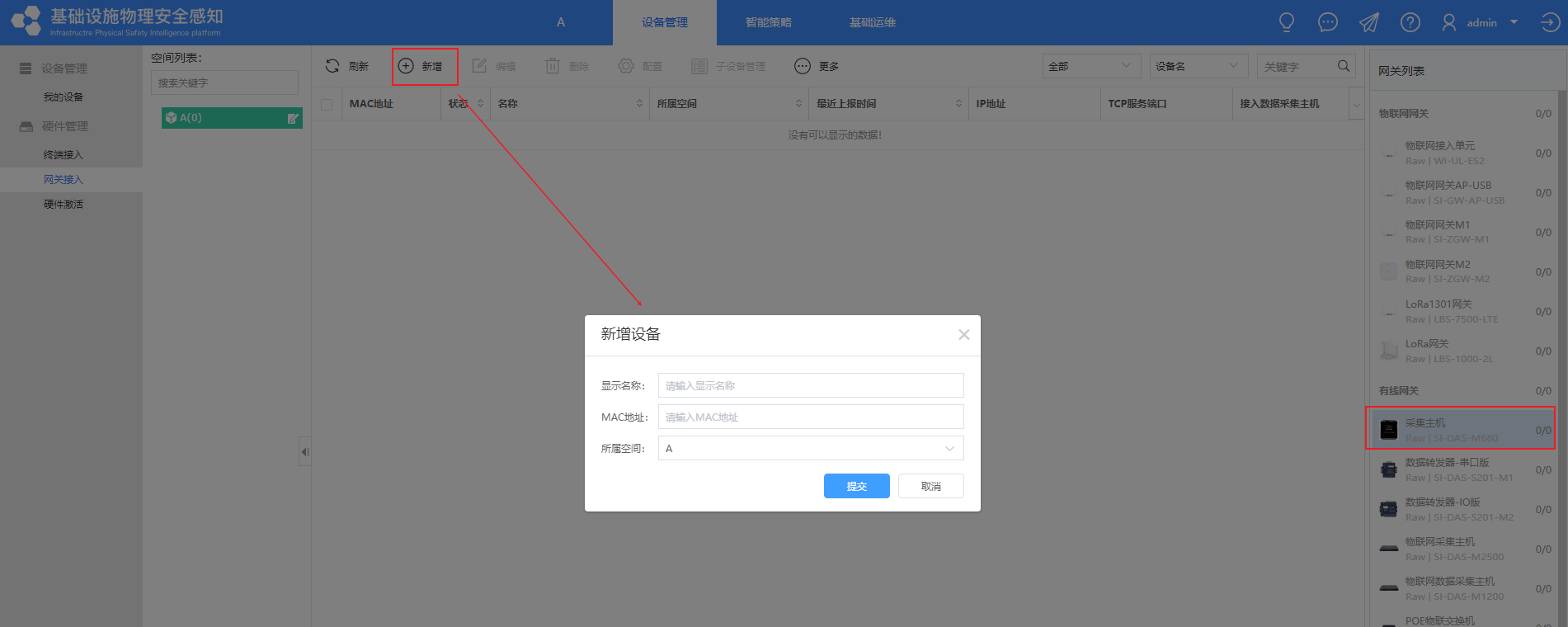

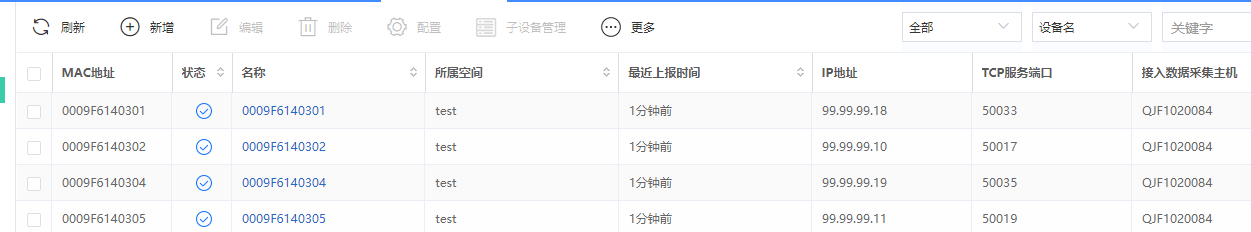

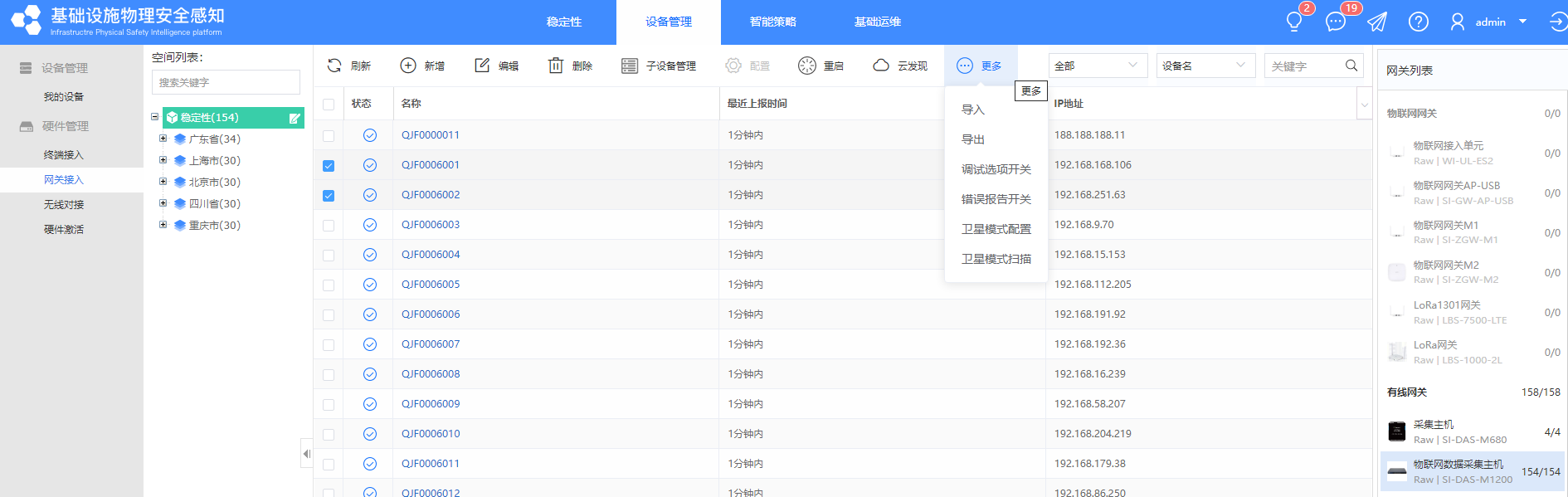

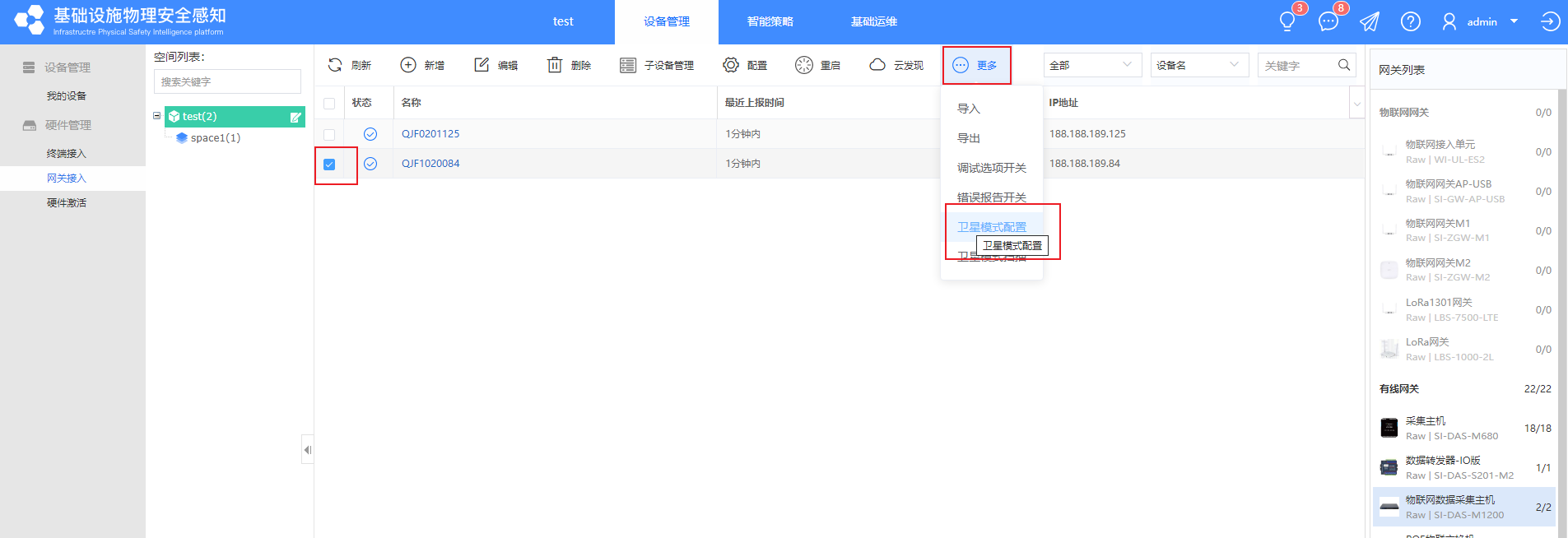

①【设备管理】-【网关接入】-【采集主机】中手动添加或文件导入采集主机的设备信息

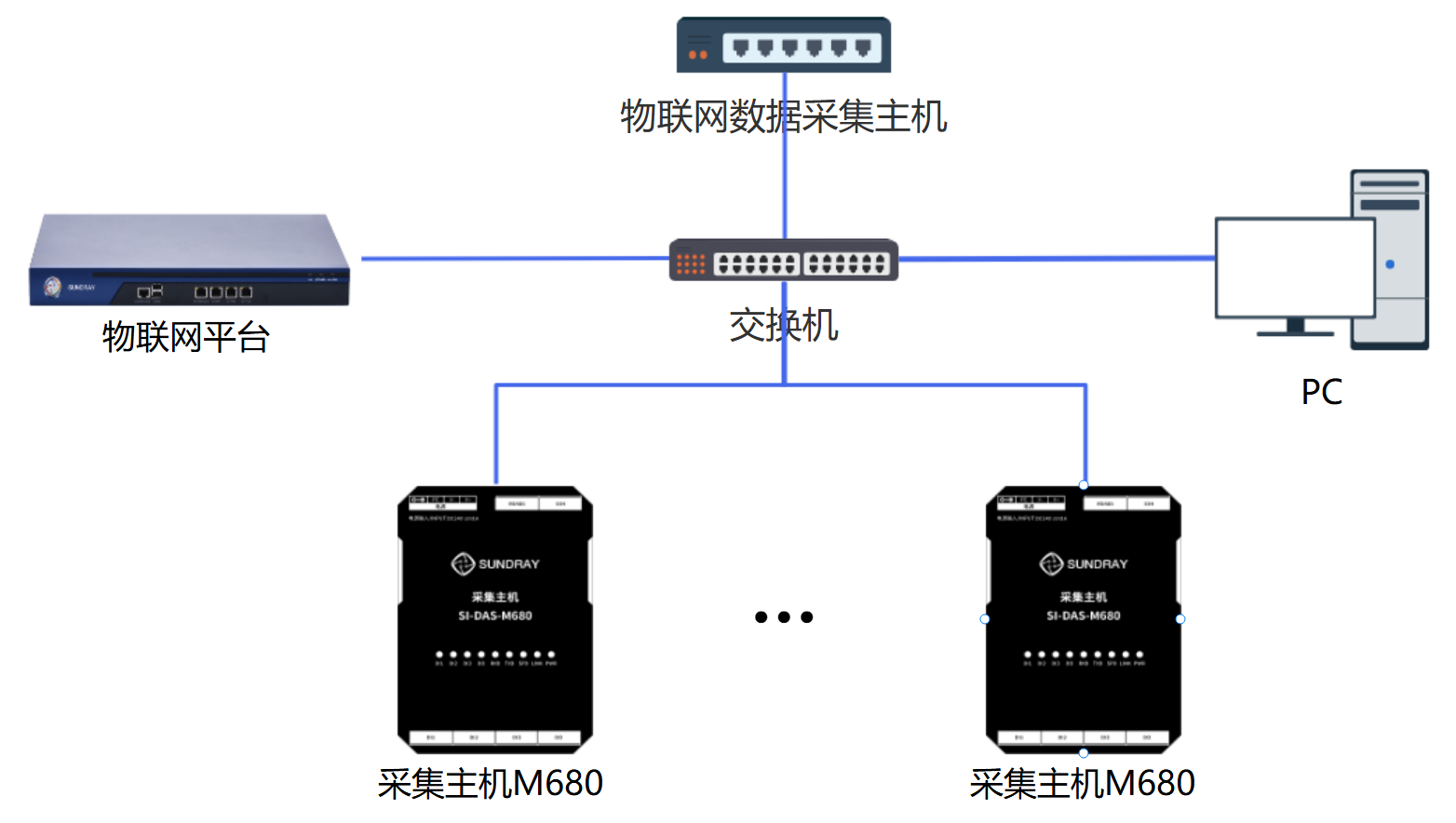

②将M680采集主机接入与M1200采集主机所在的网络中（同一层的交换机、或者直连在M1200采集主机下都可以）

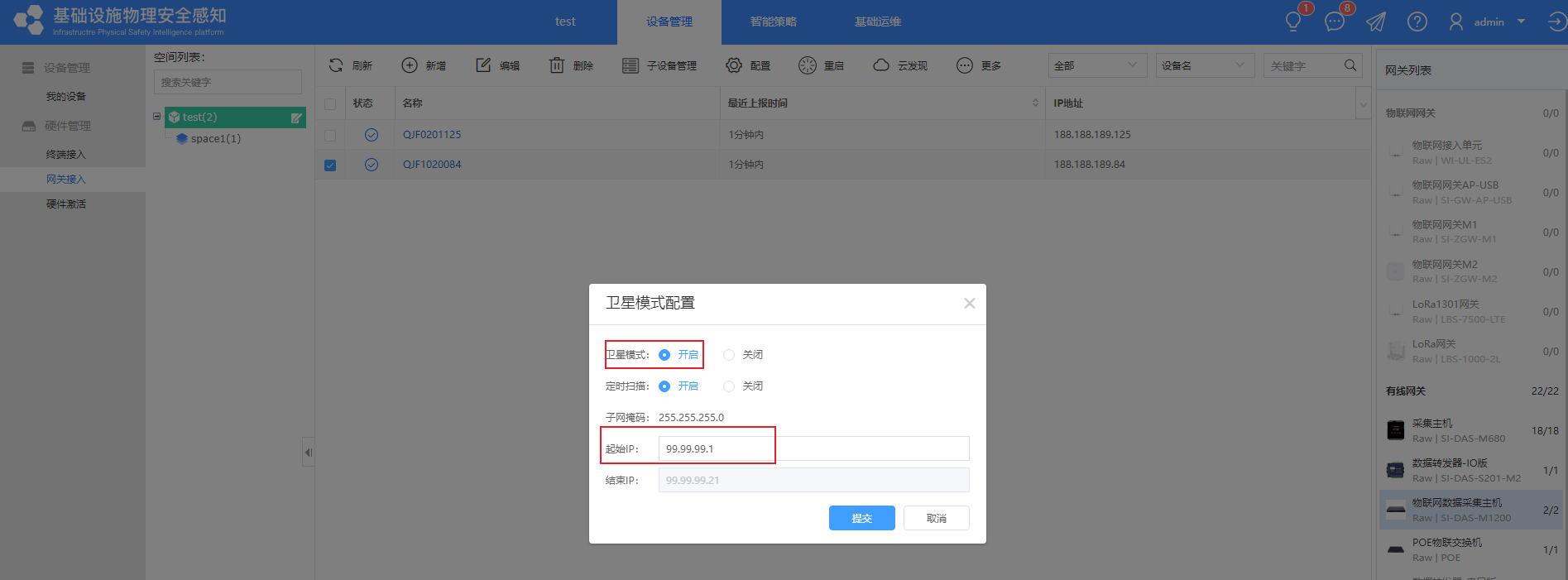

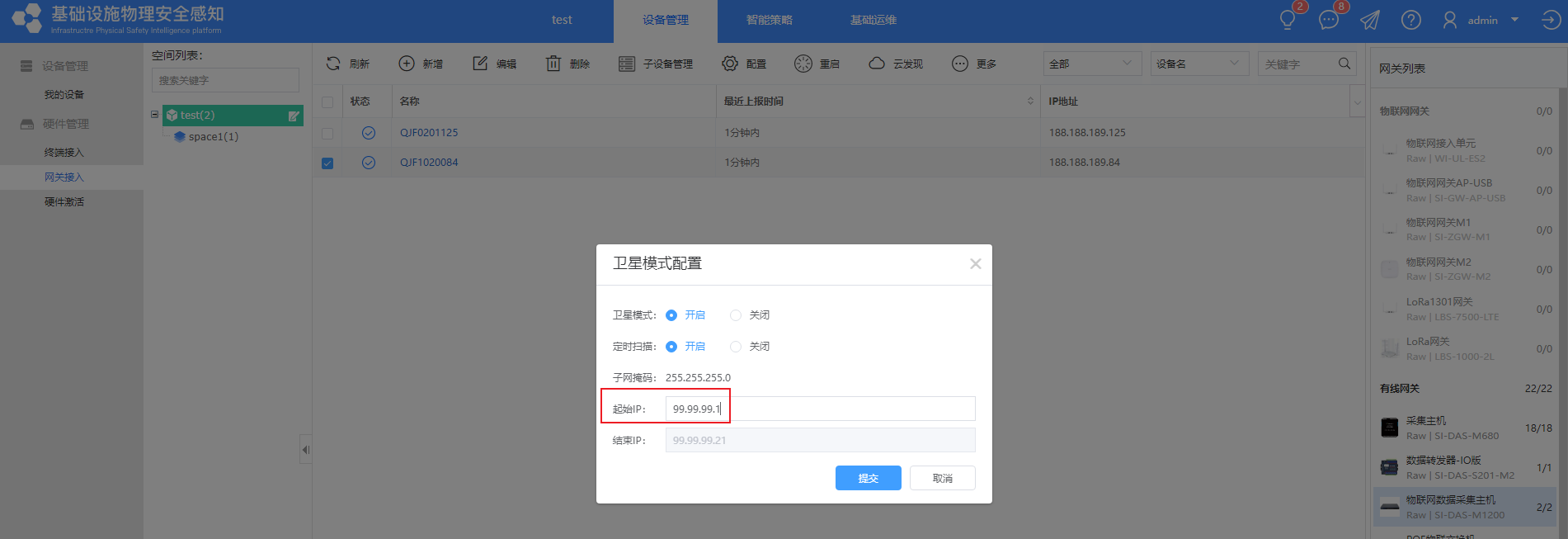

③【网关接入】-【物联网数据采集主机】（M1200）选择M1200，配置其卫星模式

注意：

a、M1200只能配置起始IP，结束IP不可配置，为起始IP加20

b、卫星模式的IP不要与物联网平台、M1200的IP同网段

c、建议配置时开启定时扫描

④ 等待5min，M680采集主机自动上线

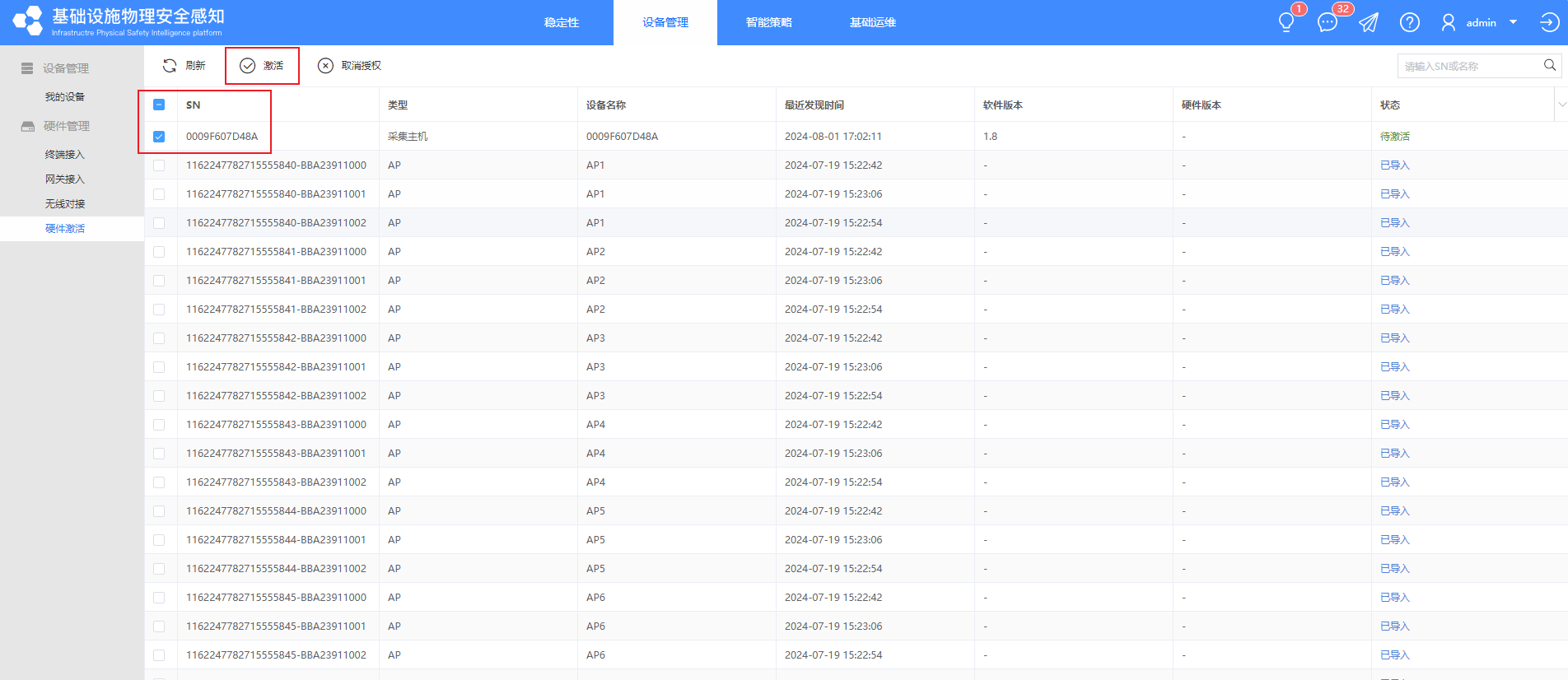

5.1.2激活列表中激活M680

①将M680采集主机接入与M1200采集主机所在的网络中

注意事项：

1、若需要快速使M680上线或出现在激活列表中，可以点击多次M1200采集主机的卫星模式扫描

2、激活M680后，同时最多只能有20台M680通过1台M1200上线，即1台M1200最多支持接入20台M680

5.1.3M680采集主机添加子设备

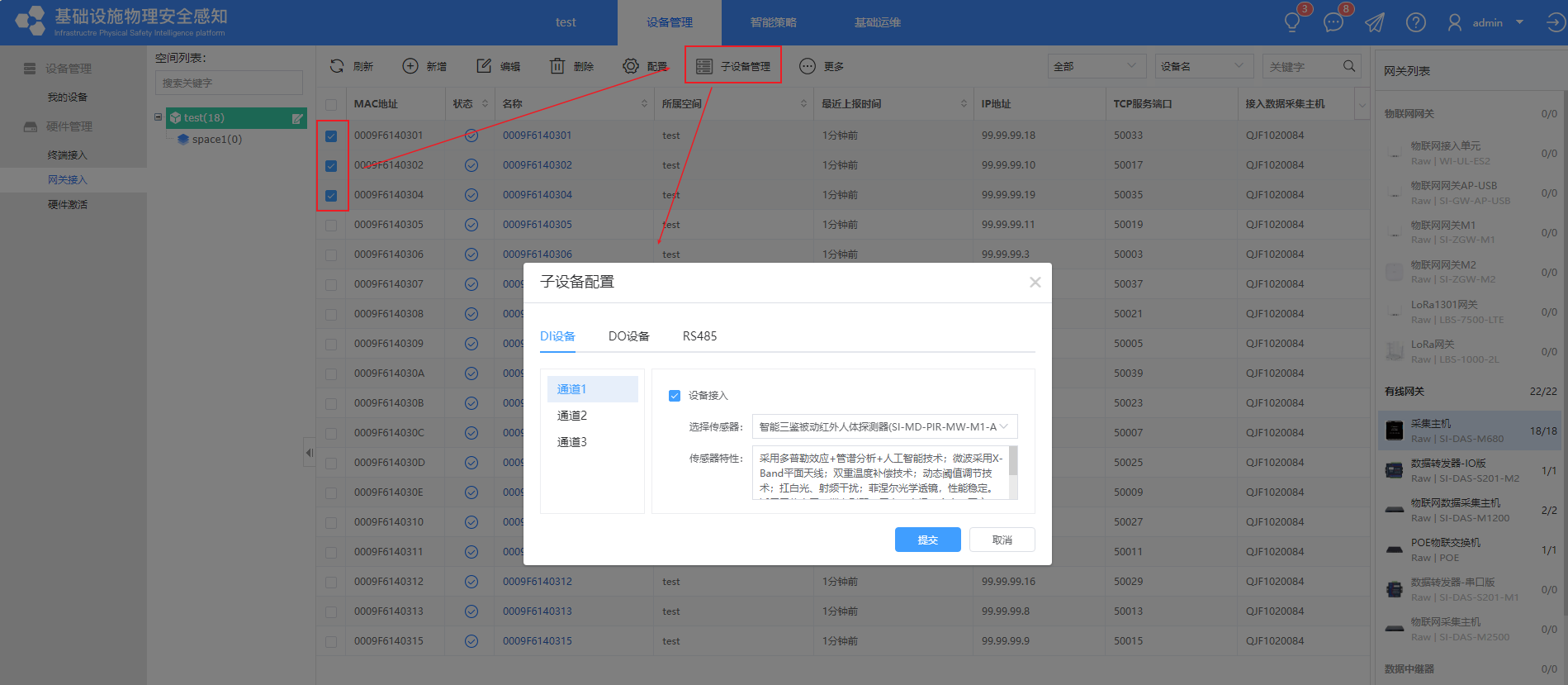

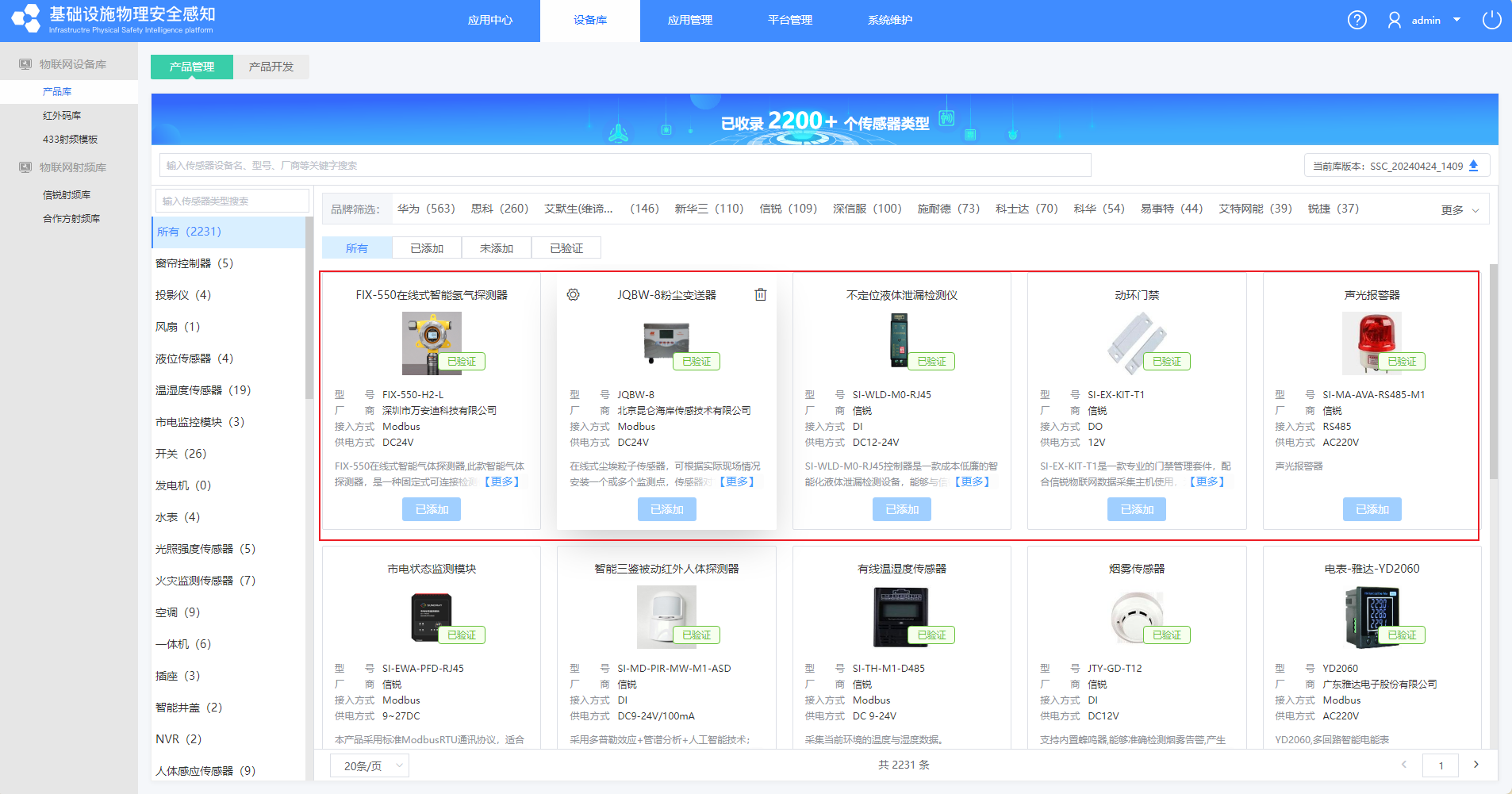

5.1.3.1设备库中添加需要上线的设备

5.1.3.2网关接入页面添加M680子设备

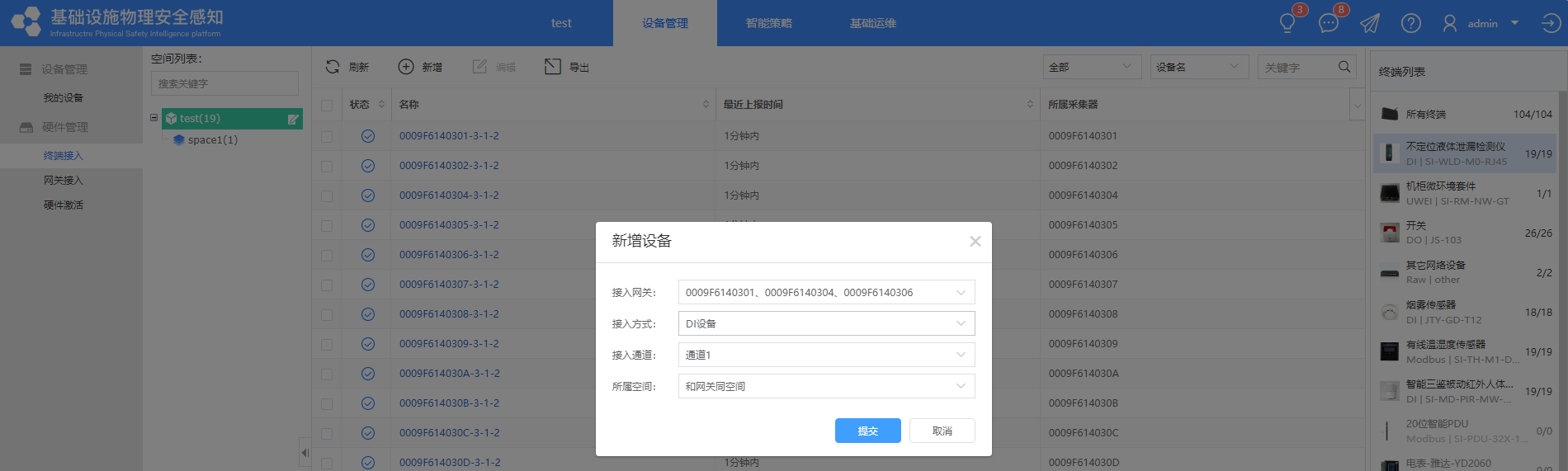

5.1.3.3终端接入页面添加M680子设备

注意：

1、M680采集主机仅支持以下表格所列型号，其他型号及第三方对接的传感器均不支持，DI、DO设备没有限制，支持平台已对接过的设备

序号	型号	设备名称
1	SI-TH-M1-D485	有线温湿度传感器
2	SI-EWA-PFD-RJ45	市电状态监测模块
3	SI-MA-RN-RJ45	短信电话报警模块
4	SI-MA-AVA-RS485-M1	声光报警器
5	YD2060	电表-雅达-YD2060
6	JQBW-8	JQBW-8粉尘变送器
7	FIX-550-H2-L	FIX-550在线式智能氢气探测器
8	SI-WLD-CT-M1-D485-LOC	定位漏水检测仪
9	SI-PDU-32X-6B-M-RS485	6位智能PDU
10	SI-PDU-32X-10B2C-M-RS485	12位智能PDU
11	SI-PDU-32X-16B4C-M-RS485	20位智能PDU
12	S80-A3-ATHT03-A01	机柜温度寄存器

2、所有口不支持串联，只支持接1个设备

5.2M1200卫星模式维护

5.2.1修改卫星模式的起始IP

①修改M1200的起始IP

②修改M1200的起始IP之后，M1200管理的M680会自动在10分钟内重新上线，若需要快速上线，可以每隔5s，使用一次卫星模式扫描，连续使用3次

5.2.2开启关闭卫星模式

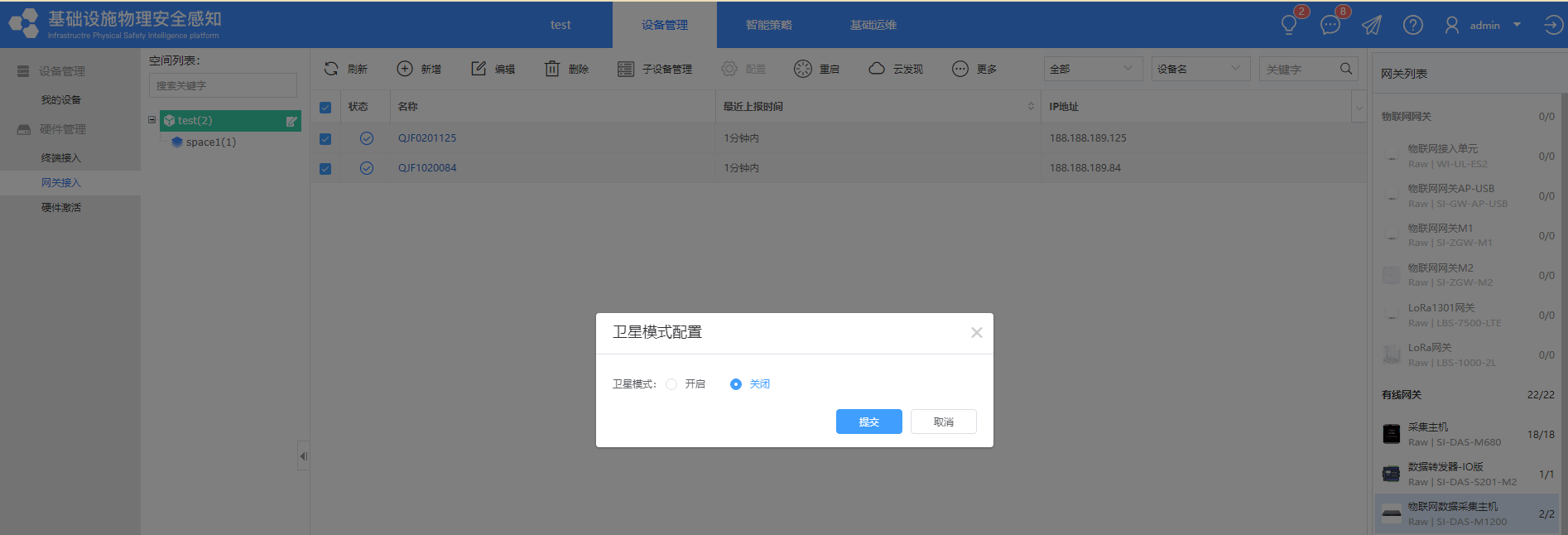

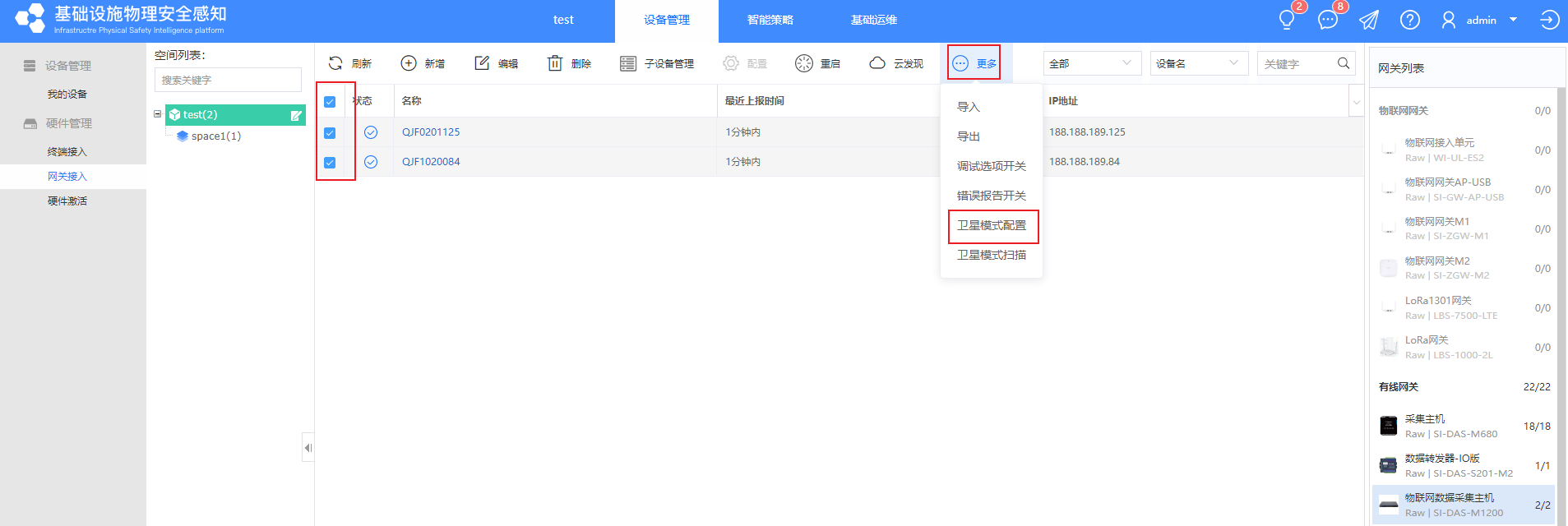

① 可以单个或批量开启、关闭M1200采集主机的卫星模式

注意：

1、关闭M1200卫星模式之后，其下的M680采集主机会离线，或通过同平台其它M1200采集主机上线

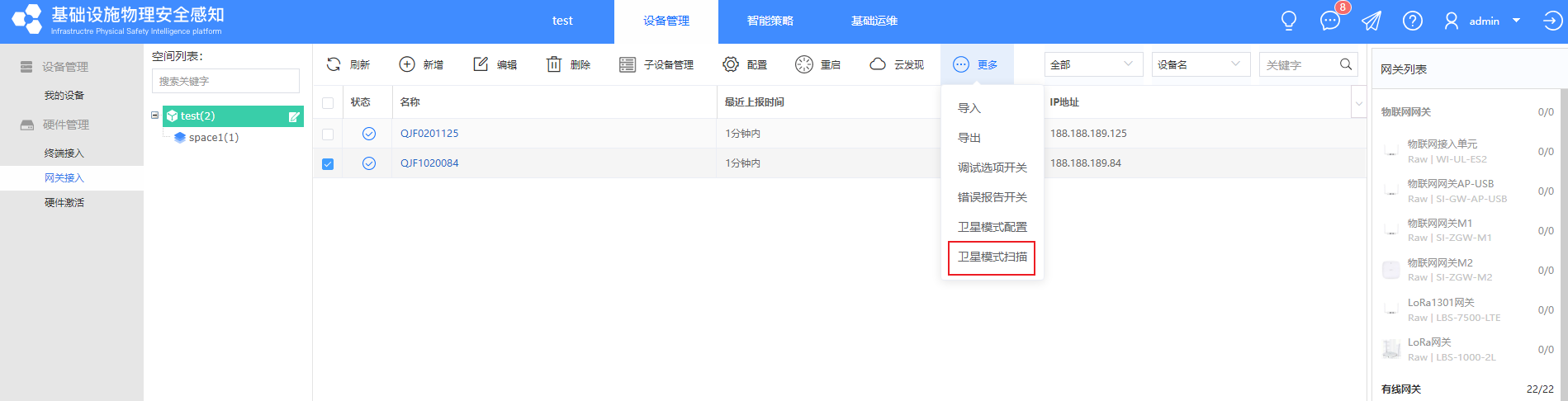

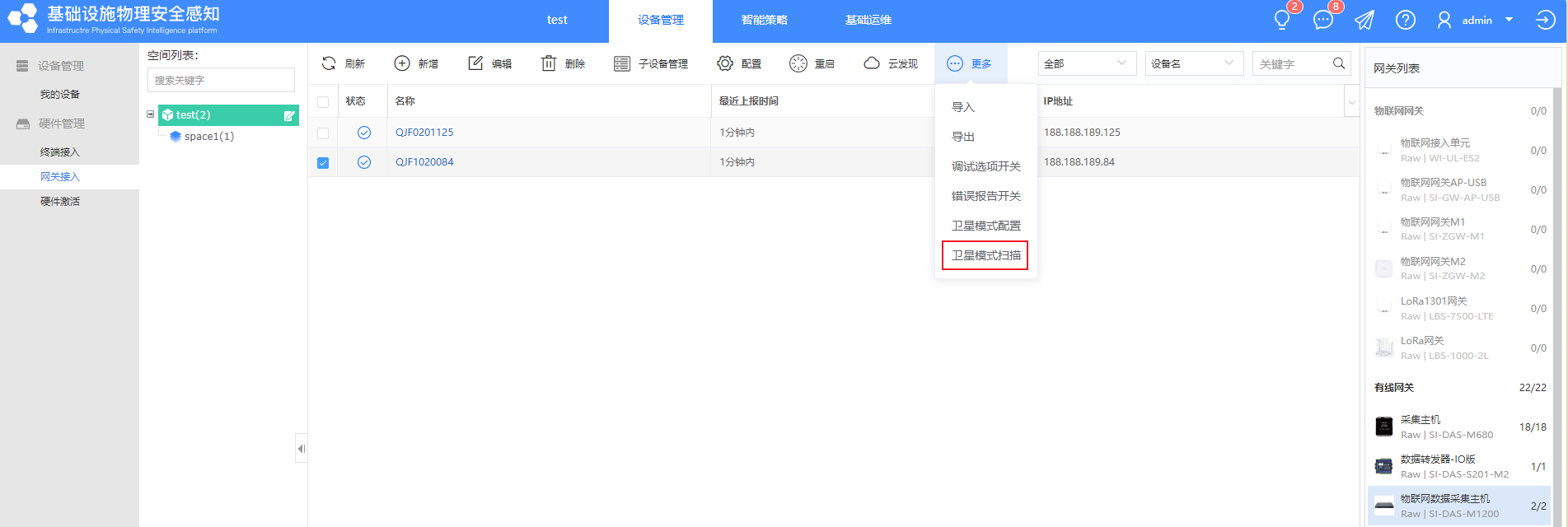

5.2.3卫星模式扫描

① 卫星模式扫描是M1200立即去发现环境中未上线的M680采集主机，并为其分配IP地址

② 可以单个或批量控制M1200进行卫星模式扫描

② 可以控制M1200开启/关闭定时扫描功能，开启后M1200采集主机会每5分钟一次自动扫描当前网络中的设备

注意：若M1200采集主机未开始卫星模式，则扫描会失败

5.2.4灾备上线

① M680采集主机可以通过平台上任意一台开启了卫星模式的M1200采集主机上线，无需额外操作，避免了因所属M1200采集主机离线或其它问题导致下接的M680离线，从而实现M680无缝切换场景，保持环境监控。

5.3采集主机管理

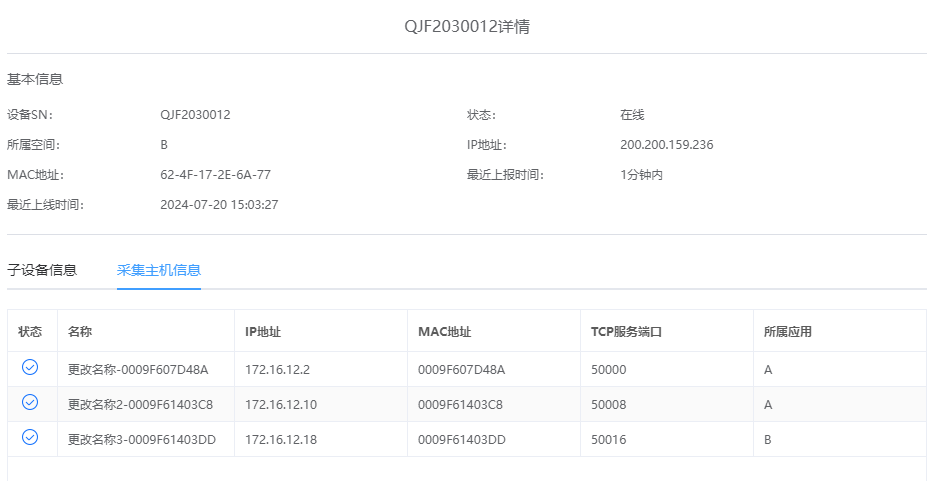

5.3.1M1200设备详情

① 可以通过点开M1200采集主机的设备详情，查看到当前有哪些M680通过这台M1200上线，还可以看到这些M680的状态和参数信息等

5.3.2M680设备串口管理

① 支持更改M680设备的串口配置，包括波特率，停止位，数据位，校验位

6.产品升级

1.1.OTA升级

不支持平台OTA升级

7.恢复出厂设置

1.2.本地恢复

不支持本地恢复出厂设置
