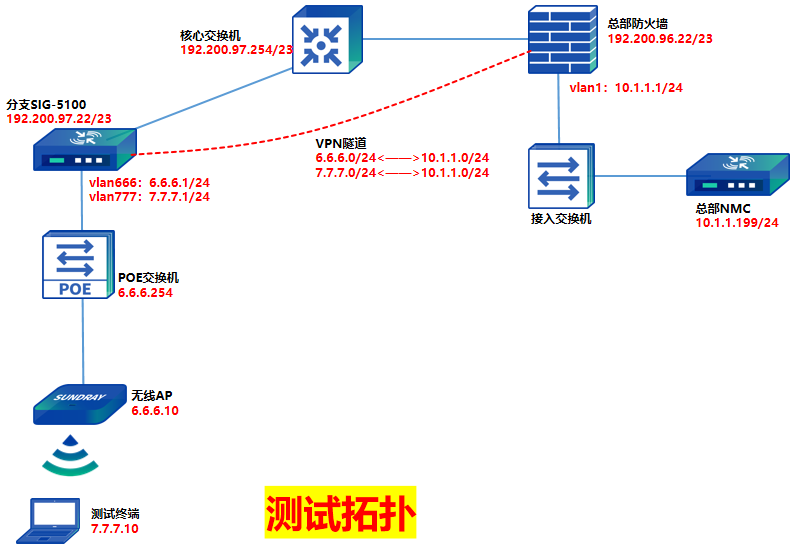

SIG部署在分支出口，利旧现有出口线路，与总部防火墙组建VPN。SIG、AP、交换机等设备通过VPN，访问总部NMC内网地址上线。部分内网业务也通过VPN访问至总部数据中心，分支其余互联网流量则经由本地出口直接访问。
1、总部部署NMC，配置基础网络，使其能正常访问外网，出口设备做好端口映射；
2、网点SIG调试，跨公网上线到总部NMC，开启DHCP并配置option 43字段；
3、在总部NMC上配置分支SIG的VPN，使其分支网段能正常访问总部网段；
4、总部NMC上启用SIG分支云发现功能，配置为NMC内网地址，使其通过本地子网上线到总部NMC；
5、在总部NMC上激活分支AP/交换机。
1、中心端NMC配置基础网络，此处不再赘述，可参考信锐Support平台链接：
https://support.sundray.com/productDocument/read?product_id=16&version_id=1081&category_id=4896
2、在总部出口设备上映射NMC以下端口：
TCP 5000，控制隧道端口，用于中心端下发命令到分支端
UDP 5000，数据隧道端口，用于中心端下发配置到分支端
UDP 7777，用于发现AP
TCP 7778，用于发现AP
UDP 7779， 用于SIG发现nmc的端口
UDP 7077、5246、5247，数据隧道端口，用于web认证弹Portal页面
TCP 7070，控制隧道端口，用于AP和控制器建立控制隧道
TCP 800，用于AP从NAC上下载img镜像文件升级
TCP 443映射到TCP44345，NMC管理页面
TCP 22345映射到TCP22345，NMC后台

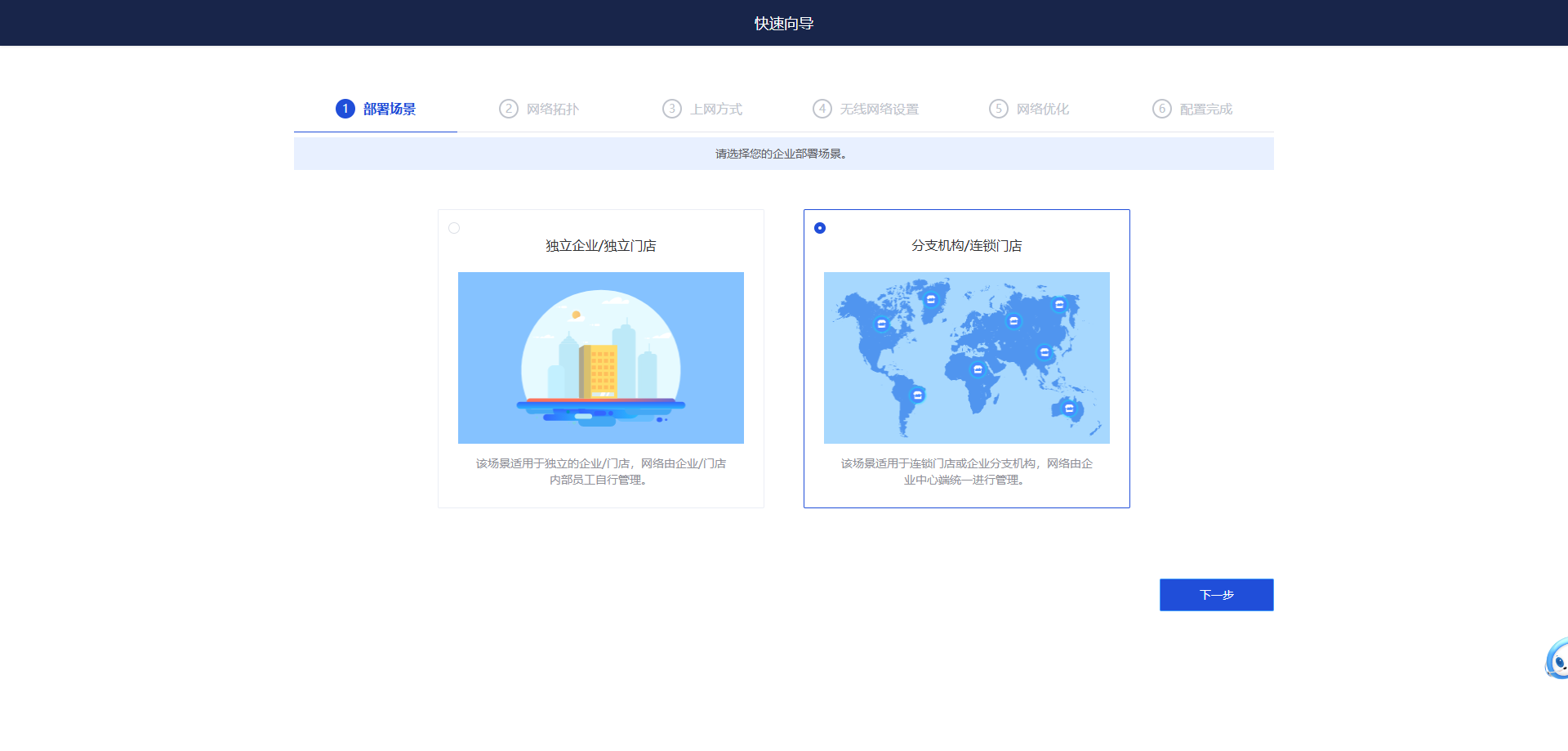

1、开局部署场景选择“分支机构/连锁门店”，然后点击下一步；
2、网络拓扑选择“出口模式”，然后点击下一步；
注意：如果选择旁路模式，SIG的本地子网、NAT、VPN等功能会失效，只能配置一个WAN口的管理IP。

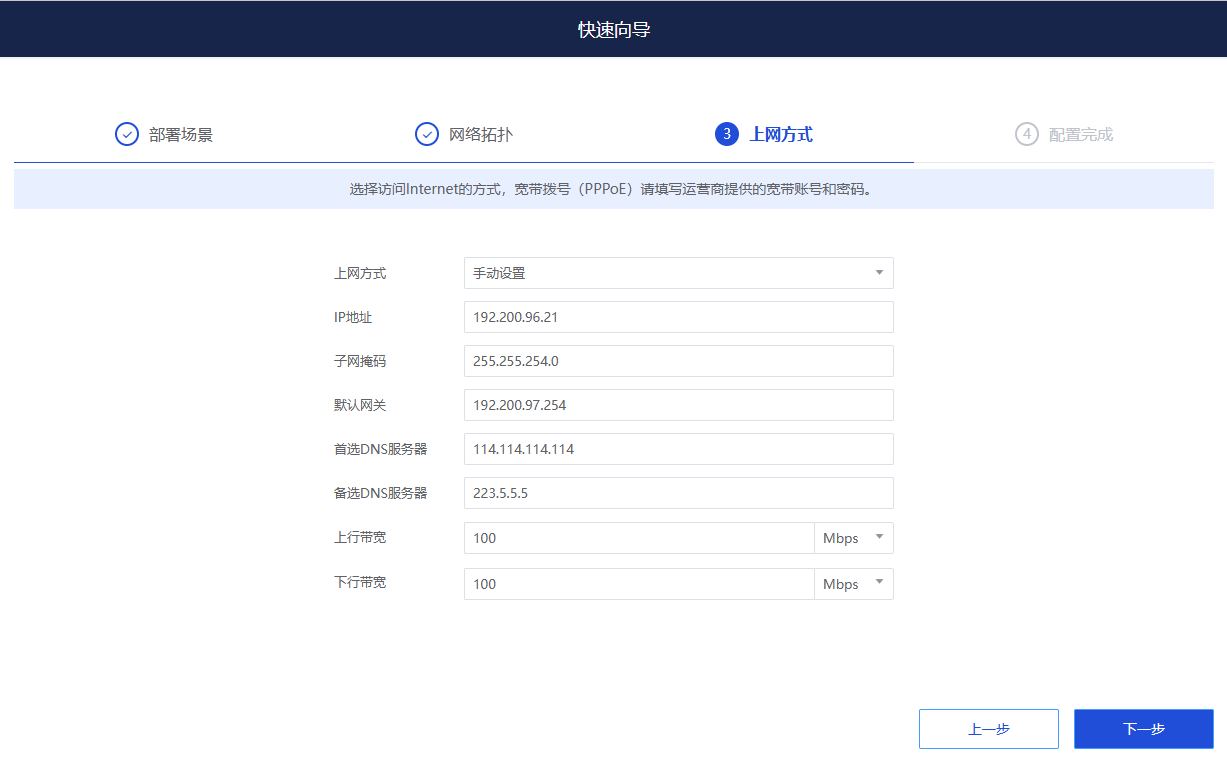

3、上网方式根据实际分支场景配置，然后点击下一步；
此处为测试环境，选择了“手动设置”，并固定了SIG的WAN口地址；

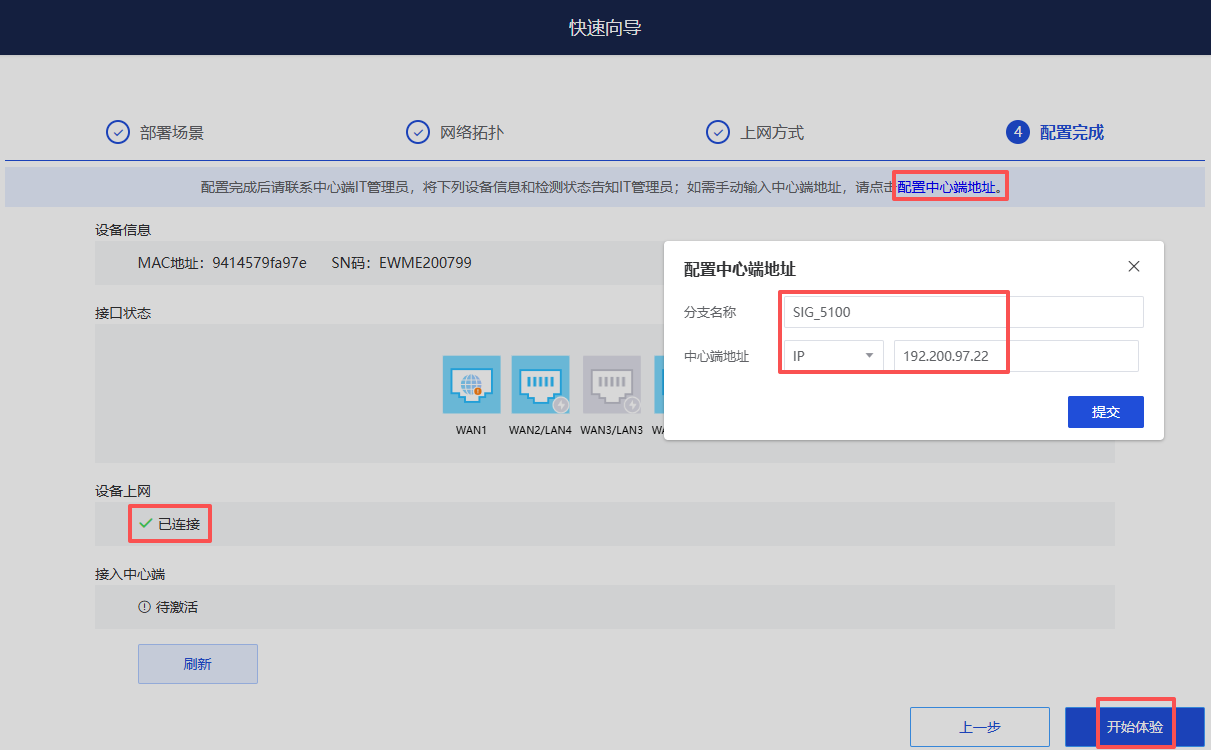

4、【配置中心端地址】，为总部NMC的出口公网地址，提交后点击【开始体验】。

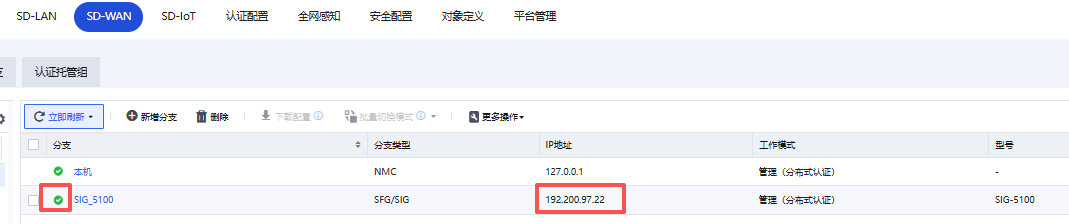

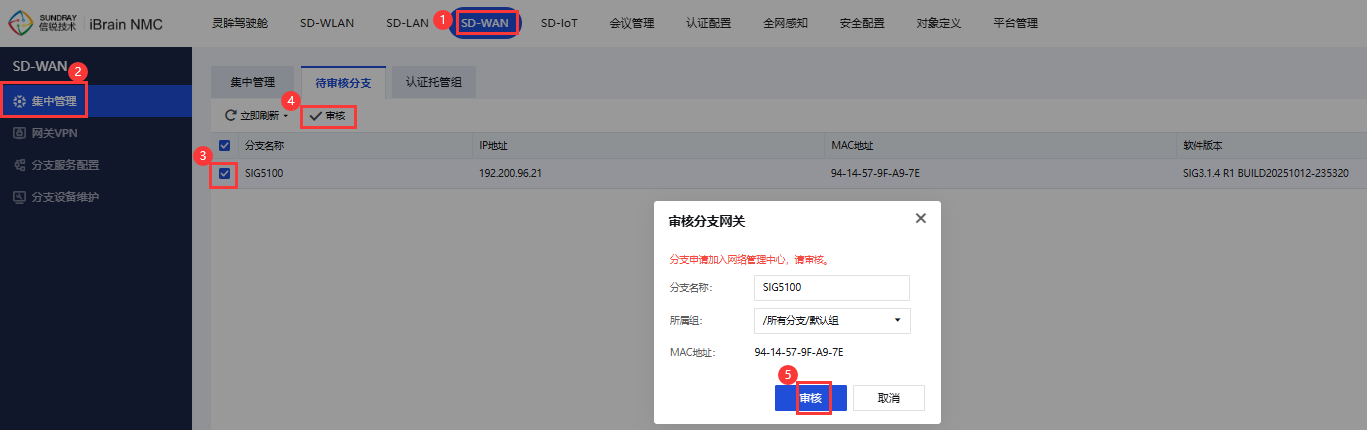

5、在总部NMC上审核分支SIG，可以看到SIG以公网地址上线到NMC。

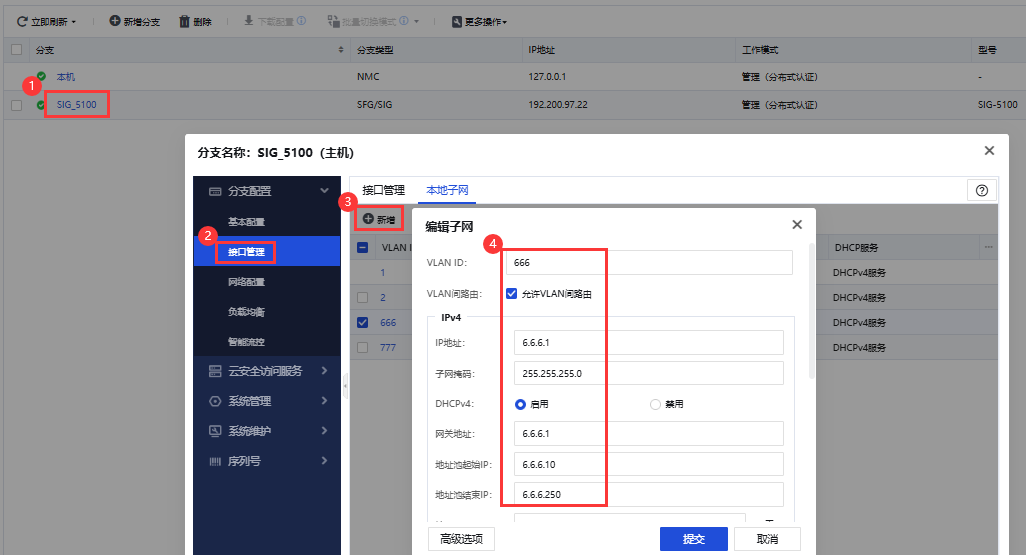

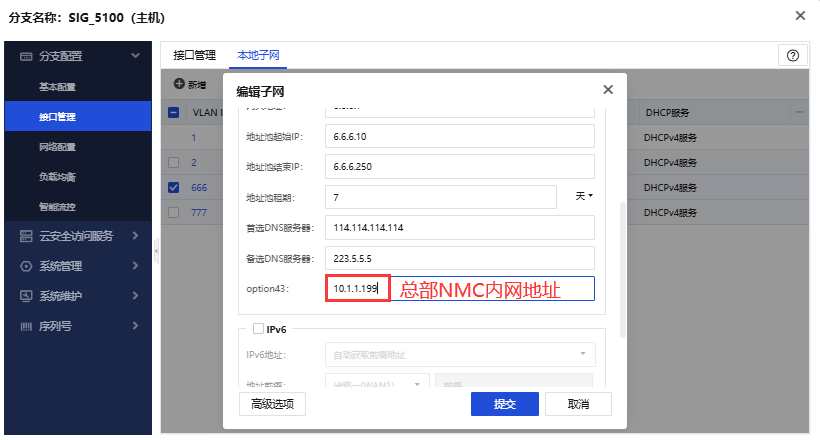

1、在总部NMC上配置分支SIG的本地子网，新增vlan666，开启DHCP服务，并配置option 43字段为NMC的内网地址；
1、在【SD-WAN】-【网关 VPN】里，点击“新增”按钮，输入以下必填字段：
相关字段说明如下：
【名称】：必填，VPN对端名称（本地有效），设备对接多个VPN时用做区分；
【适用网关】：必填，选择分支端的SIG；
【地址类型】：必填，根据VPN对端设备选择，可以配置“对端是固定IP”，或者“对端是固定域名”，以及“对端是动态IP”；
【IP地址】：当【地址类型】选择“对端是固定IP”时必填，此处填写VPN对端公网地址。当【地址类型】选择“对端时固定域名”时，此处填写VPN对端域名。当【地址类型】选择“对端是动态IP”时，此处无需填写，自动隐藏；
【共享密钥】：必填，必须和VPN对端保持一致；
在【本/对端网段】里，点击“添加”按钮，输入本端网段与对端网段，确保和对端VPN设备配置相反。

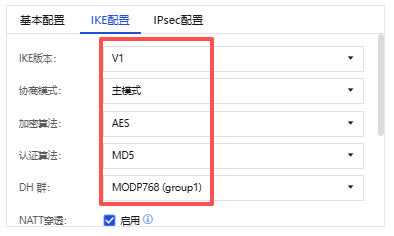

2、IKE与IPSec配置里的内容，需要和对端VPN设备配置保持一致。

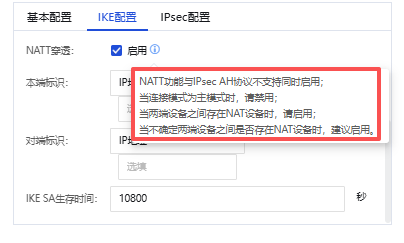

注意：当两端设备之间存在NAT设备时（如家用路由器），必须启用NATT穿透（通常使用UDP 4500端口）。

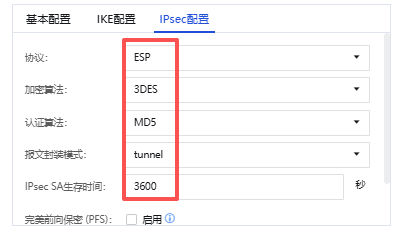

3、IPSec配置，需要和对端VPN设备配置保持一致。

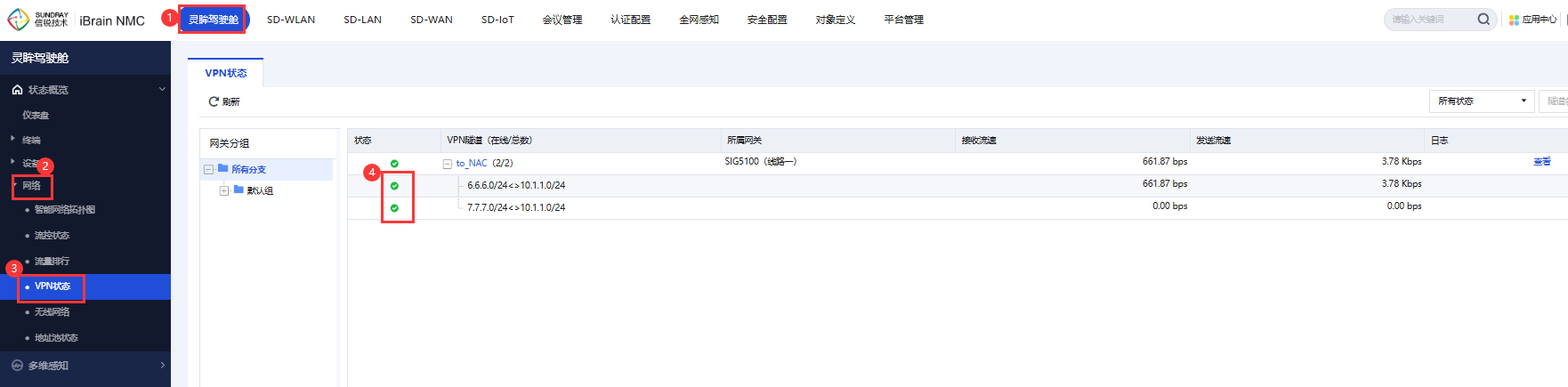

4、在【灵眸驾驶舱】-【网络】-【VPN状态】里，可以查看刚创建的VPN策略变为“已连接”。

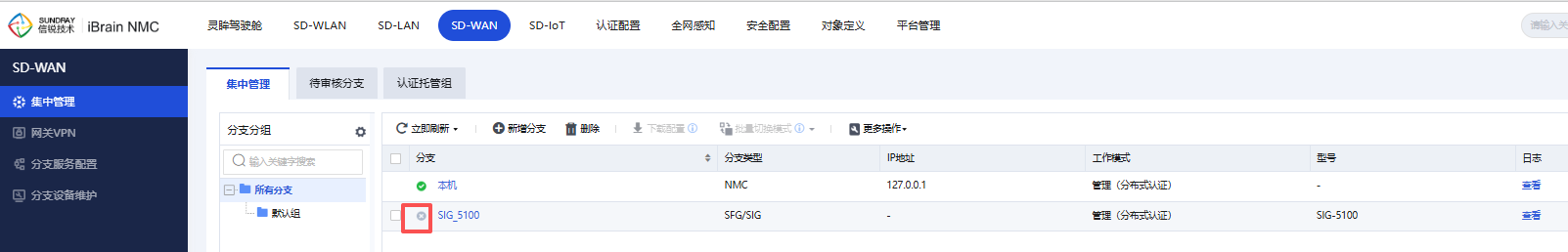

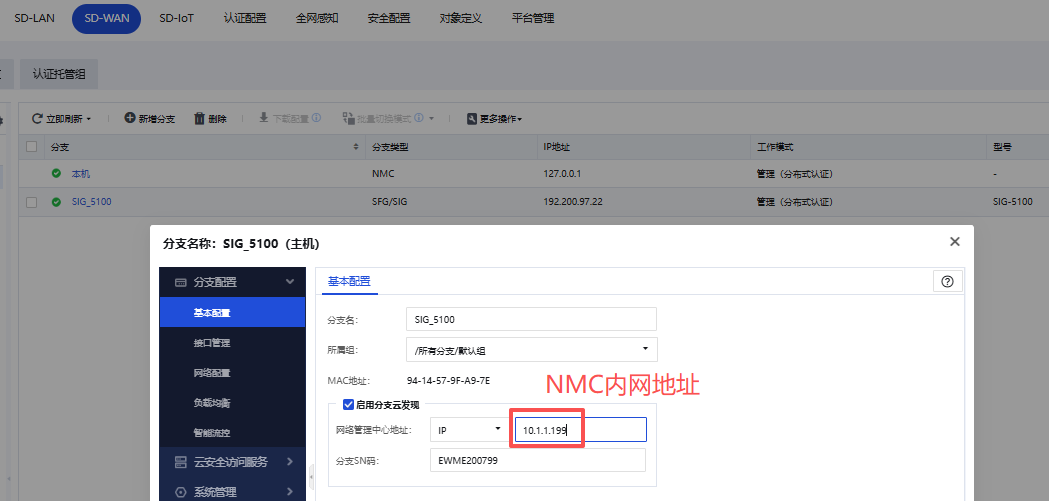

1、在NMC平台里，选中对应分支SIG，勾选“启用分支云发现”，配置IP为总部NMC的内网IP地址。

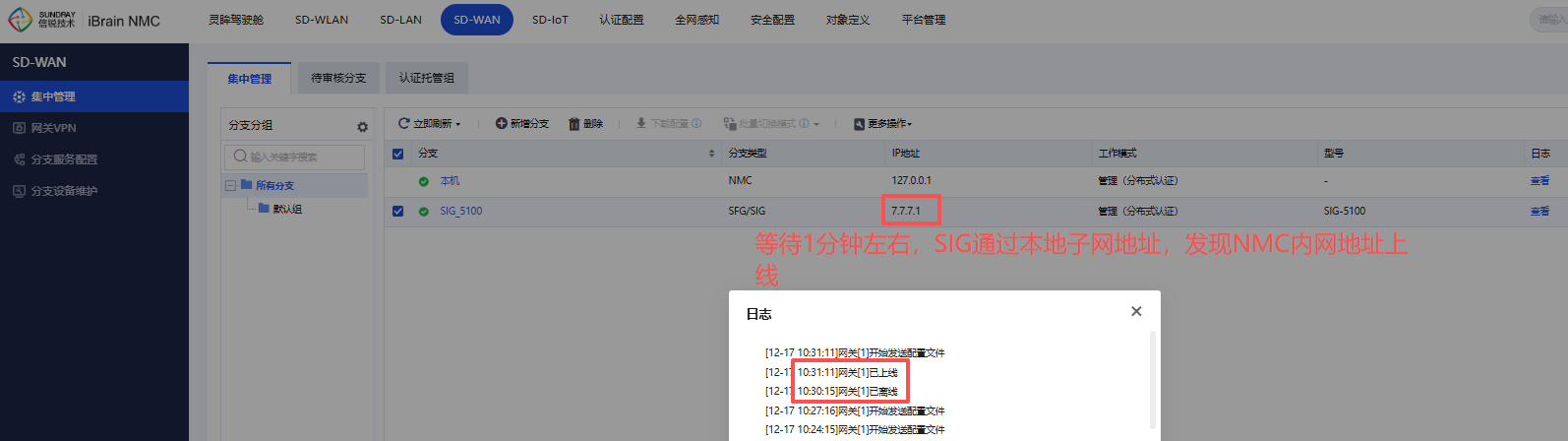

2、并在总部出口防火墙上，关掉NMC的端口映射，SIG短暂离线1分钟左右后，可以通过VPN隧道，使用本地子网内的地址与NMC恢复通信。
3、此时在NMC上能看到SIG的地址是本地子网地址，而非分支出口公网地址。

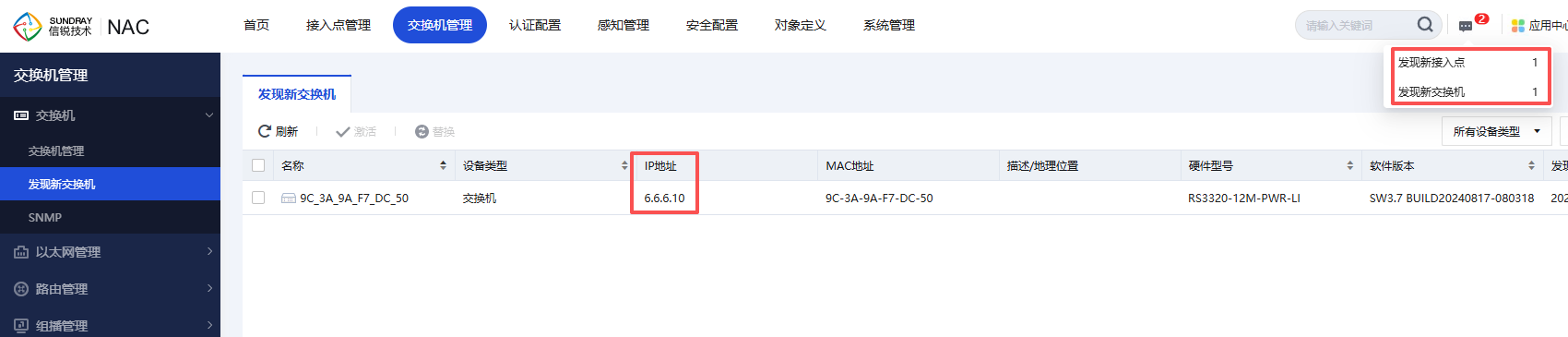

1、VPN组网成功后，在总部NMC上可以自动发现分支SIG下的AP、交换机，点击激活上线即可。
1、前期需要注意设备选型：设备VPN吞吐要大于网点出口带宽、总部可创建的VPN条目数需要大于分支总数；
2、提前规划各分支的IP地址段，确保各分支端走VPN隧道的本地网段不存在重叠。
3、IPSec会增加报文长度，若超过中间网络的MTU，可能导致协商异常，需调整MTU或启用分片；
4、当VPN协商失败时，重点查看对应日志，因为日志通常会明确提示阶段1或阶段2协商失败的原因。
