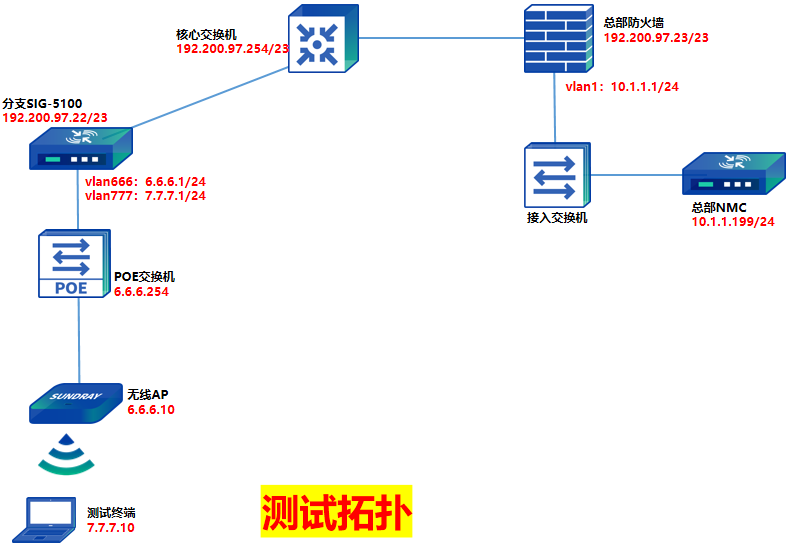

1、组网拓扑及说明

SIG部署在分支出口，利旧现有出口线路。SIG、AP、交换机等分支设备跨公网，访问总部NMC出口公网地址上线，所有流量经由本地出口直接访问。

2、配置思路

1、总部部署NMC，配置基础网络，使其能正常访问外网，出口设备做好端口映射；

2、网点SIG调试，跨公网上线到总部NMC，开启DHCP并配置option 43字段；

3、在总部NMC上激活分支AP/交换机。

3、详细配置步骤

3.1 中心端部署NMC

1、中心端NMC配置基础网络，此处不再赘述，可参考信锐Support平台链接：

https://support.sundray.com/productDocument/read?product_id=16&version_id=1081&category_id=4896

2、在总部出口设备上映射NMC以下端口：

TCP 5000，控制隧道端口，用于中心端下发命令到分支端

UDP 5000，数据隧道端口，用于中心端下发配置到分支端

UDP 7777，用于发现AP

TCP 7778，用于发现AP

UDP 7779， 用于SIG发现nmc的端口

UDP 7077、5246、5247，数据隧道端口，用于web认证弹Portal页面

TCP 7070，控制隧道端口，用于AP和控制器建立控制隧道

TCP 800，用于AP从NAC上下载img镜像文件升级

TCP 443映射到TCP44345，NMC管理页面

TCP 22345映射到TCP22345，NMC后台

3.2 分支SIG设备开局

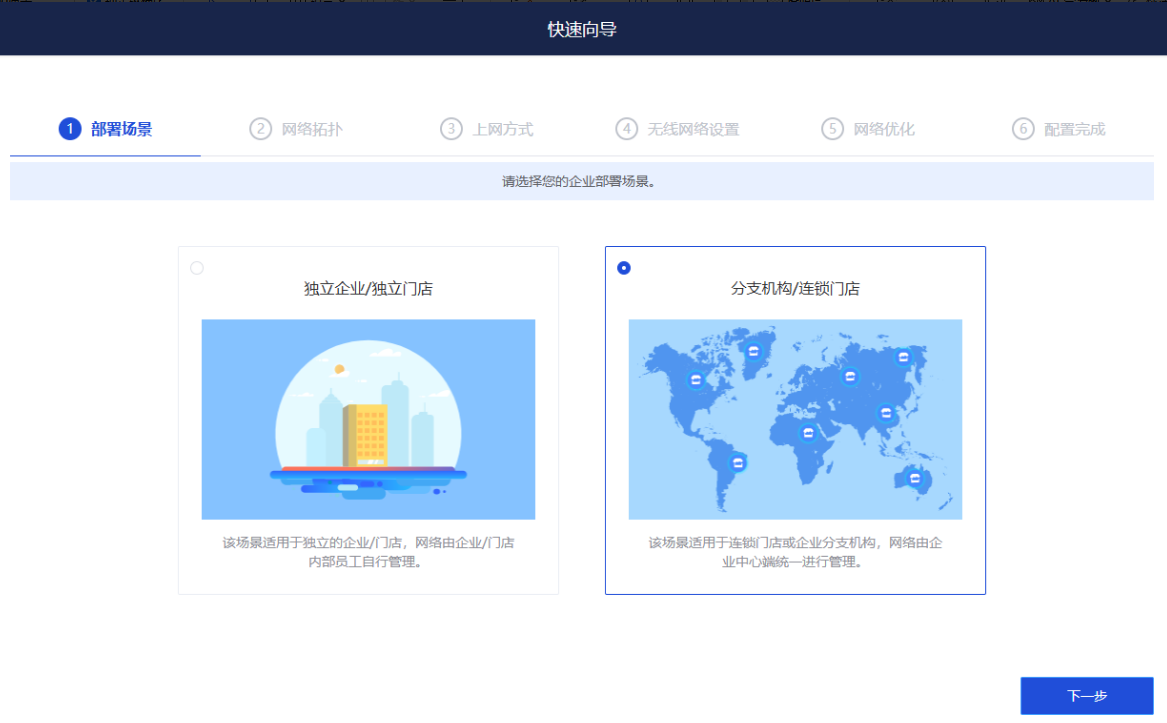

1、开局部署场景选择“分支机构/连锁门店”，然后点击下一步；

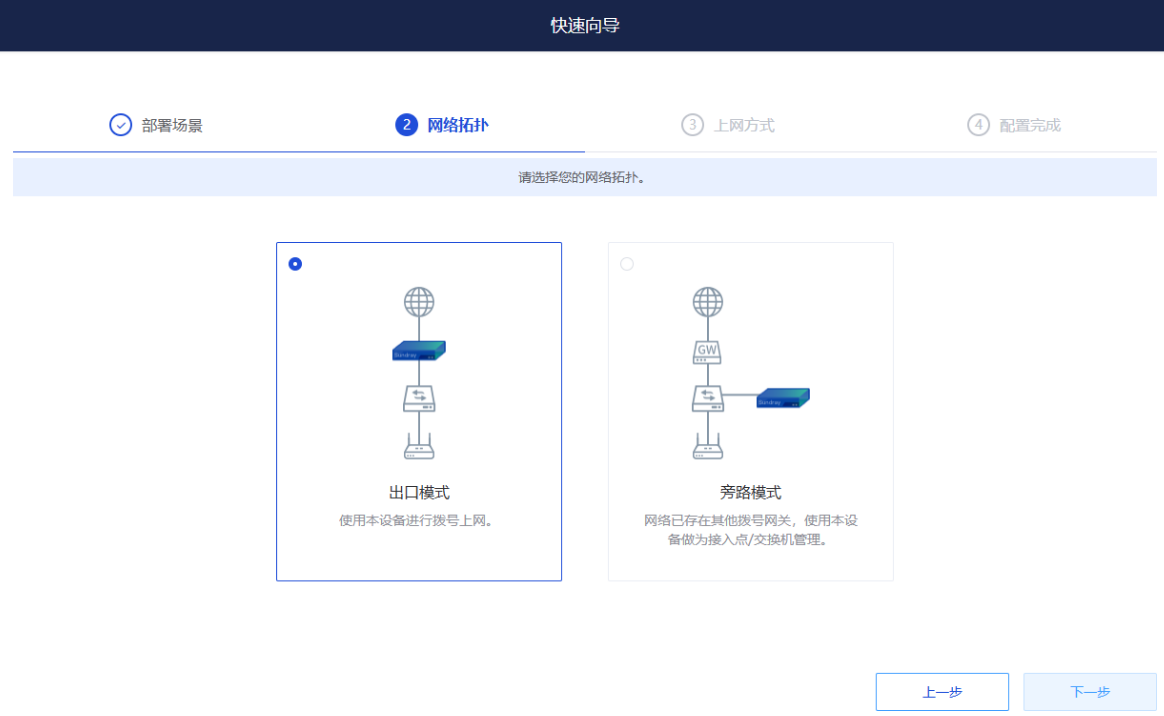

2、网络拓扑选择“出口模式”，然后点击下一步；

注意：如果选择旁路模式，SIG的本地子网、NAT、VPN等功能会失效，只能配置一个WAN口的管理IP。

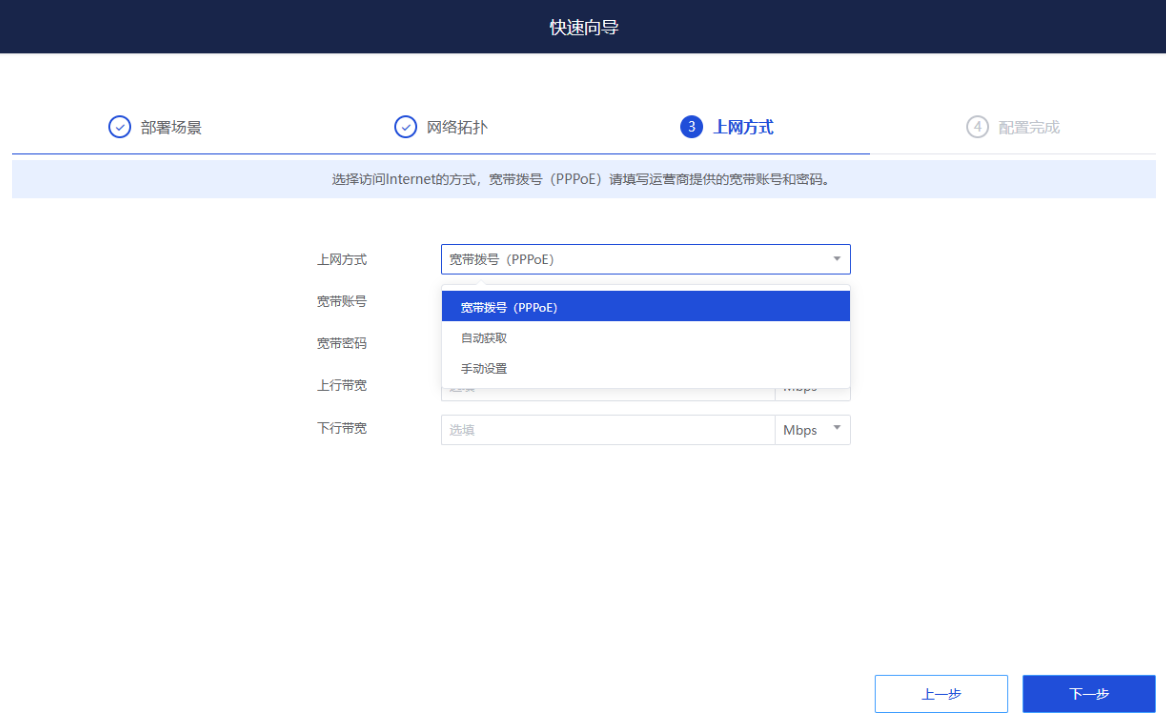

3、上网方式根据实际分支场景配置，然后点击下一步；

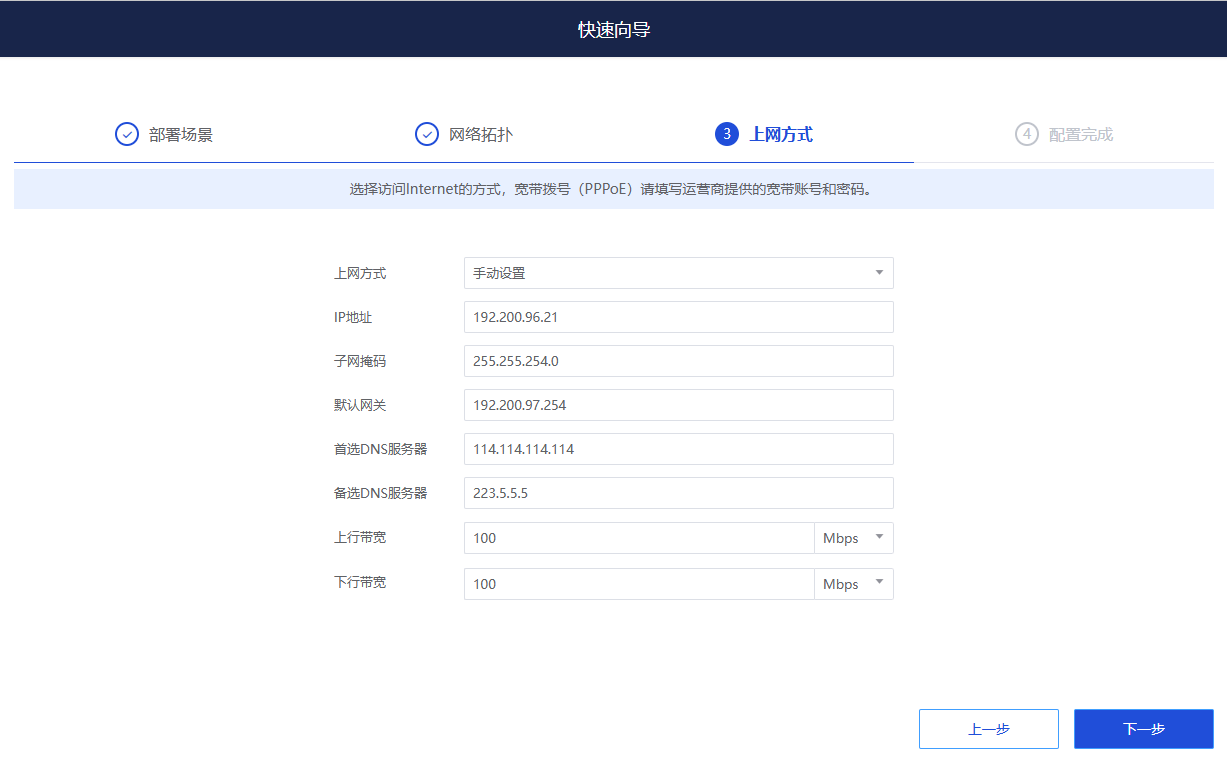

此处为测试环境，选择了“手动设置”，并固定了SIG的WAN口地址；

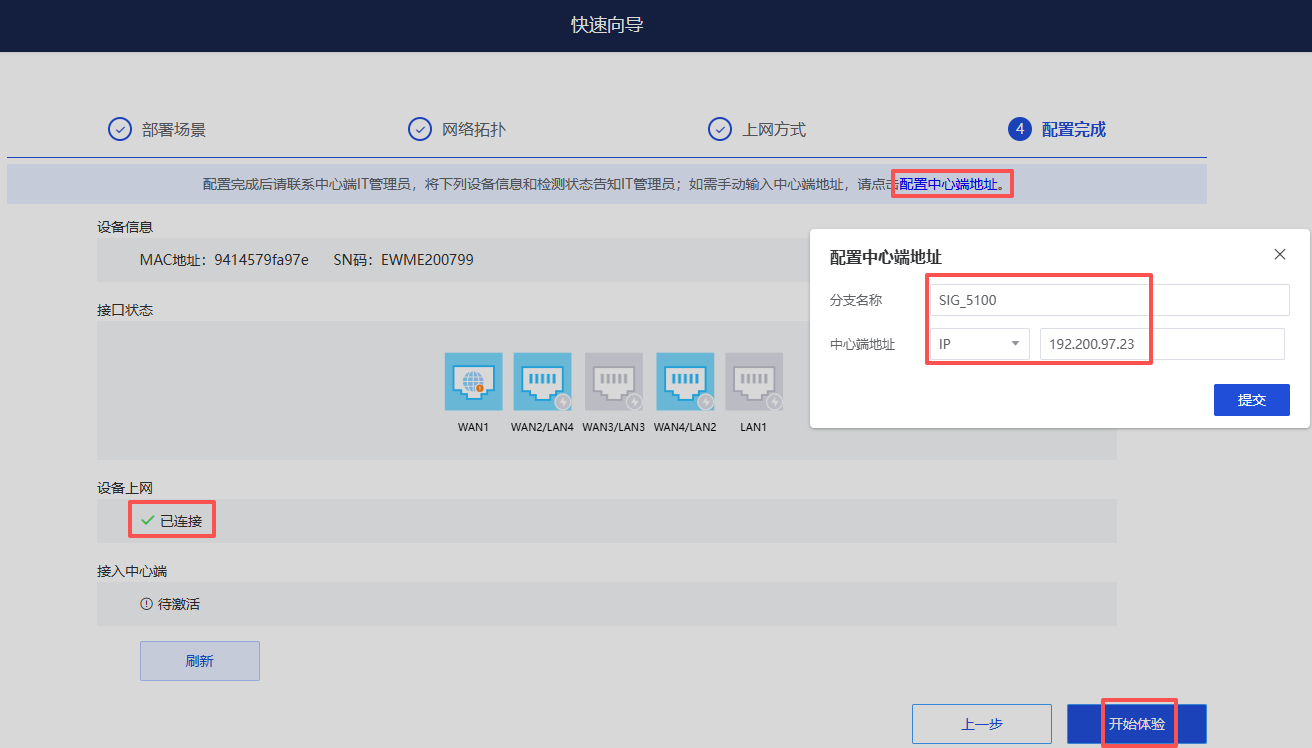

4、【配置中心端地址】，为总部NMC的出口公网地址，提交后点击【开始体验】。

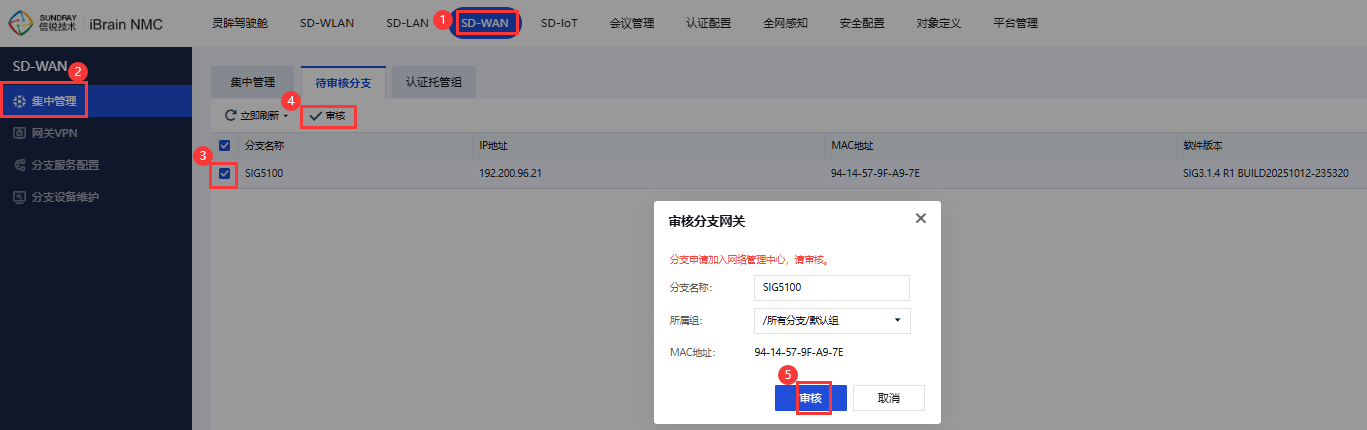

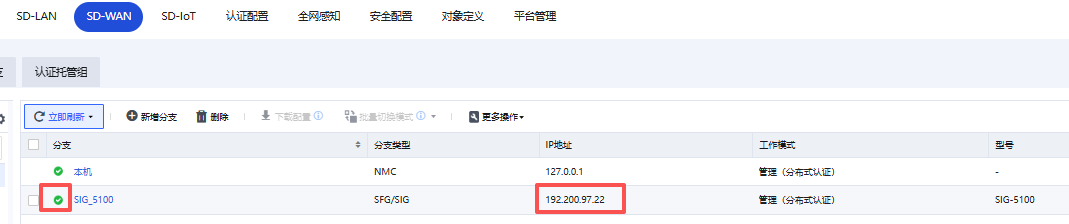

5、在总部NMC上审核分支SIG，可以看到SIG以公网地址上线到NMC。

3.3 配置SIG本地子网

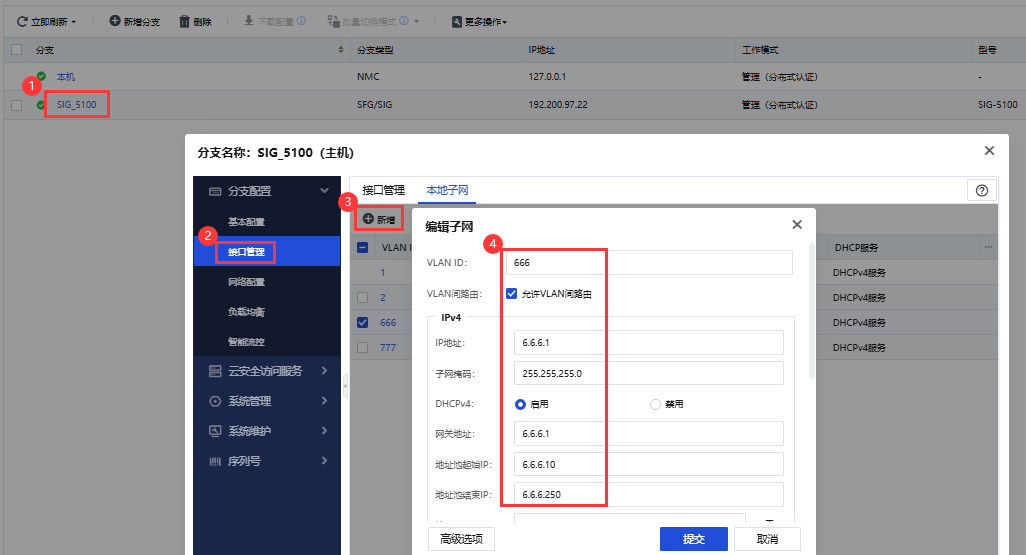

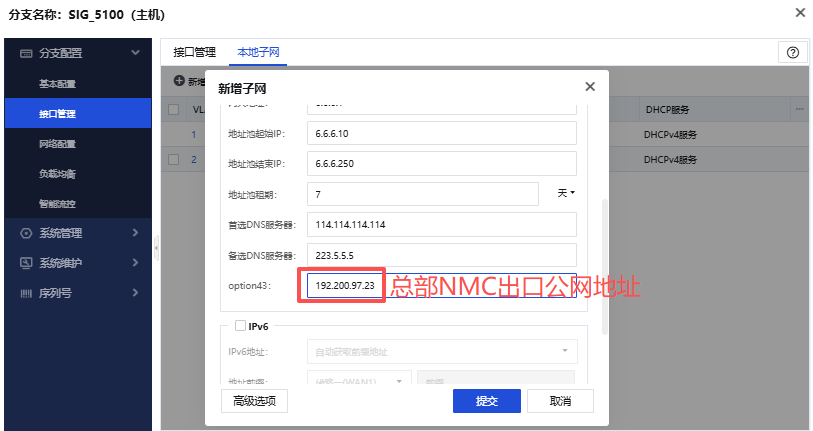

1、在总部NMC上配置分支SIG的本地子网，新增vlan666，开启DHCP服务，并配置option 43字段为总部NMC的公网地址；

3.4 AP/交换机激活上线

1、SIG上线后，在总部NMC上可以自动发现分支SIG下的AP、交换机，点击激活上线即可。
