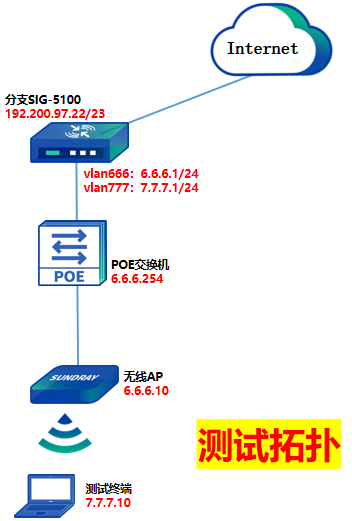

1、 组网拓扑及说明

SIG部署在分支出口，利旧现有出口线路。SIG使用出口模式部署，分支AP、交换机均激活至出口SIG上，所有流量经由SIG做地址转换，再通过本地出口直接访问。

2、 配置思路

1、网点SIG开局调试，选择“独立企业/独立门店”、出口模式，自动发现激活同二层AP；

2、按照地址规划表，配置本地子网，调整LAN口配置；

3、手动激活交换机、其他跨三层AP。

3、 详细配置步骤

3.1.1分支SIG设备开局

1、开局部署场景选择“独立企业/独立门店”，然后点击下一步；

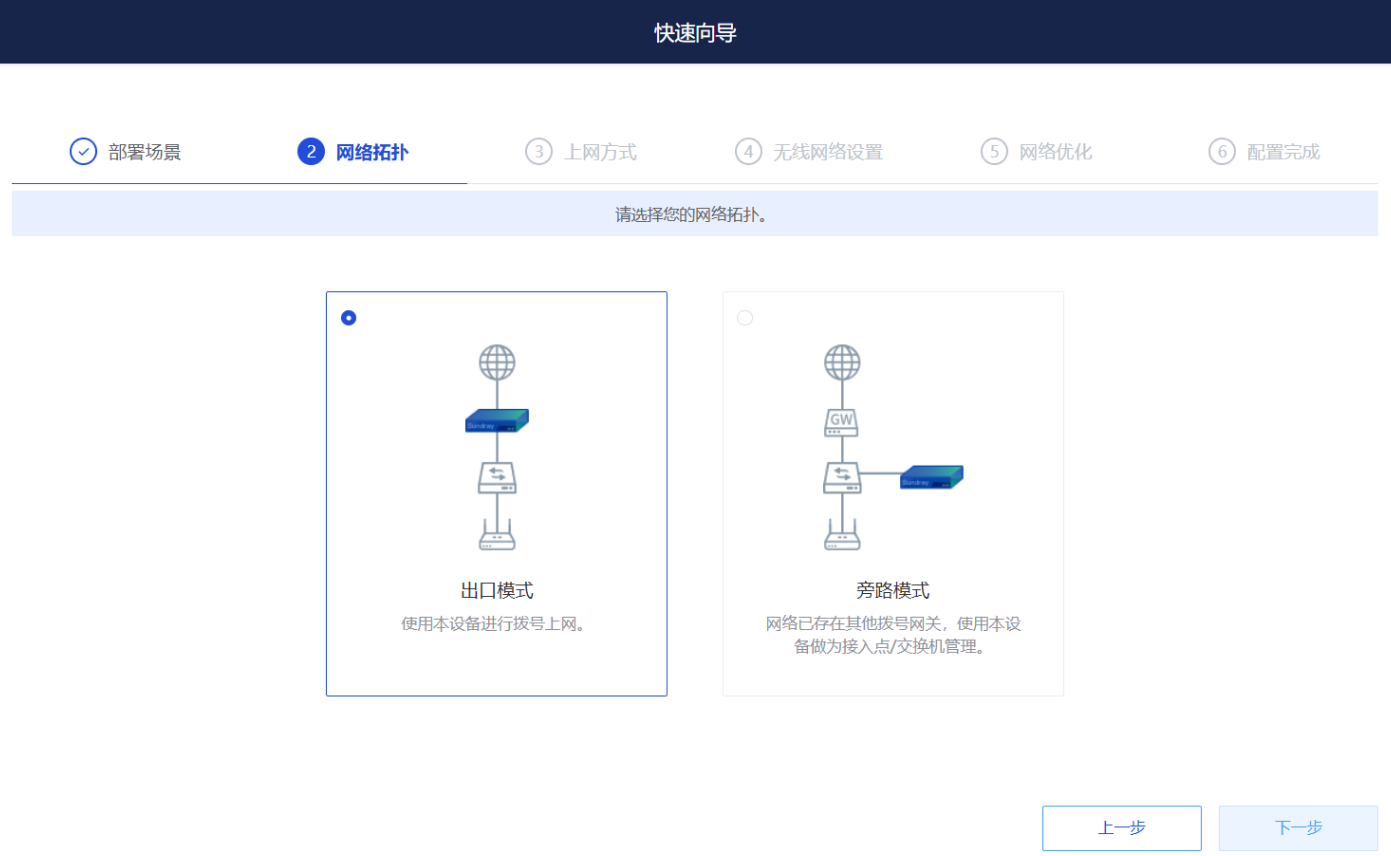

2、网络拓扑选择“出口模式”，然后点击下一步；

注意：如果选择旁路模式，SIG的本地子网、NAT、VPN等功能会失效，只能配置一个WAN口的管理IP。

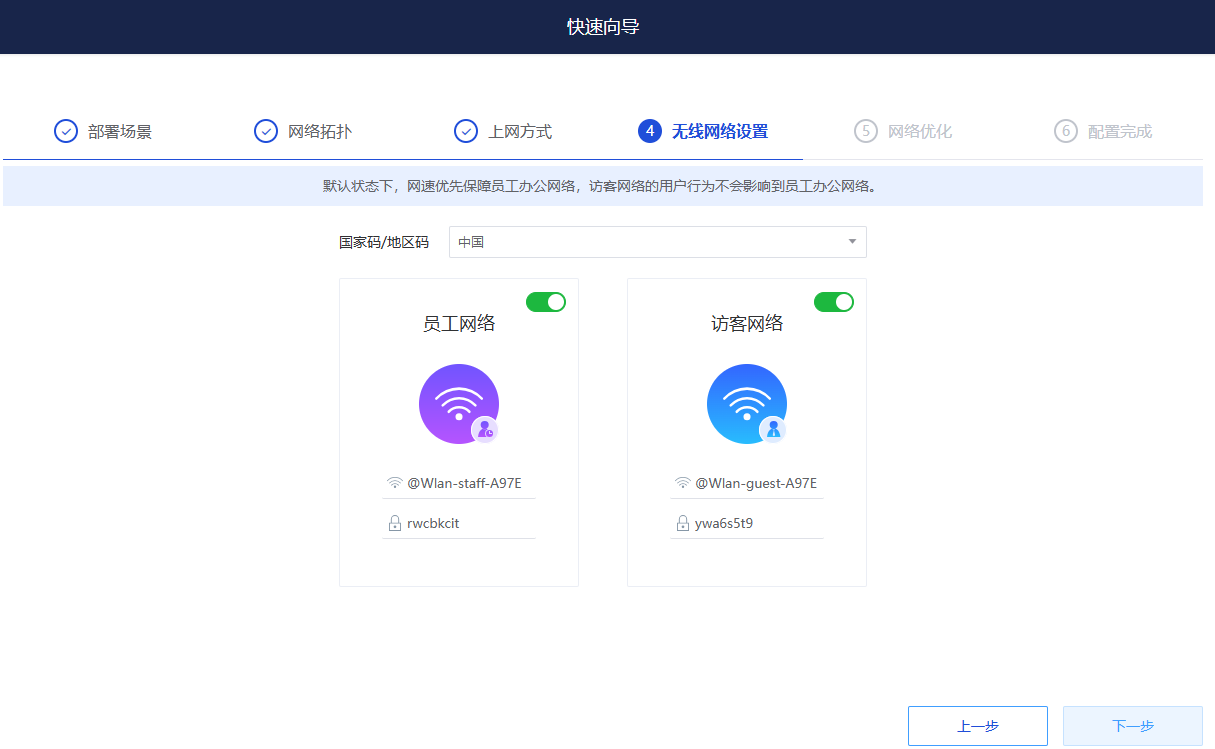

3、无线网络设置，可保持默认，也可根据实际情况手动修改；

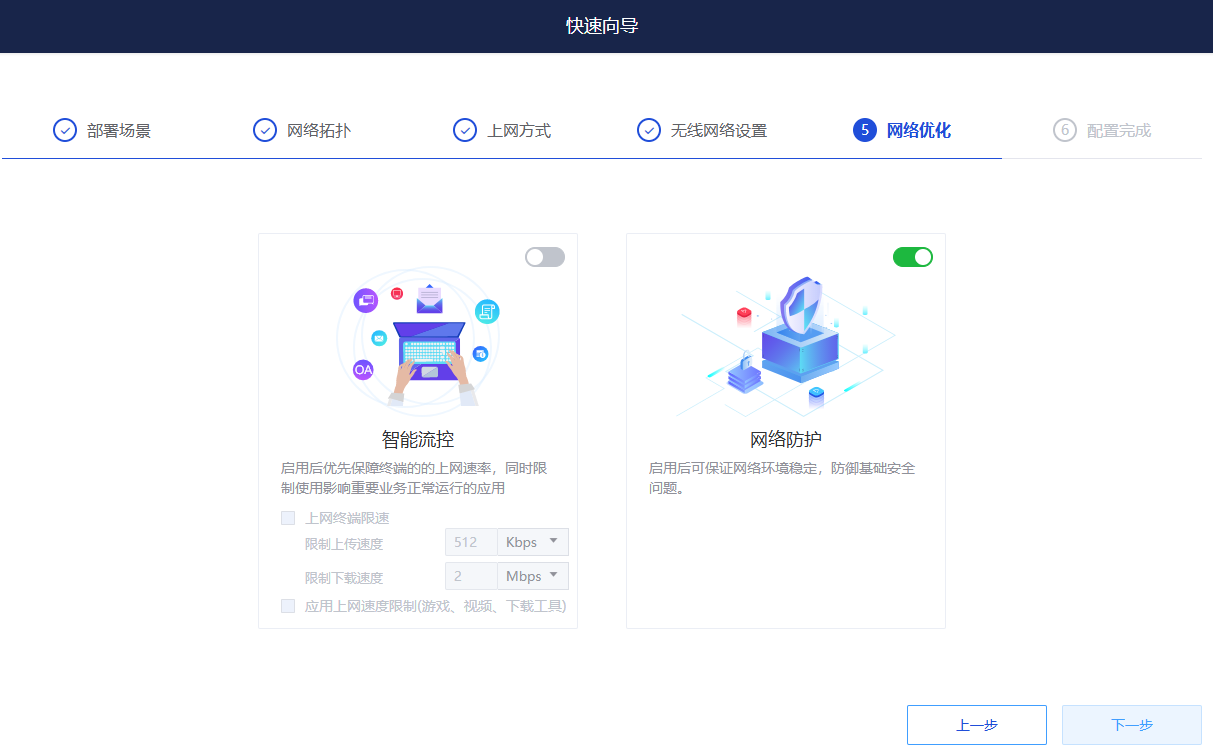

4、网络优化设置，可保持默认，也可根据实际情况手动设置；

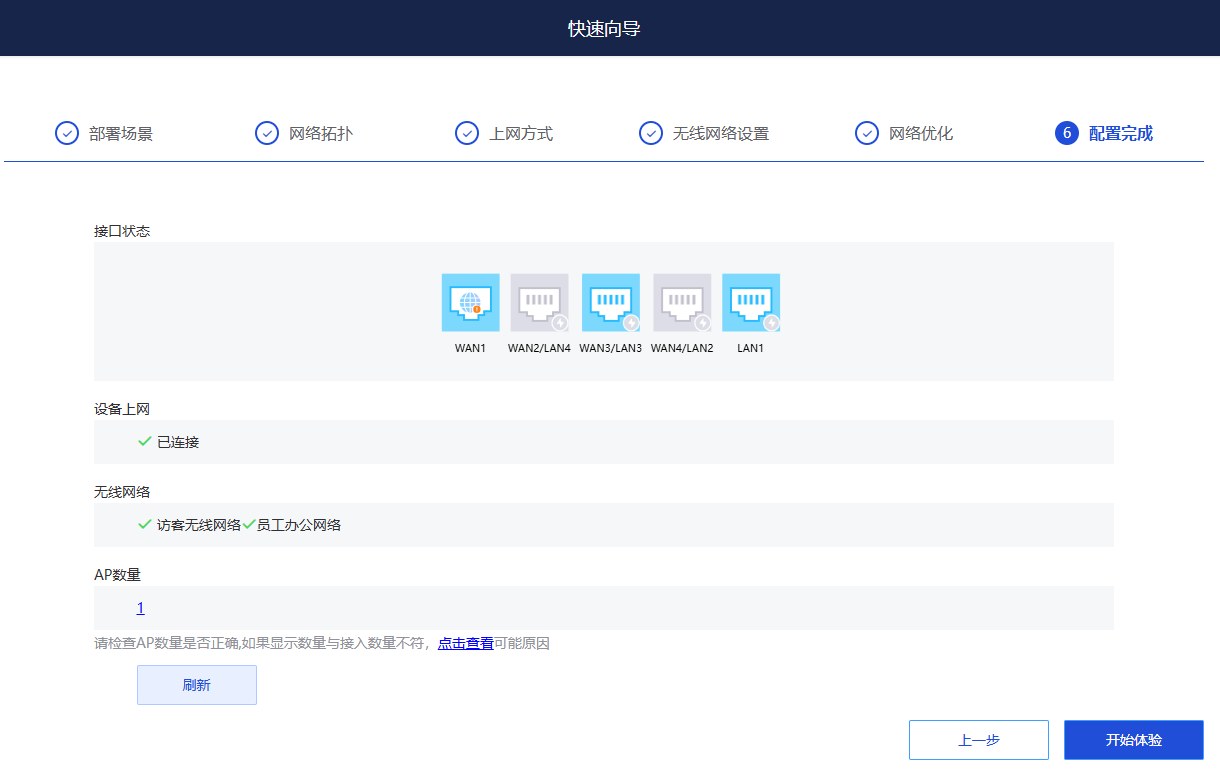

5、开局配置完成，可自动发现同二层无线AP，并自动激活上线。

3.1.2 配置SIG本地子网

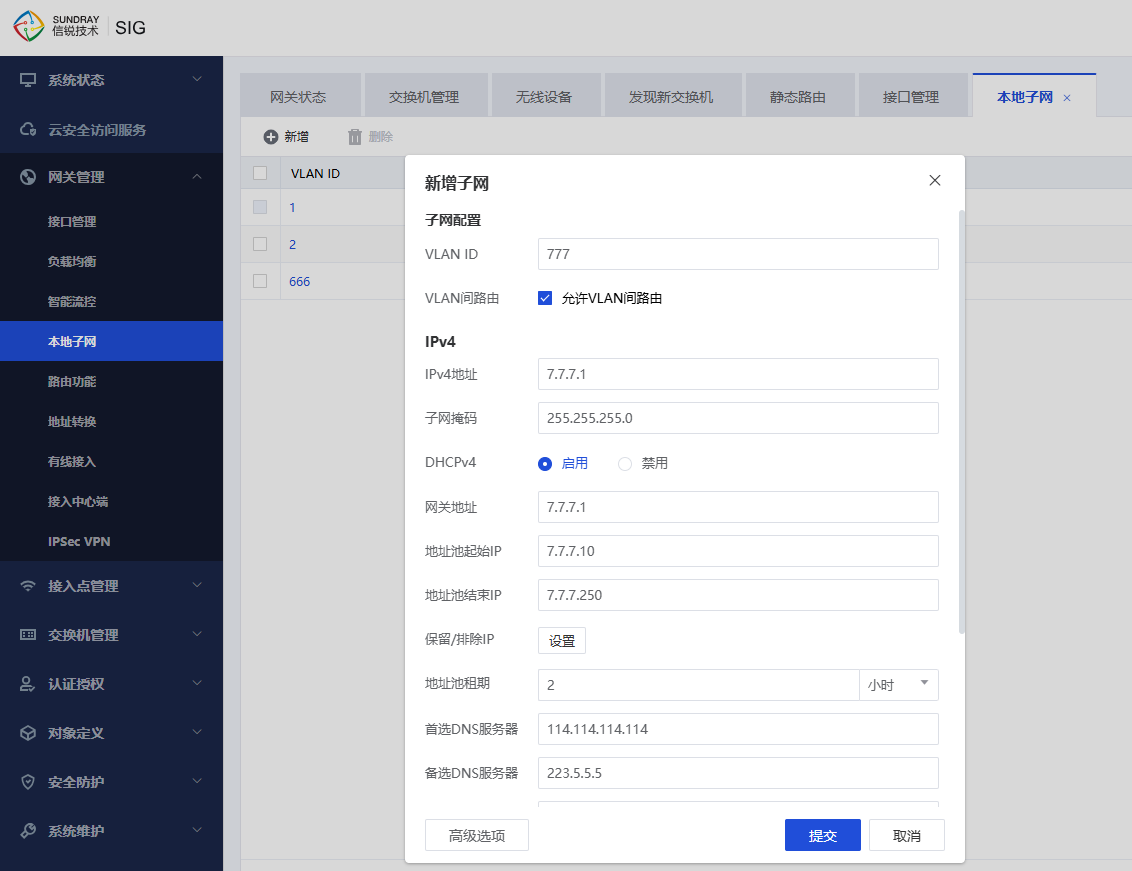

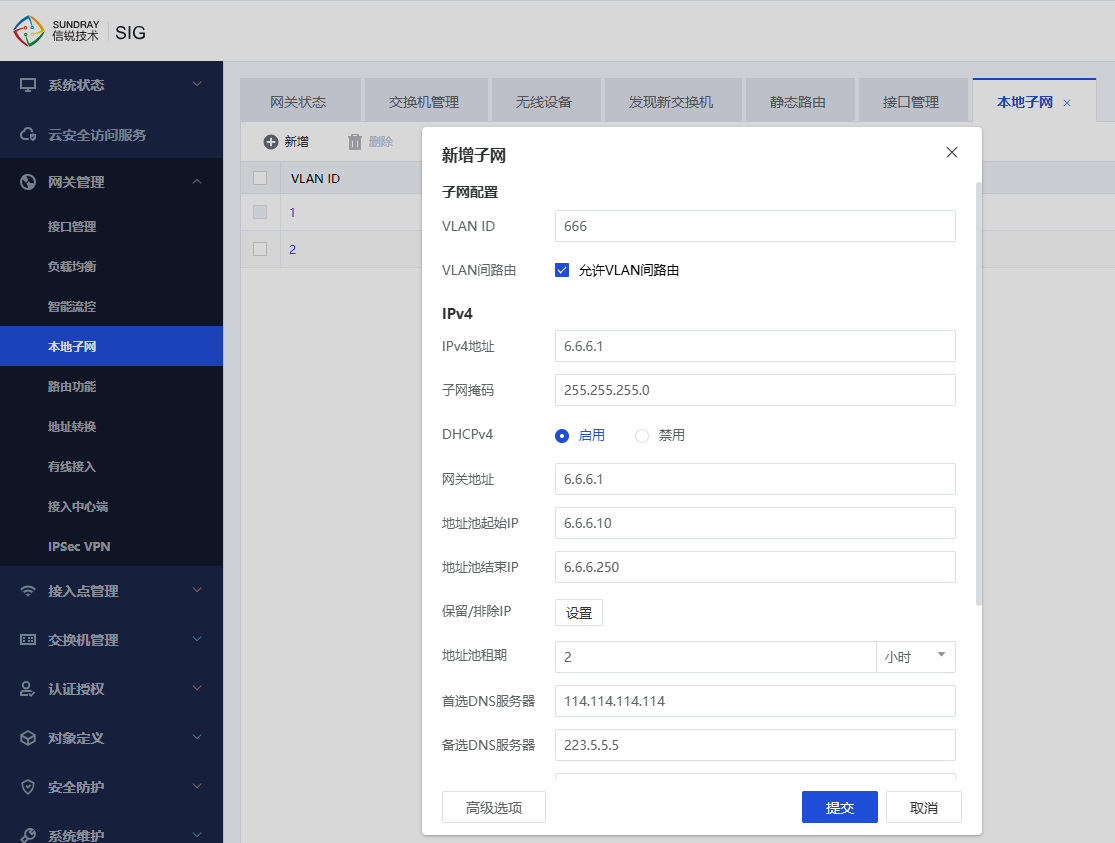

1、在【网关管理】-【本地子网】里，按照地址规划表，新增不同的vlan子网，并开启DHCP服务；

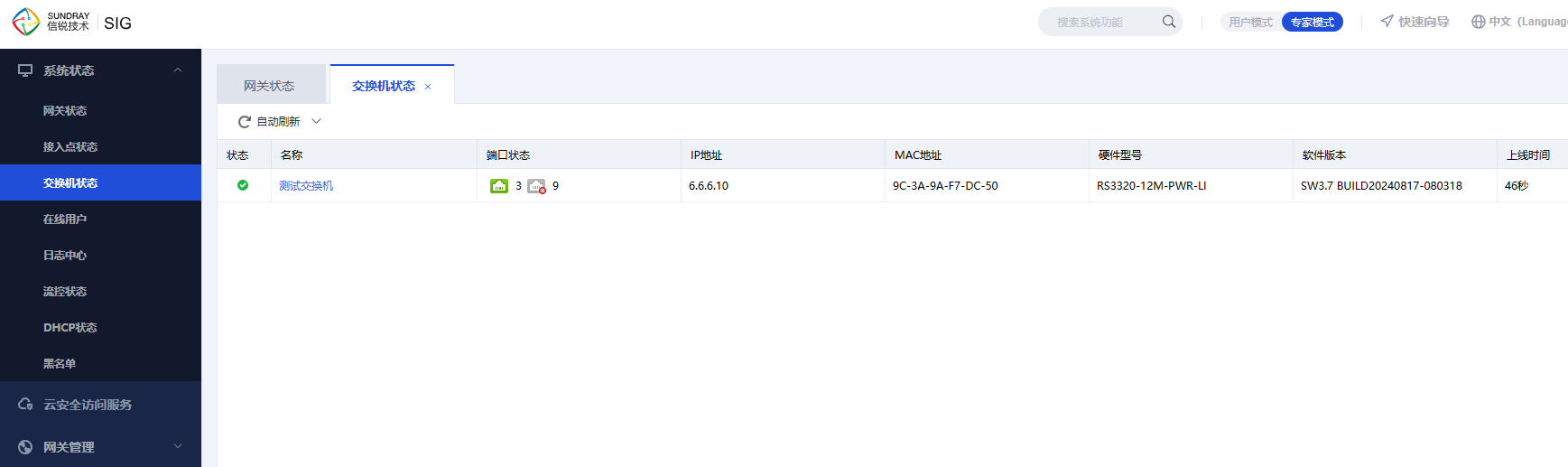

3.1.3 AP/交换机激活上线

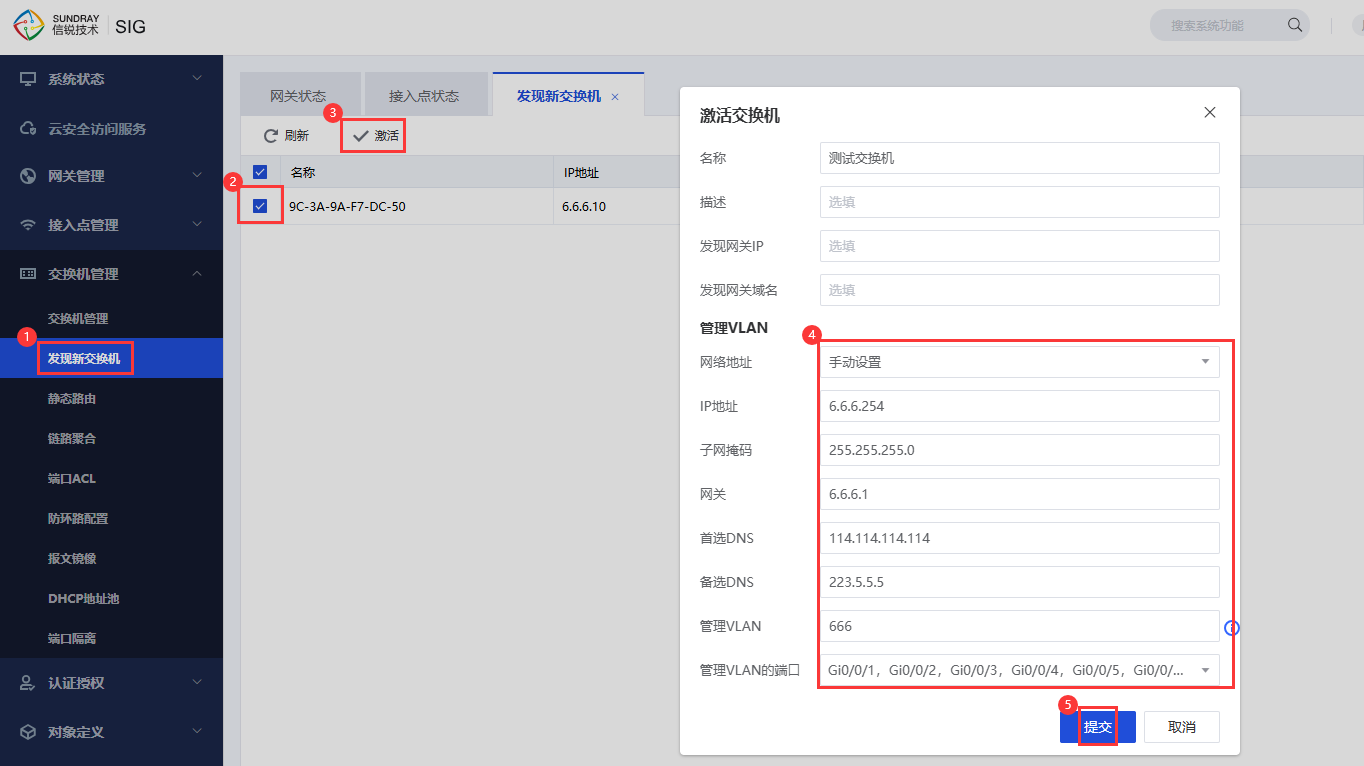

1、在【交换机管理】→【发现新交换机】能够看到发现新的交换机，依次配置管理地址、管理vlan、管理端口，激活上线即可；

2、通过诊断工具，手动激活其他跨三层AP。

4、 注意事项

1、激活交换机前需要确定AP/交换机的型号、版本和当前SIG版本是否兼容，如不兼容会导致设备处于离线状态；

2、激活前明确AP/交换机与SIG是同二层还是跨三层部署；
