此款产品为物联网融合网关的扩展板卡。采用Mini-PCIE板卡标准外形，需配合物联网接入单元使用，可同时实现ZigBee和蓝牙的网关功能。
表 1 产品参数列表
|
常规参数： |
||
|
名称 |
参数 |
备注 |
|
产品尺寸 |
30 X 50.95X3.2mm |
标准Mini-PCIE板卡尺寸 |
|
外壳材质 |
无外壳，裸板PCB（FR4）+屏蔽罩 |
|
|
指示灯 |
一个电源指示灯； 一个发送/接收双色指示灯； |
电源灯上电常亮 |
|
工作环境 |
-0℃~45℃， 10~95%RH无凝结 |
|
|
存储温度 |
-40℃~70℃，10~95%RH无凝结 |
|
|
天线接口 |
MMCX |
板端母座 |
|
硬件接口 |
Mini-PCIE接口 |
|
|
接口功能 |
串口通讯：UART 其他信号：在位信号、类型输出、复位控制 |
|
|
SOC型号 |
EFR32MG21A020F1024IM32-B |
|
|
FLASH |
1024KB |
|
|
RAM |
96KB |
|
|
ZigBee |
||
|
ZigBee协议 |
ZigBee 3.0 |
|
|
频率范围 |
2.405GHz~2.480GHz |
16个信道 |
|
发射功率 |
约为+19.5dBm |
|
|
接收灵敏度 |
-104dBm |
测试条件：1% PER， 20 octets，@ 250 kbps O-QPSK DSSS |
|
蓝牙 |
||
|
蓝牙类型 |
BLE |
低功耗蓝牙 |
|
BLE版本 |
支持BLE5.0 |
|
|
频率范围 |
2.402GHz~2.480GHz |
|
|
发射功率 |
约为+19.5dBm |
|
|
接收灵敏度 |
-97dBm@1Mbps |
测试条件：0.1% BER， 1 Mbps Data Rate |
|
速率模式 |
125kbps、500kbps、1Mbps、2Mbps |
|
|
电气参数 |
||
|
供电电压 |
典型值：3.3V 支持电压范围：1.8~3.8V |
|
|
工作电流 |
最大185mA |
|
|
整机功耗 |
最大0.65W |
|
|
实时功耗 |
||
|
Idle |
7mA |
|
|
RX |
13mA |
|
|
TX |
发送ZigBee数据包（长度20，20dBm）： 100mS间隔：30mA 连续发包：185mA |
|
|
EMC |
||
|
RE (辐射骚扰度) |
符合EN55032 Class B |
|
|
RS (辐射抗扰度) |
符合IEC6100-4-3等级2（干扰场强3V/m） |
|
|
ESD (静电) |
IEC6100-4-2标准 Mini-PCIE金手指、RF接口外壳接触放电测试。 通过接触放电 6KV；空气放电 8KV。 |
|

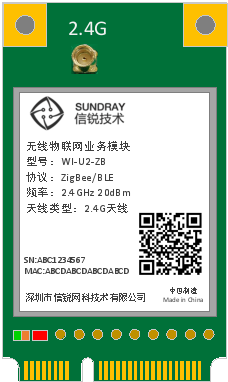

图 1 板卡外观图
3.1板卡尺寸说明

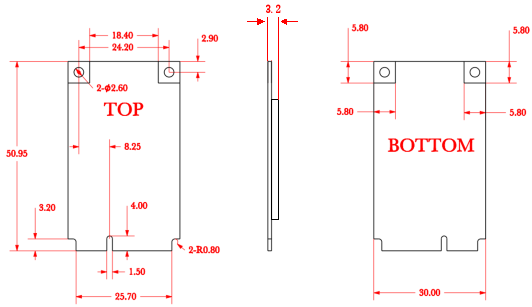

图 2 板卡尺寸图
3.2指示灯
电源指示灯，红色；双色灯，橙色和绿色，用于指示接收、发送状态。
4.1Mini-PCIE接口定义
|
PIN |
信号 |
类型 |
描述 |
PIN |
信号 |
类型 |
描述 |
|
1 |
MAIN_TYPE1 |
I |
识别底板类型 |
2 |
VCC_3V3 |
P |
电源输入 |
|
3 |
IOT_ON |
O |
在位信号 |
4 |
GND |
P |
地 |
|
5 |
MAIN_TYPE2 |
I |
识别底板类型 |
6 |
Type_bit0 |
O |
板卡类型输出 |
|
7 |
Type_bit1 |
O |
板卡类型输出 |
8 |
Type_bit2 |
O |
板卡类型输出 |
|
9 |
GND |
P |
地 |
10 |
|
|
|
|
11 |
|
|
|
12 |
|
|
|
|
13 |
|
|
|
14 |
|
|
|
|
15 |
GND |
P |
地 |
16 |
Type_bit3 |
O |
板卡类型输出 |
|
17 |
|
|
|
18 |
GND |
P |
地 |
|
19 |
|
|
|
20 |
AT_CTRL |
I |
AT指令控制信号 |
|
21 |
GND |
P |
地 |
22 |
Reset |
I |
硬件复位，低电平有效 |
|
23 |
|
|
|
24 |
VCC_3V3 |
P |
电源输入 |
|
25 |
|
|
|
26 |
GND |
P |
地 |
|
27 |
GND |
P |
地 |
28 |
|
|
|
|
29 |
GND |
P |
地 |
30 |
|
|
|
|
31 |
|
|
|
32 |
|
|
|
|
33 |
|
|
|
34 |
GND |
P |
地 |
|
35 |
GND |
P |
地 |
36 |
UART_RX |
I/O |
UART串口信号 |
|
37 |
GND |
P |
地 |
38 |
UART_TX |
I/O |
UART串口信号 |
|
39 |
VCC_3V3 |
P |
电源输入 |
40 |
GND |
P |
地 |
|
41 |
VCC_3V3 |
P |
电源输入 |
42 |
|
|
|
|
43 |
GND |
P |
地 |
44 |
BootLoad |
I/O |
升级程序使用 |
|
45 |
|
|
|
46 |
UART_RTS |
I/O |
UART请求发送 |
|
47 |
|
|
|
48 |
UART_CTS |
I/O |
UART清除发送 |
|
49 |
|
|
|
50 |
GND |
P |
地 |
|
51 |
|
|
|
52 |
VCC_3V3 |
P |
电源输入 |
4.2IO电平
表格 1 IO电平描述
|
参数 |
描述 |
最小 |
最大 |
单位 |
|
VI |
每个输入引脚的电压范围 |
-0.3 |
VCC+0.3 |
V |
|
VIL |
输入低电平 |
|
0.3*VCC |
V |
|
VIH |
输入高电平 |
0.7*VCC |
|
V |
|
VOL |
输出低电平 |
|
0.2*VCC |
V |
|
VOH |
输出高电平 |
0.8*VCC |
|
V |
4.3天线接口
1路MMCX连接器，板端母座，用于连接天线，特征阻抗为50Ω。
4.4UART通讯接口
1路UART接口，默认波特率115200。

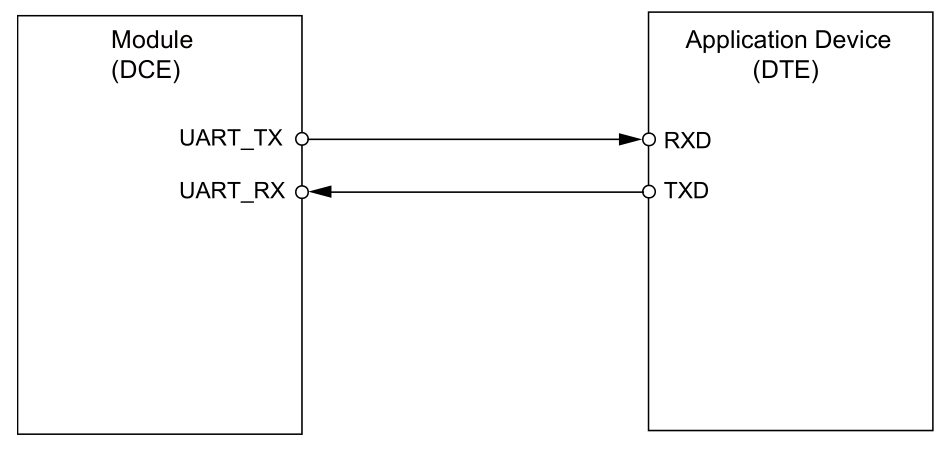

图 3 模块与主机接口连接示意图
另外，UART接口带CTS和RTS硬件流控，请按需连接使用。
4.5在位信号
模块内部通过1K Ω 电阻下拉到地。
图 4 在位信号输出示意图
4.6复位控制
RESET信号，低电平时间需大于10mS。
图 5 RESET复位信号低电平时间
4.7板卡类型输出
Type_bit[3:1]，对应Mini-PCIE的6、7、8、16引脚；ZigBee板卡为0001。内部通过10KΩ电阻上下拉到电源和地，供主机进行读取识别。
配合物联网接入单元，通过UART进行有线升级。
