表 2 RS485 端口出厂默认通讯规格（以下参数也可以通过小程序页面变更）

2.产品安装

2.1.外形尺寸及安装环境

本产品需要安装在户内，采用导轨安装在弱电控制箱内。

A

①

⊙

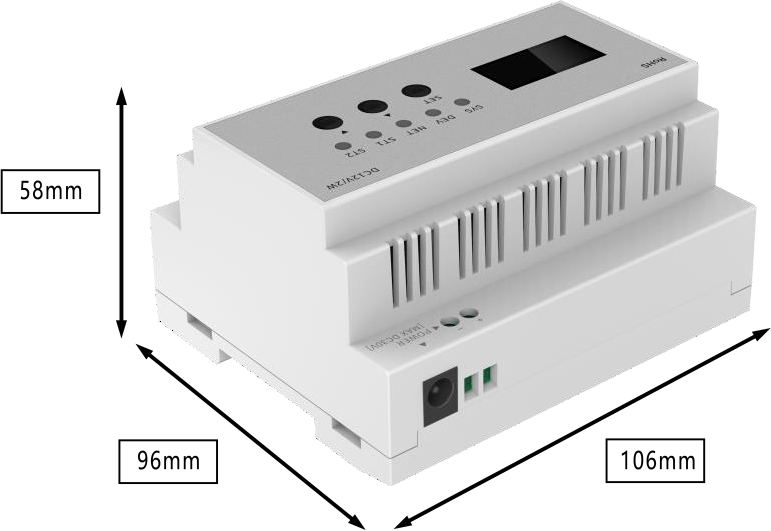

图 1 外观及尺寸设备组件图 图 2 端子及指示说明

1）液晶屏：显示是否通讯正常，显示正在控制的空调品牌及数量、搜索到的新风的数量，及本产品设备参数。

2）LED 指示灯：工作状态指示灯。

3）按键：实现对液晶屏显示内容的翻页，并可通过组合键实现不同的功能。

4）AIR CON 接线端：根据协议通过不同接口与大金、日立、东芝、三菱电机、海信、海尔、松下、约克、三菱重工、美的、LG、奥克斯、博世、格力、天加、三星、志高、特灵、开利、麦克维尔等空调进行对接。

5）RS485 接口：基于RS485 协议的新风等环境控制系统对接接口。

6）KNX 接口：基于KNX 系统的智能家居与空调系统对接接口。

7）BUS 接口：基于RS485 通讯的智能家居与空调系统对接接口。

8）POWER 接口：12V 供电口，DC-Jack 及 2pin 端子均可。

注意：电源规格为DC12V，如果使用不匹配的电源，可能会导致本产品损坏。

2.2.LED 指示灯说明

2.3.接线方式及注意事项

图 3 系统接线图

空调室内机与室外机的通讯线由空调施工方负责，无需弱电集成方考虑。

本产品通过 2 芯屏蔽双绞线连接到空调系统室外机或室内机上，进而与该空调系统内所有的室内机通讯，实施监控。从空调室外机到本产品的屏蔽双绞线要求线径 0.75mm2 以上，总长不超过 1000 米，可由空调施工方预留或后期增设。本产品与弱电集成系统之间的通讯也采用双绞线或网线实现，该通讯线的参数要求及施工细节请根据网关与弱电集成系统之间的位置确定。

本产品需要安装在户内，可以安装在智能家居控制箱或者天花检修口等。

接线操作的注意事项：

●不同控制方式的输入端子接线端子不同。

●建议使用设备自带电源或者正规厂家出品的 DC12V 电源适配器。

●如果接线错误的话，可能会造成本产品的损坏。

●接线作业时务必切断网关、空调的电源，否则可能会引起故障。

●请注意避免各信号线电缆之间、以及与电源线并排走线，否则可能会因信号互相干扰而产生误动作。如果不能避免并排走线的话，请保持本产品相关的通讯线与空调系统间的通讯线的间隔距离在 15cm 以上，和其它接线距离 30cm 以上。或者将电缆接进铁制保护管并将保护管的一端接地。机箱必须进行D 种接地。

●如因误操作将电源线接入到信号端子上，会造成保险丝烧毁。如发生此情况，请联系厂家，严禁私自拆卸维修。

3.硬件配置

3.1.硬件配置准备

1）确认空调系统处于上电状态：排查所有接入集中控制的空调室内、外机是否全部上电。

2）确认空调系统已经过空调厂商调试运转成功，无任何故障报警或异常。

3）确认空调室内机及对应的室外机的地址并记录（设定和查询方法请参见公司网站和微信公众号相关文档）。

4）连接空调通信线，并根据需要连接 KNX、RS485、ZigBee、WIFI 和 BLE 等到本产品相应接口。

5）对本产品进行通讯端口选择和通讯参数匹配。

3.2.产品接线端口选择及通讯匹配

使用本产品请根据空调品牌，按照下表进行现场配线及设备接线。

✱注 1：端口极性标注“无”，则网关接线端口与空调接线端口之间的接线可以随意；端口极性显示“有”，则网关接线端口与空调接线端口之间的接线必须根据说明书网关端口下方标注顺序与空调端口下方端口顺序对应接线。例如：美的，网关接线端口极性标注“有”。则需要把空调 X 接线端口接到网关X 接线端口，空调 Y 接线端口接到网关 Y 接线端口。

✱注 2：三菱电机多外机系统时集控线接 TB7“M1，M2”，并把室外机 PCB 板集控开关CN41 的跳线帽插到CN40

上。

3.3.液晶屏显示说明

1）网关接通 DC 12V 电源，显示“网关蓝牙配置”小程序二维码，扫描此二维码可进入微信小程序对本网关进行固件升级，如图：

2）二维码消失后液晶屏显示：“此时可长按 SET5 秒复位”。如果不需要复位操作，可等待自动跳过；如果需要复位，在显示“此时可长按 SET5 秒复位”时，按下“SET”键持续 5s 左右液晶屏显示“复位成功”即完成复位。

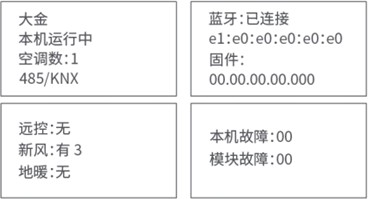

3）此时将显示信息页，第一页显示空调品牌、所支持的协议、本机正常运行中/错误以及搜索到的空调数目（空调数为 0 时是搜索空调中，需等待 5 分钟左右，刷新界面即可显示搜索到的空调数），此时按“▼”可切换至下一页，显示固件版本号、蓝牙连接状态及蓝牙地址等信息。此时再按“▼”可切换至下一个信息页，显示远程功能有无，新风、地暖品牌信息等，此时再按“▼”可切换至下一个信息页，显示本机故障及模块故障信息等各信息页可以通过“▲”和“▼”随意切换。如下图：

3.4.按键指示说明

1）SET 键：上电窗口期内（此时长按 set 复位）可恢复出厂值。

2）UP 键：短按向上翻页

3）DOWN 键：短按向下翻页。

4）组合键：

SET 键+UP 键（搜索到空调后）持续 5 秒后空调全部开启。

SET 键+DOWN 键（搜索到空调后）持续 5 秒后空调全部关闭。

4.蓝牙配置说明

4.1.蓝牙配置

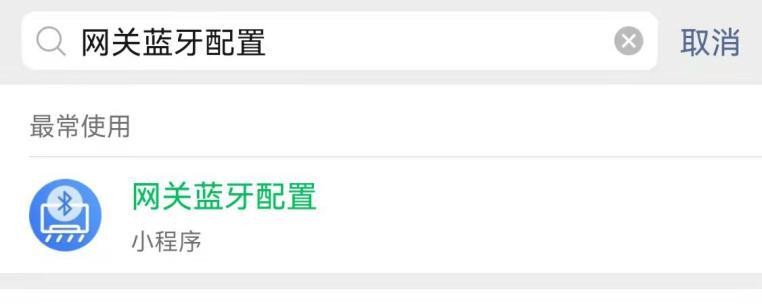

打开手机蓝牙，用微信扫一扫网关上电后 LCD 显示的二维码或在微信搜索栏搜索“网关蓝牙配置”小程序，进入小程序并选择需要连接的B19 网关设备。

确保手机端开启蓝牙后，选择设备，进行手机蓝牙连接，连接成功后即可进入网关页面。

4.2.网关页面

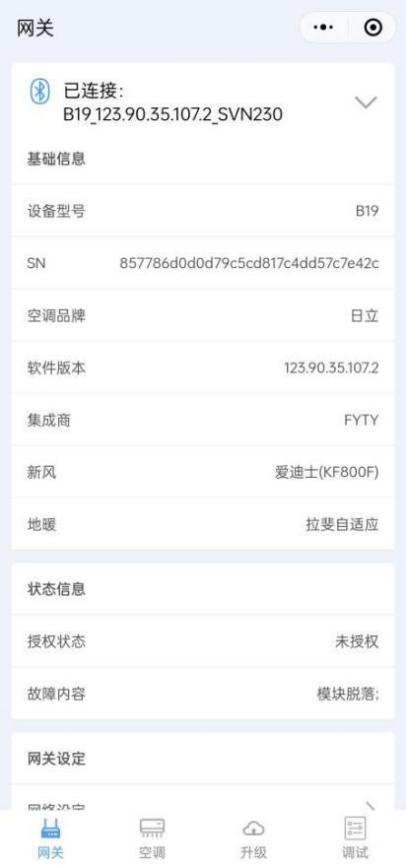

此页面包含基础信息、状态信息、网关设定，可查看网关的基础信息和状态信息，并进行网关的 KNX、RS485、空调设置、网关重启等操作。

基础信息：包括设备型号、SN 码、控制的空调品牌、产品软件版本、集成商信息、控制的新风、控制的地暖。状态信息：包括网关授权状态、产品的故障内容。

网关设定：包括 KNX 设定、RS485 设定。

4.3.空调页面

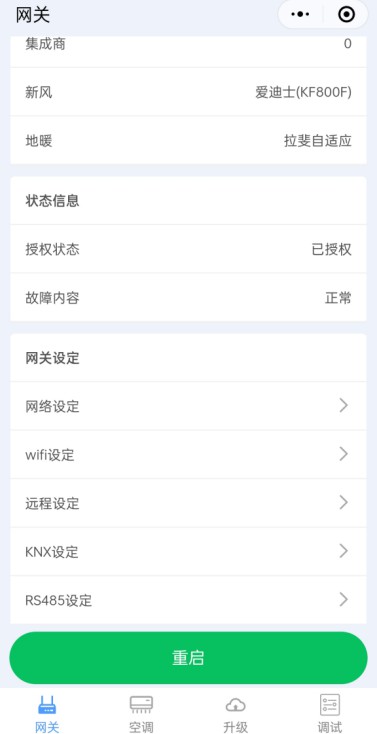

此页面包含空调设定、主机设定、群组设定、新风设定、地暖设定，可对暖通设备进行群组设定、开关、温度调节、风速调节等设定，示例空调设定如下：

4.4.升级页面

用户可以通过升级页面来选择要对接的空调、新风等设备品牌。

因为空调厂家会对空调通讯协议不定期更新，所接入新风等环境系统设备不断增加，且本网关产品自身的功能也会不断增强，所以必要时，用户需要先下载最新的网关固件。

4.5.调试页面

调试页面可供开发人员使用。
