1.1.1 方案概述
该方案使用8台S5300G或S6300G信创交换机做接入，组建4组堆叠系统，分别供管理网络、业务网络、数据通信（VXLAN）及存储网络使用。堆叠完成后，超融合上的接口选择“LACP模式聚合，根据四层信息进行负载(Mode: 4)”聚合模式，如下图所示：
对应交换机端口配置静态LACP主动模式聚合口，负载方式选择：“源IP地址与目的IP地址+端口”的四层负载；超时时间选择“短超时(3s)”，如下图所示：

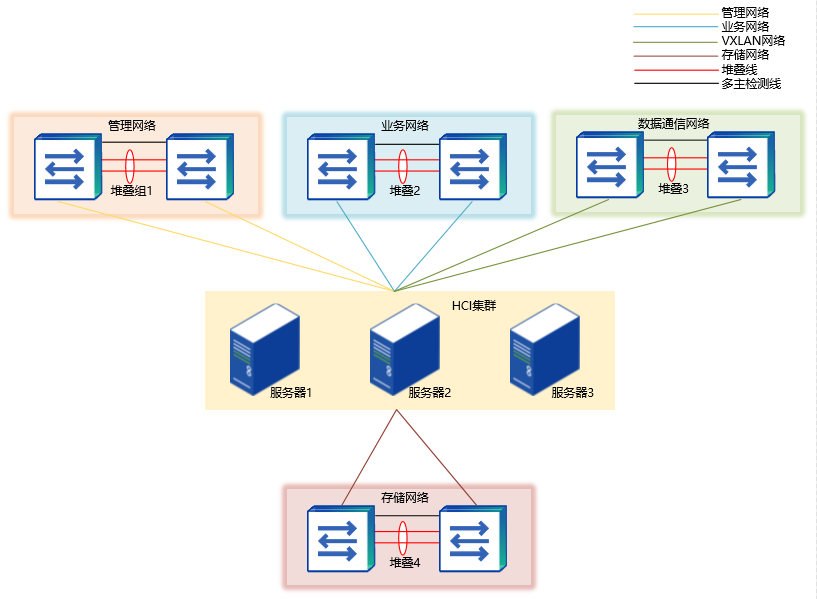

1.1.2 方案拓扑
1.2.1 方案概述
该方案需要使用到6台S5300G或S6300G信创交换机，组建3组堆叠，一组堆叠交换机供管理网络使用。一组堆叠交换机供VXLAN网络和业务网络使用、一组堆叠交换机供存储网络使用。堆叠完成后，超融合上的接口选择“LACP模式聚合，根据四层信息进行负载(Mode: 4)”聚合模式，如下图所示：
对应交换机端口配置静态LACP主动模式聚合口，负载方式选择：“源IP地址与目的IP地址+端口”的四层负载；超时时间选择“短超时(3s)”，如下图所示：

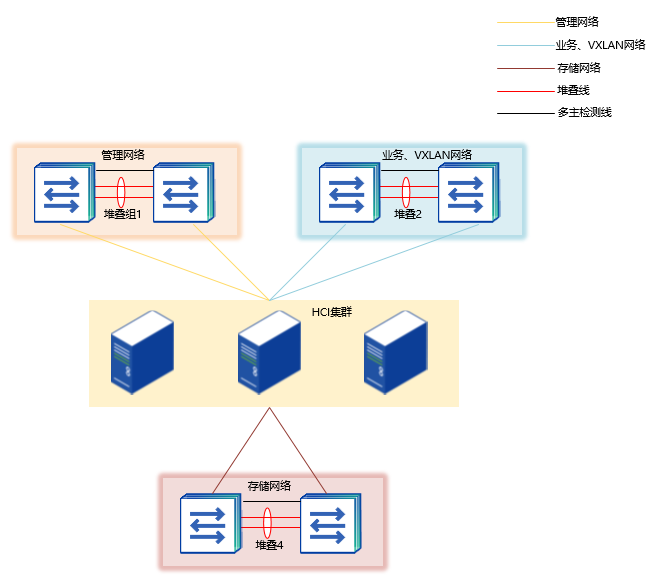

1.2.2 方案拓扑
1.3.1 方案概述
该方案需要使用到4台S5300G或S6300G信创交换机，组建2组堆叠，一组堆叠交换机供管理网络、业务网络、数据通信网络使用。一组堆叠交换机供存储网络使用。堆叠完成后，超融合上的接口选择“LACP模式聚合，根据四层信息进行负载(Mode: 4)”聚合模式，如下图所示：
对应交换机端口配置静态LACP主动模式聚合口，负载方式选择：“源IP地址与目的IP地址+端口”的四层负载；超时时间选择“短超时(3s)”，如下图所示：
注意：禁止管理网络、业务网络、数据通信网络使用千兆网卡复用，属于非标方案，必须使用2个10GE万兆网口聚合才能保证各平面对带宽的要求。
1.3.2 方案拓扑
1.4.1 方案概述
该方案使用到2台S5300G或S6300G信创交换机做接入，组建1组堆叠，管理网络、业务网络、数据通信网络以及存储网络共同复用一条物理链路使用。堆叠完成后，超融合上的接口选择“LACP模式聚合，根据四层信息进行负载(Mode: 4)”聚合模式，如下图所示：
对应交换机端口配置静态LACP主动模式聚合口，负载方式选择：“源IP地址与目的IP地址+端口”的四层负载；超时时间选择“短超时(3s)”，如下图所示：
说明：单网口不支持四网合一，最大能支持4个物理网口聚合进行四网合一；6.8.0版本支持四网合一的网卡类型如下：Mellanox CX4、Mellanox CX6、intel X710、intel X722、intel E810，且需要服务器主板支持VT-D并开启才能使用四网合一。

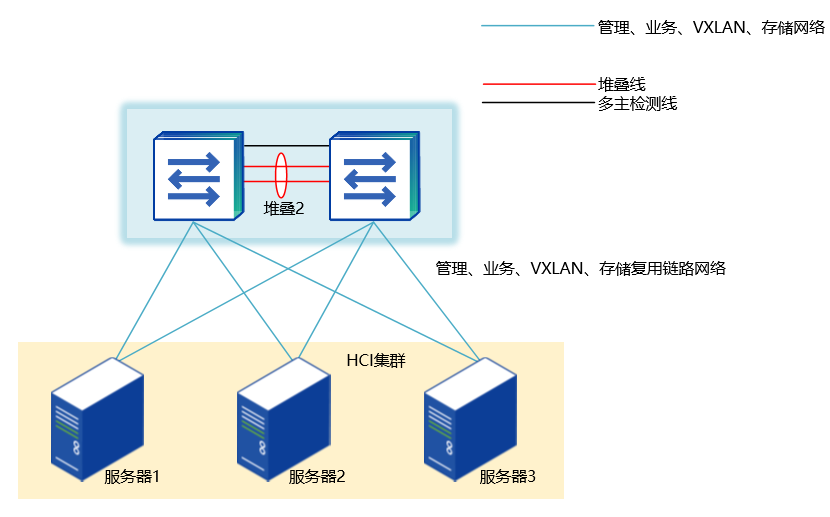

1.4.2 方案拓扑
1、查看交换机版本，升级交换机到最新版本，配置本地时间
2、配置堆叠主交换机（堆叠口、堆叠ID、组成员ID、优先级）
3、配置堆叠备交换机（堆叠口、堆叠ID、组成员ID、优先级）
4、堆叠主备交换机都配置完成后，再接上堆叠线，等待堆叠协商
5、堆叠协商完成后，配置多主检测端口
6、将两台交换机的多主检测端口，用一根网线或光纤连接起来
7、按照前期规划，配置各网络平面的聚合口
8、查看堆叠交换机的状态，进行交换机上架检查，备份交换机配置
9、上架后，验证终端的业务是否正常
2.2.1交换机登录
交换机初次上电后，可通过console口或者以太网管理口来连接设备。强烈推荐使用console口配置，因为很多功能是以太网管理口配置不了的。以下只介绍console口的登录方式。如下以S5300G-52X-EI-48T交换机为例，演示串口方式：

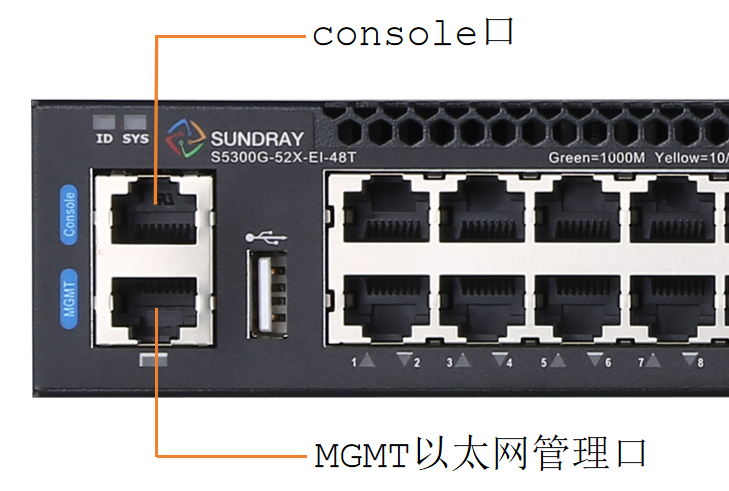

1、使用Console线缆将PC与交换机的console口连接，设备的console口位于交换机左侧，面板标示为“Console”。

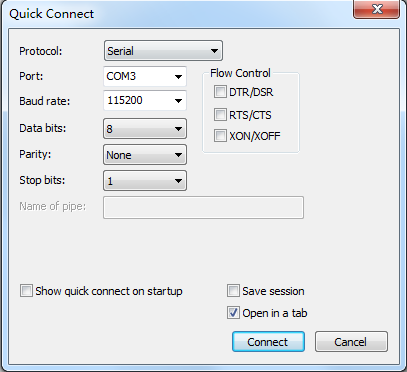

2、在PC上打开终端仿真软件（Xshell、SecureCRT、MobaXterm、putty等等）→新建连接→设置连接的端口及通信参数。交换机串口的默认参数如下：
• 波特率（Baud rate）：115200
• 数据位（Data bits）：8
• 校验方式（Parity）：无
• 停止位（Stop bits）：1
• 流控方式（Flow Control）：无

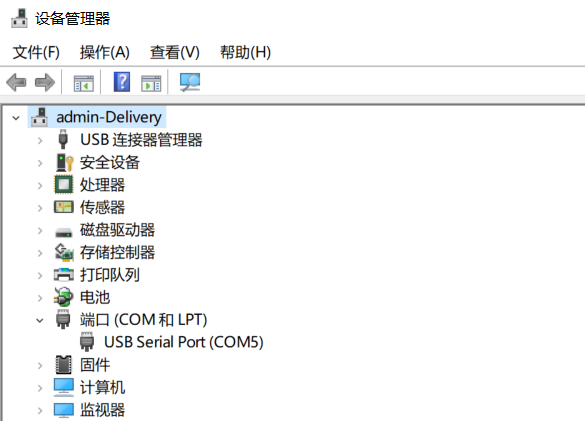

3、Port（COM口）参数选择依据：PC插上串口线后，打开【计算机管理】→【设备管理器】→【端口】，下拉菜单中显示的“Serial comm Port”，即为Port参数的COM口。如下图所示：
4、以上步骤完成后，就可以进入交换机命令行界面，输入enable可以进入交换机用户视图。
Switch> enable
Switch#
2.2.2查看并修改交换机时间
使用下列命令显示当前的时间日期信息
Switch# show clock detail
使用下列命令修改当前的时间日期信息
Switch(config)# clock set datetime 15:37:00 9 12 2025
//手动设置时间为2025年9月12日15点37分
配置示例如下：
2.2.3查看交换机版本
Switch# show version
强烈建议升级到最新的软件版本（目前最新版本为7.5.1.r3）。最新版本相比于低版本，解决了较多已知问题。
2.2.4获取最新版本

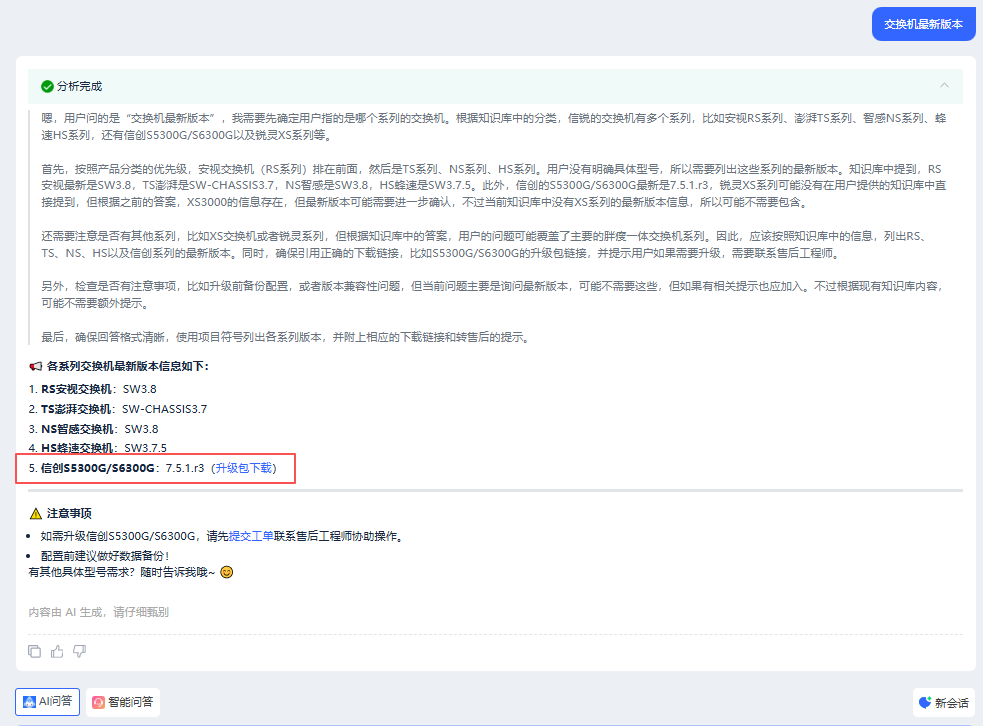

最新版本可通过在线机器人查询：https://support.sundray.com.cn/ai
2.2.5备份交换机配置
新设备未做任何配置，可省略此步骤

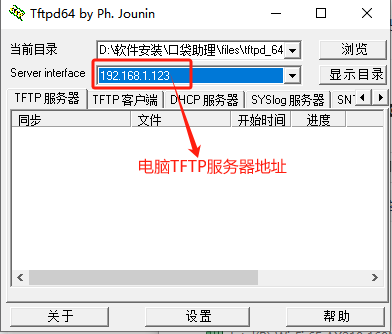

运行TFTP软件（例如：tftpd64.exe），搭建一个TFTP服务器（注：当前目录可以任意选择，没有要求，下载的备份配置文件将存放在当前目录中。*Server interface为TFTP服务器的IP地址，这个IP地址为本地的网卡地址。）
操作截图如下：

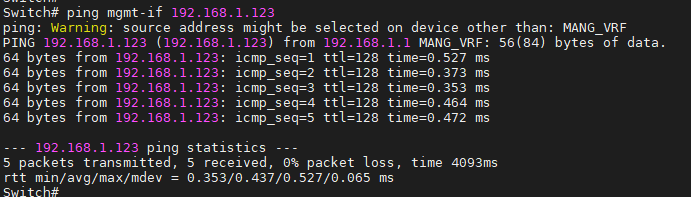

电脑直连MGMT口，配置192.168.1.0/24同网段的地址。使用ping命令测试交换机和TFTP服务器之间网络连通性，操作截图如下：

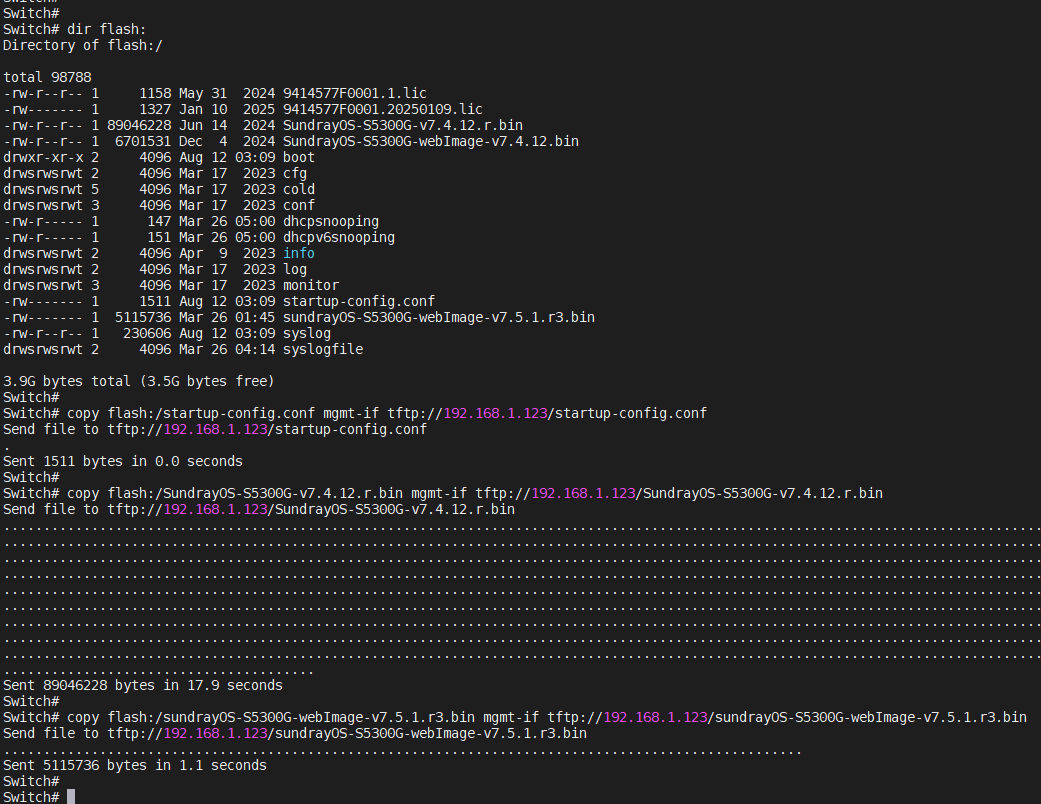

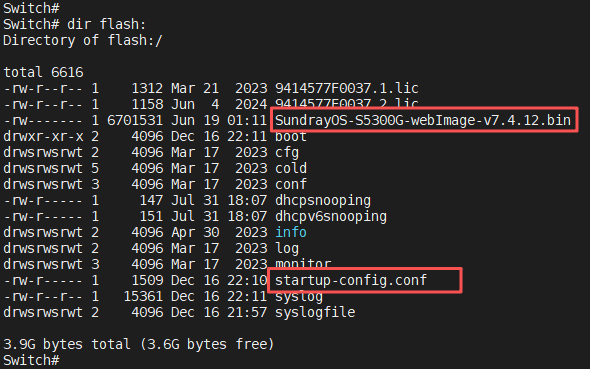

Switch# dir flash: //查看镜像文件与配置文件
从交换机后台导出配置文件与镜像文件
Switch# copy flash:/startup-config.conf mgmt-if tftp://192.168.1.123
回车，即可完成下载
//如果通过业务口拷贝到 TFTP服务器，则不需要加“mgmt-if”，加上“mgmt-if”表示通过管理网口拷贝
操作截图如下：

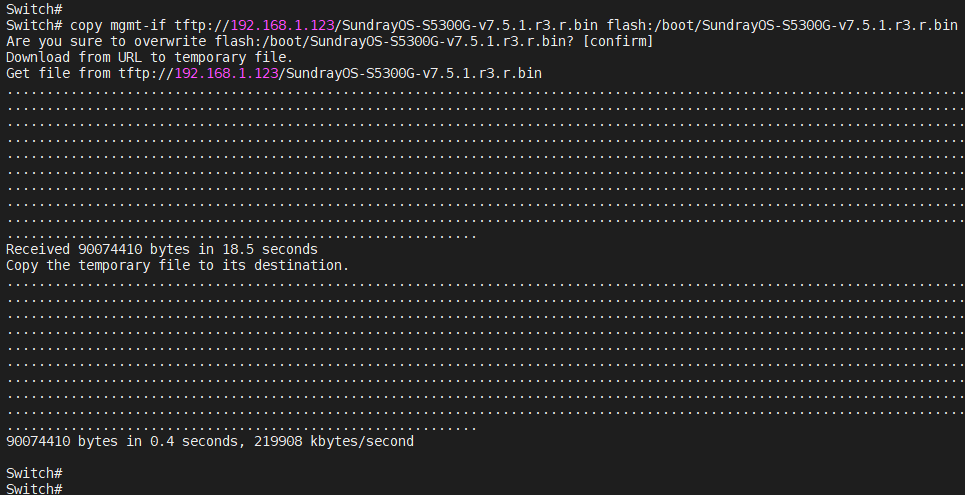

2.2.6导入最新版本镜像文件
从TFTP服务器里导入最新的镜像文件到交换机启动文件目录（flash:/boot ）下
Switch# copy mgmt-if tftp://192.168.1.123 flash:/boot/SundrayOS-S5300G-v7.5.1.r3.bin
//如果通过业务口拷贝到 TFTP服务器，则不需要加“mgmt-if”，加上“mgmt-if”表示通过管理网口拷贝
回车，即可完成上传
操作截图如下：

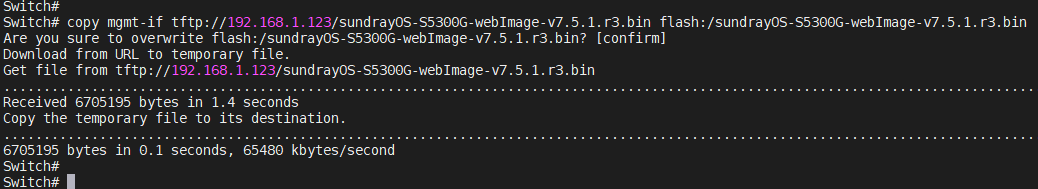

2.2.7导入最新版本web镜像文件
从TFTP服务器里导入最新的web镜像文件到交换机 flash:目录下，不是启动文件目录！
Switch# copy mgmt-if tftp://192.168.1.123 flash:/SundrayOS-S5300G-webImage-v7.5.1.r3.bin
//如果通过业务口拷贝到 TFTP服务器，则不需要加“mgmt-if”，加上“mgmt-if”表示通过管理网口拷贝
回车，即可完成上传
操作截图如下：
2.2.8指定下次启动文件
Switch(config)# boot system flash:/boot/SundrayOS-S5300G-v7.5.1.r3.bin //指定下次启动的镜像文件
回车确认
Switch(config)# http server load flash:/SundrayOS-S5300G-webImage-v7.5.1.r3.bin //指定下次启动的web镜像文件
Swich# show boot //检查交换机下次启动文件是否生效
2.2.9重启交换机升级

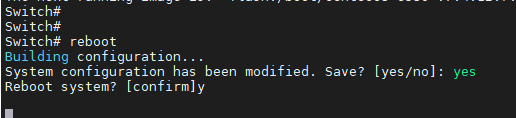

重启交换机

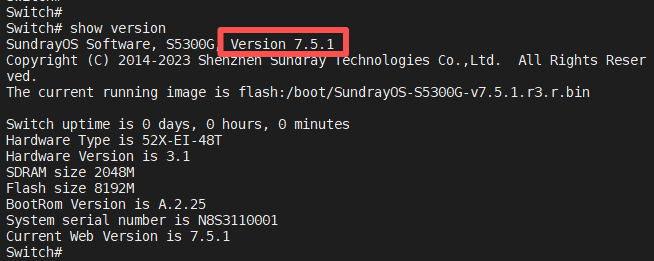

查看交换机版本，显示升级成功

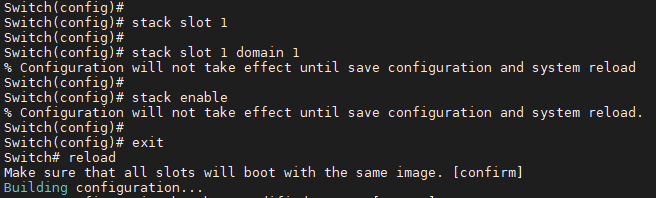

Switch(config)# stack slot 1 //配置堆叠主机的slot id
% Configuration will not take effect until save configuration and system reload
Switch(config)# stack slot 1 domain 1 //配置堆叠域，主备机需保持一致
% Configuration will not take effect until save configuration and system reload
Switch(config)# stack enable //使能堆叠功能
% Configuration will not take effect until save configuration and system reload.
Switch# reload //重启生效
操作截图如下：
交换机重启完成后：

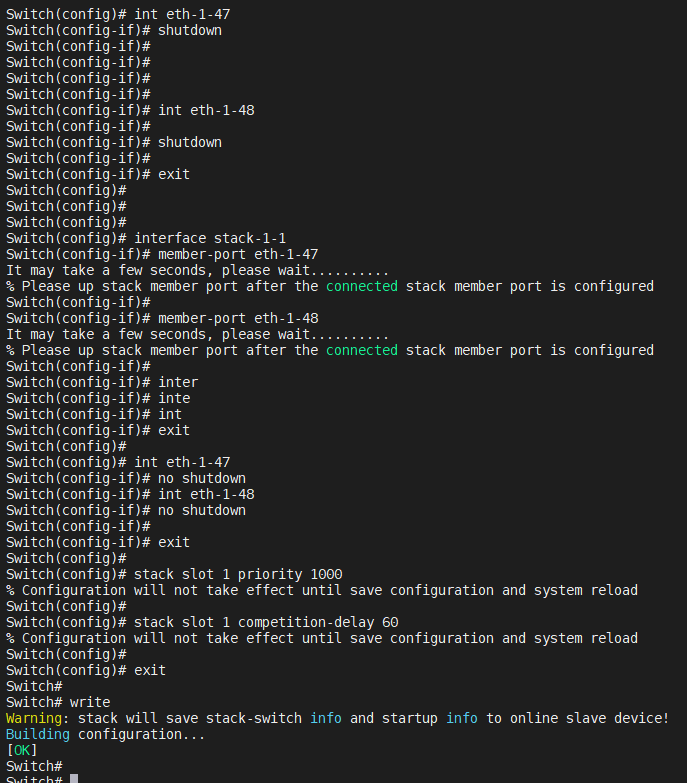

Switch(config)# interface eth-1-47
Switch(config-if)# shutdown
Switch(config)# interface eth-1-48
Switch(config-if)# shutdown //配置堆叠口，需先禁用端口，否则配置堆叠口时会报错
Switch(config)# interface stack-1-1
Switch(config-if)# member-port eth-1-47
Switch(config-if)# member-port eth-1-48 //配置主机的堆叠口为1-47与1-48口
Switch(config)# interface eth-1-47
Switch(config-if)# no shutdown
Switch(config)# interface eth-1-48
Switch(config-if)# no shutdown //配置完堆叠口，必须重新启用，否则重启后端口还是禁用的状态，导致堆叠协商失败
Switch(config)# stack slot 1 priority 1000 //配置主机的优先级为1000，默认500，数字越大越优先
Switch(config)#stack slot 1 competition-delay 60 //堆叠竞争延迟时长，主机60，备机30
Switch# write //保存配置
操作截图如下：

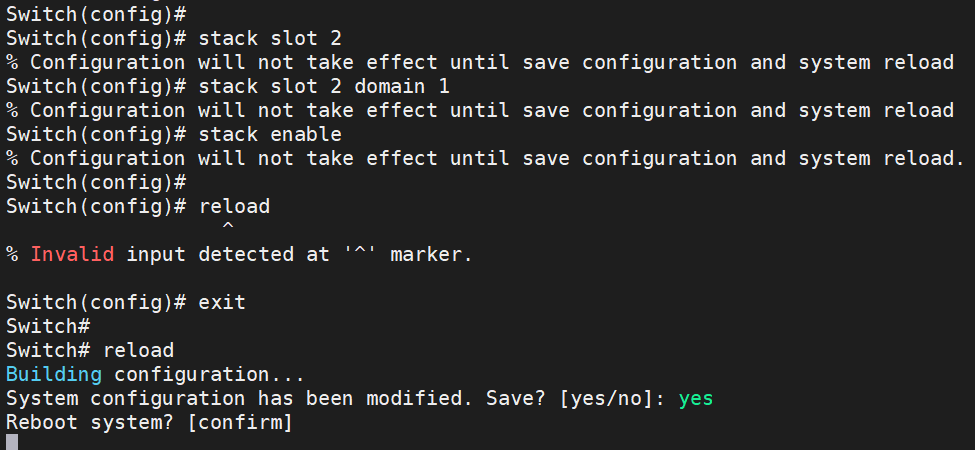

Switch(config)# stack slot 2 //配置堆叠主机的slot id
% Configuration will not take effect until save configuration and system reload
Switch(config)# stack slot 2 domain 1 //配置堆叠域，主备机需保持一致
% Configuration will not take effect until save configuration and system reload
Switch(config)# stack enable //使能堆叠功能
% Configuration will not take effect until save configuration and system reload.
Switch# reload //重启生效
交换机重启完成后：
Switch(config)# interface eth-2-47
Switch(config-if)# shutdown
Switch(config)# interface eth-2-48
Switch(config-if)# shutdown //配置堆叠口，需先禁用端口，否则配置堆叠口时会报错
Switch(config)# interface stack-2-1
Switch(config-if)# member-port eth-2-47
Switch(config-if)# member-port eth-2-48 //配置备机的堆叠口为2-47与2-48口
Switch(config)# interface eth-2-47
Switch(config-if)# no shutdown
Switch(config)# interface eth-2-48
Switch(config-if)# no shutdown //配置完堆叠口，必须重新启用，否则重启后端口还是禁用的状态，导致堆叠协商失败
Switch(config)#stack slot 2 competition-delay 30 //堆叠竞争延迟时长，主机60，备机30
Switch# write //保存配置
1、使用命令 reload ，先重启主机，再重启备机；
2、交换机重启时，需将堆叠线接好。

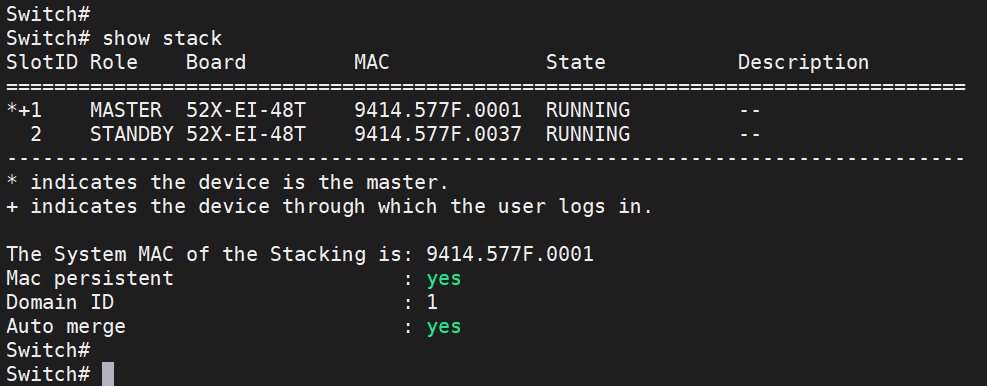

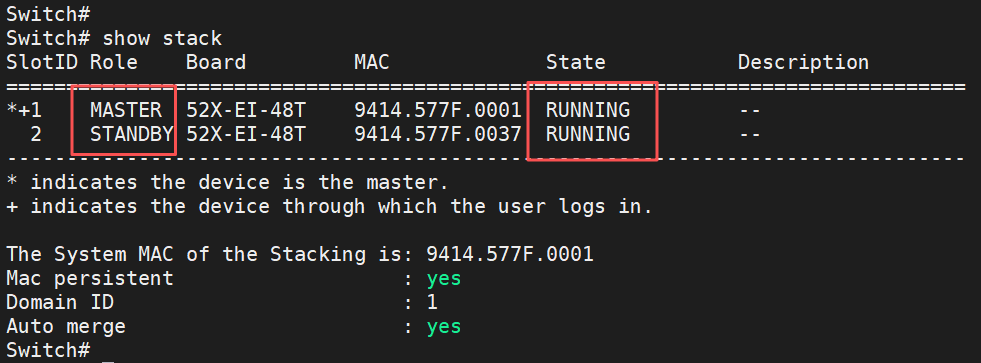

3、重启完成后，可通过命令 show stack 查看堆叠是否成功：
Switch(config)# interface eth-1-40
Switch(config-if)# stack dual-active detect mode direct //配置主机端口直连检测
Warning: The interface will block common data packets, except BPDU packets. Continue? [no]y
按 y 确认，回车
Switch(config)# interface eth-2-40
Switch(config-if)# stack dual-active detect mode direct //配置备机端口直连检测
Warning: The interface will block common data packets, except BPDU packets. Continue? [no]y
按 y 确认，回车
操作截图如下：
Switch(config)# stack dual-active backup ip address 192.168.1.1/24 slot 1
//配置主机管理IP地址，堆叠分裂后可通过MGMT端口访问，排查故障
Switch(config)# stack dual-active backup ip address 192.168.1.2/24 slot 2
//配置备机管理IP地址，堆叠分裂后可通过MGMT端口访问，排查故障
操作截图如下：
信创交换机支持LLDP功能，默认关闭状态。超融合平台从680版本开始支持端口LLDP功能，默认关闭状态。

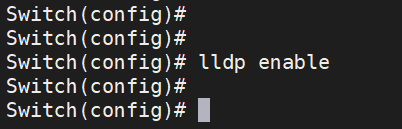

开启LLDP功能配置如下：
Switch# lldp enable
注意：交换机侧与超融合平台侧两端LLDP功能使能情况必须保持一致！服务器侧与交换机侧任意一端开启LLDP功能，另一端不开启LLDP功能，都会导致超融合平台报错！
堆叠组网的A、B交换机，对外就是一台交换机，一个管理页面。堆叠完成后，需要按照前期规划的组网方案，配置对应网络平面的聚合口（在超融合场景下，就是各网络平面对应交换机的端口）。
此处举例：管理口配置，实际端口以前期规划的管理地址为准。
|
组网 |
交换机 |
端口 |
主机 |
端口 |
流量类型 |
端口配置 |
放通VLAN |
|
堆叠 |
管理堆叠-主交换机 |
GE1 |
Node1 |
ETH1 |
管理 |
access |
10 |
|
管理堆叠-备交换机 |
GE1 |
Node1 |
ETH2 |
管理 |
access |
10 |
|
|
管理堆叠-主交换机 |
GE2 |
Node2 |
ETH1 |
管理 |
access |
10 |
|
|
管理堆叠-备交换机 |
GE2 |
Node2 |
ETH2 |
管理 |
access |
10 |
以下为11口和12口做LACP静态聚合，划分vlan 11的配置示例：
Switch(config)# interface eth-1-11
Switch(config-if)# channel-group 11 mode active //配置静态lacp模式的聚合，端口加入聚合组11
Switch(config-if)# lacp timeout short //配置短超时，默认长超时
Switch(config)# interface eth-1-12
Switch(config-if)# channel-group 11 mode active //配置静态lacp模式的聚合，端口加入聚合组11
Switch(config-if)# lacp timeout short //配置短超时，默认长超时
Switch(config-if)# exit
Switch(config)#hash-field port-channel //配置聚合负载分担方式
Switch(config-hash-field)# ip ipsa ipda sourceport destport //负载分担方式：为源目IP+端口
Switch(config)# interface agg 11 //进入聚合组11的配置模式
Switch(config-if)# switchport mode access //配置端口为access 模式
Switch(config-if)#switchport access vlan 11 //配置端口为access vlan11
注意：
1、配置上联核心的聚合口时，若对端核心不支持四层负载（源IP地址与目的IP地址+端口），则信创交换机的互联口需要调整负载分担方式，改为二层负载（源MAC地址与目的MAC地址），不能使用三层负载（源IP地址与目的IP地址）。

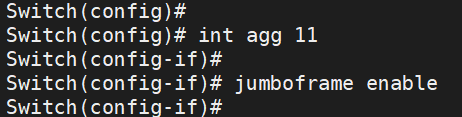

2、VXLAN的聚合口，需要使用命令“jumboframe enable”开启巨帧，配置如下：
超融合对应的聚合口配置：
在交换机上架前，需要检查交换机堆叠协商是否成功，对应聚合口状态是否正常
使用命令“show stack”查看堆叠是否成功。

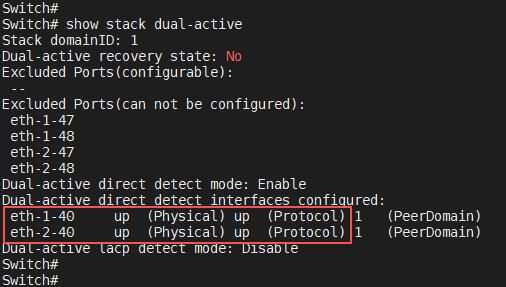

使用命令“show stack dual-actice”查看堆叠多主检测配置是否成功。

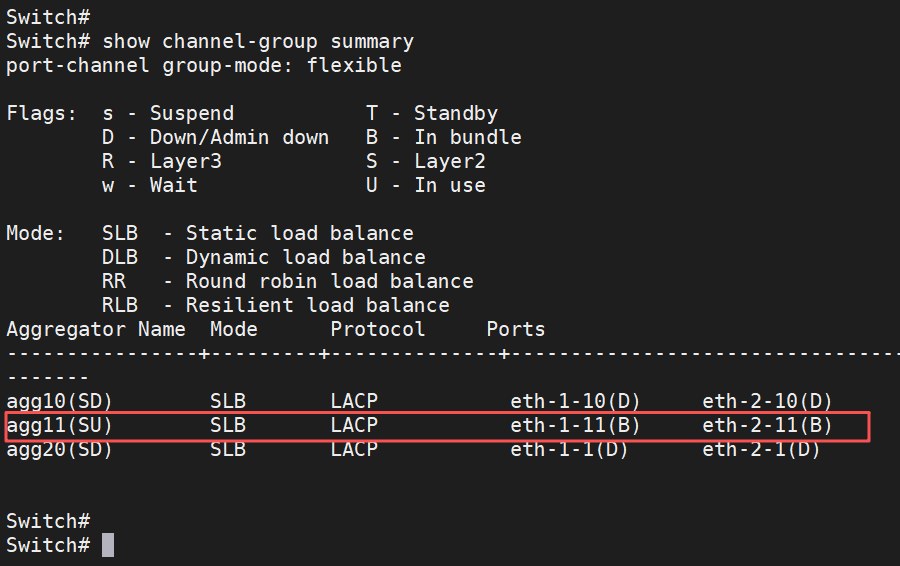

使用命令“show channel-group summary”查看聚合口协商是否成功。
以上配置检测都做完后，参考3.2.5章节内容，备份最新的交换机配置文件。
交换机堆叠完成正常，两台超融合服务器连接到堆叠主备交换机上，业务运行稳定，按照下面的测试步骤，依次进行测试。
1、将超融合服务器接堆叠主交换机的网口断开，演示完后恢复；
2、将超融合服务器接堆叠备交换机的网口断开，演示完后恢复；
3、将堆叠主交换机的上联口断开，演示完后恢复；
4、将堆叠备交换机的上联口断开，演示完后恢复；
5、将堆叠主交换机重启，演示完后恢复；
6、将堆叠备交换机重启，演示完后恢复。
1、将超融合服务器接堆叠主交换机的网口断开，两台超融合设备正常连通；
2、将超融合服务器接堆叠备交换机的网口断开，两台超融合设备正常连通；
3、将堆叠主交换机的上联口断开，两台超融合设备上网没问题；
4、将堆叠备交换机的上联口断开，两台超融合设备上网没问题；
5、将堆叠主交换机重启，两台超融合设备上网没问题；
6、将堆叠备交换机重启，两台超融合设备上网没问题。
