1.产品说明

1.1.产品介绍

WA10会议投屏器（英文名称：SundrayCast），无线传屏器通过无线通信技术，将源设备（如电脑、手机）上的屏幕信号传输到接收信锐设备上。投屏器满足企业不同员工、不同终端、不同访客等不同人员的会议10秒快速投屏需求，即插即投，搭配同频智能会议主机实现一键无线投屏与无线BYOM，并可实现触摸回传。

1.2.产品特性

设备工作原理主要包括无线传输和解码两个部分。无线传输部分负责将屏幕信号转化为无线信号并发送出去；解码显示部分则负责接收无线信号，并将其转换为图像和音频信号，通过显示设备呈现出来。具有无线连接、跨平台传输、即插即用、加密传输安全可靠等等优势。

1.3.装箱清单

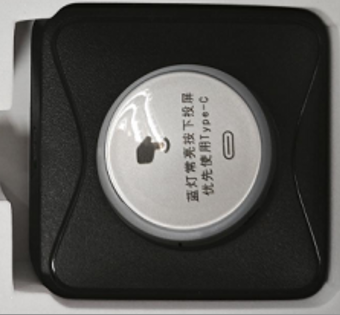

WA10

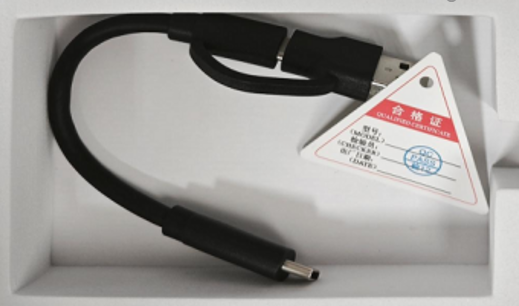

配线

1.4. 规格参数

软件功能技术规格
接口	TYPE C DP X 1 通过此接口输入音视频信号	TYPE A USB X 1 通过此接口输入编码后的音视频信号
支持的设备	Windows 7/8.1/10/11 64位（不支持32位） MAC OS X 10.10/10.11/10.12/10.13及以上	Windows 7/8.1/10/11 64位（不支持32位） MAC OS X 10.10/10.11/10.12/10.13及以上
是否需要安装软件	否，无软件 硬件实现音视频数据采集、编码和传输	否，PC软件无需安装，插入发射器自动运行 （PC第一次插入发射器需要手动点击运行）
支持的无线接收端	SI-WM05、SI-WM10	SI-WM05、SI-WM10
视频输入分辨率	3840X2160，2560x1600，1920x1200，1920x1080，1366x768，1280x800，1280x720，1024x768
编码分辨率/帧率	可达3840x2160P30	可达1920x1080P30
编码格式	H.265，H.264	H.264
音频输入格式	44.1KHz/48KHz/16bit PCM，立体声	44.1KHz/48KHz/16bit PCM，立体声

1.5. 使用范围

搭配信锐同频智能会议主机使用（SI-WM05、SI-WM10），会议主机软件版本必须升级到meeting_system_3.2.7版本，如果不是这个版本，可以联系信锐售后400服务热线400-878-3389，让工程师远程指导进行升级；

2.操作指导

2.1.投屏器升级及配对

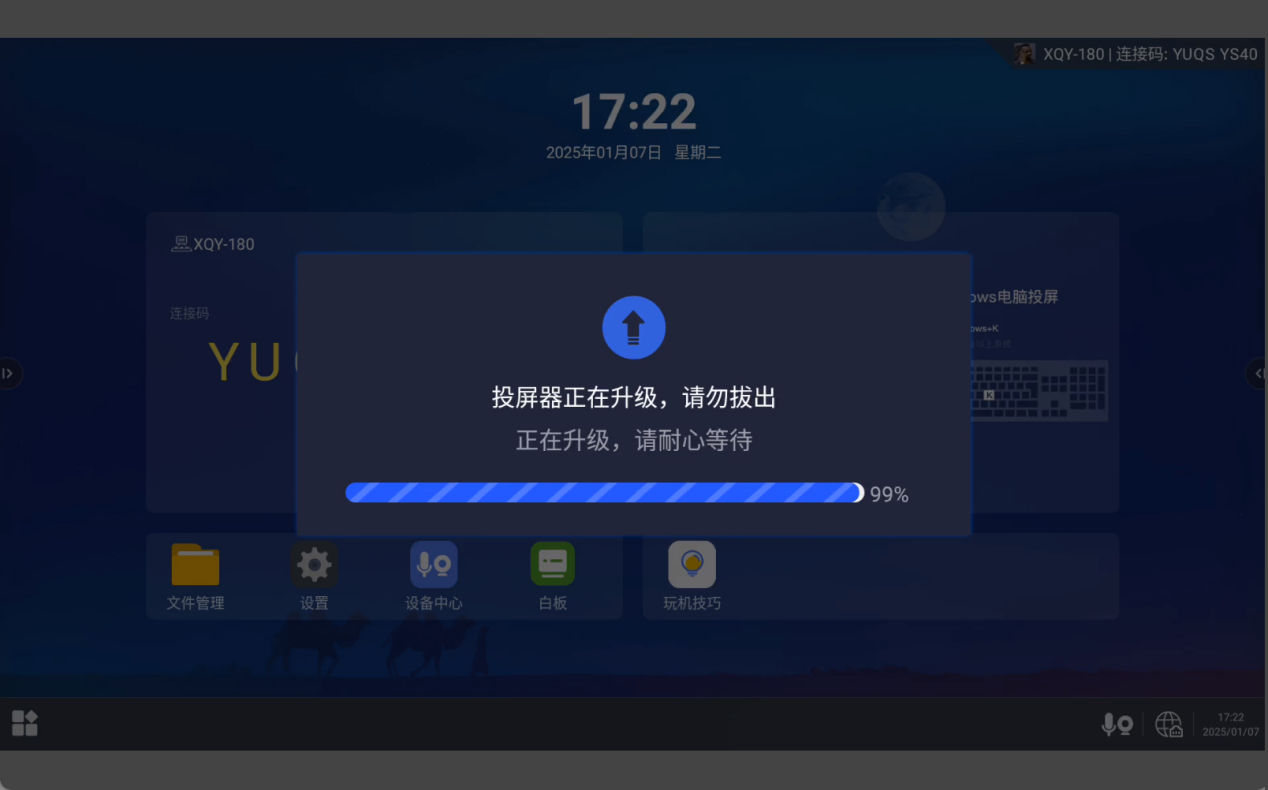

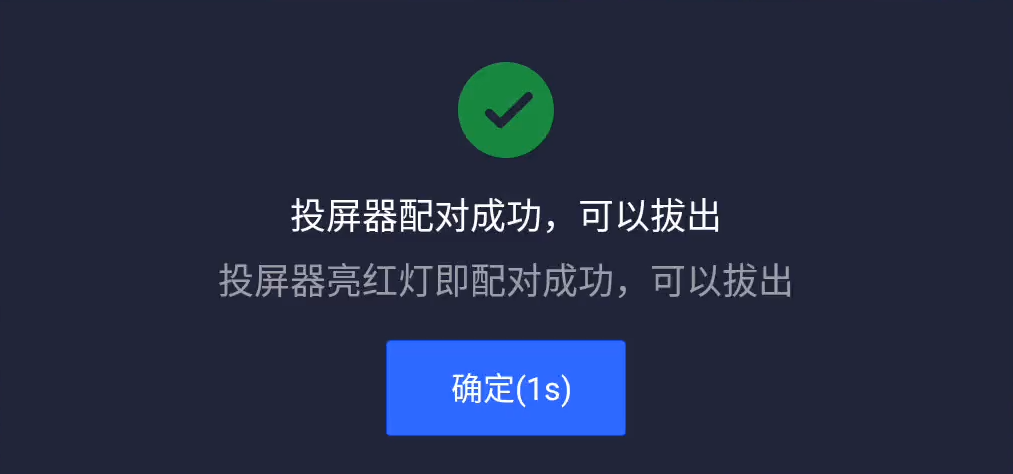

投屏器通过USB接口插入到会议主机进行升级并配对，直到主机端提示配对成功，投屏器变为红灯常亮后拔出；

注意事项：

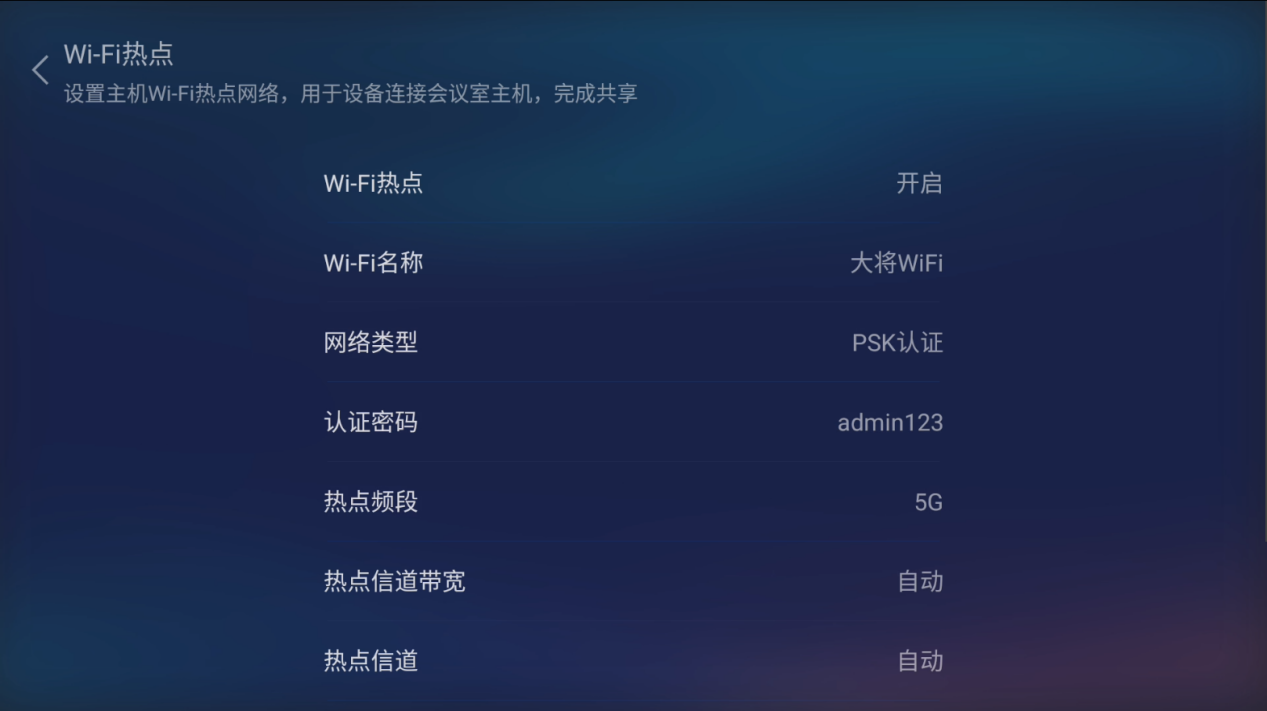

会议主机必须开启WiFi热点，且WIFI热点必须是PSK认证方式，不能设置为开放式。建议使用5GHz频段。

2.2.投屏器typeC接口投屏

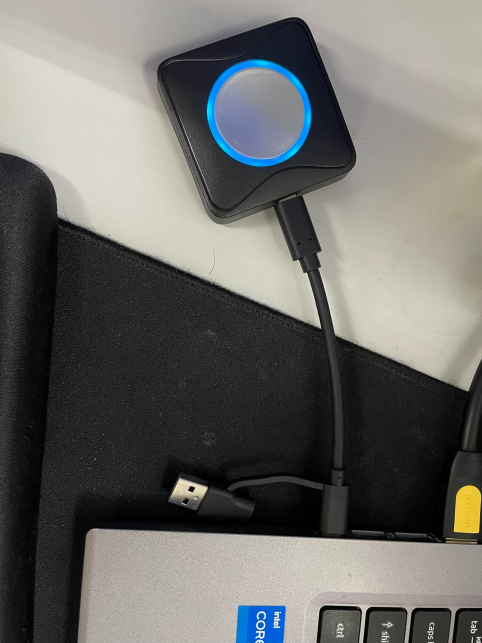

1、 Mac电脑及windows电脑均支持通过typeC接口投屏，投屏器通过 typeC 接口接入到PC上，等待（8~10秒）指示灯从蓝灯闪烁转为蓝灯常亮。

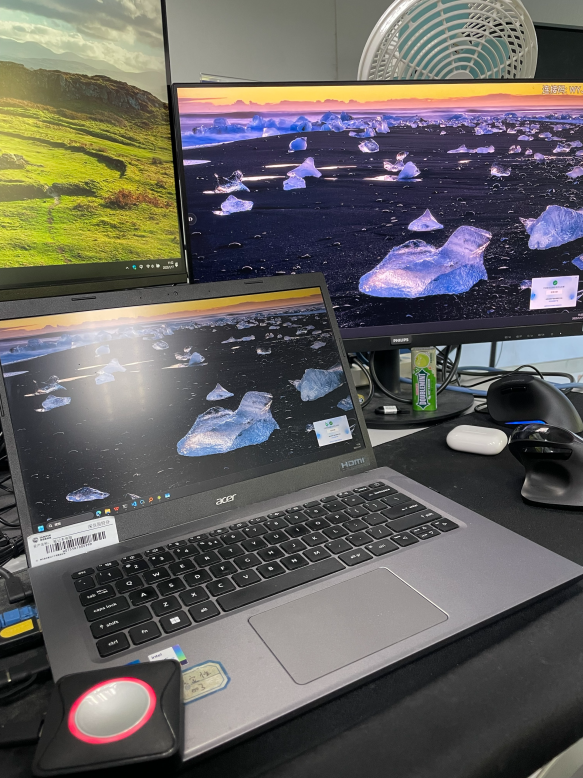

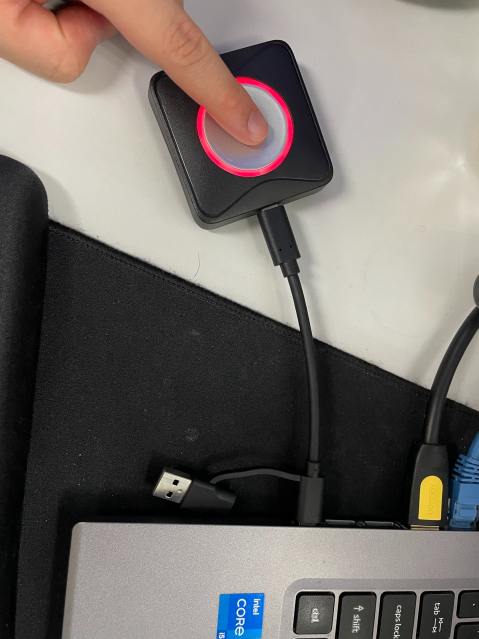

2、按下投屏器上的物理按键进行投屏，等待指示灯从蓝灯常亮转为红灯常亮。此时投屏成功

注意事项：

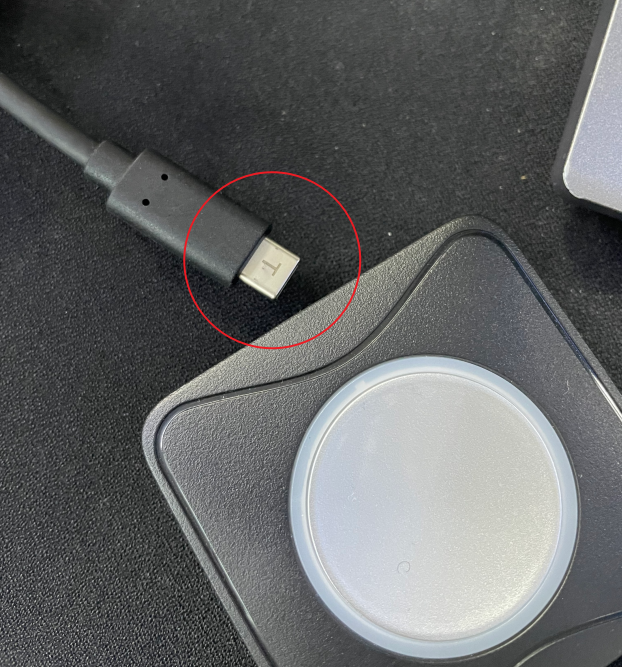

使用typeC接入时，需要注意接投屏器端的typeC线接入到正面。如图所示，确保有图示中标记的那一面与投屏器按钮是同个方向的。

2.3. 投屏器typeA接口（USB）投屏

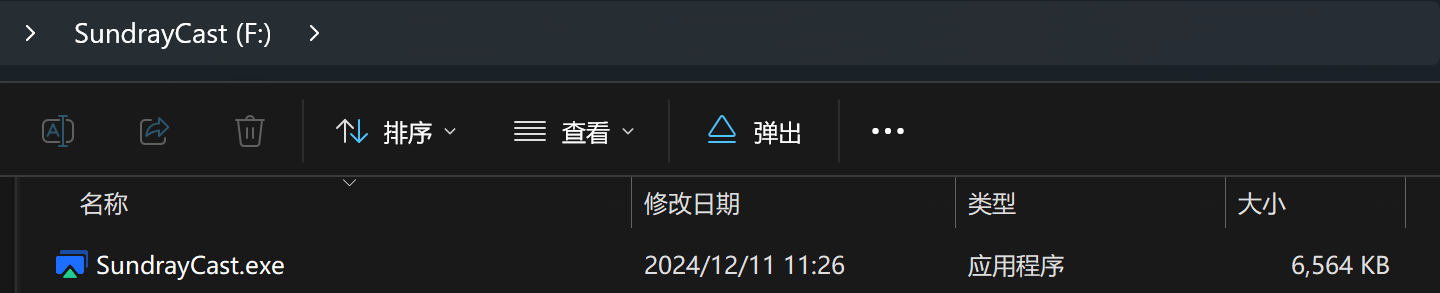

1、将投屏器通过 typeA 接口接入到PC上，打开U盘文件夹手动运行SundrayCast.exe软件

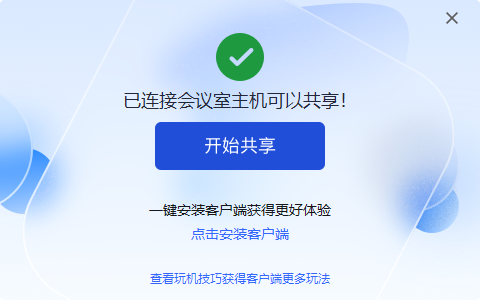

2、等待托盘弹窗提示已连接成功，此时点击托盘弹窗的开始共享，或按下投屏器上按键进行投屏。

3、投屏成功

2.4. 投屏器内置插件下载客户端

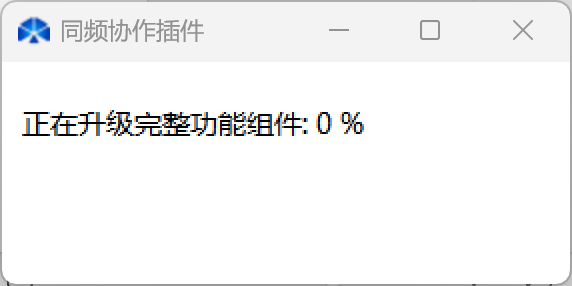

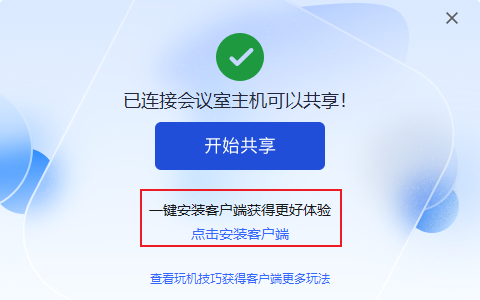

1、通过typeA接口接入到电脑上，并在托盘界面点击“点击安装客户端”，此时会再弹出一个“同频协作插件”的弹窗，会自动检测并下载最新版本的客户端。

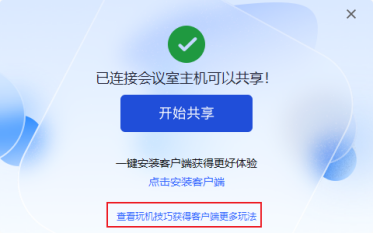

2.5. 玩机技巧页面跳转

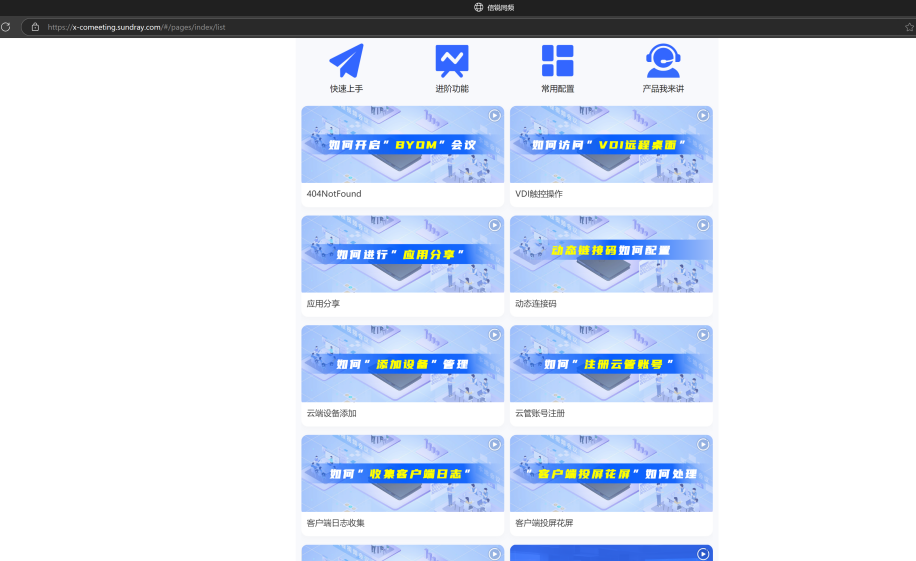

1、通过typeA接口接入到电脑上，并在托盘界面点击“查看玩机技巧获得客户端更多玩法”，此时会弹出玩机技巧网页。

2.6. 投屏器BYOM

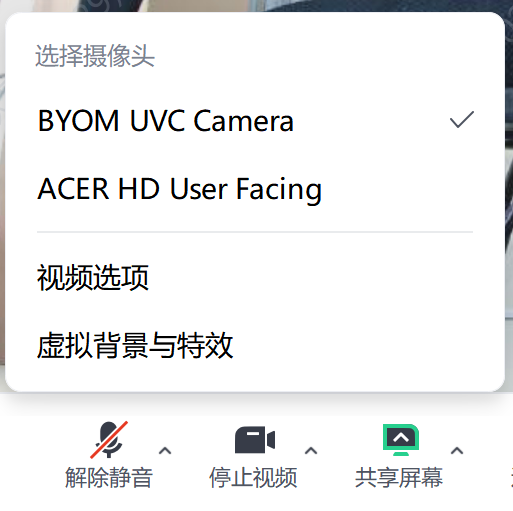

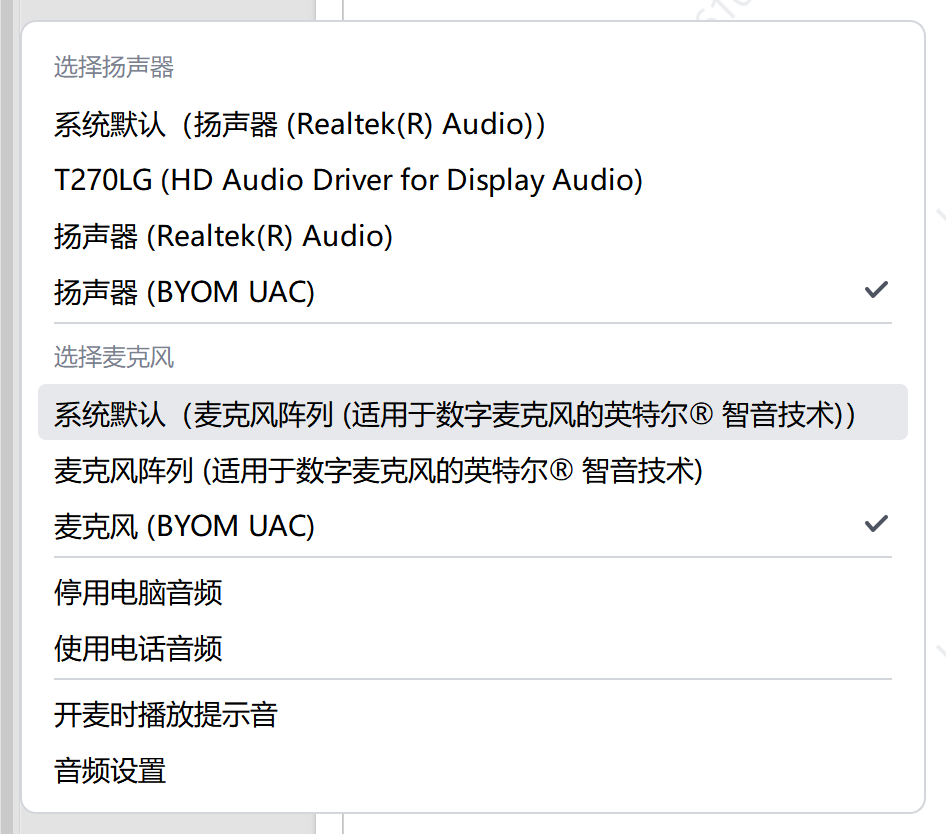

支持摄像头、麦克风和扬声器，以腾讯会议为例，投屏成功后，扬声器和麦克风选择设备 BYOM UAC，即可使用主机端接入的扬声器和麦克风。摄像头选择 BYOM UAC Camera，即可使用主机端接入的摄像头。
