1前言

1.1 声明

由于产品版本升级或其它原因，本手册内容会不定期进行更新。

除非另有约定，本手册仅作为使用参考。

1.2 资料意见反馈

若您在使用过程中发现产品手册的任何问题，欢迎您通过以下方式反馈意见：

发电子邮件至：

1.3 读者对象

本文档主要适用于以下人员：

• 系统维护工程师

• 调测工程师

• 网络监控工程师

• 现场维护工程师

1.4 符号约定

表1-1命令语法规则

格式	意义
斜体大写字母	命令行参数（命令中必须由实际值进行替代的部分）采用斜体大写字母表示。
(x|y|…)	表示从若干个选项中选取一个。
(x|y|…|)	表示从若干个选项中选取一个或者不选。
[x|y|…]	表示从若干个选项中选取一个或多个，每个选项可以重复被选择。
[x|y|…|]	表示从若干个选项中选取一个、多个或不选，每个选项可以重复被选择。
{x|y|…}	表示从若干个选项中选取一个或多个，每个选项只能被选取一次。
{x|y|…|}	表示从若干个选项中选取一个、多个或不选，每个选项只能被选取一次。
<x-y>	表示从指定范围内选择一个数值。



2  登录配置指导

2.1 WEB登录

2.1.1 概述

本章介绍如何配置交换机启动WEB管理功能。

 2.1.2 管理网口IP地址和网关配置

在通过WEB管理交换机之前，用户需要通过命令行配置管理网口的IP地址和网关。 例如：

Switch(config)# management ip address 10.13.33.153/21
Switch(config)# management route add gateway 10.13.39.254

 默认IP地址为192.168.0.1

 2.1.3 用户账户和密码配置

用于WEB管理的用户账号和密码，需要通过命令行配置。 例如：

Switch (config)#username admin privilege 4 password admin

 默认用户名和密码为admin，admin

 2.1.4 网页登录

打开浏览器(不建议使用IE)，输入交换机管理地址，登录页面如图所示。

图2-1登录页面

在登录页面，输入已经创建的用户名和密码，点击“登录”，则进入主页面，主页面相关参数将在”监控”章节进行描述。

   3  监控配置指导

3.1 主页面

3.1.1 概述

本章介绍顶部控制栏、导航栏与主页面(即监控页面)及其参数，包括设备面板、设备信息、设备利用率、设备温度和风扇速比。

 3.1.2 顶部控制栏

主界面的顶部为网页的控制栏，如下图所示。

图3-1顶部控制栏

参数说明，如下表所示。

表3-1顶部控制栏参数说明

参数项	说明
1	产品型号(以实际产品为准)
2	监控模块(即主页面)
3	配置模块
4	维护模块
5	网络模块
6	保存配置
7	登录用户名
8	退出登录





3.1.3导航栏

点击“顶部控制栏”的“配置”、“维护”或“网络”按钮，进入对应模块页面，网页左侧分别为“配置模块”导航栏、“维护模块”导航栏以及“网络模块”导航栏，如下图所示。

图3-2配置模块导航栏	图3-3维护模块导航栏	图3-4网络模块导航栏

 3.1.4 监控

非堆叠页面

主页面的监控部分，如下图所示。

图3-5监控

参数说明，如下表所示。

表3-2监控参数说明

参数	说明
监控	监控字段
自动刷新	设置自动刷新的时间,可选项有手动刷新与30秒、60秒以及180秒的刷新间隔
立即刷新	手动刷新按钮

 堆叠页面

主页面的监控部分，如下图所示。

图3-6监控

参数说明，如下表所示。

表3-3监控参数说明

参数	说明
监控	监控字段
槽位编号	堆叠环境下可选的设备槽位编号
自动刷新	设置自动刷新的时间,可选项有手动刷新与30秒、60秒以及180秒的刷新间隔
立即刷新	手动刷新按钮

  3.1.5 设备面板

设备面板，如下图所示。

图3-7设备面板



页面上的端口对应于交换机上实际的物理端口，同时区分光口和电口。端口的状态由图片的颜色来区分，包括“激活”，“未激活”以及“关闭”。

实际端口布局取决于设备型号。

 3.1.6 设备信息

设备信息，如下图所示。

图3-8设备信息

参数说明，如下表所示。

表3-4设备信息参数说明

参数	说明	参数	说明	参数	说明
产品型号	交换机产品的型号	系统映像	启动映像名称	序列号	交换机系列号
所在位置	交换机位置	Web映像	当前Web映像名称	MAC地址	交换机MAC地址
设备名称	交换机名称	BootRom版本	BootRom版本	运行时间	交换机已运行时间
联系方法	交换机联系方式	硬件版本	交换机硬件版本	电源1	电源1当前状态
软件版本	交换机软件版本	EPLD版本	交换机EPLD版本	电源2	电源2当前状态

 3.1.7 设备利用率

设备利用率显示当前状态下CPU利用率以及内存利用率信息，如下图所示。

图3-9设备利用率

 3.1.8 设备温度

设备温度显示当前状态下设备温度信息，如下图所示。

图3-10设备温度

 3.1.9 风扇速比

风扇速比显示当前状态风扇转速与最大转速的比值。风扇速比的状态由颜色来区分，绿色代表正常，红色代表异常，如下图所示。

图3-11风扇速比

   4  端口与资源配置指导

4.1 端口状态

4.1.1 概述

本章主要介绍如何查看与配置端口状态以及端口统计数据。

 4.1.2 端口状态

端口状态主页面

点击“配置->端口状态”，进入“端口状态”主页面，本页面显示交换机上各个端口的工作状态，如下图所示。

图4-1端口状态

参数说明，如下表所示。

表4-1端口状态参数说明

参数	说明
编辑	对选取的端口进行管理
刷新	刷新端口的工作状态
端口	端口的名称(以实际产品为准)
状态	端口的链路状态(up或down)
双工	端口的双工模式(auto、full或half)
速率	端口的工作速率(auto、10M、100M、1000M、2.5G、5G、10G、25G、40G、50G、100G)
模式	端口的工作模式(L2 mode access、L2 mode trunk或L3 mode)
类型	端口的类型
描述	端口的描述信息

 端口管理

点击“配置->端口状态”，进入“端口状态”主页面。然后勾选对应端口的复选框，点击“编辑”按钮，进入“端口管理”页面，如下图所示。

图4-2端口管理

参数说明，如下表所示。

表4-2端口管理参数说明

参数	说明
端口	选取的需要配置的端口名称
端口当前状态	端口的当前状态，Up或者Down
管理状态	管理端口的状态，Up或者Down
L2/L3模式	L2 mode下可选取Trunk和Access模式；L3 mode下模式不可选取
Jumbo帧	选取是否开启接收Jumbo帧
速率	配置端口的速率，可选项有 自动协商、10M、100M、1000M、2.5G、5G、10G、25G、40G、50G、100G、200G、400G、800G
描述	本次端口配置的描述信息
应用	保存本次配置并返回至“端口状态”主页面
返回	返回至“端口状态”主页面

  4.1.3 端口统计

端口统计主页面

点击”配置->端口状态->端口统计”，进入“端口统计”页面，如下图所示。

图4-3端口统计

参数说明，如下表所示。

表4-3端口统计参数说明

参数	说明
清除统计	将所有端口的统计数据全部清除
刷新	刷新统计数据
端口	端口名称(以实际产品为准)
出方向报文统计	以报文为单位统计报文发送出去的数量
出方向字节统计	以字节为单位统计报文发送出去的数量
入方向报文统计	以报文为单位统计报文接收的数量
入方向字节统计	以字节为单位统计报文接收的数量
操作	单个端口查看统计详细，进行刷新或者清除统计

 端口统计详细

点击”配置->端口状态->端口统计”，进入“端口统计”页面，然后点击编辑，进入到对应端口的“端口统计详细”页面，如下图所示。

图4-4端口统计管理

图4-5端口统计管理续

该页面详细记录了端口详细的发包以及收包的统计数据。

   4.2 链路聚合

4.2.1 概述

本章节主要介绍如何查看和配置链路聚合端口。

 4.2.2 全局配置

点击“配置->链路聚合->全局配置”进入“全局配置”页面，如下图所示。

图4-6全局配置

参数说明，如下表所示。

表4-4全局配置参数说明

参数	说明
负载分担模式	根据选取的复选框，进行不同的负载均衡规则
应用	保存负载分担模式配置

 4.2.3 端口配置

端口配置主页面

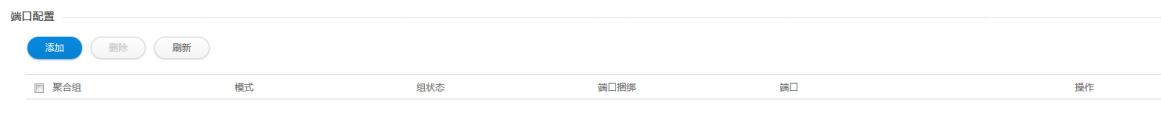

点击“配置->链路聚合->端口配置”进入“端口配置”页面，如下图所示。

图4-7端口配置

参数说明，如下表所示。

表4-5端口配置参数说明

参数	说明
添加	添加一个新的静态链路聚合组
删除	删除复选框选取的聚合组
刷新	刷新聚合组的状态
聚合组	聚合组名称
模式	聚合组工作模式，“static”或者”dynamic”
组状态	聚合组的工作状态，L2或者L3
端口捆绑	聚合组与MAC地址进行捆绑
端口	聚合组的端口数量
操作	对聚合组进行管理

 添加静态链路聚合组

点击“配置->链路聚合->端口配置”进入“端口配置”页面。然后点击“添加”按钮，进入“静态链路聚合”页面，如下图所示。

图4-8添加聚合组

参数说明，如下表所示

表4-6添加静态链路聚合组参数说明

参数	说明
聚合组	前缀固定为agg，输入合法范围0-63(以实际产品为准)
聚合组成员端口	勾选复选框添加成员端口(以实际产品为准)
应用	保存本次配置并返回至“端口配置”页面
返回	返回至“端口配置”页面

 管理聚合组

点击“配置->链路聚合->端口配置”进入“端口配置”页面。然后点击对应的聚合组的编辑按钮，进入到“静态链路聚合”页面，如下图所示。

图4-9管理聚合组

参数说明，如下表所示。

表4-7管理链路聚合组的参数描述

参数	说明
聚合组	该聚合组的名称(以实际产品为准)
聚合组成员端口	选取复选框去改变成员端口(以实际产品为准)
应用	保存本次编辑并返回至“端口配置”页面
返回	返回至“端口配置”页面

   4.3 风暴控制

4.3.1 概述

本章主要介绍如何查看和配置风暴控制端口

 4.3.2 查看风暴控制端口

点击”配置->风暴控制“进入”风暴控制“主页面，如下图所示。

图4-10查看风暴控制

参数说明，如下表所示。

表4-8风暴控制主页面参数说明

参数	说明
编辑	对勾选的复选框端口进行管理
刷新	刷新端口的状态
端口	端口的名称
单播模式	风暴控制的单播模式，分为“disable”、“PPS”或“百分比”
单播值	单播值，PPS：0-1000000000之间且是1000的倍数，百分比：0.00-100.00
广播模式	风暴控制的广播模式，分为“disable”、“PPS”或“百分比”
广播值	广播值，PPS：0-1000000000之间且是1000的倍数，百分比：0.00-100.00
组播模式	风暴控制的组播模式，分为“disable”、“PPS”或“百分比”
组播值	组播值，PPS：0-1000000000之间且是1000的倍数，百分比：0.00-100.00
操作	对单个端口进行管理

 4.3.3 管理风暴控制端口

在“风暴控制”主页面，勾选复选框，点击“编辑”按钮或点击“操作”字段下的“编辑”按钮，进入管理“风暴控制”页面，如下图所示。

图4-11编辑风暴控制端口

参数说明，如下表所示。

表4-9编辑风暴控制端口参数说明

参数	说明
端口	正在编辑的端口名
单播模式	风暴控制的单播模式，分为“关闭”、“PPS”或“百分比”
单播值	单播值，PPS：0-1000000000之间且是1000的倍数，百分比：0.00-100.00
广播模式	风暴控制的广播模式，分为“关闭”、“PPS”或“百分比”
广播值	广播值，PPS：0-1000000000之间且是1000的倍数，百分比：0.00-100.00
组播模式	风暴控制的组播模式，分为“关闭”、“PPS”或“百分比”
组播值	组播值，PPS：0-1000000000之间且是1000的倍数，百分比：0.00-100.00
应用	保存本次配置并返回至“风暴控制”主页面
返回	返回至“风暴控制”主页面

  4.4 流量控制

4.4.1 概述

本章节主要描述如何查看和配置流量控制。

 4.4.2 查看流量控制

点击“配置->流量控制”，进入“流量控制”主页面，如下图所示。

图4-12流量控制页面

参数说明，如下表所示。

表4-10查看流量控制参数说明

参数	说明
编辑	编辑勾选的端口
刷新	刷新流量控制显示的状态
端口	端口的名称
接收配置	接收配置的状态，“on”或者“off“
接收状态	接收状态，“on”或者“off“
发送配置	发送配置的状态，“on”或者“off“
发送状态	发送状态，“on”或者“off“
接收统计	接收暂停帧统计的数量
发送统计	发送暂停帧统计的数量
操作	配置单个端口

 4.4.3 配置流量控制

点击“配置->流量控制”，进入“流量控制”主页面。然后点击“编辑”按钮去配置选中的接口或者点击某一个接口对应的“编辑”按钮，进入“流量控制配置”页面，如下图所示。

图4-13配置流量控制页面

参数说明，如下表所示。

表4-11配置流量控制参数说明

参数	说明
端口	正在配置的端口名称
接收功能	配置接收功能，打开或者关闭
发送功能	配置发送功能，打开或者关闭
应用	保存本次配置，并返回至“流量控制”主页面
返回	返回至“流量控制”主页面

  4.5 端口隔离

4.5.1 概述

本章介绍如何配置和查看端口隔离状态。

 4.5.2 全局配置

点击“配置->端口隔离->全局配置”，进入“全局配置”页面，如下图所示。

图4-14端口隔离全局配置

参数说明，如下表所示。

表4-12端口隔离全局配置参数说明

参数	说明
端口隔离模式	配置端口隔离模式，二层或是全部
应用	保存本次配置

 4.5.3 端口配置

点击“配置->端口隔离->端口配置”，进入“端口配置页面”，如下图所示。

图4-15端口隔离端口配置

参数说明，如下表所示。

表4-13查看端口配置参数说明

参数	说明
编辑	配置勾选的端口，勾选端口为全选
刷新	刷新端口配置状态
端口	端口名称
端口隔离组	该端口所属的端口隔离组
操作	管理单一端口

 4.5.4 端口隔离管理

点击“配置->端口隔离->端口配置”，进入“端口配置页面”。然后勾选端口，点击“编辑”按钮，或者直接点击对应端口的“编辑”按钮进入“端口隔离管理“页面，如下图所示。

图4-16端口隔离管理页面

参数说明，如下表所示

表4-14端口隔离管理参数说明

参数	说明
端口	正在管理的端口名称
端口隔离使能	端口隔离功能，“开启”或“关闭”
端口隔离组	如果启用端口隔离功能，输入端口隔离组(1-16)
应用	保存本次配置，并返回至“端口配置”页面
返回	返回至“端口配置页面”页面

  4.6 端口监测

4.6.1 概述

本章节描述如何查看和配置端口检测功能。

 4.6.2 参数配置

点击“配置->端口监测”，进入“端口监测”主页面。在这个页面，你能够管理参数配置以及检测配置。

参数配置如下图所示。

图4-17参数配置

参数描述，如下表所示

表4-15参数配置参数说明

参数	说明
Link-flap:Counts	在Link-flap参数的“Seconds”秒内，最大端口down或者up次数，参数范围1-100，默认值为10
Link-flap:Seconds	Link-flap周期，范围1-120，默认值为10
Fdb-loop:Count	最大MAC地址漂移次数，范围3-50，默认值为10
Exclude-vlan	不记录该vlan的漂移次数，范围1-4094，默认值为无
Recovery time:Secounds	恢复端口errdisabled状态的时间间隔(30~86400, 默认:300)

 4.6.3 监测配置

点击“配置->端口监测”，进入“端口监测”主页面。在这个页面下，下拉滚动条，监测配置如下图所示。

图4-18监测配置

参数说明，如下表所示。

表4-16监测配置参数说明

参数	说明
原因	端口监测的功能名
监测	是否开启该监测功能，不可选取的监测功能为一直保持开启状态
恢复	当端口触发errdisabled状态，它标识是否自动恢复，N/A表示该监测没有此恢复功能
应用	保存参数配置和监控配置

  4.7 VLAN

4.7.1 概述

本章节主要介绍如何查看与管理“VLAN状态”、“VLAN IF”以及“Access/Trunk端口”。

 4.7.2 VLAN状态

VLAN状态主页面

点击“配置->VLAN->VLAN状态”，进入VLAN状态主页面，如下图所示。

图4-19VLAN状态主页面

参数说明，如下表所示

表4-17VLAN状态主页面参数说明

参数	说明
VLAN 添加/删除	管理VLAN对其进行添加或删除操作
刷新	刷新所有VLAN的状态
VLAN ID	VLAN标识符
状态	VLAN的状态，可以为”Active”或”Suspend”
MAC学习	MAC学习功能，可以为“Enable”或”Disable”
动作	当MAC学习条目数达到最大值时进行的操作，可以是“Discard”、“Forward”或“Warn”
MAC学习最大条目	MAC最大学习条目数，范围0-65535，默认为0表示不作限制
成员端口	该VLAN包含了哪些成员端口
描述	对该VLAN的描述信息
操作	对该VLAN进行详细配置

 单个VLAN 添加和删除

点击“配置->VLAN->VLAN状态->VLAN 添加/删除”，进入添加/删除VLAN & VLAN范围页面，如下图所示。

图4-20添加/删除VLAN

参数说明，如下表所示。

表4-18添加/删除VLAN参数说明

参数	说明
配置模式	配置模式，“单个”或“范围”
VLAN ID	需要配置的VLAN标识符，范围2-4094
描述	如果是添加VLAN，对该VLAN的描述。
添加	添加该VLAN并返回至“VLAN状态”页面
删除	删除该VLAN并返回至“VLAN状态”页面
返回	返回至“VLAN 状态”页面

 VLAN范围添加和删除

点击“配置->VLAN->VLAN状态->VLAN 添加/删除”，进入添加/删除VLAN & VLAN范围页面，“配置模式”选取为“范围”，如下图所示。

图4-21添加/删除VLAN范围

参数说明，如下表所示。

表4-19添加/删除VLAN范围参数说明

参数	说明
配置模式	可以是配置单个VLAN, 也可以配置一个连续范围的VLAN
VLAN ID	需要配置的VLAN标识符范围(2-4094)
添加	添加该范围VLAN并返回至“VLAN 状态”页面
删除	删除该范围VLAN并返回至“VLAN 状态”页面
返回	返回至“VLAN 状态”页面

 VLAN详细配置

点击“配置->VLAN->VLAN状态->编辑”，进入”VLAN详细配置“页面，如下图所示。

图4-22VLAN详细配置

参数说明，如下表所示。

表4-20VLAN详细配置参数说明

参数	说明
VLAN ID	正在配置的VLAN ID标识符
成员端口	该VLAN的成员端口
VLAN状态	VLAN的工作状态，“启用”或者“关闭”
MAC学习	MAC学习功能，“启用”或者“关闭”
MAC学习限制动作	MAC学习条目达到最大时，进行的操作，“丢弃”、“转发”或“告警”
MAC学习最大条目	MAC学习最大条目数，范围0-65535，0表示不作限制
描述	对该VLAN的描述信息
应用	保存本次配置并返回至“VLAN状态”页面
返回	返回至“VLAN状态”页面

  4.7.3 VLAN IF端口

VLAN IF端口主界面

点击“配置->VLAN->VLAN IF端口“，进入“VLAN IF”端口主页面，如下图所示。

图4-23VLAN IF端口

参数说明，如下表所示。

表4-21VLAN IF端口参数说明

参数	说明
添加	添加VLAN IF端口
删除	删除复选框勾选的VLAN IF端口
刷新	刷新VLAN IF端口
VLAN IF端口名称	VLAN IF的名称
IPv4地址	IPv4地址
操作	对该VLAN IF进行编辑

 添加VLAN IF端口

点击“配置->VLAN->VLAN IF端口->添加VLAN IF端口“，进入VLANIF端口管理页面，如下图所示。

图4-24添加VLAN IF端口

参数说明，如下表所示。

表4-22VLAN IF端口管理参数说明

参数	说明
VLANIF端口ID	VLAN标志符，范围1-4094
IPv4地址	IPv4地址，采用点分十进制
掩码	掩码位数，0-32位(可选)
应用	保存本次配置，并返回至“VLAN IF”页面
返回	返回至“VLAN IF”界面

 删除VLAN IF端口

点击“配置->VLAN->VLAN IF端口“，进入VLAN IF端口页面，勾选需要删除对应的端口，点击”删除“按钮，并点击确定，完成删除，如下图所示。

图4-25删除VLAN IF端口

 编辑VLAN IF端口

点击“配置->VLAN->VLAN IF端口“，再点击“编辑”按钮，进入”VLAN IF端口管理“界面，如下图所示。

图4-26配置VLAN IF端口

参数说明，如下表所示。

表4-23VLAN IF端口配置参数说明

参数	说明
VLANIF端口ID	VLAN标志符，范围1-4094
IPv4地址	IPv4地址，采用点分十进制
掩码	掩码位数，0-32位(可选)
应用	保存本次配置，并返回至“VLAN IF”页面
返回	返回至“VLAN IF”界面

  4.7.4 Access/Trunk端口

Access/Trunk端口主页面

点击“配置->VLAN->Access/Trunk端口“，进入“Access/Trunk端口”主页面，如下图所示。

图4-27Acess/Trunk端口界面

参数说明，如下表所示。

表4-24Access/Trunk端口参数说明

参数	说明
编辑	对所选的端口进行编辑
刷新	刷新Access/Trunk端口状态
端口	端口的名称
模式	端口的模式，“access”或”trunk“
PVID	基于端口的VLAN标志符
加入的VLAN	如果该VLAN链路类型是“Trunk”，加入的VLAN是允许通过的列表。如果VLAN链路类型是”Access”， 该端口接收到的有标签或无标签的帧会打上该VLAN ID
操作	配置该端口

 配置Access/Trunk端口

点击“配置->VLAN->Access/Trunk端口“，勾选对应端口的复选框点击“编辑”按钮，或者直接点击某一端口的“编辑”操作，进入“配置Access/Trunk端口”页面，如下图所示。

图4-28配置Acess/Trunk端口界面

参数说明，如下表所示。

表4-25配置Access/Trunk端口参数说明

参数	说明
端口	正在配置的端口名称
端口模式	端口的模式，“access”或“trunk”
PVID	基于端口的VLAN标识符(1-4096)
Permit VLAN	允许通过的VLAN标识符(1~4094, 例如: 2-5,7,9-11)
应用	保存本次配置，并返回至“Access/Trunk端口”页面
返回	直接返回至“Access/Trunk端口”页面

   4.8 VLAN分类

4.8.1 概述

本章节介绍如何查看和配置VLAN分类。

点击“配置->VLAN分类”，进入“VLAN分类”主页面，如下图所示。

图4-29VLAN 分类主页面

参数说明，如下表所示。

表4-26VLAN分类参数说明

参数	说明
VLAN分类规则	显示VLAN分类规则信息
VLAN分类组	显示VLAN分类组信息
VLAN分类用途	显示VLAN分类用途信息

 4.8.2 添加VLAN分类规则

点击“管理->VLAN 分类”, 在“VLAN分类规则”栏中点击“添加”按钮，进入到“VLAN分类规则设置”页面，如下图所示。

图4-30VLAN 分类规则设置页面

参数说明，如下表所示

表4-27添加VLAN分类规则参数说明

参数	说明
规则ID	该规则的标识符(0-4095)
规则类型	该规则的类型，“IP地址”、“MAC地址”或“协议”
IP地址|MAC地址|协议	当规则类型为”IP地址”时，输入点分十进制IPv4地址当规则类型为“MAC地址”时，输入点分十六进制的MAC地址当规则类型为“协议”时，支持的协议有”arp”、“ip”、“mpls”、“mpls-mcast”、“pppoe”以及“rarp”
VLAN ID	VLAN标识符(1-4094)
应用	保存本次配置并返回至“VLAN 分类”主页面
返回	返回至“VLAN 分类”主页面

 4.8.3 删除分类规则

点击“配置->VLAN 分类”进入“VLAN 分类“主页面，在”VLAN分类规则“栏中，选中需要删除的规则ID复选框，点”删除“按钮，并点击“确定”按钮，即可删除，如下图所示。

图4-31删除VLAN分类规则页面

 4.8.4 添加VLAN分类组

点击“配置->VLAN 分类”，进入”VLAN 分类”主页面，在“VLAN分类组”栏下点击“添加”按钮，进入”VLAN分类组设置”页面，如下图所示。

图4-32添加VLAN分类组页面

参数说明，如下表所示

表4-28添加VLAN分类组参数说明

参数	说明
组ID	该VLAN分类组的标识符(0-31)
规则ID	规则标识符, (0-4095)
应用	保存本次配置，并返回至“VLAN 分类”主页面
返回	返回至“VLAN 分类”主页面

 4.8.5 删除VLAN分类组

点击“配置->VLAN分类”，进入“VLAN 分类“主页面，在”VLAN分类组“栏中，选中需要删除的组的复选框，点击”删除“按钮，并点击”确认“即可删除，如下图所示。

图4-33删除VLAN分类组页面

 4.8.6 添加VLAN分类用途

点击“配置->VLAN 分类”，进入”VLAN 分类”主页面，在“VLAN分类用途”栏下点击“添加”按钮，进入”VLAN分类用途设置”页面，如下图所示。

图4-34添加VLAN分类用途页面

参数说明，如下表所示

表4-29添加VLAN分类用途参数说明

参数	说明
端口	需要添加VLAN分类用途的端口(可选)
组ID	VLAN分类用途的组ID
基于类型	基于类型的用途，“ip”、“mac”或“协议”，当类型为“协议”时，组ID必须为31
应用	保存本次配置，并返回至“VLAN 分类”主页面
返回	返回至“VLAN 分类”主页面

 4.8.7 删除VLAN分类用途

点击“配置->VLAN分类”，进入“VLAN 分类“主页面，在”VLAN分类用途“栏中，选中需要删除的端口的复选框，点击”删除“按钮，并点击”确认“即可删除，如下图所示。

图4-35删除VLAN分类用途页面

  4.9 MAC

4.9.1 概述

点击“配置->MAC”，进入“MAC ”主界面，如下图所示。

图4-36MAC主界面

本章节介绍如何查看和配置MAC。交换机设备内有一张MAC地址表，简称MAC表。MAC表记录了交换机设备的所有接口连接的所有设备的MAC地址。在转发数据时，交换机设备根据数据帧中的目的MAC地址查询MAC表，快速定位出接口，从而减少广播。

参数说明，如下表所示。

表4-30MAC主界面参数说明

参数	说明
MAC 地址表	MAC 地址表配置
MAC 全局配置	MAC 老化时间配置
MAC 学习	MAC 学习配置
静态MAC地址表	静态MAC地址表配置
黑洞MAC地址表	黑洞MAC地址表配置
端口安全	端口安全配置
静态安全MAC地址表	静态安全MAC地址表配置

 4.9.2 MAC 地址表配置

查询MAC地址表信息

点击“MAC->MAC 地址表”，进入“MAC 地址表信息“界面,点击查询，如下图所示。

图4-37查询MAC地址表信息页面

参数说明，如下表所示。

表4-31MAC 地址表信息查询参数说明

参数	说明
表项类型	MAC 地址类型，包括了全部、动态、安全、静态
MAC地址	地址表中的MAC地址
VLAN	配置在MAC地址上的VLAN号(1-4094)
端口类型	接口类型，包括了全部、以太网、链路聚合
端口	配置MAC地址的端口
查询	查询mac表信息

 显示MAC地址表信息

点击“MAC->MAC 地址表”，进入“MAC 地址表信息“界面，如下图所示。

图4-38显示MAC地址表信息

参数说明，如下表所示。

表4-32MAC 地址表信息显示参数说明

参数	说明
MAC地址	地址表中的MAC地址
VLAN	配置在MAC地址上的VLAN号
端口	显示端口名字
表项类型	MAC 地址类型，包括了动态、安全、静态

  4.9.3 MAC 老化时间配置

点击“MAC->MAC 全局配置”，进入“MAC全局配置“界面,点击应用，如下图所示。

图4-39MAC 老化时间配置

参数说明，如下表所示。

表4-33MAC 老化时间参数说明

参数	说明
老化时间	MAC 地址的老化时间(范围：0，10~1000000 秒; 默认: 300 秒)
应用	保存配置

 4.9.4 MAC 学习配置

点击“MAC->MAC 学习”，进入“MAC 学习“界面，如下图所示。

图4-40MAC 学习配置

参数说明，如下表所示。

表4-34MAC 学习参数说明

参数	说明
端口	显示端口名字
MAC学习	显示端口当前MAC学习状态
操作	显示MAC学习状态能被编辑
编辑	显示接口MAC学习状态能被编辑
刷新	显示更新页面

点击操作，“编辑”，进入“MAC 端口学习“编辑界面，如下图所示。

图4-41MAC端口学习编辑界面

参数说明，如下表所示。

表4-35MAC 端口学习编辑界面参数说明

参数	说明
端口	显示端口名字
MAC学习	显示端口当前MAC学习状态,启用或关闭
应用	保存配置
返回	返回MAC学习界面

 4.9.5 静态MAC地址表配置

添加静态MAC地址表信息

点击“MAC->静态MAC地址表”，进入“静态MAC地址表“界面，点击添加，如下图所示。

图4-42添加静态MAC地址表信息

参数说明，如下表所示。

表4-36添加静态MAC 地址表信息参数说明

参数	说明
MAC地址	地址表中的MAC地址
VLAN	配置在MAC地址上的VLAN号(1-4094)
端口类型	接口类型，包括了以太网、链路聚合
端口	配置MAC地址的端口
应用	保存配置
返回	返回静态地址表页面

 删除静态MAC地址表信息

点击“MAC->静态MAC地址表”，进入“静态MAC地址表“界面，点击删除，如下图所示。

图4-43删除静态MAC地址表信息

 查询静态MAC地址表信息

点击“MAC->静态MAC 地址表”，进入“静态MAC 地址表“界面,点击查询，如下图所示。

图4-44查询静态MAC地址表信息

参数说明，如下表所示。

表4-37静态MAC 地址表查询参数说明

参数	说明
MAC地址	地址表中的MAC地址
VLAN	配置在MAC地址上的VLAN号(1-4094)
端口类型	接口类型，包括了全部、以太网和链路聚合
端口	配置MAC地址的端口
查询	查询静态mac表信息

 显示静态MAC地址表信息

点击“MAC->静态MAC 地址表”，进入“静态 MAC 地址表“界面，如下图所示。

图4-45显示静态MAC地址表信息

参数说明，如下表所示。

表4-38静态MAC 地址表显示参数说明

参数	说明
MAC地址	地址表中的MAC地址
VLAN	配置在MAC地址上的VLAN号
端口	显示端口名字
表项类型	MAC 地址类型，包括了动态、安全、静态

  4.9.6 黑洞MAC地址表配置

添加黑洞MAC地址表信息

点击“MAC->黑洞MAC地址表”，进入“黑洞MAC地址表“界面，点击添加，如下图所示。

图4-46添加黑洞MAC地址表信息

参数说明，如下表所示。

表4-39添加黑洞MAC 地址表信息参数说明

参数	说明
MAC地址	地址表中的MAC地址
应用	保存配置
返回	返回黑洞地址表页面

 删除黑洞MAC地址表信息

点击“MAC->黑洞MAC地址表”，进入“黑洞MAC地址表“界面，点击删除，如下图所示。

图4-47删除黑洞MAC地址表信息

 查询黑洞MAC地址表信息

点击“MAC->黑洞MAC 地址表”，进入“黑洞MAC 地址表“界面,点击查询，如下图所示。

图4-48查询黑洞MAC地址表信息

参数说明，如下表所示。

表4-40黑洞MAC 地址表查询参数说明

参数	说明
MAC地址	地址表中的MAC地址
查询	查询黑洞mac表信息

 显示黑洞MAC地址表信息

点击“MAC->黑洞MAC 地址表”，进入“黑洞MAC 地址表“界面，如下图所示。

图4-49显示黑洞MAC地址表信息

参数说明，如下表所示。

表4-41黑洞MAC 地址表显示参数说明

参数	说明
MAC地址	地址表中的MAC地址
表项类型	MAC 地址类型，包括了动态、安全、静态

  4.9.7 端口安全配置

点击“MAC->端口安全”，进入“端口安全“界面，如下图所示。

图4-50端口安全配置

参数说明，如下表所示。

表4-42端口安全参数说明

参数	说明
端口	显示端口名字
端口安全	显示端口上当前端口安全状态
端口保护模式	显示端口上当前保护模式
最大MAC地址	显示端口上最大MAC地址学习数量
操作	显示端口安全状态可以编辑

点击操作，“编辑”，进入“端口安全“编辑界面，如下图所示。

图4-51端口安全编辑页面

参数说明，如下表所示。

表4-43MAC 端口安全编辑界面参数说明

参数	说明
端口	显示端口名字
端口安全	显示端口上当前端口安全状态,关闭或启用
端口保护模式	显示端口上当前保护模式，保护、限制或关闭
最大MAC地址学习	显示端口上最大的MAC地址学习(0~16384, 默认1)
应用	保存配置
返回	返回端口保护界面

 4.9.8 静态安全MAC地址表配置

添加静态安全MAC地址表信息

点击“MAC->静态安全MAC地址表”，进入“静态安全MAC地址表“界面，点击添加，如下图所示。

图4-52添加静态安全MAC地址表信息

参数说明，如下表所示。

表4-44添加静态安全MAC 地址表信息参数说明

参数	说明
MAC地址	地址表中的MAC地址
VLAN	配置在MAC地址上的VLAN号(1-4094)
端口类型	接口类型，包括了以太网
端口	配置MAC地址的端口(可选)
应用	保存配置
返回	返回静态安全MAC 地址表页面

 删除静态安全MAC地址表信息

点击“MAC->静态安全MAC地址表”，进入“静态安全MAC地址表“界面，点击删除，如下图所示。

图4-53删除静态安全MAC地址表信息

 查询静态安全MAC地址表信息

点击“MAC->静态安全MAC 地址表”，进入“静态安全MAC地址表“界面,点击查询，如下图所示。

图4-54查询静态安全MAC地址表信息

参数说明，如下表所示。

表4-45静态安全MAC 地址表查询参数说明

参数	说明
MAC地址	地址表中的MAC地址
VLAN	配置在MAC地址上的VLAN号(1-4094)
端口类型	接口类型，包括了全部、以太网口
端口	配置MAC地址的端口(可选)
查询	查询静态安全mac表信息

 显示静态安全MAC地址表信息

点击“MAC->静态安全MAC 地址表”，进入“静态安全MAC 地址表“界面，如下图所示。

图4-55显示静态安全MAC地址表信息

参数说明，如下表所示。

表4-46静态安全MAC 地址表显示参数说明

参数	说明
MAC地址	地址表中的MAC地址
VLAN	配置在MAC地址上的VLAN号
端口	显示端口名字
表项类型	MAC 地址类型，包括了动态、安全、静态

   4.10 生成树

4.10.1 概述

点击“配置->生成树”，进入“生成树”主界面，如下图所示。

图4-56生成树主界面

本章节介绍如何查看和配置生成树。STP(Spanning Tree Protocol)是生成树协议的英文缩写。该协议可应用于环路网络，通过一定的算法实现路径冗余，同时将环路网络修剪成无环路的树型网络，从而避免报文在环路网络中的增生和无限循环。

参数说明，如下表所示。

表4-47生成树主界面参数说明

参数	说明
生成树信息	显示生成树信息
全局配置	配置全局配置
生成树端口	显示生成树端口
MST域	MST域配置

 4.10.2 生成树信息

点击“生成树->生成树信息”，进入“生成树信息”界面，生成树信息如下图所示。

图4-57生成树信息

参数说明，如下表所示。

表4-48生成树信息界面参数说明

参数	说明
根桥优先级	显示根桥优先级
根桥地址	显示根桥地址
根桥Hello时延	显示根桥Hello时延
根桥最大老化时间	显示根桥最大老化时间
根桥转发延迟	显示根桥转发延迟
公共和内部生成树路径开销	显示公共和内部生成树路径开销
公共和内部生成树优先级	显示公共和内部生成树优先级
根桥优先级	显示桥优先级
桥地址	显示桥地址
桥Hello时延	显示桥Hello时延
桥最大老化时间	显示桥最大老化时间
桥转发延迟	显示桥转发延迟
桥老化时间	显示桥老化时间
边缘端口BPDU过滤	显示边缘端口BPDU过滤使能状态
边缘端口BPDU保护	显示边缘端口BPDU保护使能状态

点击“生成树->生成树信息”，进入“生成树信息”界面，优先级信息如下图所示。

图4-58优先级信息

参数说明，如下表所示。

表4-49生成树优先级信息界面参数说明

参数	说明
实例	显示实例号
路径开销	显示实例路径开销
优先级	显示实例优先级

点击“生成树->生成树信息”，进入“生成树信息”界面，端口信息如下图所示。

图4-59端口信息

参数说明，如下表所示。

表4-50生成树端口信息界面参数说明

参数	说明
实例	实例号
端口	实例的端口号
端口角色	端口状态
STP状态	显示生成树的端口状态
路径开销	显示实例中端口内部路径开销
优先级.端口号	实例中端口内部优先级和端口号
类型	链路类型

 4.10.3 全局配置

点击“生成树->全局配置”，进入“全局配置”界面，如下图所示。

图4-60全局配置

参数说明，如下表所示。

表4-51全局配置界面参数说明

参数	说明
STP	使能或去使能STP(默认：关闭)
BPDU保护	使能或去使能全局BPDU保护(默认：关闭)
BPDU过滤	使能或去使能全局BPDU过滤(默认：关闭)
STP模式	交换机配置的特殊生成树类型,包括STP RSTP MSTP(默认RSTP)
路径开销标准	选择路径开销计算的标准,包括dot1t dot1d-1998(默认dot1t)
最大老化时间	旧信息保存的最长时间(6~40, 默认20)
最大跳数	报文经过交换机转发的最大次数(1~40, 默认20)
Hello时延	根桥广播“hello”信息的间隔(1~10, 默认2)
转发时延	交换机的每个端口从阻塞状态转为转发状态需要等待双倍的转发时延(4~30, 默认15)
实例	为根类型选择实例号(0-4094)
优先级	网桥优先级用于选举根设备(0~61440, 默认32768)
Apply	保存配置

 4.10.4 生成树端口

显示端口状态

点击“生成树->生成树端口”，进入“生成树端口”端口状态界面，如下图所示。

图4-61显示端口状态

参数说明，如下表所示。

表4-52生成树端口状态界面参数说明

参数	说明
端口	端口名字
边缘端口	显示边缘端口状态
BPDU保护	显示BPDU保护状态
BPDU过滤	显示BPDU过滤状态
根保护	显示根保护状态
环路保护	显示环路保护状态
STP	显示STP状态
操作	编辑

 编辑生成树端口

点击“生成树->生成树端口->编辑”，进入编辑生成树端口界面，如下图所示。

图4-62编辑生成树端口

参数说明，如下表所示。

表4-53编辑生成树端口界面参数说明

参数	说明
端口	端口名字
STP	设置STP状态,启用或关闭
边缘端口	设置边缘端口状态,启用则不参与生成树计算，启用或关闭
BPDU保护	设置BPDU保护状态,启用则边缘端口收到BPDU报文将shutdown，启用或关闭
BPDU过滤	设置BPDU过滤状态,启用则端口不接受BPDU也不发送BPDU，启用或关闭
根保护	设置根保护状态，启用或关闭
环路保护	设置环路保护状态,启用或关闭
实例	设置实例号(0-4094)
优先级	设置优先级(0~240,默认128)
路径开销	设置路径开销(1-200000000)
提交	保存配置
详细信息	显示生成树端口详细信息
返回	返回端口状态界面

点击“生成树->生成树端口->编辑->详细信息”，进入生成树端口详细信息界面，如下图所示。

图4-63生成树端口详细信息界面

参数说明，如下表所示。

表4-54生成树端口详细信息界面参数说明

参数	说明
返回	返回端口状态界面
端口	实例号
角色	端口状态
状态	显示生成树的端口状态
路径开销	显示实例中端口内部路径开销
优先级	实例中端口内部优先级和端口号
类型	链路类型
端口信息	显示端口信息栏

  4.10.5 MST域

MST域主界面

点击“生成树->MST域”，进入MST域界面，介绍修改域名的方法，如下图所示。

图4-64MST域界面

参数说明，如下表所示。

表4-55MST域界面参数说明

参数	说明
域名	指定交换机加入的MST域名
实例	显示配置在交换机上的MST实例号
VLAN	显示映射到指定MST实例的VLAN号
应用	保存配置
添加	增加MSTP实例
删除	删除选中的实例

 添加实例

点击“生成树->MST域->添加”，进入“添加实例”界面，如下图所示。

图4-65添加实例

参数说明，如下表所示。

表4-56MST域添加实例参数说明

参数	说明
实例	配置实例，(1-4094)
VLAN列表	配置VLAN，如: 2-5,7,9-11
应用	保存配置
返回	返回MST域界面

 删除实例

点击“生成树->MST 域”，勾选实例，点击删除，进入“生成树端口”删除界面，如下图所示。

图4-66删除实例

   4.11 ERPS

4.11.1 概述

点击“配置->ERPS”，进入“ERPS ”主界面，如下图所示。

图4-67ERPS主界面

本章节介绍如何查看和配置ERPS。ERPS(Ethernet Ring Protection Switching，以太环网保护切换协议)是ITU开发的一种环网保护协议，也称G.8032。它是一个专门应用于以太环网的链路层协议。它在以太环网完整时能够防止数据环路引起的广播风暴，而当以太环网上一条链路断开时能迅速恢复环网上各个节点之间的通信。

参数说明，如下表所示。

表4-57ERPS主界面参数说明

参数	说明
ERPS配置	配置ERPS
ERPS状态	显示ERPS

 4.11.2 ERPS配置

ERPS配置概述

ERPS配置包括了配置ERPS模式、添加ERPS域、删除ERPS域、编辑ERPS域、显示ERPS域、新建ERPS环、修改ERPS环、删除ERPS环。

 配置ERPS模式

点击“ERPS->ERPS 配置”，进入“ERPS 配置“配置ERPS模式界面，如下图所示。

图4-68配置ERPS模式

参数说明，如下表所示。

表4-58ERPS配置模式信息参数说明

参数	说明
ERPS模式	显示ERPS工作模式，支持RRPP协议(修改配置后需要重启设备才生效)
应用	保存设置

 添加ERPS域

点击“ERPS->ERPS 配置->添加”，进入“ERPS 域配置“界面，此处不配置ERPS环，如下图所示。

图4-69添加ERPS域

参数说明，如下表所示。

表4-59ERPS域配置信息参数说明

参数	说明
域ID	设置ERPS域名号(1-255)
域名称	设置ERPS域名(“ERPS域名字符应当是”0-9A-Za-z.-_“，首字符必须是字母，尾字符必须是字母或数字”)
主VLAN	设置ERPS主控VLAN(2-4094)
子VLAN	设置ERPS子控VLAN(2-4094)
MSTP 实例	设置MSTP实例(0-4094)
Hello 周期	设置Hello报文发送周期(1~150, 单位 100毫秒)
Fail 周期	设置Fail报文发送周期(3~450, 单位 100毫秒)
ERPS环	显示ERPS环列表信息
提交	保存配置
返回	返回ERPS配置界面

 删除ERPS域

点击“ERPS->ERPS 配置”，进入“ERPS 配置“界面，勾选指定的ERPS域名，点击“删除”如下图所示。

图4-70删除ERPS域

 编辑ERPS域

点击“ERPS->ERPS 配置->编辑”，进入“ERPS 域配置“编辑界面，如下图所示。

图4-71编辑ERPS域

参数说明，如下表所示。

表4-60ERPS域配置信息编辑参数说明

参数	说明
域ID	设置ERPS域名号(1-255)
域名称	设置ERPS域名(“ERPS域名字符应当是”0-9A-Za-z.-_“，首字符必须是字母，尾字符必须是字母或数字”)
主VLAN	设置ERPS主控VLAN(2-4094)
子VLAN	设置ERPS子控VLAN(2-4094)
MSTP 实例	设置MSTP实例(0-4094)
Hello 周期	设置Hello报文发送周期(1~150, 单位 100毫秒)
Fail 周期	设置Fail报文发送周期(3~450, 单位 100毫秒)
ERPS环	显示ERPS环列表信息
新建	新建ERPS环
修改	修改ERPS环
删除	删除ERPS环
提交	保存配置
返回	返回ERPS配置界面

 显示ERPS域

点击“ERPS->ERPS 配置”，进入“ERPS 配置“显示界面，如下图所示。

图4-72显示ERPS域

参数说明，如下表所示。

表4-61ERPS域配置信息显示参数说明

参数	说明
域ID	设置ERPS域名号(1-255)
域名称	设置ERPS域名(“ERPS域名字符应当是”0-9A-Za-z.-_“，首字符必须是字母，尾字符必须是字母或数字”)
主控VLAN	设置ERPS主控VLAN(2-4094)
子控VLAN	设置ERPS子控VLAN(2-4094)
MSTP 实例	设置MSTP实例(0-4094)
Hello 周期	设置Hello报文发送周期(1~150, 单位 100毫秒)
Fail 周期	设置Fail报文发送周期(3~450, 单位 100毫秒)
操作	编辑

 新建ERPS环

点击“ERPS->ERPS 配置->编辑->新建”，进入“ERPS 环配置“界面，如下图所示。

图4-73新建ERPS环

参数说明，如下表所示。

表4-62ERPS环配置信息参数说明

参数	说明
ERPS环 ID	设置ERPS环 ID(1-255)
ERPS环 级别	设置ERPS环是主环或子环
ERPS环 边缘模式	设置ERPS环边缘模式(None ,Edge,Assistant-edge)
ERPS环 节点模式	设置ERPS环节点模式(Master,Transit,Vpls)
ERPS环 主接口	选择ERPS环主接口(可选)
ERPS环 副接口	选择ERPS环副接口(可选)
ERPS环 VPLS接口	选择ERPS环VPLS接口(可选)
ERPS环 边缘接口	选择ERPS环边缘接口
ERPS环 公共接口	选择ERPS环公共接口
ERPS环 SRPT	使能或去使能SRPT信息转发
ERPS环 状态	使能或去使能ERPS环
提交	保存配置
返回	返回ERPS域配置编辑界面

 修改ERPS环

点击“ERPS->ERPS 配置->编辑->修改”，进入“ERPS 环配置“修改界面，如下图所示。

图4-74修改ERPS环

参数说明，如下表所示。

表4-63ERPS环配置信息修改参数说明

参数	说明
ERPS环 ID	显示ERPS环 ID(1-255)
ERPS环 级别	显示ERPS环是主环或子环
ERPS环 边缘模式	显示ERPS环边缘模式(None ,Edge,Assistant-edge)
ERPS环 节点模式	显示ERPS环节点模式(Master,Transit,Vpls)
ERPS环 主接口	显示ERPS环主接口(可选)
ERPS环 副接口	显示ERPS环副接口(可选)
ERPS环 VPLS接口	显示ERPS环VPLS接口(可选)
ERPS环 边缘接口	显示ERPS环边缘接口
ERPS环 公共接口	显示ERPS环公共接口
ERPS环 SRPT	显示SRPT信息转发状态
ERPS环 状态	显示ERPS环功能状态
提交	保存配置
返回	返回ERPS域配置编辑界面

 删除ERPS环

点击“ERPS->ERPS 配置->编辑”，进入“ERPS 环配置“修改界面，选择环，点击删除。

  4.11.3 ERPS 状态

显示ERPS状态信息

点击“ERPS->ERPS 状态”，进入“ERPS 状态“信息界面，点击查看，如下图所示。

图4-75显示ERPS状态信息

参数说明，如下表所示。

表4-64ERPS状态信息参数说明

参数	说明
ERPS域	显示ERPS域的域名信息
统计信息	显示ERPS域的统计信息
查看	查看选中的域信息
清除统计信息	清除ERPS域统计信息

   4.12 POE

4.12.1 概述

本章节主要介绍如何查看与管理PoE的全局配置与端口配置。

 4.12.2 全局配置

全局配置页面

点击“配置->POE->全局配置”，进入全局配置页面，如下图所示。

图4-76POE全局配置

如果版型不支持poe功能，则如下图所示

图4-77POE全局配置

参数说明，如下表所示

表4-65POE主页面参数说明

参数	说明
PoE全局功能	PoE的全局功能使能或者禁用，默认使能全局poe
非标PD检测	配置 PSE 对非标准 PD 的检测识别能力
系统保留功率	pse系统预留功率
告警阈值	供电报警阈值
最大供电功率	pse系统最大可用功率
应用	点击之后可配置按钮上方显示的所有功能
Power Limit Mode	配置电源管理模式,基于Class分类 or Port端口限制功率
Power Policy	配置动态or静态电源管理模式
AutoClass Power	开启or关闭 Autoclass Power 功能
应用	点击之后可配置按钮上方显示的所有功能

  4.12.3 端口配置

端口配置主界面

点击“配置->POE->端口配置“，进入“端口配置”主页面，如下图所示。

图4-78端口配置

参数说明，如下表所示。

表4-66端口配置参数说明

参数	说明
编辑	编辑选中端口下的poe配置
刷新	刷新端口配置
端口	端口的名称
PoE 通道	端口 PoE 通道
Enable Status	端口 PoE 使能
供电状态	端口 PoE 供电状态
模式	端口模式
PD class	端口 PD 分类
Priority	端口优先级
电压	端口供电电压(mV)
电流	端口供电电流(mA)
温度	端口温度(degC)
Limit Power	端口最大功率(mW)
消耗功率	端口消耗功率(mW
可用功率	端口可用功率(mW)
分配功率	端口分配功率(mW)
操作	对该端口进行编辑

 配置端口

点击“配置->POE->端口配置“，勾选对应端口的复选框点击“编辑”按钮，或者直接点击某一端口的“编辑”操作，进入“端口配置”页面，如下图所示。

图4-79配置端口界面

参数说明，如下表所示。

表4-67配置端口参数说明

参数	说明
端口	正在配置的端口名称
端口PoE功能	端口PoE的使能或禁用
模式	PoE的工作模式
最大供电功率	端口最大可用功率
供电优先级	端口PoE的优先级
非标PD检测	开启非标准PD探测供电功能
强制供电	端口PoE强制上电
AutoClass	开启端口自动功率调节
应用	保存本次配置，并返回至“端口配置”页面
返回	直接返回至“端口配置”页面
Action	端口PoE的使能或禁用
Time Range Name	时间段名称
添加	该端口下PoE的使能或禁用添加定时功能
删除	删除该端口下的定时配置

   4.13 端口镜像

4.13.1 概述

本章介绍如何查看与配置端口镜像。

 4.13.2 端口镜像配置

端口镜像配置主页面

点击“配置->端口镜像->端口镜像配置”，进入端口镜像配置主页面，如下图所示。

图4-80端口镜像配置主页面

参数说明，如下表所示。

表4-68端口镜像主页面参数说明

参数	说明
添加	添加端口镜像
删除	删除端口镜像
刷新	刷新端口镜像的状态
会话ID	会话标识符
类型	镜像目标类型
源端口TX	镜像源端口发送消息是否复制给镜像目标
源端口RX	镜像源端口接收消息是否复制给镜像目标
源端口Both	镜像源端口接收和发送消息是否复制给镜像目标
源VLAN TX	镜像源VLAN发送消息是否复制给镜像目标
源VLAN RX	镜像源VLAN接收消息是否复制给镜像目标
源VLAN Both	镜像源VLAN接收和发送消息是否复制给镜像目标
目的地	目标镜像端口
操作	配置该镜像会话

 添加端口镜像

点击“配置->端口镜像->端口镜像配置”，进入“端口镜像配置”主页面，然后点击“添加”按钮，进入“添加端口镜像”页面，如下图所示。

图4-81添加端口镜像页面

参数说明，如下表所示。

表4-69添加端口镜像参数说明

参数	说明
会话ID	该端口镜像的标识符，最多同时支持三个端口镜像
源端口	镜像源端口
方向	需要复制到镜像目标的消息方向，“rx”、“tx”还是”both”
源VLAN	镜像源VLAN ID
方向	需要复制到镜像目标的消息方向，“rx”、“tx”还是”both”
目标类型	镜像目标类型，“本地”还是“远端”
目标端口	目标端口的物理端口(可选)
应用	保存本次配置，并返回至‘端口镜像配置“主页面
返回	返回至‘端口镜像配置“主页面

 删除端口镜像

点击“配置->端口镜像->端口镜像配置”，进入“端口镜像配置”主页面，然后选中需要删除的会话ID，并点击“删除”按钮，确认后即可删除，如下图所示。

图4-82删除端口镜像页面

 端口镜像设置

点击“配置->端口镜像->端口镜像配置”，进入“端口镜像配置”主页面，点击需要配置的会话的“编辑”按钮，进入“镜像会话设置”页面，如下图所示。

图4-83镜像会话设置页面

参数说明，如下表所示。

表4-70镜像会话设置参数说明

参数	说明
镜像会话信息栏	镜像会话的状态信息
镜像会话设置	设置镜像会话的状态
返回	返回至“端口镜像配置”主页面
添加/应用	保存对应栏的状态信息
删除	删除对应栏的状态信息

  4.13.3 全局配置

点击“配置->端口镜像->全局配置”，进入“全局配置”页面，如下图所示。

在这个页面，可以设置镜像目标端口能否进行正常业务转发。

 4.13.4 远程镜像MAC Escape

远程镜像MAC Escape主界面

点击“配置->端口镜像->远程镜像MAC Escape”，进入“远程镜像MAC Escape“页面，如下图所示。

图4-84远程镜像MAC Escape页面

参数说明，如下表所示。

表4-71镜像会话设置参数说明

参数	说明
MAC地址	远端镜像需要过滤的MAC地址，点分十六进制(0.0.0)
掩码地址	远端镜像需要过滤的掩码地址，点分十六进制(0.0.0)
添加	添加一条远程镜像MAC Escape表项
删除	删除一条远程镜像MAC Escape表项
刷新	刷新远程镜像MAC Escape表项状态

 添加远程镜像MAC Escape表项

点击“配置->端口镜像->远程镜像MAC Escape”，进入“远程镜像MAC Escape“页面，输入MAC地址与掩码地址，点击“添加”按钮，添加一条“远程镜像MAC Escape”表项。

 删除远程镜像MAC Escape表项

点击“配置->端口镜像->远程镜像MAC Escape”，进入“远程镜像MAC Escape“页面，勾选需要删除的MAC地址表项，点击“删除”按钮并确定，即可删除。

   4.14 组播

4.14.1 概述

点击“配置->组播”，进入“组播 ”主界面，如下图所示。

图4-85组播主界面

本章节介绍如何查看和配置组播。

参数说明，如下表所示。

表4-72组播主界面参数说明

参数	说明
IGMP Snooping功能	设置IGMP Snooping
IGMP Snooping信息	显示IGMP Snooping

 4.14.2 IGMP Snooping功能

IGMP Snooping 功能主界面

组播配置功能包括了IGMP Snooping全局配置和IGMP Snooping VLAN 配置。

参数说明，如下表所示。

表4-73组播配置界面参数说明

参数	说明
IGMP Snooping全局	添加IGMP Snooping全局配置
IGMP Snooping VLAN	添加IGMP Snooping VLAN 配置

 添加 IGMP Snooping 全局配置

点击“组播->IGMP Snooping 功能”，进入“IGMP Snooping 全局“界面，如下图所示。

图4-86添加 IGMP Snooping 全局配置界面

参数说明，如下表所示。

表4-74IGMP Snooping 全局参数说明

参数	说明
IGMP Snooping功能	设置IGMP Snooping全局状态(可选)
最大成员数	设置IGMP Snooping全局最大成员数(1-2048,默认 2048)
TCN查询次数	设置IGMP SnoopingTCN查询次数(1-10,默认 2)
TCN查询间隔	设置IGMP SnoopingTCN查询间隔(1-255,默认10)
应用	保存本次配置，并返回至“IGMP Snooping 信息”界面

 添加 IGMP Snooping Vlan配置

点击“组播->IGMP Snooping 功能”，进入“IGMP Snooping Vlan ”界面，如下图所示。

图4-87添加 IGMP Snooping Vlan配置界面

参数说明，如下表所示。

表4-75IGMP Snooping Vlan参数说明

参数	说明
VLAN模式	设置IGMP Snooping Vlan 模式(可选)
Vlan ID	在单个Vlan模式上设置IGMP Snooping Vlan id(1-4094)
IGMP Snooping功能	设置IGMP Snooping Vlan 状态(启用或关闭)
丢弃未知包	设置IGMP Snooping Vlan 丢弃未知包状态(启用或关闭)
报告抑制	设置IGMP Snooping Vlan 报告抑制状态(启用或关闭)
快速离开	设置IGMP Snooping Vlan 快速离开状态(启用或关闭)
版本	设置IGMP Snooping Vlan 版本(1-3,默认2)
成员查询间隔	设置IGMP Snooping Vlan 最后一个成员查询间隔(1000-25500,默认1000)
查询器源地址	设置IGMP Snooping全局查询器源地址(默认0.0.0.0)
应用	保存本次配置，并返回至“IGMP Snooping 信息”界面

  4.14.3 IGMP Snooping 信息

IGMP Snooping 信息主界面

点击“组播->IGMP Snooping 信息”，进入“IGMP Snooping 信息”界面，如下图所示。

图4-88IGMP Snooping 信息主界面

IGMP Snooping信息界面包括了IGMP Snooping全局配置信息页面、IGMP Snooping VLAN 信息页面和IGMP Snooping组信息页面。

参数说明，如下表所示。

表4-76IGMP Snooping信息界面参数说明

参数	说明
IGMP Snooping全局配置	显示IGMP Snooping全局配置
IGMP Snooping Vlan	显示IGMP Snooping VLAN
IGMP Snooping组	显示IGMP Snooping组

 显示 IGMP Snooping 全局配置

点击“组播->IGMP Snooping 信息”，进入“IGMP Snooping全局配置 ”信息界面，如下图所示。

图4-89显示 IGMP Snooping 全局配置界面

参数说明，如下表所示。

表4-77IGMP Snooping 全局信息参数说明

参数	说明
IGMP Snooping功能	显示IGMP Snooping全局状态
最大成员数	显示IGMP Snooping全局最大成员数
TCN查询次数	显示IGMP SnoopingTCN查询次数
TCN查询间隔	显示IGMP SnoopingTCN查询间隔
查询器全局源地址	显示IGMP Snooping查询器全局源地址

 显示 IGMP Snooping Vlan

点击“组播->IGMP Snooping 信息”，进入“IGMP Snooping Vlan ”信息界面，如下图所示。

图4-90显示 IGMP Snooping Vlan 界面

参数说明，如下表所示。

表4-78IGMP Snooping Vlan信息参数说明

参数	说明
Vlan ID	显示在单个Vlan模式上设置IGMP Snooping Vlan id
IGMP Snooping功能	显示IGMP Snooping Vlan 状态
丢弃未知包	显示IGMP Snooping Vlan 丢弃未知包状态
报告抑制	显示IGMP Snooping Vlan 报告抑制状态
快速离开	显示IGMP Snooping Vlan 快速离开状态
版本	显示IGMP Snooping Vlan 版本
查询器源地址	显示IGMP Snooping Vlan查询器源地址
查询器	显示IGMP Snooping Vlan查询器使能状态
成员查询间隔	显示IGMP Snooping Vlan 最后一个成员查询间隔
操作	显示IGMP Snooping Vlan 表，并且可以编辑

点击“编辑”，进入“IGMP Snooping Vlan ”信息编辑界面，如下图所示。

图4-91“IGMP Snooping Vlan”信息编辑界面

参数说明，如下表所示。

表4-79IGMP Snooping Vlan 编辑界面信息参数说明

参数	说明
Vlan ID	显示在单个Vlan模式上设置IGMP Snooping Vlan id
IGMP Snooping功能	显示IGMP Snooping Vlan 状态(启用或关闭)
丢弃未知包	显示IGMP Snooping Vlan 丢弃未知包状态(启用或关闭)
报告抑制	显示IGMP Snooping Vlan 报告抑制状态(启用或关闭)
快速离开	显示IGMP Snooping Vlan 快速离开状态(启用或关闭)
版本	显示IGMP Snooping Vlan 版本(1-3, 默认2)
成员查询间隔	显示IGMP Snooping Vlan 最后一个成员查询间隔(1000-25500, 默认1000)
查询器源地址	显示IGMP Snooping Vlan 查询器当前源地址
查询器	显示IGMP Snooping Vlan 查询器当前使能状态
应用	保存配置，并返回IGMP Snooping Vlan信息界面
返回	返回IGMP Snooping Vlan信息界面

 显示 IGMP Snooping 组

点击“组播->IGMP Snooping 信息”，进入“IGMP Snooping 组”信息界面，如下图所示。

图4-92显示 IGMP Snooping组界面

参数说明，如下表所示。

表4-80IGMP Snooping 组信息参数说明

参数	说明
VLAN	显示加入IGMP snooping 组的Vlan ID
端口	显示加入IGMP snooping 组的Vlan 成员端口
组地址	显示IGMP snooping 组地址
到期时间	显示IGMP snooping 组表项的到期时间

   4.15 资源

4.15.1 概述

本章介绍如何查看与配置时间段。

 4.15.2 时间段

时间段主页面

点击“配置->资源->时间段”，进入时间段主页面，如下图所示。

图4-93时间段主页面

参数说明，如下表所示。

表4-81时间段主页面参数说明

参数	说明
添加	添加时间段
删除	删除时间段
刷新	刷新时间段
名称	时间段名称
时间段	时间段
操作	配置该时间段

 添加时间段

点击“配置->资源->时间段”，进入“时间段”主页面，然后点击“添加”按钮，进入“时间段配置”页面，如下图所示。

图4-94时间段配置

参数说明，如下表所示。

表4-82添加时间段参数说明

参数	说明
名称	时间段名称
绝对时间/开始时间	配置绝对时间的开始时间
绝对时间/结束时间	配置绝对时间的结束时间
添加	把选择的时间放到下方表格中显示
周期时间/开始时间	配置周期时间的开始时间(周一至周日)
周期时间/结束时间	配置周期时间的结束时间(周一至周日)
添加	把选择的时间放到下方表格中显示
周期时间/开始时间	配置周期时间的开始时间(daily,weekdays,weekend)
周期时间/结束时间	配置周期时间的结束时间
添加	把选择的时间放到下方表格中显示
Delete	删除表格中配置
应用	保存本次表格中显示的配置，并返回至‘时间段“主页面
返回	返回至‘时间段“主页面

 删除时间段

点击“配置->资源->时间段”，进入“时间段”主页面，然后选中需要删除的Time-Range 名称，并点击“删除”按钮，确认后即可删除，如下图所示。

图4-95删除时间段

 时间段配置

点击“配置->资源->时间段”，进入“时间段”主页面，点击需要配置的时间段的“编辑”按钮，进入“时间段配置”页面，如下图所示。

图4-96时间段配置页面

   4.16 堆叠

4.16.1 概述

非堆叠页面

点击“配置->堆叠”，进入“堆叠”主界面，如下图所示。

图4-97堆叠主界面

本章节介绍如何查看和配置堆叠。

参数说明，如下表所示。

表4-83堆叠主界面参数说明

参数	说明
堆叠全局配置	设置和显示堆叠的全局配置
堆叠基本配置	设置和显示堆叠Slot的相关配置
堆叠端口配置	设置和显示堆叠端口的相关配置

 堆叠页面

点击“配置->堆叠”，进入“堆叠”主界面，如下图所示。

图4-98堆叠主界面

本章节介绍如何查看和配置堆叠。

参数说明，如下表所示。

表4-84堆叠主界面参数说明

参数	说明
堆叠全局配置	设置和显示堆叠的全局配置
堆叠基本配置	设置和显示堆叠Slot的相关配置
堆叠端口配置	设置和显示堆叠端口的相关配置
堆叠状态信息	显示堆叠环境的相关信息
堆叠双主配置	设置和显示堆叠双主的相关配置

  4.16.2 堆叠全局配置

非堆叠页面

点击“配置->堆叠”，进入“堆叠全局配置”界面，如下图所示。

图4-99堆叠全局配置

参数说明，如下表所示。

表4-85堆叠全局配置参数说明

参数	说明
堆叠状态	使能或去使能stacking功能
堆叠编号	设置和显示堆叠编号

 堆叠页面

1.堆叠全局配置

点击“配置->堆叠”，进入“堆叠全局配置”界面，如下图所示。

图4-100堆叠全局配置

参数说明，如下表所示。

表4-86堆叠全局配置参数说明

参数	说明
堆叠状态	使能或去使能stacking功能
堆叠编号	设置和显示堆叠编号
MAC切换延时	设置和显示堆叠MAC切换延时或者不延时
延时时间	设置和显示堆叠MAC切换延时的具体时间
MAC地址	设置和显示堆叠MAC地址

 2.堆叠释放

点击“配置->堆叠”，进入“堆叠释放”界面，如下图所示。

图4-101堆叠释放

参数说明，如下表所示。

表4-87堆叠释放参数说明

参数	说明
释放Slot ID	释放的slot id

   4.16.3 堆叠基本配置

显示堆叠基本配置

点击“配置->堆叠->堆叠基本配置”，进入“堆叠基本配置”界面，如下图所示。

图4-102堆叠基本配置

参数说明，如下表所示。

表4-88堆叠基本配置参数说明

参数	说明
堆叠编号	设备的Slot 编号
域编号	堆叠域编号
优先级	堆叠优先级，值越大优先级越高
协商延时	堆叠竞争延迟时长
描述	堆叠描述

 添加堆叠基本配置

点击“配置->堆叠->堆叠基本配置->添加”，进入“添加Slot配置”界面，如下图所示。

图4-103添加Slot配置

参数说明，如下表所示。

表4-89堆叠基本配置参数说明

参数	说明
堆叠编号	设备的Slot 编号
域编号	堆叠域编号
优先级	堆叠优先级，值越大优先级越高
协商延时	堆叠竞争延迟时长
描述	堆叠描述

 编辑堆叠基本配置

点击“配置->堆叠->堆叠基本配置”，再点击“编辑”按钮，进入“Slot配置”界面，如下图所示。

图4-104Slot配置

参数说明，如下表所示。

表4-90堆叠基本配置参数说明

参数	说明
堆叠编号	设备的Slot 编号
域编号	堆叠域编号
优先级	堆叠优先级，值越大优先级越高
协商延时	堆叠竞争延迟时长
描述	堆叠描述

 删除堆叠基本配置

点击“配置->堆叠->堆叠基本配置”，进入“堆叠基本配置”界面，勾选需要删除的配置，点击“删除”按钮，并点击“确定”， 完成删除，如下图所示。

图4-105删除堆叠基本配置

  4.16.4 堆叠端口配置

显示堆叠端口配置

点击“配置->堆叠->堆叠端口配置”，进入“堆叠端口配置”界面，如下图所示。

图4-106堆叠端口配置

参数说明，如下表所示。

表4-91堆叠端口配置参数说明

参数	说明
堆叠口	堆叠口名字
堆叠成员口数量	堆叠成员口数量
堆叠成员口	堆叠成员口名字

 添加堆叠端口配置

点击“配置->堆叠->堆叠端口配置->添加”，进入“堆叠端口配置”界面，如下图所示。

图4-107堆叠端口配置

参数说明，如下表所示。

表4-92堆叠端口配置参数说明

参数	说明
堆叠口	堆叠口名字
堆叠成员口	堆叠成员口名字

 编辑堆叠端口配置

点击“配置->堆叠->堆叠端口配置”，再点击“编辑”按钮，进入“Stack端口配置”界面，如下图所示。

图4-108Stack端口配置

参数说明，如下表所示。

表4-93堆叠端口配置参数说明

参数	说明
堆叠口	堆叠口名字
堆叠成员口	堆叠成员口名字

 删除堆叠端口配置

点击“配置->堆叠->堆叠端口配置”，进入“堆叠端口配置”界面，勾选需要删除的配置，点击“删除”按钮，并点击“确定”， 完成删除，如下图所示。

图4-109删除堆叠端口配置

  4.16.5 堆叠状态信息

堆叠状态

点击“配置->堆叠->堆叠状态信息”，进入“堆叠状态信息”界面，如下图所示。

图4-110堆叠状态

参数说明，如下表所示。

表4-94堆叠状态参数说明

参数	说明
堆叠编号	堆叠编号
堆叠成员角色	堆叠成员角色
堆叠成员版型	堆叠成员版型
堆叠成员MAC	堆叠成员MAC
堆叠成员状态	堆叠成员状态
堆叠成员描述	堆叠成员描述

 堆叠链路状态

点击“配置->堆叠->堆叠状态信息”，进入“堆叠状态信息”界面，如下图所示。

图4-111堆叠链路状态

参数说明，如下表所示。

表4-95堆叠链路状态参数说明

参数	说明
堆叠口	堆叠口名字
堆叠口状态	堆叠口Up down 状态
成员口	堆叠成员口名字
成员口状态	堆叠成员口Up down 状态

 堆叠拓扑

点击“配置->堆叠->堆叠状态信息”，进入“堆叠状态信息”界面，如下图所示。

图4-112堆叠拓扑

参数说明，如下表所示。

表4-96堆叠拓扑参数说明

参数	说明
堆叠编号	堆叠编号
堆叠口	堆叠口名字
远端堆叠编号	远端堆叠编号

  4.16.6 堆叠双主配置

双主备份IP地址

1.显示备份IP地址

点击“配置->堆叠->堆叠双主检测”，进入“双主备份IP”界面，如下图所示。

图4-113双主备份IP

参数说明，如下表所示。

表4-97双主备份IP配置参数说明

参数	说明
堆叠编号	堆叠编号
备份地址	备份地址

 2.添加备份IP地址

点击“配置->堆叠->堆叠双主检测->添加”，进入“双主备份配置”界面，如下图所示。

图4-114双主备份配置

参数说明，如下表所示。

表4-98双主备份IP配置参数说明

参数	说明
堆叠编号	堆叠编号
备份地址	备份地址

 3.编辑备份IP地址

点击“配置->堆叠->堆叠双主检测”，再点击“编辑”按钮，进入“双主备份配置”界面，如下图所示。

图4-115双主备份配置

参数说明，如下表所示。

表4-99双主备份IP配置参数说明

参数	说明
堆叠编号	堆叠编号
备份地址	备份地址

 4.删除备份IP地址

点击“配置->堆叠->堆叠双主检测”，进入“双主备份IP”界面，勾选需要删除的配置，点击“删除”按钮，并点击“确定”， 完成删除，如下图所示。

图4-116删除双主备份IP

  双主检测配置

1.显示双主检测配置

点击“配置->堆叠->堆叠双主检测”，进入“双主检测配置”界面，如下图所示。

图4-117双主检测配置

参数说明，如下表所示。

表4-100双主检测配置参数说明

参数	说明
端口名	端口名称
模式	双主检测模式

 2.添加双主检测

点击“配置->堆叠->堆叠双主检测->添加”，进入“双主检测配置”界面，如下图所示。

图4-118双主检测配置

参数说明，如下表所示。

表4-101双主检测配置参数说明

参数	说明
端口名	端口名称
模式	双主检测模式

 3.删除双主检测配置

点击“配置->堆叠->堆叠双主检测”，进入“双主检测配置”界面，勾选需要删除的配置，点击“删除”按钮，并点击“确定”， 完成删除，如下图所示。

图4-119删除双主检测配置

  双主端口保留

1.显示端口保留配置

点击“配置->堆叠->堆叠双主检测”，进入“双主端口保留”界面，如下图所示。

图4-120双主端口保留

 2.修改双主端口保留

点击“配置->堆叠->堆叠双主检测”，再点击“修改”按钮，进入“修改双主端口保留”界面，如下图所示。

图4-121修改双主端口保留

  双主端口恢复

点击“配置->堆叠->堆叠双主检测”，再点击“恢复”按钮，然后点击“恢复”，如下图所示。

图4-122双主端口恢复

    5  维护配置指导

5.1 重启/保存

5.1.1 概述

非堆叠页面

点击“维护->重启/保存”，进入“重启/保存”主界面，如下图所示。

图5-1“重启/保存”主界面

本章节介绍如何重启/保存。如果你想重启交换机或者保存当前配置。

参数说明，如下表所示。

表5-1Reboot/Save主界面参数说明

参数	说明
保存配置	保存当前配置
重启交换机	重启前保存当前配置
恢复出厂配置	恢复交换机出厂设置

 堆叠页面

点击“维护->重启/保存”，进入“重启/保存”主界面，如下图所示。

图5-2“重启/保存”主界面

本章节介绍如何重启/保存。如果你想重启交换机或者保存当前配置。

参数说明，如下表所示。

表5-2Reboot/Save主界面参数说明

参数	说明
保存配置	保存当前配置
重启交换机	重启前保存当前配置，包含槽位编号
恢复出厂配置	恢复交换机出厂设置，包含槽位编号

  5.1.2 保存配置

点击“维护->重启/保存”，进入“重启/保存”主界面，点击保存，如下图所示。

图5-3保存配置

 5.1.3 重启交换机

非堆叠页面

点击“维护->重启/保存”，进入“重启/保存”主界面，点击重启，如下图所示。

图5-4重启交换机

 堆叠页面

点击“维护->重启/保存”，进入“重启/保存”主界面，点击重启，如下图所示。

图5-5重启交换机

  5.1.4 恢复出厂配置

非堆叠页面

点击“维护->重启/保存”，进入“重启/保存”主界面，点击恢复，如下图所示。

图5-6恢复出厂配置

 堆叠页面

点击“维护->重启/保存”，进入“重启/保存”主界面，点击恢复，如下图所示。

图5-7恢复出厂配置

   5.2 系统配置

5.2.1 概述

点击“维护->系统配置”，进入“系统配置 ”主界面，如下图所示。

图5-8“系统配置”主界面

本章节介绍如何查看和配置系统配置。

参数说明，如下表所示。

表5-3系统配置主界面参数说明

参数	说明
基础设置	配置基础设置
温度阈值	配置温度阈值
基本信息	配置基本信息
时间日期	配置时间日期
时区	配置时区
应用	保存本次配置

 5.2.2 基础设置

点击“维护->系统配置”，进入“系统配置 ”基础设置界面，如下图所示。

图5-9基础设置

参数说明，如下表所示。

表5-4系统配置基础设置界面参数说明

参数	说明
管理地址	管理交换机的接口IP
掩码	定位管理IP网络位(可选)
默认网关	默认路由
应用	保存本次配置

 5.2.3 温度阈值

点击“维护->系统配置”，进入“系统配置 ”温度阈值界面，如下图所示。

图5-10温度阈值

参数说明，如下表所示。

表5-5系统配置温度阈值界面参数说明

参数	说明
温度阈值	设置温度的阈值(默认值: 5/65/80 , 单位：摄氏度)
应用	保存本次配置

 5.2.4 基本信息

点击“维护->系统配置”，进入“系统配置 ”基本信息界面，如下图所示。

图5-11基本信息

参数说明，如下表所示。

表5-6系统配置基本信息界面参数说明

参数	说明
设备名	交换机主机名(1-60字符)
联系	如何连接交换机，通过管理IP或者其他信息访问交换机(1-255字符)
位置	交换机所在位置(1-255字符)
应用	保存本次配置

 5.2.5 时间日期

点击“维护->系统配置”，进入“系统配置 ”时间日期界面，如下图所示。

图5-12时间日期

参数说明，如下表所示。

表5-7系统配置时间日期界面参数说明

参数	说明
时间日期	设置时间日期((时:分:秒 月/日/年))
应用	保存本次配置

 5.2.6 时区

点击“维护->系统配置”，进入“系统配置 ”时区界面，如下图所示。

图5-13时区

参数说明，如下表所示。

表5-8系统配置时区界面参数说明

参数	说明
时区	时间区域 (3-32字符)
偏移	偏移值取决于设置的时区和GMT(可选)
应用	保存本次配置

  5.3 加载配置

5.3.1 概述

点击“维护->加载配置”，进入“加载配置 ”主界面，如下图所示。

图5-14“加载配置”主界面

本章节介绍如何加载配置。

参数说明，如下表所示。

表5-9加载配置主界面参数说明

参数	说明
加载	加载选中配置
刷新	刷新界面
下载	下载配置

 5.3.2 加载

点击“维护->加载配置->加载”，进入“加载配置 ”加载界面，如下图所示。

图5-15加载

参数说明，如下表所示。

表5-10加载配置加载界面参数说明

参数	说明
文件名	显示配置文件名
时间	显示配置文件最近一次修改时间
大小	显示配置文件大小
操作	显示配置文件可以下载

 5.3.3 刷新

点击“维护->加载配置->刷新”，进入“加载配置 ”界面，刷新界面，如下图所示。

图5-16刷新

 5.3.4 下载

点击“维护->加载配置->下载”，进入“加载配置 ”下载界面，可以下载配置存储到电脑磁盘或者移动存储设备作为备份文件，同时也能够查看配置，如下图所示。

图5-17下载

  5.4 文件管理

5.4.1 概述

非堆叠页面

点击“维护->文件管理”，进入“文件管理 ”主界面，如下图所示。

图5-18“文件管理”主界面

本章节介绍如何查看和配置文件信息。

 堆叠页面

点击“维护->文件管理”，进入“文件管理 ”主界面，如下图所示。

图5-19“文件管理”主界面

本章节介绍如何查看和配置文件信息。

  5.4.2 内存使用

非堆叠页面

点击“维护->文件管理”，进入“文件管理 ”内存使用界面，如下图所示。

图5-20内存使用

参数说明，如下表所示。

表5-11文件管理内存使用界面参数说明

参数	说明
flash:	系统根目录下的flash目录
flash:/boot	系统根目录下的flash:/boot目录

 堆叠页面

点击“维护->文件管理”，进入“文件管理 ”内存使用界面，如下图所示。

图5-21内存使用

参数说明，如下表所示。

表5-12文件管理内存使用界面参数说明

参数	说明
slot1#flash:	slot1系统根目录下的flash目录
slot1#flash:/boot	slot1系统根目录下的flash:/boot目录

  5.4.3 上传文件

点击“维护->文件管理”，进入“文件管理 ”上传文件界面，如下图所示。

图5-22上传文件

参数说明，如下表所示。

表5-13文件管理上传文件界面参数说明

参数	说明
选择文件	选择本地上传的文件
上传文件	将选中的文件上传交换机
上传映像	将选中的文件作为启动映像上传交换机
升级Web Image	将选中的文件作为启动web映像上传交换机

 5.4.4 删除文件

点击“维护->文件管理”，进入“文件管理 ”删除文件界面，点击删除，如下图所示。

图5-23删除文件

 5.4.5 刷新页面

点击“维护->文件管理”，进入“文件管理 ”刷新界面，点击刷新，如下图所示。

图5-24刷新界面

参数说明，如下表所示。

表5-14文件管理刷新界面参数说明

参数	说明
文件	系统名称
目录	系统文件所在位置
大小	系统文件大小字节数
应用	系统文件的描述
操作	文件操作，包括Use Image, Backup Config, Use Config; 分别是设置为下一次的启动映像，备份配置，设置为下一次启动配置。

 5.4.6 下载文件

点击“维护->文件管理”，进入“文件管理 ”下载文件界面，点击下载，如下图所示。

图5-25下载文件

  5.5 日志管理

5.5.1 概述

点击“维护->日志管理”，进入“日志管理 ”主界面，如下图所示。

图5-26“日志管理”主界面

本章节介绍如何查看日志信息。

参数说明，如下表所示。

表5-15日志管理主界面参数说明

参数	说明
查询	查询日志
刷新	刷新界面
清除	清除全部日志

 5.5.2 查询日志

点击“维护->日志管理”，进入“日志管理 ”查询界面，选择级别或者模块，点击查询如下图所示。

图5-27查询日志

参数说明，如下表所示。

表5-16日志管理查询界面参数说明

参数	说明
级别	显示查询指定级别的日志(可选)
模块	显示查询指定级别的模块(可选)

 5.5.3 刷新界面

点击“维护->日志管理”，进入“日志管理 ”刷新界面，点击刷新，如下图所示。

图5-28刷新界面

参数说明，如下表所示。

表5-17日志管理刷新界面参数说明

参数	说明
时间	显示日志生成时间
模块	显示日志生成模块名
级别	显示日志级别
内容	显示日志内容

 5.5.4 清除日志

点击“维护->日志管理”，进入“日志管理 ”清除界面，点击清除，如下图所示。

图5-29清除日志

  5.6 SNMP配置

5.6.1 概述

点击“维护->SNMP配置”，进入“SNMP配置 ”主界面，如下图所示。

图5-30“SNMP配置”主界面

本章节介绍如何查看和配置SNMP信息。SNMPv1和SNMPv2 使用团体名认证。团体是基本的安全机制。当SNMP网络管理员访问SNMP管理代理时采用认证机制。团体名不同的SNMP包会被丢弃。SNMP团体名由字符串组成。不同的团体有只读和读写模式。只读模式的团体只能查询设备信息，读写模式的团体还能配置设备。

参数说明，如下表所示。

表5-18SNMP配置主界面参数说明

参数	说明
应用	设置SNMP基本配置
添加	设置SNMP组团配置
删除	删除SNMP配置

 5.6.2 基础配置

点击“维护->SNMP配置”，进入“SNMP配置 ”基础配置界面，点击应用，如下图所示。

图5-31基础配置

参数说明，如下表所示。

表5-19SNMP配置基础配置界面参数说明

参数	说明
SNMP状态	设置SNMP状态，包括启用,关闭(默认关闭)
SNMP版本	设置使能的SNMP版本，包括全部，版本1，版本2，版本3

 5.6.3 组团配置

点击“维护->SNMP配置”，进入“SNMP配置 ”组团配置界面，点击添加，如下图所示。

图5-32组团配置

参数说明，如下表所示。

表5-20SNMP配置组团配置界面参数说明

参数	说明
团体名称	设置团体名称(不包含 ？ | > ” ’ \ 和空格，长度为[1-128))
访问方式	设置访问模式，包括了只读和读写

 5.6.4 删除配置

点击“维护->SNMP配置”，进入“SNMP配置 ”删除界面，点击删除，如下图所示。

图5-33删除团体名配置

参数说明，如下表所示。

表5-21SNMP配置删除界面参数说明

参数	说明
团体名称	设置团体名称(不包含 ？ | > ” ’ \ 和空格，长度为[1-128))
访问方式	设置访问模式，包括了只读和读写
删除	删除团体配置

  5.7 SNMP Trap 配置

5.7.1 概述

点击“维护->SNMP Trap 配置”，进入“SNMP Trap 配置 ”主界面，如下图所示。

图5-34“SNMP Trap 配置”主界面

本章节介绍如何查看和配置SNMP Trap 信息。Trap 是代理进程向管理站发送异步报告的机制。为了让管理站能够及时高效并且以不会急剧增加网络通信负担的方式监控被管设备，必须使用trap。如有必要，代理进程应当向管理站报告异常事件。管理站收到异常事件报告后，会询问相关的代理进程，从而获取更多特殊信息来进一步分析事件的原因。

参数说明，如下表所示。

表5-22SNMP Trap 配置主界面参数说明

参数	说明
应用	SNMP Trap 使能
新建	Trap 目标主机配置
刷新	刷新Trap 配置
删除	删除Trap 配置

 5.7.2 SNMP Trap使能

点击“维护->SNMP Trap 配置”，进入“SNMP Trap 配置 ”使能界面，点击应用，如下图所示。

图5-35使能界面

参数说明，如下表所示。

表5-23SNMP Trap 配置使能界面参数说明

参数	说明
Coldstart Trap	Coldstart Trap是指断电重启
Linkup Trap	Linkup Trap指发送实体发现代理的一个通信链路连接建立
System Trap	System Trap指协议发现系统错误
Warmstart Trap	Warmstart Trap是指手动重启
Linkdown Trap	Linkdown Trap指发送实体发现代理的一个通信链路连接失败
Loopback-detect Trap	Loopback-detect Trap 指协议发现链路存在环

 5.7.3 Trap 目标主机配置

点击“维护->SNMP Trap 配置”，进入“SNMP Trap 配置 ”目标主机配置界面，点击新建，如下图所示。

图5-36目标主机配置界面

参数说明，如下表所示。

表5-24SNMP Trap 配置目标主机界面参数说明

参数	说明
目标地址	目的服务地址，IPv4或者IPv6格式(IPv4或者IPv6地址, 例如1.1.1.1)
团体名称	SNMP 团体名称(不包含 ？ | > ” ’ \ 和空格，字符长度为 [1-128))
UDP端口	目的服务UDP端口号(0~65535, 默认162)
VRF ID	mgmt-if代表通过管理端口转发，default vrf代表通过带内口转发

 5.7.4 刷新Trap配置

点击“维护->SNMP Trap 配置”，进入“SNMP Trap 配置 ”刷新配置界面，点击刷新，如下图所示。

图5-37刷新配置

 5.7.5 删除Trap配置

点击“维护->SNMP Trap 配置”，进入“SNMP Trap 配置 ”删除配置界面，点击删除，如下图所示。

图5-38删除配置

  5.8 蠕虫攻击防护

5.8.1 概述

点击“维护->蠕虫攻击防护”，进入“蠕虫攻击防护 ”主界面，如下图所示。

图5-39“蠕虫攻击防护”主界面

本章节介绍如何查看和配置蠕虫攻击防护信息。

参数说明，如下表所示。

表5-25蠕虫攻击防护配置主界面参数说明

参数	说明
新建	增加蠕虫防护规则
删除	删除蠕虫防护规则
清除统计	清除防御攻击包的统计数目
刷新	刷新页面
操作	编辑
状态	使能选中的规则

 5.8.2 增加蠕虫防护规则

点击“维护->蠕虫攻击防护”，点击新建，进入“蠕虫攻击防护 ”规则配置界面，如下图所示。

图5-40规则配置

参数说明，如下表所示。

表5-26规则配置界面参数说明

参数	说明
名称	显示蠕虫攻击防护规则名字(以字母开头，只能包含[0-9a-zA-Z.-_]，字符长度为1-20)
协议类型	保护此类型的协议信息(可选)
目的端口	显示蠕虫攻击的目的端口(1-65535)
启用	保护规则是否使能
应用	保存配置
返回	返回蠕虫攻击防护界面

 5.8.3 删除蠕虫防护规则

点击“维护->蠕虫攻击防护”，选择信息，点击删除，进入“蠕虫攻击防护 ”删除界面，如下图所示。

图5-41删除蠕虫防护规则

 5.8.4 清除统计

点击“维护->蠕虫攻击防护”，选择信息，点击清除统计，进入“蠕虫攻击防护 ”清除统计界面，如下图所示。

图5-42清除统计

 5.8.5 刷新页面

点击“维护->蠕虫攻击防护”，点击刷新，进入“蠕虫攻击防护 ”界面，如下图所示。

图5-43刷新页面

 5.8.6 编辑规则

点击“维护->蠕虫攻击防护”，点击编辑，进入“蠕虫攻击防护 ”规则配置编辑界面，如下图所示。

图5-44编辑规则

参数说明，如下表所示。

表5-27规则配置编辑界面参数说明

参数	说明
名称	配置蠕虫攻击防护规则名字(以字母开头，只能包含[0-9a-zA-Z.-_]，字符长度为1-20)
协议类型	显示协议消息的类型(可选)
目的端口	显示蠕虫攻击的目的端口(1-65535)
启用	保护规则是否使能
应用	保存配置
返回	返回蠕虫攻击防护界面

 5.8.7 使能规则

点击“维护->蠕虫攻击防护”，点击选中规则的状态，进入“蠕虫攻击防护 ”界面，如下图所示。

图5-45使能规则

  5.9 DDos攻击防护

点击“维护->DDoS攻击防护”，进入“DDoS攻击防护 ”主界面，选择防护，输入值，点击应用，如下图所示。

图5-46DDoS攻击防护

本章节介绍如何查看和配置DDoS 攻击防护信息。分布式拒绝服务攻击是指不同位置的多个攻击者同时攻击一台或多台主机，或者一个攻击者控制多台位于不同地方的机器，使用这些机器对受害者同时进行攻击。因为攻击的地点在不同的地方，所以这种类型的攻击被称为分布式拒绝服务攻击。为了抵挡DDoS攻击，需要设置DDoS防御。DDoS防御设置能根据不同的攻击类型限制DDoS攻击。

参数说明，如下表所示。

表5-28DDoS攻击防护配置主界面参数说明

参数	说明
ICMP Flooding 防护	防护ICMP Flooding 攻击(0-1000)/pps
UDP Flooding 防护	防护UDP Flooding 攻击(0-1000)/pps
SYN Flooding 防护	防护SYN Flooding 攻击(0-1000)/pps
小包攻击防护	防护小包攻击(28-65535)/bytes
Smurf 攻击防护	防护Smurf攻击
Fraggle 攻击防护	防护Fraggle攻击
MAC地址相等防护	防护MAC地址相等攻击
IP地址相等防护	防护ICMP Flooding 攻击
应用	保存配置，并刷新界面

 5.10 ARP攻击防护

点击“维护->ARP 攻击防护”，进入“ARP 攻击防护 ”主界面，选择防护，输入值，点击应用，如下图所示。

图5-47ARP攻击防护

本章节介绍如何查看和配置ARP 攻击防护信息。

参数说明，如下表所示。

表5-29ARP 攻击防护配置主界面参数说明

参数	说明
Arp防护	设置Arp防护，(0-1000000；配置为0会导致交换机不再学习动态ARP)
pps	每秒包数目

 5.11 当前会话

5.11.1 概述

点击“维护->当前会话”，进入“当前会话 ”主界面，如下图所示。

图5-48当前会话

本章节介绍如何查看和配置当前会话信息。

参数说明，如下表所示。

表5-30当前会话主界面参数说明

参数	说明
删除	删除会话
刷新	刷新页面

 5.11.2 删除会话

点击“维护->当前会话”，进入“当前会话 ”主界面，选择会话，点击删除，如下图所示。

图5-49删除会话

 5.11.3 刷新页面

点击“维护->当前会话”，进入“当前会话 ”主界面，点击刷新，如下图所示。

图5-50刷新页面

参数说明，如下表所示。

表5-31当前会话刷新界面参数说明

参数	说明
用户名	显示用户名
会话	显示会话号
超时时间	显示超时时间
客户端IP	显示客户端IP

  5.12 用户管理

5.12.1 概述

点击“维护->用户管理”，进入“用户管理 ”主界面，如下图所示。

图5-51“用户管理”主界面

本章节介绍如何查看和配置用户信息。

参数说明，如下表所示。

表5-32用户管理主界面参数说明

参数	说明
添加	添加用户
删除	删除用户
刷新	刷新界面
编辑	编辑用户

 5.12.2 增加用户

点击“维护->用户管理->添加”，进入“用户管理 ”添加/修改用户界面，如下图所示。

图5-52添加/修改用户界面

用户权限等级:

(1)用户权限等级1：可以执行诸如网络诊断的命令。包括了ping,tracert,和telnet等命令。此层次的命令执行结果不会保存到配置文件。

(2)用户权限等级2：可以执行系统维护，业务故障诊断和其他功能。包括了debug和terminal命令。此层次的命令执行结果不会保存到配置文件。

(3)用户权限等级3：可以执行服务配置命令，包括诸如路由的网络级命令，为用户提供网络服务。

(4)用户权限等级4：最高级别，可以运行所有命令：系统的基本操作和系统支持模块的功能有关的命令。这些命令支持网络业务。包括了文件系统，FTP，TFTP，XModen 下载，用户管理命令，等级设置命令等。

参数说明，如下表所示。

表5-33用户管理添加/修改用户界面参数说明

参数	说明
用户名	设置用户名(以字母开头，只能包含[0-9a-zA-Z.-_]，字符长度为[1,32))
密码	设置密码
确认密码	再次输入密码
权限等级	用户权限等级(1-4)
应用	保存配置
返回	返回用户管理界面

 5.12.3 删除用户

点击“维护->用户管理->删除”，进入“用户管理 ”删除用户界面，如下图所示。

图5-53删除用户

 5.12.4 刷新界面

点击“维护->用户管理”，进入“用户管理 ”界面，点击刷新，如下图所示。

图5-54刷新

参数说明，如下表所示。

表5-34用户管理刷新用户界面参数说明

参数	说明
用户名	显示用户名(以字母开头，只能包含[0-9a-zA-Z.-_]，字符长度为[1,32))
权限等级	显示用户权限等级(1-4)
密码	显示密码
操作	编辑

 5.12.5 编辑用户

点击“维护->用户管理->编辑”，进入“用户管理 ”修改用户界面，如下图所示。

图5-55修改用户界面

参数说明，如下表所示。

表5-35用户管理修改用户界面参数说明

参数	说明
用户名	显示用户名(以字母开头，只能包含[0-9a-zA-Z.-_]，字符长度为[1,32))
密码	设置密码
确认密码	再次输入密码
权限等级	用户权限等级(1-4)
应用	保存配置
返回	返回用户管理界面

   6  网络与工具配置指导

6.1 IP 路由

6.1.1 概述

点击“网络->IP 路由”，进入“IP 路由 ”主界面，如下图所示。

图6-1“IP 路由”主界面

本章节介绍如何查看和配置IP 静态路由。

参数说明，如下表所示。

表6-1IP 路由主界面参数说明

参数	说明
IPv4路由表	显示路由信息
IPv4静态路由信息	显示静态路由信息

 6.1.2 IPv4 路由表

点击“网络->IP 路由->IPv4 路由表”，进入“IP 路由表 ”界面，选择协议类型，点击查询，如下图所示。

图6-2IPv4 路由表查询

参数说明，如下表所示。

表6-2IPv4 路由表参数说明

参数	说明
协议类型	选择一种协议(全部 BGP Direct OSPF RIP Static)
目的IP地址	显示路由目的IP 地址
目的IP掩码	显示目的IP地址掩码
协议类型	显示路由种类
下一跳	显示路由的下一跳
出端口	显示路由的出端口
查询	根据协议类型查询路由表项

 6.1.3 IPv4 静态路由信息

新建IP静态路由

点击“网络->IP 路由->IPv4 静态路由信息”，进入“IP 静态路由信息 ”界面，点击新建，如下图所示。

图6-3新建IP静态路由

参数说明，如下表所示。

表6-3新建静态路由参数说明

参数	说明
目的IP地址	配置路由目的IP 地址(0.0.0.0)
目的IP掩码	配置目的IP地址掩码(可选)
下一跳	配置路由的下一跳
路由距离	配置路由的跳数(1~255, 默认 1)
应用	保存配置
返回	返回IPv4静态路由信息界面

 删除IP静态路由

点击“网络->IP 路由->IPv4 静态路由信息”，进入“IPv4 静态路由信息 ”界面，选择路由表项，点击删除，如下图所示。

图6-4删除IP静态路由

参数说明，如下表所示。

表6-4删除静态路由参数说明

参数	说明
目的IP地址	显示路由目的IP 地址
目的IP掩码	显示目的IP地址掩码
下一跳	显示路由的下一跳
路由距离	显示路由的跳数
操作	编辑

 修改IP静态路由

点击“网络->IP 路由->IPv4 静态路由信息”，进入“IPv4 静态路由信息 ”界面，选择路由表项，点击编辑，如下图所示。

图6-5修改IP静态路由

参数说明，如下表所示。

表6-5编辑静态路由参数说明

参数	说明
目的IP地址	显示路由目的IP 地址(0.0.0.0)
目的IP掩码	显示目的IP地址掩码
下一跳	配置路由的下一跳
路由距离	配置路由的跳数(1~255, 默认 1)
应用	保存配置
返回	返回IPv4静态路由信息界面

   6.2 Ping

6.2.1 概述

本章介绍Ping命令的使用。

用户可以利用诊断工具去检测和分析网络中的错误信息。

 6.2.2 使用Ping命令

点击“网络->Ping”，进入“Ping”页面，如下图所示。

图6-6Ping命令页面

选择VRF ID(管理vrf或默认vrf)以及输入目标IP地址，然后点击“Ping”按钮，进行Ping命令的使用，如下图所示。

图6-7Ping使用命令页面

  6.3 Traceroute

6.3.1 概述

本章介绍Traceroute命令的使用。

“Tracert” 是一个用来确定IP通向目标地址的路由过程。“Tracert” 通过发送ICMP错误报文，改变其TTL值来确定一台主机达到另一台主机路由路径。

 6.3.2 使用Traceroute命令

点击“网络->Traceroute”，进入“Traceroute 参数”页面，如下图所示。

图6-8Traceroute命令页面

选择VRF ID(管理VRF或默认VRF)以及输入目标IP地址，然后点击“Traceroute”按钮，进行“Traceroute”命令的使用，如下图所示。

图6-9Traceroute使用命令页面

  6.4 虚拟电缆检测

6.4.1 概述

本章介绍如何利用虚拟线缆检测工具去检测线缆状态。

进入虚拟电缆监测页面

点击“网络->虚拟电缆检测”，进入“虚拟电缆检测”页面，如下图所示。

图6-10虚拟电缆检测页面

 虚拟电缆检测

在“虚拟电缆检测”页面，选取需要检测的“目标端口”，点击“检测”按钮，等待几秒钟，出现线缆的状态结果，如下图所示。

图6-11虚拟电缆检测

只有状态为UP的电口支持虚拟电缆检测，否则会如下图所示。

图6-12虚拟电缆测试无电口连接
