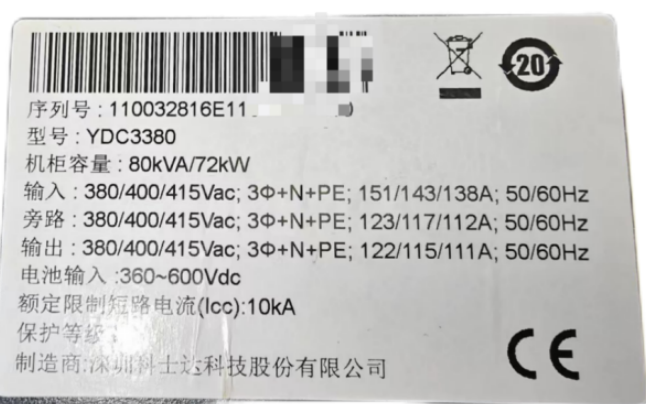

1. 设备铭牌

2. 屏幕配置

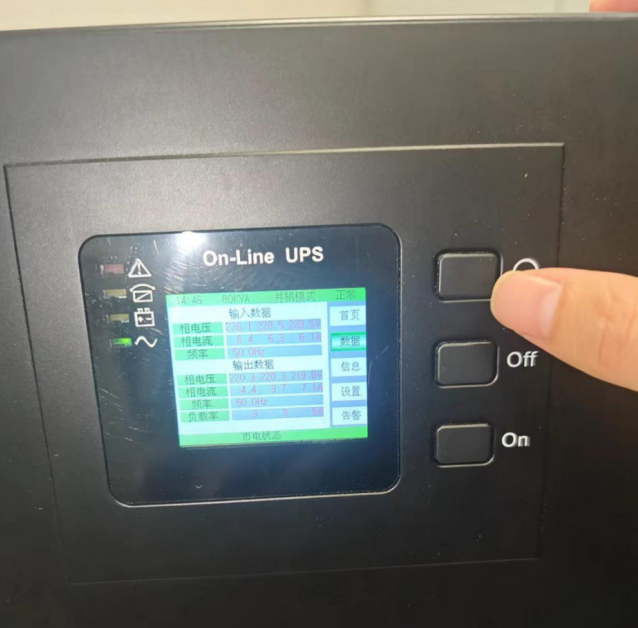

（1）先按功能键进入主菜单页面选择系统设置

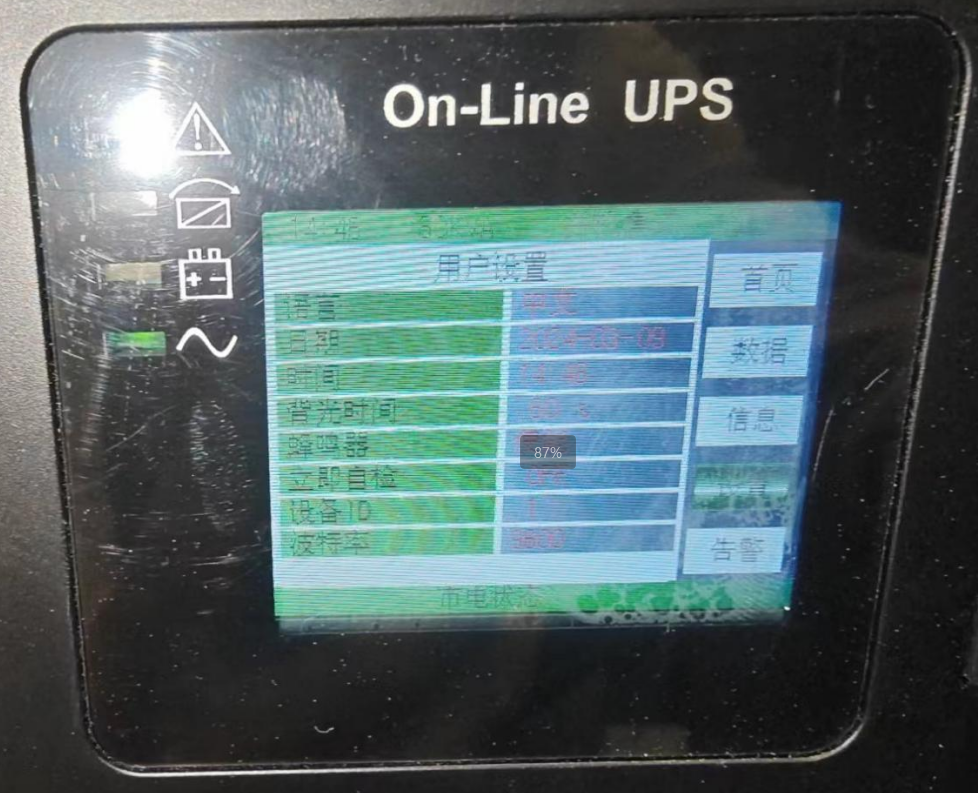

（2）在主菜单页面选择系统设置系统设置里面选择通讯数据，即可查看到当前的协议、波特率、从机地址等信息

3. 设备接线

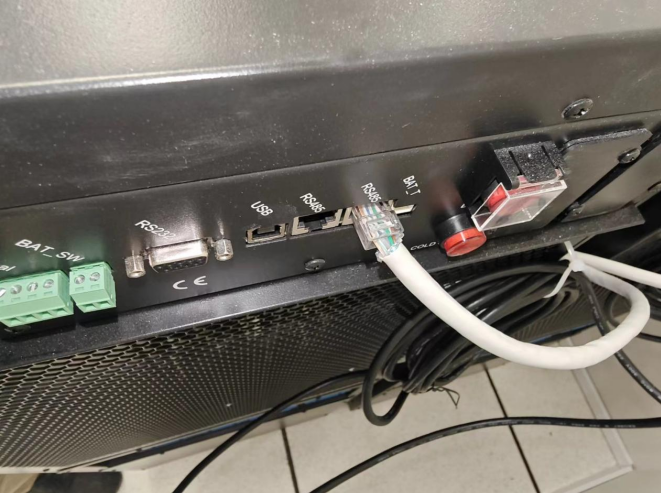

（1）通讯主板上找接线端子，图为RS485 RJ45接口，注意通信线序需与厂家确认图例YDC3380 RJ45 568B白橙为485-A，橙为485-B

4. 协议文档以及传感器包

协议文档： 科士达YDC3380UPS协议.doc ( 0.86M ,下载次数:48)

传感器包： UPS-科士达-YDC3330-V3102.ssu ( 0.05M ,下载次数:34)
