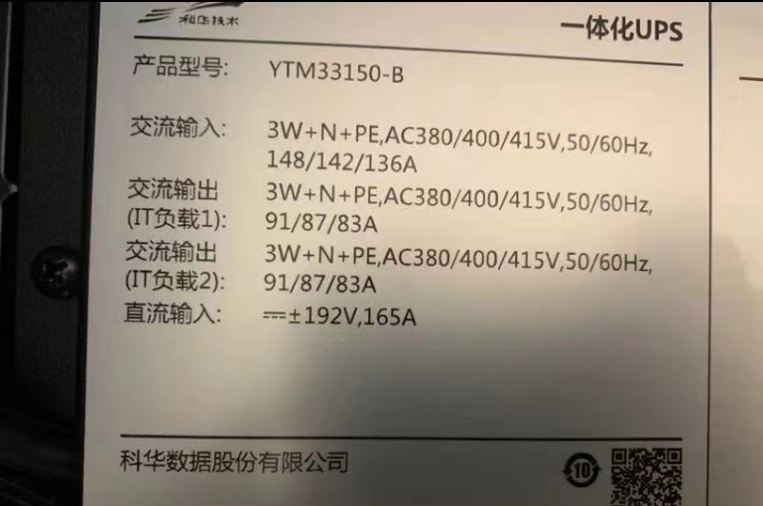

1. 设备铭牌

2. 屏幕配置

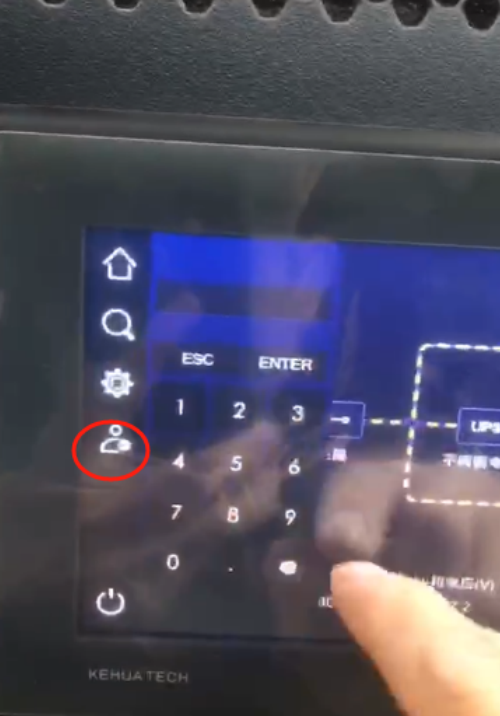

（1）先按用户登录图标然后输入密码(密码可联系客户或者厂家获取，这里输入的是111进入

（2）在主菜单页面选择系统设置

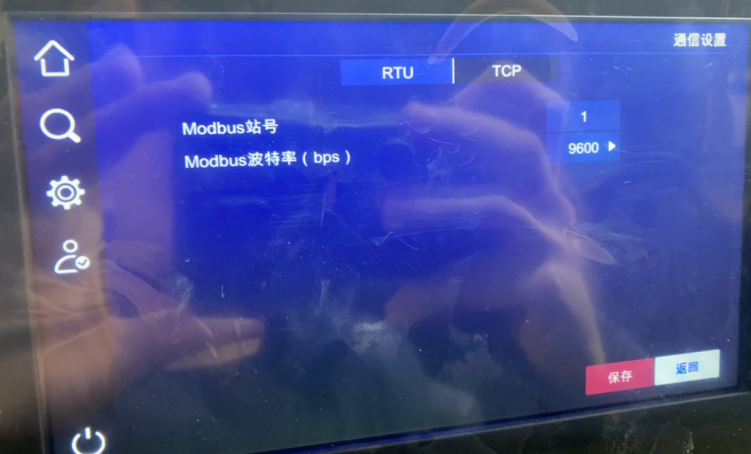

（3）系统设置里面选择通讯设置，即可查看到当前的协议、波特率、从机地址等信息，需要选择为RTU、9600、modbus站号为1

3. 设备接线

（1）联系客户或者厂家了解到此款一体化ups的通信接口是前门板屏幕面板背面下方的RS485接口。（！！！接口针脚定义是4:蓝-RS482-   5:白蓝-RS485+）

4. 协议文档以及传感器包

通讯协议： WRWF-1201-17474-01慧云一体化UPSMR3360~150(V2.pdf ( 2.27M ,下载次数:22)

传感器包： UPS-科华-慧云一体化-VER20.ssu ( 0.02M ,下载次数:17)
