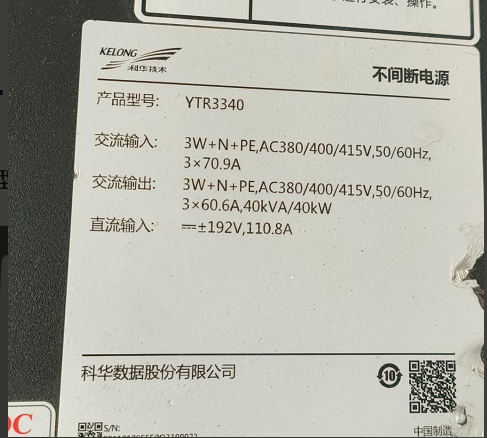

1. 设备铭牌

UPS型号：YTR3340

2. 屏幕配置

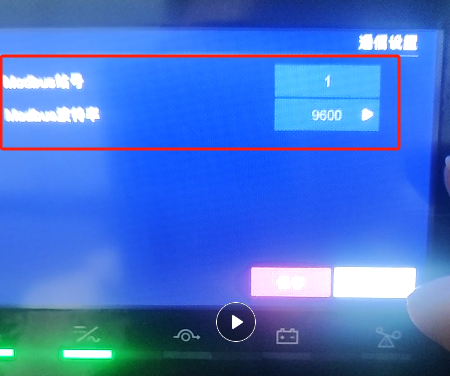

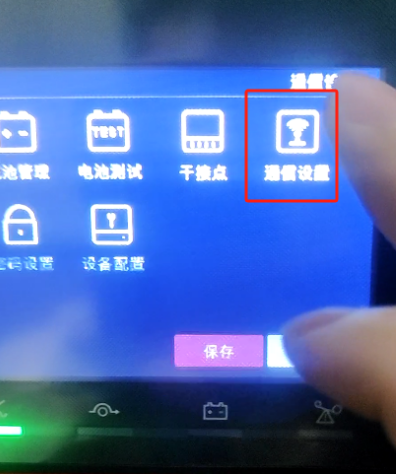

（1）屏幕密码默认为111，点击通信设置可查看当前从机地址以及波特率，站号就是从机地址

3. 设备接线

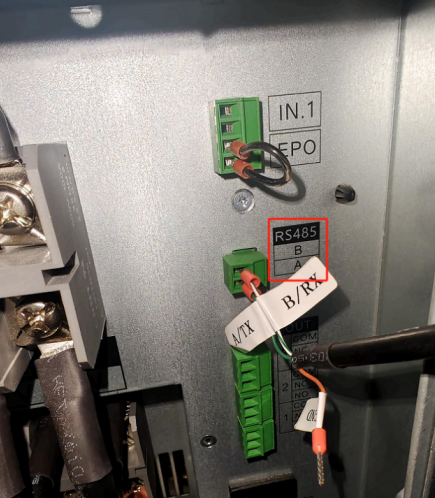

（1）通讯接口为RS485的端子，如下图

4. 协议文档

协议文档： WRWF-1201-04 中小功率UPS上位机Modbus监控协议 004.pdf ( 1.65M ,下载次数:29)

传感器包： UPS-科华-FR-UK3120.ssu ( 0.03M ,下载次数:17)
