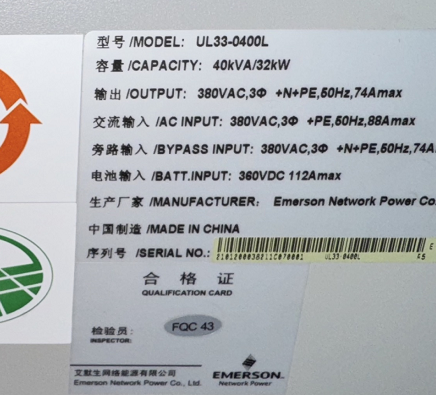

1. 设备铭牌

UPS型号： UL33-0400L

2. 屏幕配置

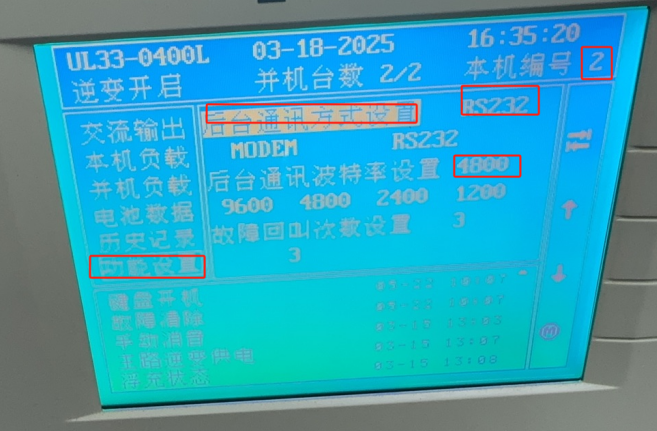

（1）UPS屏幕上按F3翻页-功能设置可看到当前协议处于RS232（这里的232代表电总协议），本地编号为从机地址，波特率默认为4800

3. 设备接线

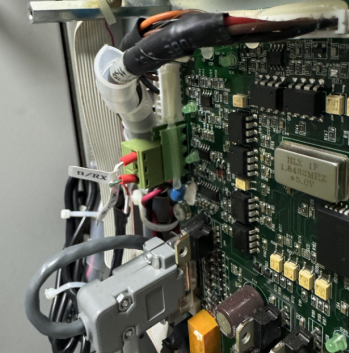

（1）接线为RS485接线端子，如下图

4. 协议文档

协议文档： UL33 20-60KVA电总通信协议（V1.pdf ( 0.30M ,下载次数:22)

传感器包： UPS-艾默生-UL33-0300L-电总(1).ssu ( 0.02M ,下载次数:16)
