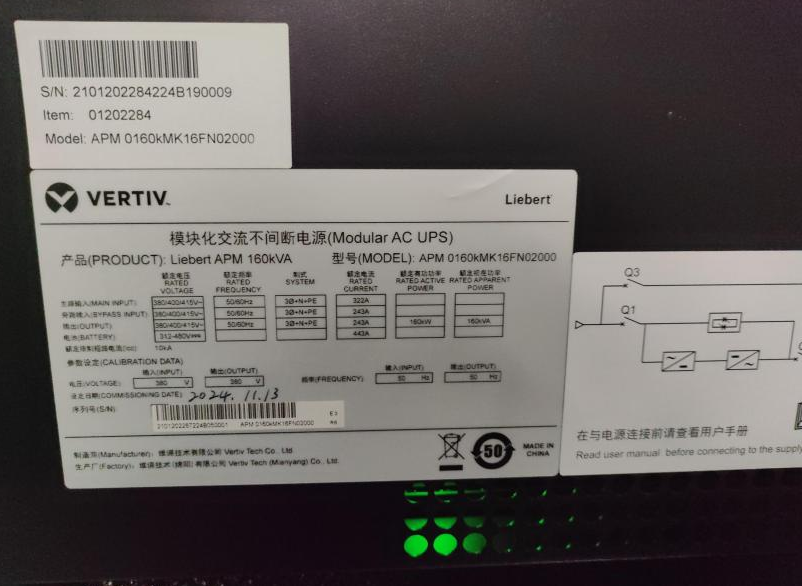

1. 设备铭牌

UPS型号：APM 0160kMK 16FN02000

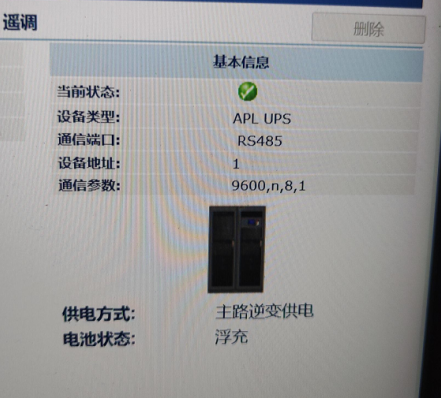

2. 屏幕配置

（1）该UPS使用板卡对接，需进UPS的web页面手动识别板卡，板卡的com口才正常可用

（2）电脑网线直连板卡LAN口，电脑网卡地址配置与UPS板卡同网段
web默认地址:192.168.1.1或者192.168.1.2

账号admin 密码admin

（3）按照如下修改，需识别到板卡

修改前

修改后

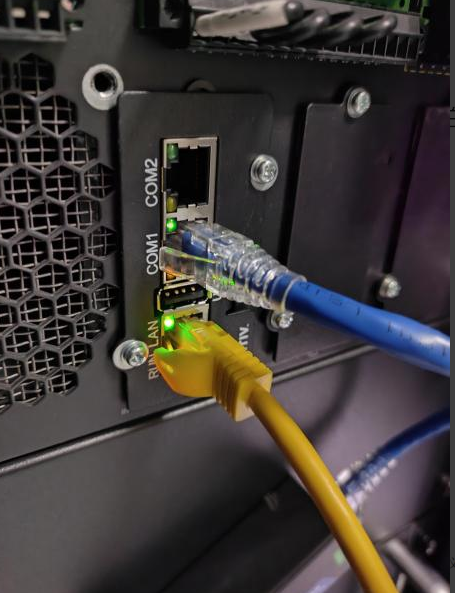

3. 设备接线

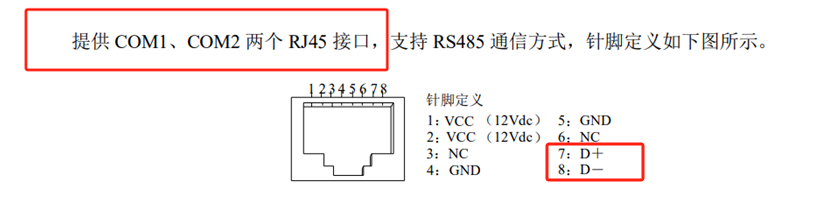

（1）接口为com1，485接口，线序为棕白为485+，棕为485-

4. 协议文档

协议文档： SIC后台MODBUS RTU通信协议.pdf ( 1.58M ,下载次数:18)

传感器包： UPS-艾默生-APM0160kM16FN02000-Modbus.ssu ( 0.05M ,下载次数:13)
