1概述
S3200G-28S系列以太网交换机(以下简称"S3200G-28S")是通过以太网交换芯片CTC2118构建的1GE二层交换机。
S3200G-28S支持WEB界面配置,可方便快速的部署和管理。
S3200G-28S系列目前提供以下配置型号:
• S3200G-28S-SI-24T: 标准 1U 19'' 机架设备; 24 × 1GE Base-T 端口; 4 × 1GE SFP 端口; 固定单AC电源设计,无风扇。
• S3200G-28S-PWR-SI-24T: 标准 1U 19'' 机架设备; 24 × 1GE Base-T 端口 (PoE 802.3af/at); 4 × 1GE SFP 端口; 固定单AC电源设计; 左右风向固定风扇。

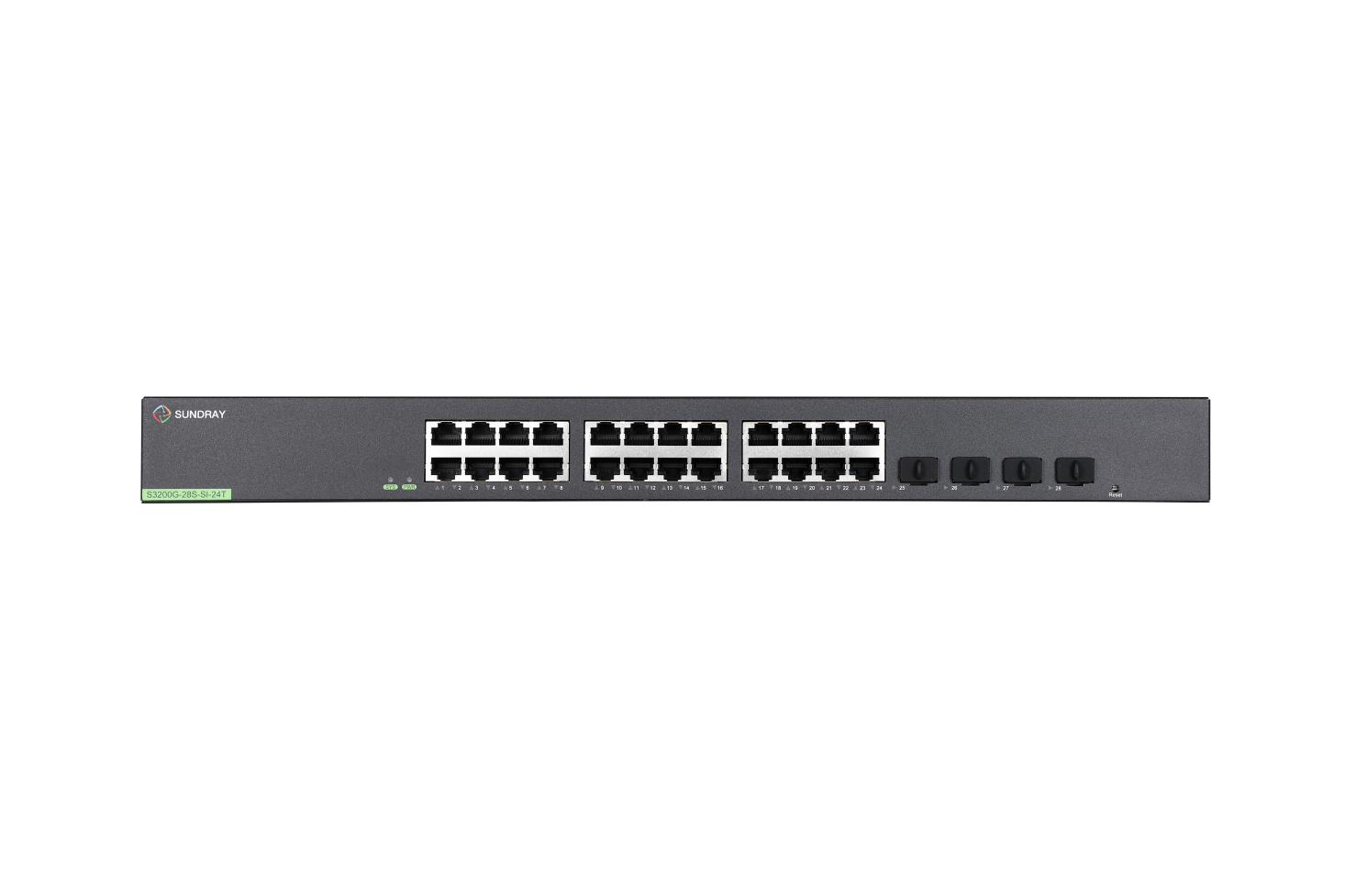

图 1 S3200G-28S系列交换机
1.1 产品型号说明
表 1 S3200G-28S 尺寸重量
项目
|
S3200G-28S-SI-24T
|
S3200G-28S-PWR-SI-24T
|
外形尺寸(H×W×D)
|
4.4 × 44.0 × 18.0 cm
|
重量
|
1.90 kg
|
2.32 kg
|
1.2 S3200G-28S-24T前面板示意图

图 2 S3200G-28S-24T前面板示意图
1: SYS LED(系统状态指示灯)
2: PWR LED (电源状态指示灯)
3: 1G Base-T
4: 1G SFP 端口
5: 端口状态指示灯
6: Reset 孔
1.3 S3200G-28S-24T后面板示意图

图 3 S3200G-28S-24T后面板示意图
1: 接地端子
2: 内置电源模块接口
1.4 S3200G-28S-PWR-24T前面板示意图

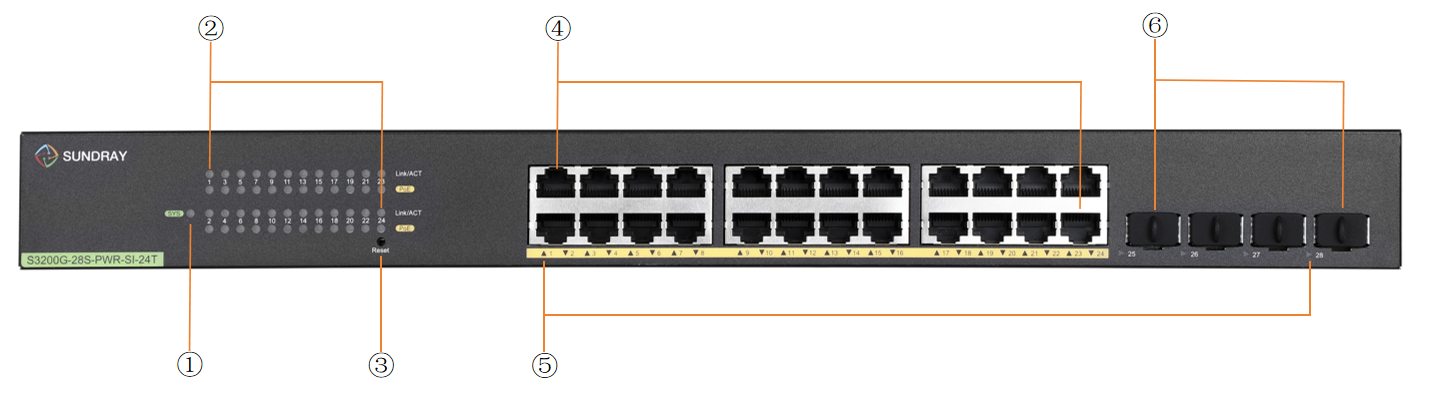

图 4 S3200G-28S-PWR-24T前面板示意图
1: SYS LED(系统状态指示灯)
2: 端口链路及POE状态指示灯
3: Reset 孔
4: 1GE Base-T 端口 (PoE 802.3af/at)
5: 端口状态指示灯
6: 1GE SFP 端口
1.5 S3200G-28S-PWR-24T后面板示意图

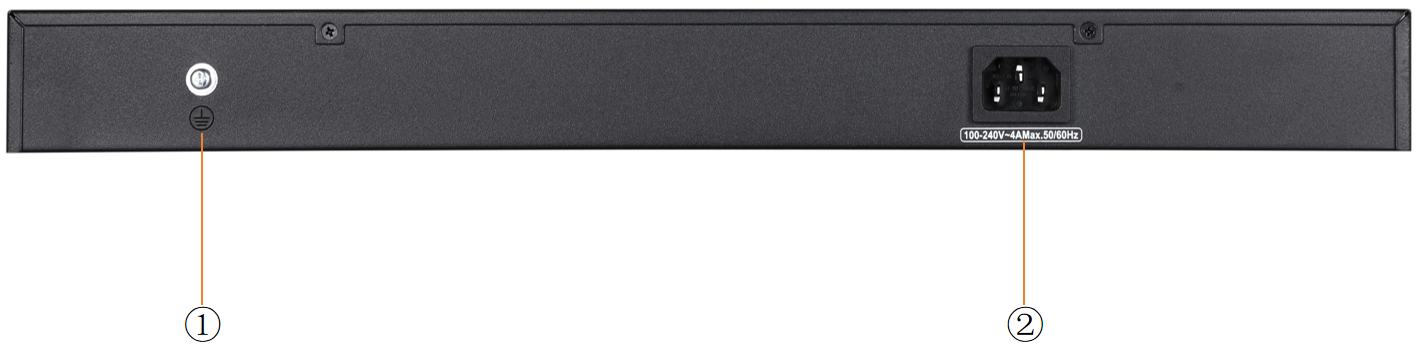

图 5 S3200G-28S-PWR-24T后面板示意图
1: 接地端子
2: 内置电源模块接口
1.6 S3200G-28S系列LED灯光说明
1.6.1系统指示灯
指示灯
|
状态
|
描述
|
SYS
|
绿色
|
亮
|
系统正常
|
橙色
|
亮
|
系统出现告警或其他错误
|
-
|
灭
|
系统未上电或运行异常
|
1.6.2电源模块指示灯
指示灯
|
状态
|
描述
|
PWR
|
绿色
|
亮
|
电源正常
|
-
|
灭
|
系统未上电
|
1.6.3POE端口状态指示灯
指示灯
|
状态
|
描述
|
1-24
|
橙色
|
亮
|
端口POE供电
|
灭
|
端口未POE供电
|
1.6.41G Base-T 电口指示灯
指示灯
|
状态
|
描述
|
1-24
|
绿色
|
亮
|
1G连接.
|
闪烁
|
1G连接正在收发报文
|
灭
|
端口未连接
|
1.6.51G SFP 光口指示灯
指示灯
|
状态
|
描述
|
25-28
|
绿色
|
亮
|
1G 连接.
|
闪烁
|
1G连接正在收发报文
|
灭
|
端口未连接
|
1.7 装箱清单
表格 1 装箱清单
NO
|
规格
|
单位
|
数量
|
1
|
以太网交换机
|
PCS
|
1
|
2
|
电源线
|
PCS
|
1
|
3
|
接地线
|
PCS
|
1
|
4
|
机柜螺丝
|
PCS
|
4
|
5
|
螺丝
|
PCS
|
8
|
6
|
胶粘底座
|
PCS
|
4
|
7
|
挂耳
|
PCS
|
2
|
8
|
用户服务手册
|
PCS
|
1
|
2 安装指导
2.1 安装前的准备
2.1.1 安全警告
为避免使用不当造成设备损坏及对人身的伤害,请遵从以下的注意事项:
• 在清洗交换机之前,应先将电源拔掉。不要用湿润的抹布擦拭交换机,不可用液体清洗交换机。
• 请不要将交换机放在水边或潮湿的地方,并防止水或湿气进入交换机机壳。
• 请不要将交换机放在不稳定的箱子或桌子上,万一跌落,会对交换机造成严重损害。
• 应保持室内通风良好并保持交换机通气孔畅通。
• 交换机要在正确的电压下才能正常工作,请确认工作电压同交换机所标示的电压相符。
• 为减少受电击的危险,在交换机工作时不要打开外壳,即使在不带电的情况下,也不要随意打开交换机机壳。
• 在更换接口板时一定要使用防静电手套,防止静电损坏单板。
• 在交换机运送和安装期间,请保护交换机,避免与门,墙面或者架子等物品碰撞。
• 请不要用湿的或者被污染的手套触摸交换机零部件上未涂漆的金属表面。
• 请不要把其他物品放在交换机上面。
2.1.2 安装前检查
为了保证交换机的正常工作环境,S3200G-28S系列交换机对工作场所有以下要求:
• 确认交换机的入风口及通风口处留有空间,以利于交换机机箱的散热。
• 确认机柜和工作台自身有良好的通风散热系统。
• 确认机柜及工作台足够牢固,能够支撑交换机及其安装附件的重量。
• 确认机柜及工作台的良好接地。
为了保证交换机长期稳定工作,安装场所还应满足以下几个要求:
温湿度要求
为保证交换机正常工作和使用寿命,机房内需维持一定的温度和湿度。若机房内长期湿度过高,易造成绝缘材料绝缘不良甚至漏电,有时也易发生材料机械性能变化、金属部件锈蚀等现象;若相对湿度过低,绝缘垫片会干缩而引起紧固螺丝松动,同时在干燥气候环境下,易产生静电,危害交换机上的电路;温度过高则危害更大,长期的高温将加速绝缘材料的老化过程,使交换机的可靠性大大降低,严重影响其寿命。
表格 2 温湿度要求
项目
|
S3200G-28S系列交换机
|
温度
|
0~45℃
|
湿度
|
10%~95%
|
洁净度要求
灰尘对交换机的运行安全是一大危害。室内灰尘落在机体上,可以造成静电吸附,使金属接插件或金属接点接触不良。尤其是在室内相对湿度偏低的情况下,更易造成静电吸附,不但会影响设备寿命,而且容易造成通信故障。
表格 3 机房灰尘含量要求
机械活性物质
|
单位
|
含量
|
灰尘粒子
|
粒/m3
|
≤3×104(3 天内桌面无可见灰尘)
|
注:灰尘粒子直径≥5um
|
除灰尘外,交换机机房对空气中所含的盐、酸、硫化物也有严格的要求。这些有害气体会加速金属的腐蚀和某些部件的老化过程。机房内应防止有害气体如SO2、H2S、NH3、Cl2 等的侵入。
表格 4 机房有害气体限值
气体
|
最大值 (mg/m3)
|
二氧化硫SO2
|
0.2
|
硫化氢H2S
|
0.006
|
氨NH3
|
0.05
|
氯气Cl2
|
0.01
|
抗干扰要求
交换机在使用中可能受到来自系统外部的干扰,这些干扰通过电容耦合、电感耦合、电磁波辐射、公共阻抗(包括接地系统)耦合和导线(电源线、信号线和输出线等)的传导方式对设备产生影响。为此应注意:
• 交流供电系统为 TN 系统,交流电源插座应采用有保护地线(PE)的单相三线电源插座,使设备上滤波电路能有效的滤除电网干扰。
• 交换机工作地点远离强功率无线电发射台、雷达发射台、高频大电流设备。
• 必要时采取电磁屏蔽的方法,如接口电缆采用屏蔽电缆。
• 接口电缆要求在室内走线,禁止户外走线,以防止因雷电产生的过电压、过电流将设备信号口损坏。
激光使用安全
S3200G-28S系列交换机属于1 类激光设备。
S3200G-28S系列交换机的可选光口板若处于工作状态,请不要直视这些光接口,因为光纤发出的光束具有很高的能量,可能会伤害到视网膜。
2.1.3 安装工具
在安装之前,请准备好以下的工具:
• 一字螺丝刀
• 十字螺丝刀
• 防静电手腕

S3200G-28S系列交换机不随设备附带安装工具,用户需要自己准备安装工具。
2.2 安装
S3200G-28S系列交换机有以下两种安装方式:
• 前挂耳与机架托盘配置安装。
• 安装设备到桌面。
2.2.1 挂耳介绍
挂耳

图 6 前挂耳示意图(设备左侧)
说明:
(1):前挂耳与机柜固定的螺钉孔(使用M6 螺钉)
(2):前挂耳与交换机固定的螺钉孔(使用M3 螺钉)

前挂耳只对交换机起固定作用,不能用来承重。
示意 图2-1 为设备左侧挂耳(设备正面朝上时,以接口方向为前方、电源方向为后方),右侧挂耳与此对称。
2.2.2 前挂耳与机架托盘配合安装到机架
安装步骤
步骤 1带上防静电手腕,并检查机柜的接地与稳定性。
步骤 2将机柜附带的托盘水平固定到机柜的适当位置。
步骤 3取出螺钉(与前挂耳配套包装),将前挂耳的一端安装到交换机上,如 图2-2 。

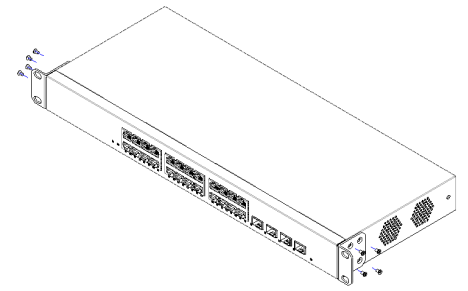

图 7 前挂耳安装示意图
步骤 4将交换机水平放置于托盘上,沿托盘轻推入机柜,通过螺钉和配套的浮动螺母,将前挂耳的另一端固定在机柜的前方孔条上。

图 8 交换机安装至机架(带托盘)示意图
2.2.3 安装交换机到桌面
很多情况下,用户并不具备19 英寸标准机柜,此时,人们经常用到的方法就是将交换
机放置在干净的工作台上,此种操作比较简单,操作中,只要注意如下事项即可:
• 保证工作台的平稳性与良好接地。
• 交换机四周留出 10cm 的散热空间。
• 不要在交换机上放置重物。
• 设备附带了4 个脚垫,请将其分别贴到交换机底部靠近角边的地方,如下图所示:

图 9 安装脚垫示意图
2.3 地线连接
交换机的电源输入端,接有噪声滤波器,其中心地与机箱直接相连,称作机壳地(即保护地),此机壳地必须良好接地,以使感应电、泄漏电能够安全流入大地,并提高整机的抗电磁干扰的能力。
正确的接地方式:
将交换机的黄绿双色保护接地电缆一端接到交换机接地端子上,另一端接至机房接地排的接线柱上。

以太网交换机接地线应该与交换机机房连接并接地,与消防干线和避雷针接地连接是不正确的做法。

图 10 交换机接地线安装示意图
说明:
(1):交换机接地端子
(2):保护接地电缆
(3):机房接地端

交换机地线的正常连接是交换机防雷、防干扰的重要保障,所以用户必须正确连接地线。图示中的地线连接位置和机房接地仅供参考,请根据设备实际情况进行连接。
3 接口模块推荐
为保证设备兼容性,使其能以最佳性能工作,我们推荐您使用我司原厂提供的接口模块。
如果使用其他接口模块,可能会出现下列问题:
• 某些未认证的接口模块结构不符合MSA协议,导致某端口插入该光模块后与其相邻的端口都无法插入光模块。也有些未认证的光模块金手指尺寸不合理,导致接口的电路短路;
• 某些未认证的接口模块在数据总线设计上不够合理,会导致设备总线数据异常,甚至出现数据总线上的数据无法再读出的情况;
• 某些未认证的接口模块在温度监测上不够合理,导致系统出现错误的温度告警信息。或者接口模块的工作温度范围不符合要求,出现高温时光功率降低的情况甚至导致业务中断;
• 某些未认证的接口模块在寄存器设置上不够合理,导致数据总线无法正确读取参数和诊断信息;
• 某些未认证的接口模块设计不满足EMC,不仅自身会受到电磁干扰,也会给周围设备带来影响。
