正面：1 个蓝色系统灯。正常上线：常亮；未激活：闪烁；设备上电异常：系统灯灭。
正面：1 个 10/100/1000 Base-T 以太网口。
背面：1 个 10/100/1000 Base-T 以太网上联端口。
图 1 正面图
图 2 侧视图
图 2 背面图
步骤 1 用螺丝刀取下墙壁上的 86 面板盒(如果没有，则忽略此步骤)。
步骤 2 请取下 AP 的壳盖，并将墙壁中的网线接上水晶头，插入 AP 背面板相应接口

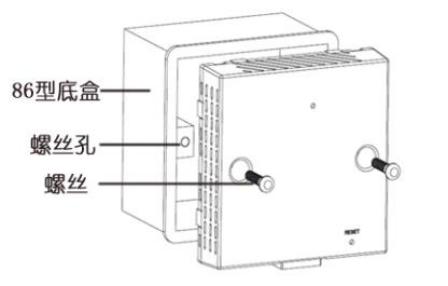

步骤 3 设备与86 型底盒上的螺丝孔对准，装入螺钉以固定，请勿将螺钉拧得过紧（如图3）
图 3

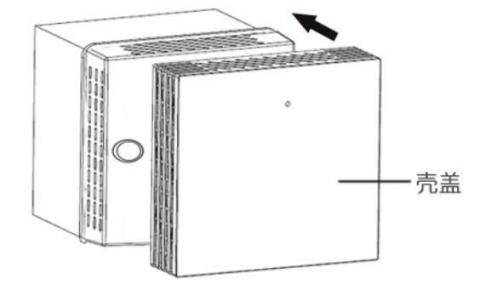

步骤 4 根据图示方向（如图4），固定壳盖，完成安装。
图 4
