v1.7修改记录： 新增LLDP功能注意事项； 修改除VXLAN端口外，其余端口Jumbo Frame值为1518；修改交换机侧聚合口使用短超时（3s）；修改多主检测vlan的掩码长度不能超过28位
1.1.1、方案概述

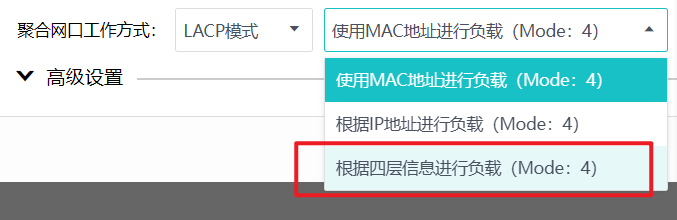

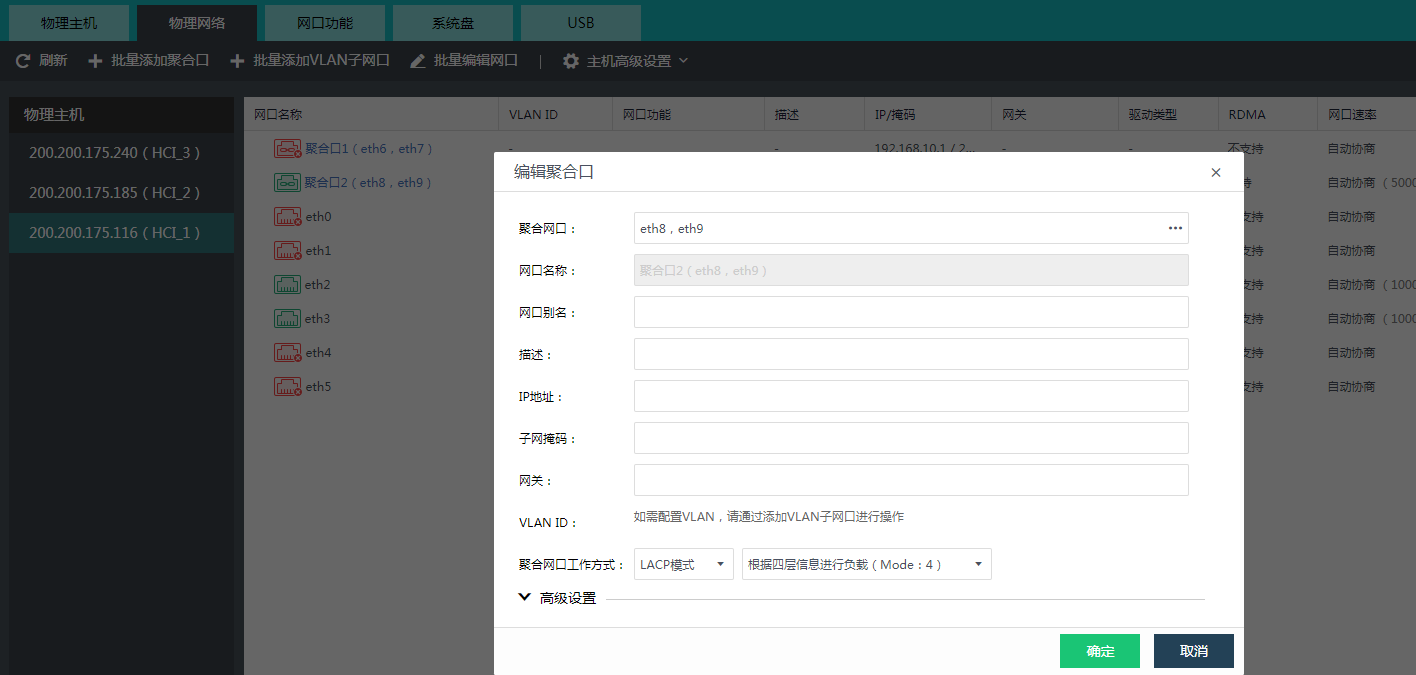

该方案使用8台信锐安视交换机做接入，组建4组堆叠系统，分别供管理网络、业务网络、数据通信（VXLAN）及存储网络使用。堆叠完成后，超融合上的接口选择“LACP模式聚合，根据四层信息进行负载(Mode: 4)”聚合模式，如下图所示：

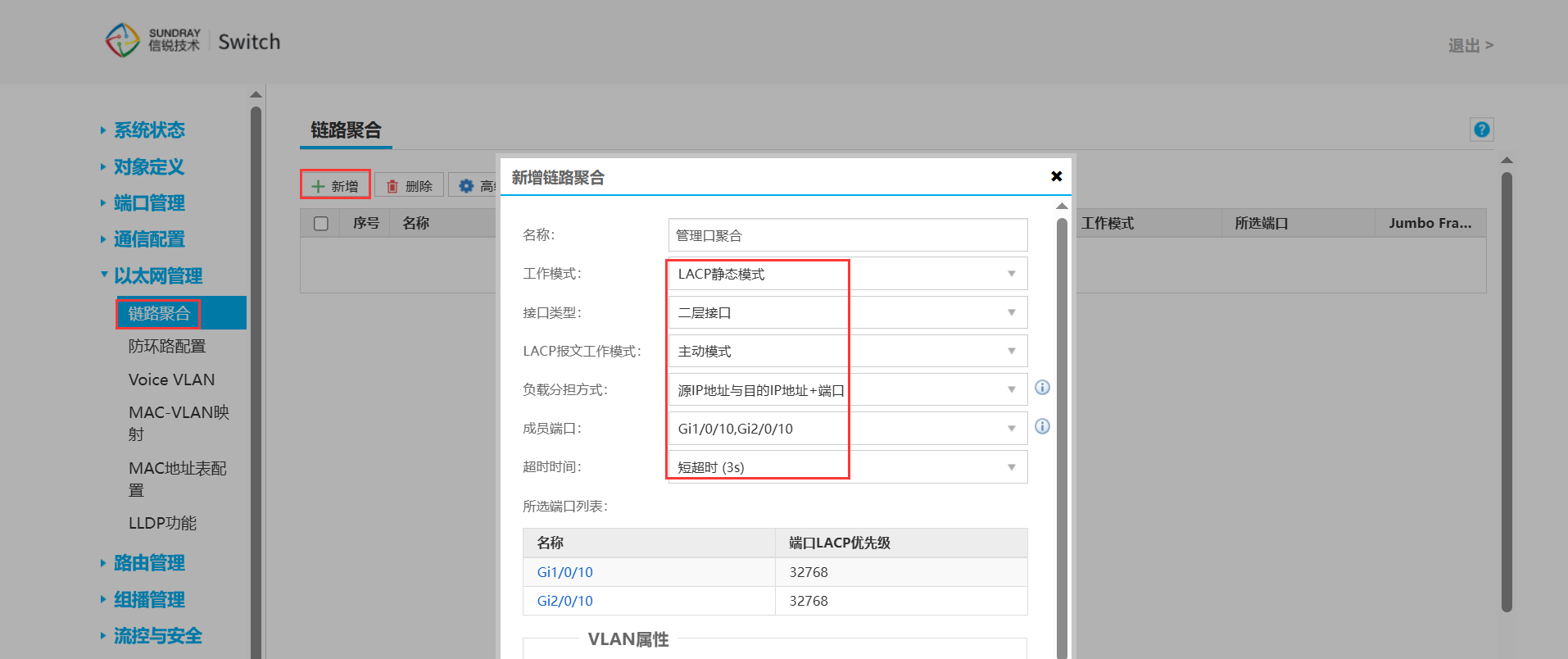

对应交换机端口配置LACP主动模式聚合口，负载方式选择：“源IP地址与目的IP地址+端口”的四层负载；超时时间选择“短超时(3s)”，如下图所示：

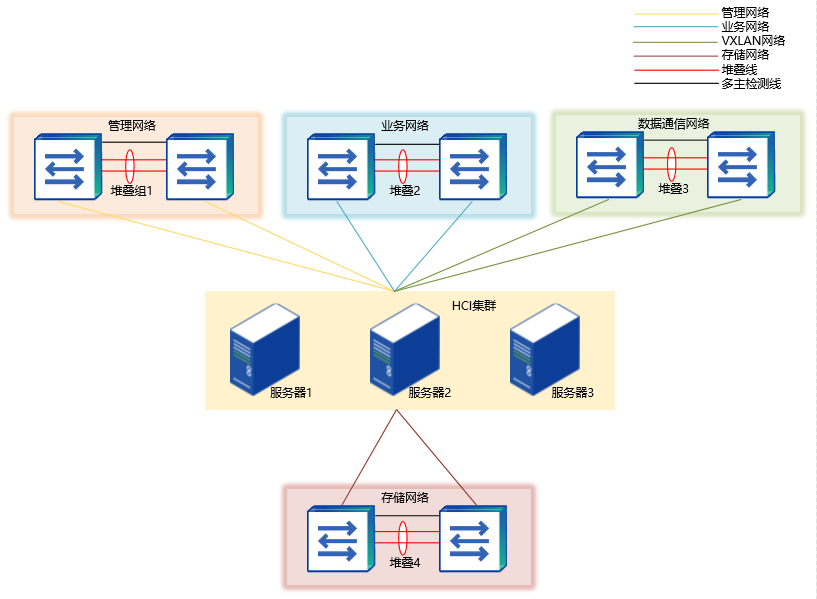

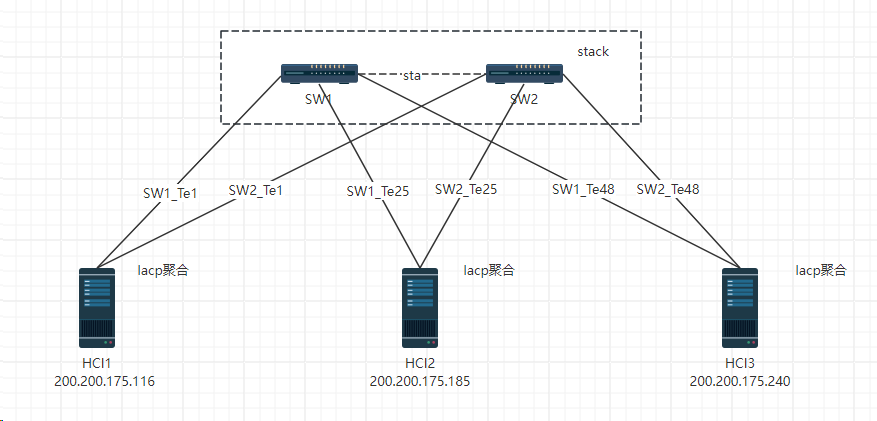

1.1.2、方案拓扑
1.2.1、方案概述
该方案需要使用到6台信锐安视交换机，组建3组堆叠，一组堆叠交换机供管理网络使用。一组堆叠交换机供VXLAN网络和业务网络使用、一组堆叠交换机供存储网络使用。堆叠完成后，超融合上的接口选择“LACP模式聚合，根据四层信息进行负载(Mode: 4)”聚合模式，如下图所示：
对应交换机端口配置LACP主动模式聚合口，负载方式选择：“源IP地址与目的IP地址+端口”的四层负载，超时时间选择“短超时(3s)”，如下图所示：

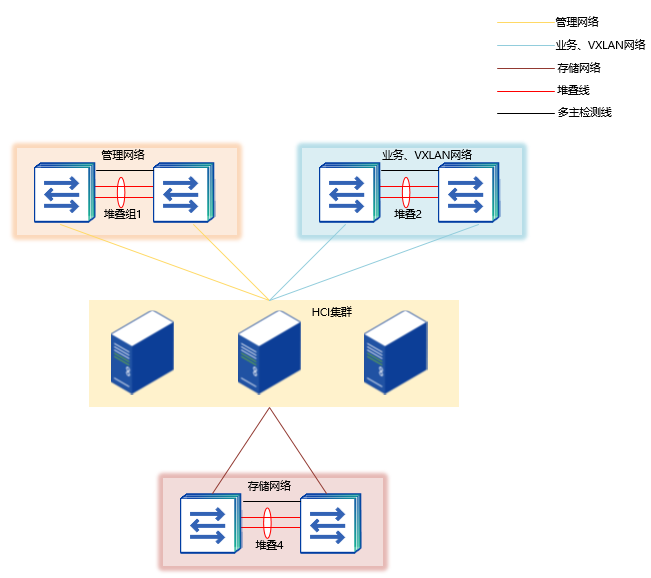

1.2.2、方案拓扑
1.3.1、方案概述
该方案需要使用到4台信锐安视交换机，组建2组堆叠，一组堆叠交换机供管理网络、业务网络、数据通信网络使用。一组堆叠交换机供存储网络使用。堆叠完成后，超融合上的接口选择“LACP模式聚合，根据四层信息进行负载(Mode: 4)”聚合模式，如下图所示：
对应交换机端口配置LACP主动模式聚合口，负载方式选择：“源IP地址与目的IP地址+端口”的四层负载，超时时间选择“短超时(3s)”，如下图所示：
注意：禁止管理网络、业务网络、数据通信网络使用千兆网卡复用，属于非标方案，必须使用2个10GE万兆网口聚合才能保证各平面对带宽的要求。

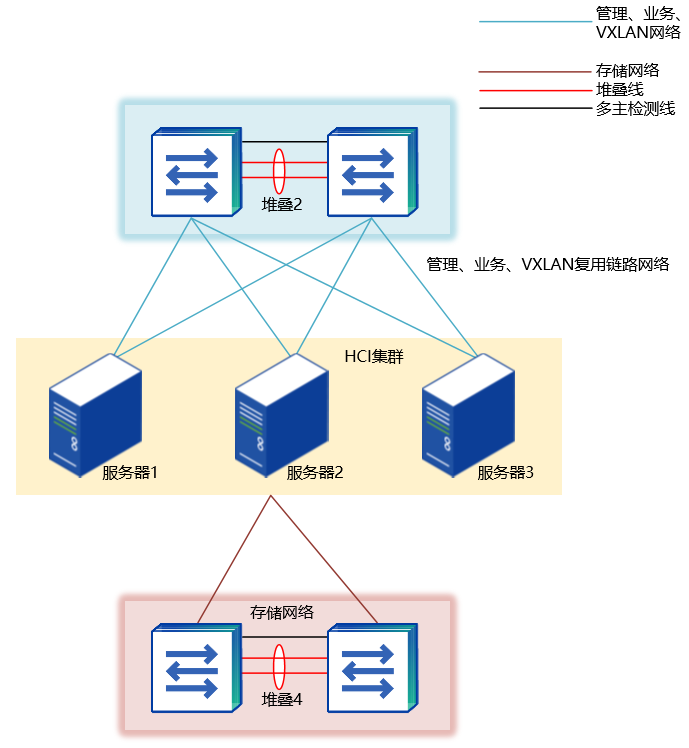

1.3.2、方案拓扑
1.4.1、方案概述
该方案使用到2台信锐安视交换机做接入，组建1组堆叠，管理网络、业务网络、数据通信网络以及存储网络共同复用一条物理链路使用。堆叠完成后，超融合上的接口选择“LACP模式聚合，根据四层信息进行负载(Mode: 4)”聚合模式，如下图所示：
对应交换机端口配置LACP主动模式聚合口，负载方式选择：“源IP地址与目的IP地址+端口”的四层负载，超时时间选择“短超时(3s)”，如下图所示：

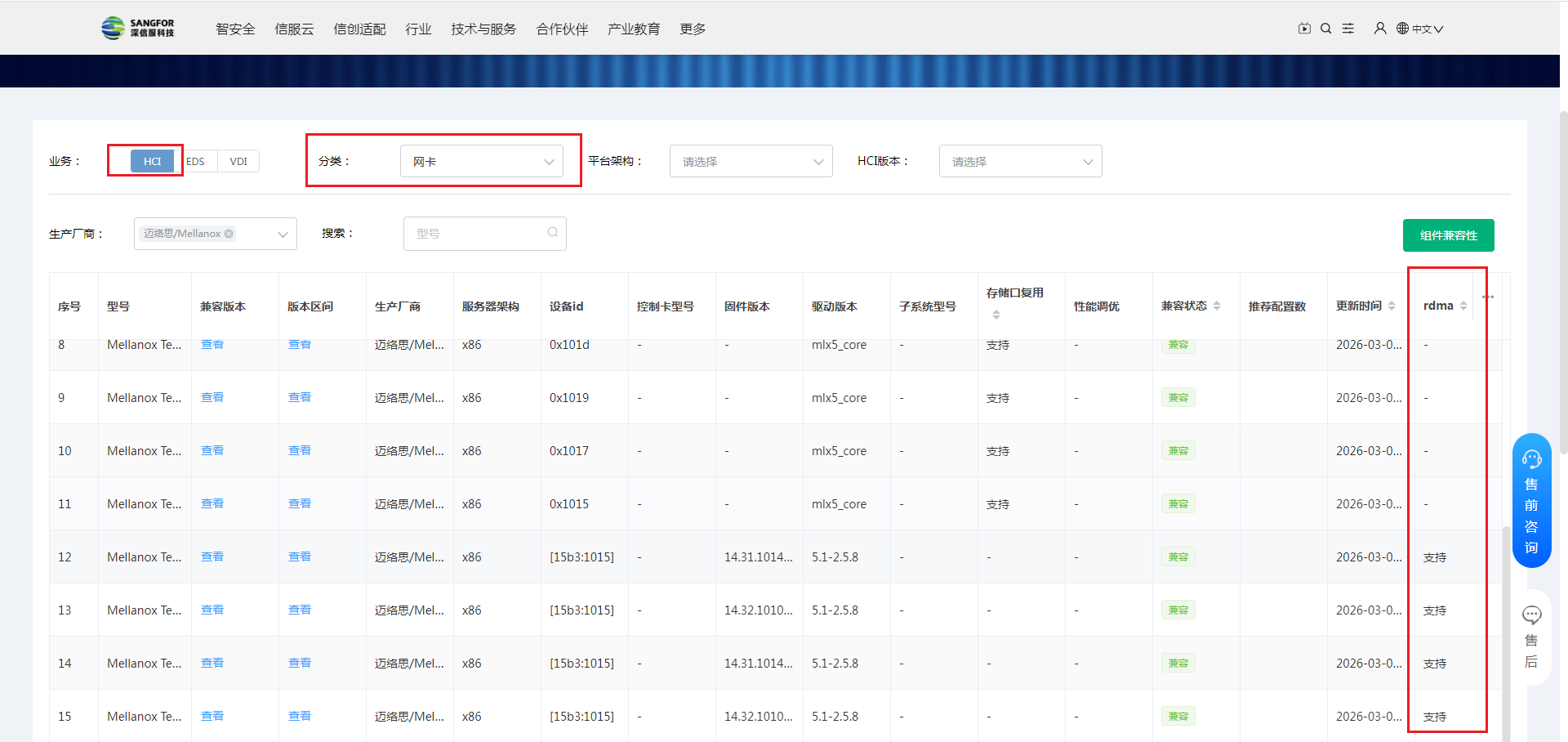

说明：单网口不支持四网合一，最大能支持4个物理网口聚合进行四网合一；6.8.0版本支持四网合一的网卡类型如下：Mellanox CX4、Mellanox CX6、intel X710、intel X722、intel E810，且需要服务器主板支持VT-D并开启才能使用四网合一。

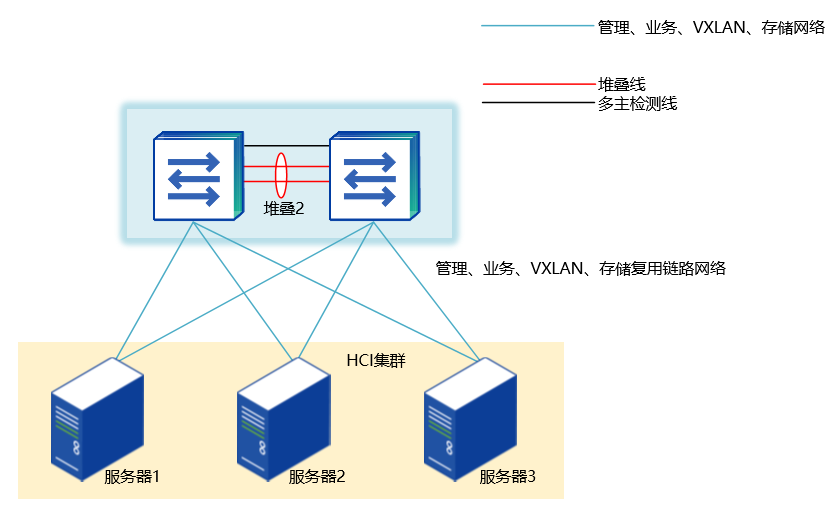

1.4.2、方案拓扑
1、切换交换机模式为胖模式，登录交换机页面
2、查看交换机版本和时间，升级交换机到最新版本，同步本地时间
3、配置堆叠主交换机（堆叠口、堆叠ID、组成员ID、优先级、堆叠堆叠管理地址）
4、配置堆叠备交换机（堆叠口、堆叠ID、组成员ID、优先级、堆叠堆叠管理地址）
5、堆叠主备交换机都配置完成后，再接上堆叠线，等待几分钟，完成堆叠
6、堆叠完成后，配置多主检测vlan与多主检测端口
7、将两台交换机的多主检测端口，用一根网线连接起来
8、按照前期规划，配置各网络平面的聚合口
9、查看堆叠交换机的状态，进行交换机上架检查，备份交换机配置
10、上架后，验证终端的业务是否正常
2.2.1、交换机模式修改
信锐安视交换机默认发货为瘦模式，需要切换成胖模式，再做登录。
说明：瘦模式的交换机，必须搭配信锐网络控制器（NAC）使用；胖模式的交换机，才可以独立使用。
1）下载工具

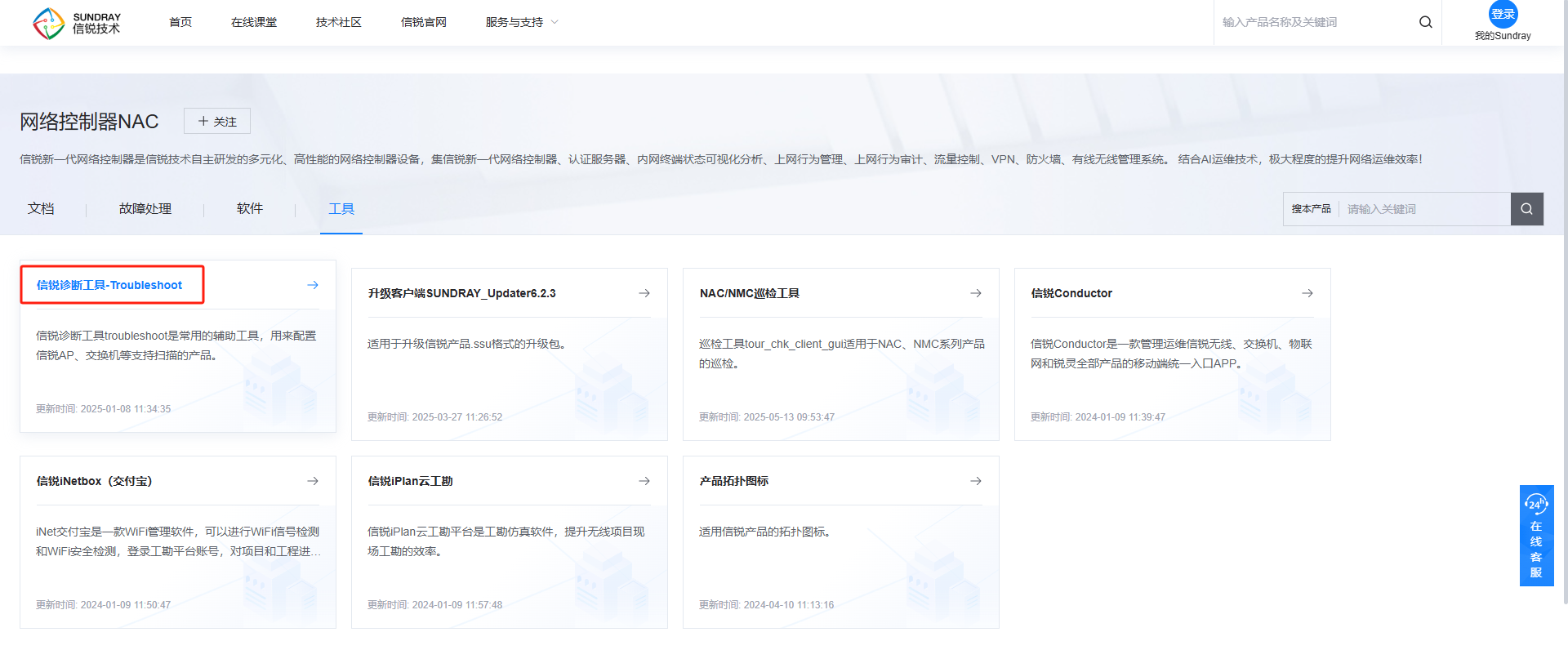

电脑访问 https://support.sundray.com/productTool/list?product_id=7 ,找到 信锐诊断工具Troubleshoot进行下载。
注意：下载时需要同时将 WinPcap 官方软件下载下来，此插件需要配合 AP 诊断工具使用，电脑如果没有安装 winpcap 插件时，AP 诊断工具是无法使用的，需要先安装 winpcap 官方软件后才可以运行，如果安装了 winpcap 软件的就可以忽略此工具。
2）扫描安视交换机

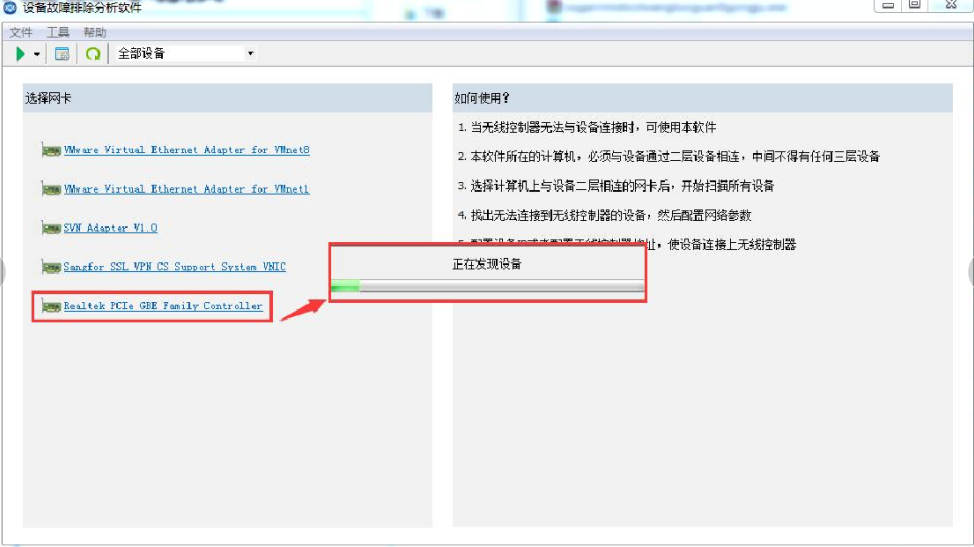

下载好工具后，电脑的有线口直连安视交换机的任意电口，然后在 AP 诊断工具中选择电脑的有线网卡进行扫描
注意：在扫描时需要“正在发现设备”读条读取完才可以，如果读条没有正常显示或读取完需要重新在电脑上安装一下 winpcap 插件。

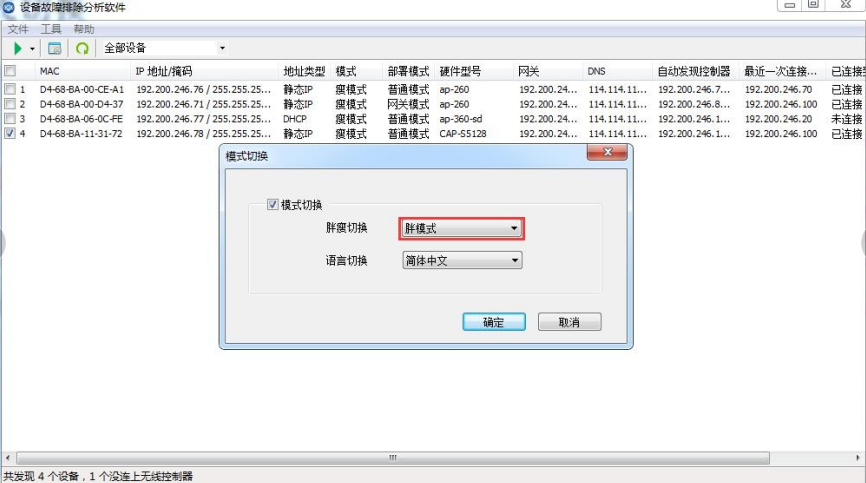

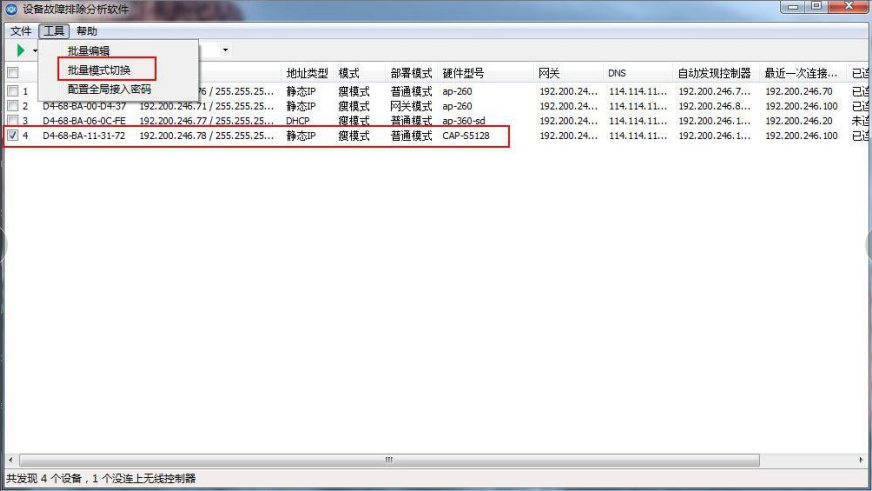

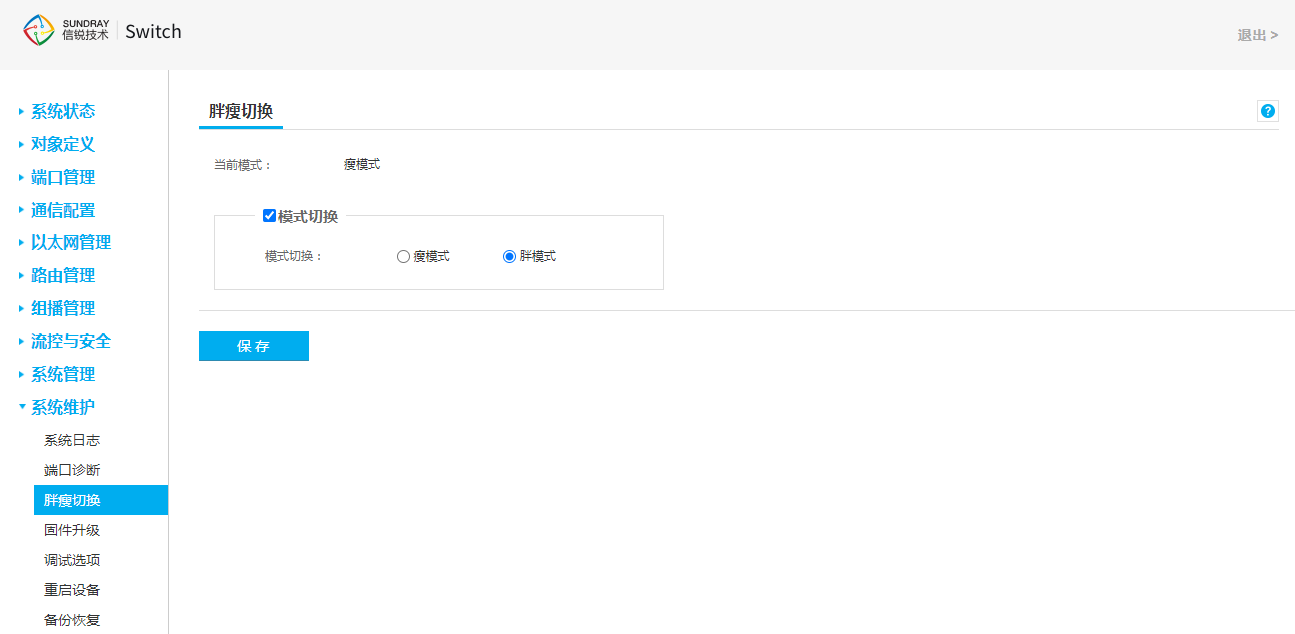

在扫描到安视交换机后，选中安视交换机，点击【工具】→【批量模式切换】进行胖瘦切换

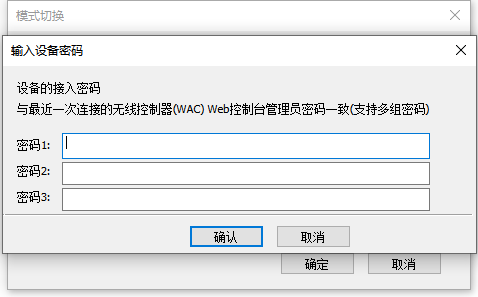

注意：点击模式切换后，会弹出输入密码的对话框的话，如下图，可以根据情况使用以下三个密码。
A、如果是新拿到的交换机，可以使用——admin或者beyondos1
B、如果是已经激活过的交换机，使用激活控制器的web页面登录密码。
输入密码之后安视交换机就会重启，重启后就会切换到胖模式。
2.2.2、交换机登录
胖模式交换机下：交换机MGMT管理口的默认IP地址为192.168.0.1/24，非MGMT口的默认IP地址为192.168.1.10/24，电脑连接MGMT管理口和非MGMT都可以登录安视交换机。
1）如果电脑直连交换机的MGMT口，则配置192.168.0.0/24网段地址（不要配置192.168.0.1），在浏览器中输入https://192.168.0.1即可访问到交换机web登录页面；
2）如果电脑直连交换机的非MGMT口，则配置192.168.1.0/24网段地址（不要配置192.168.1.10），在浏览器中输入https://192.168.1.10即可访问到交换机web登录页面。
安视交换机默认用户名和密码都为admin。
2.2.3、查看交换机版本

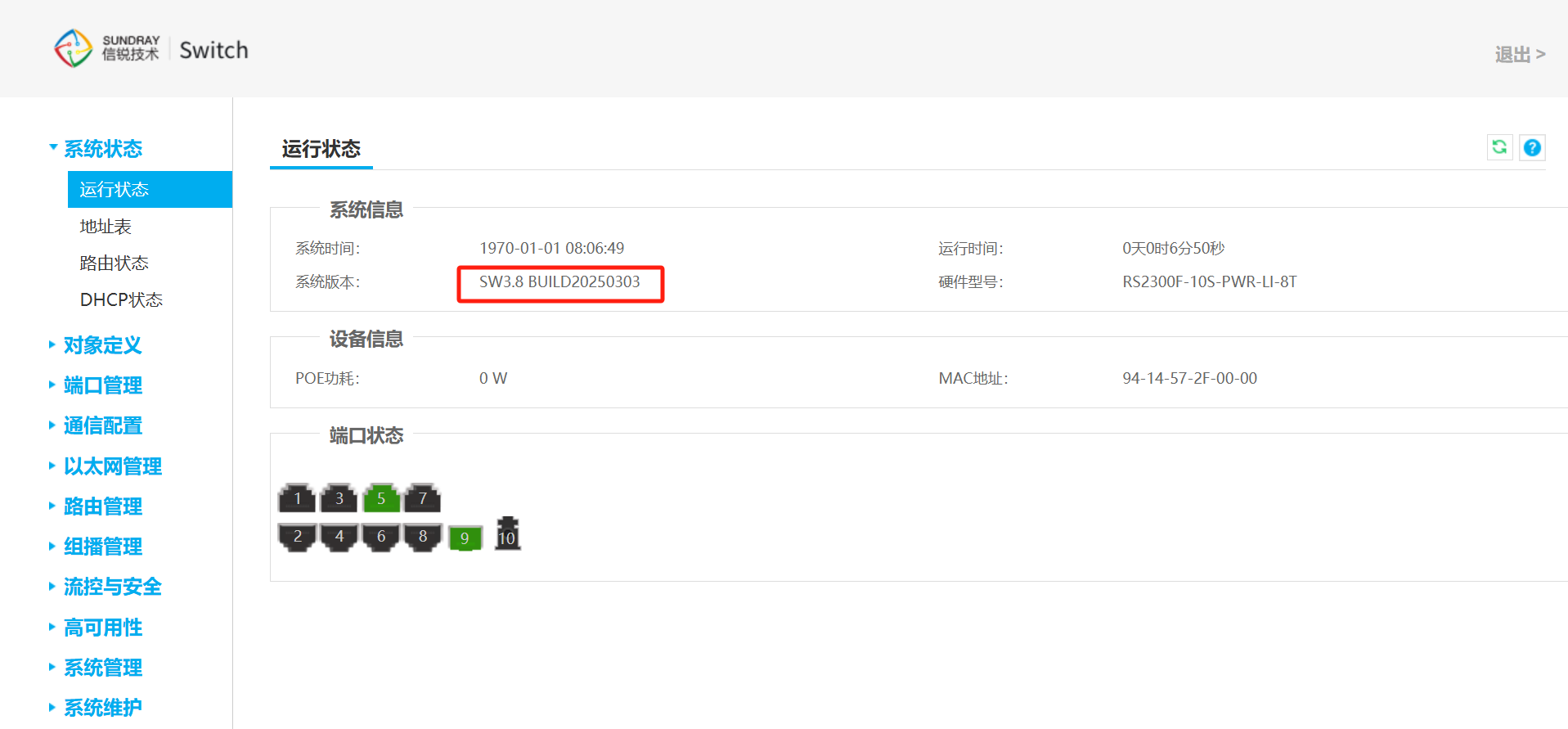

登录交换机web页面后，首先查看交换机的软件版本，建议升级到最新的软件版本（目前最新版本为SW3.8）。最新版本相比于低版本，解决了较多已知问题。

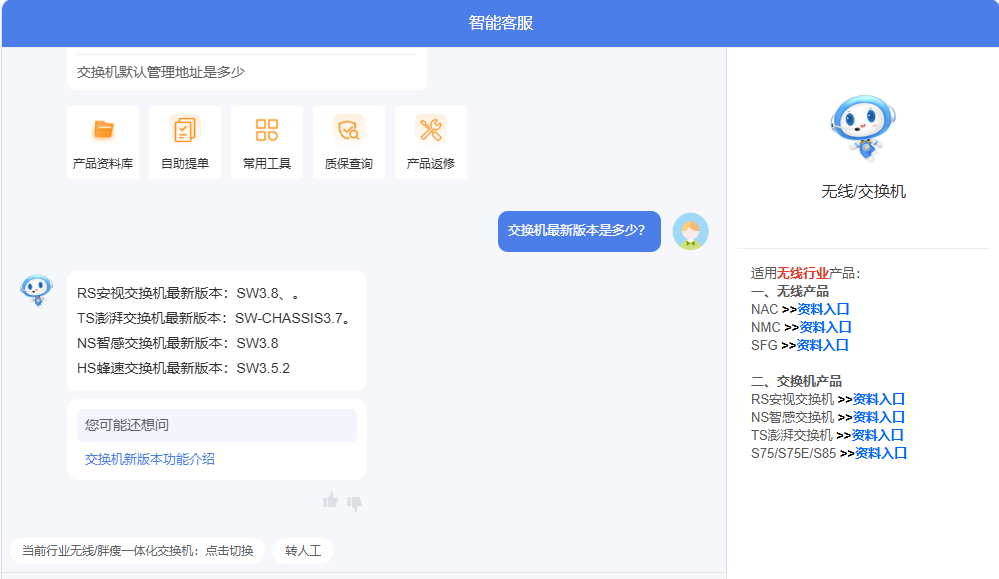

交换机最新版本可通过在线机器人查询： https://www.sundray.com.cn/service/entrance.html
2.2.4、查看交换机时间

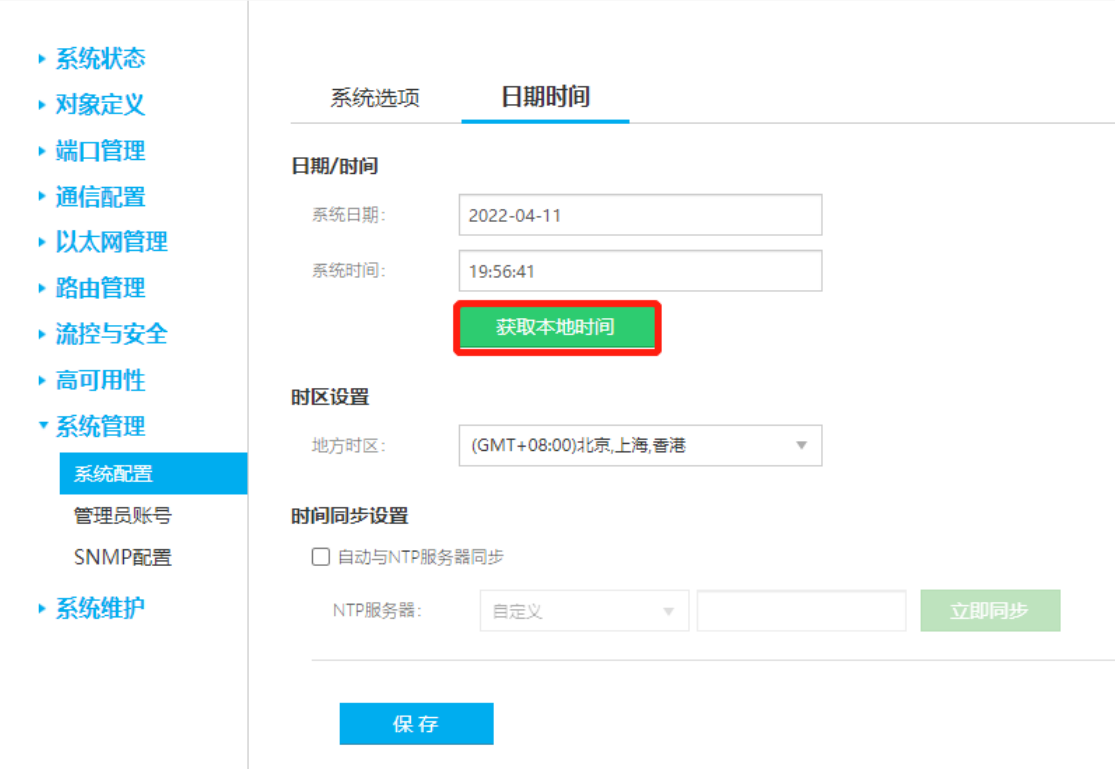

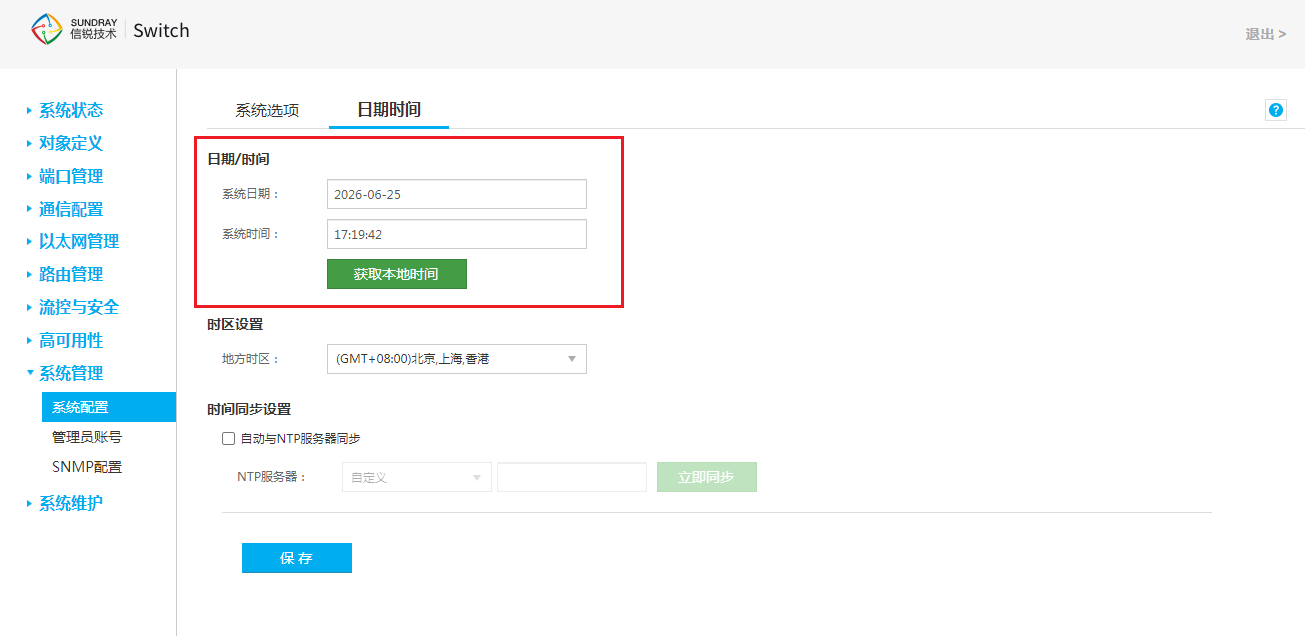

在【系统管理】→【系统配置】里，获取本地时间，将两台交换机的时间同步
2.3.1、启用堆叠

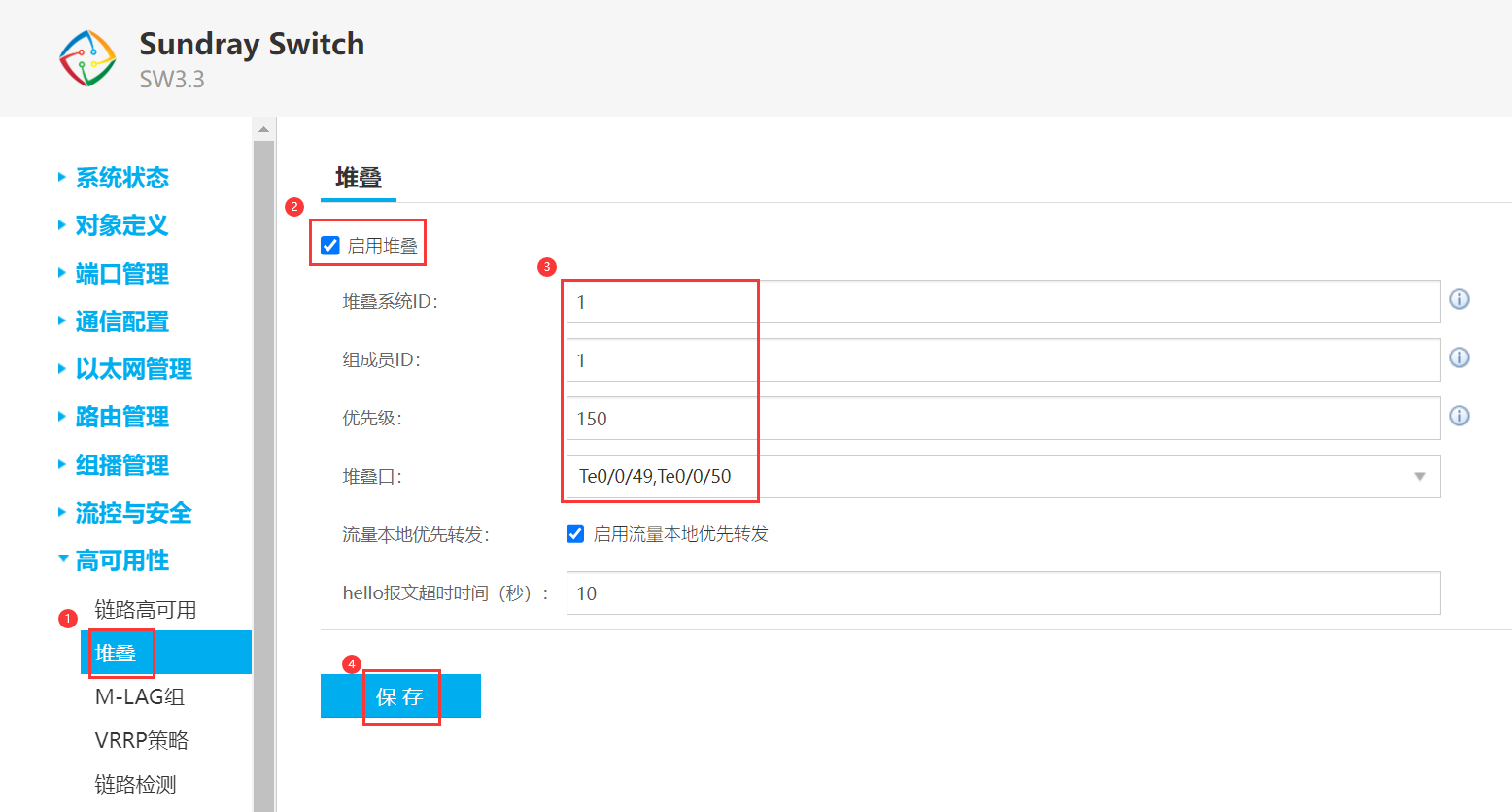

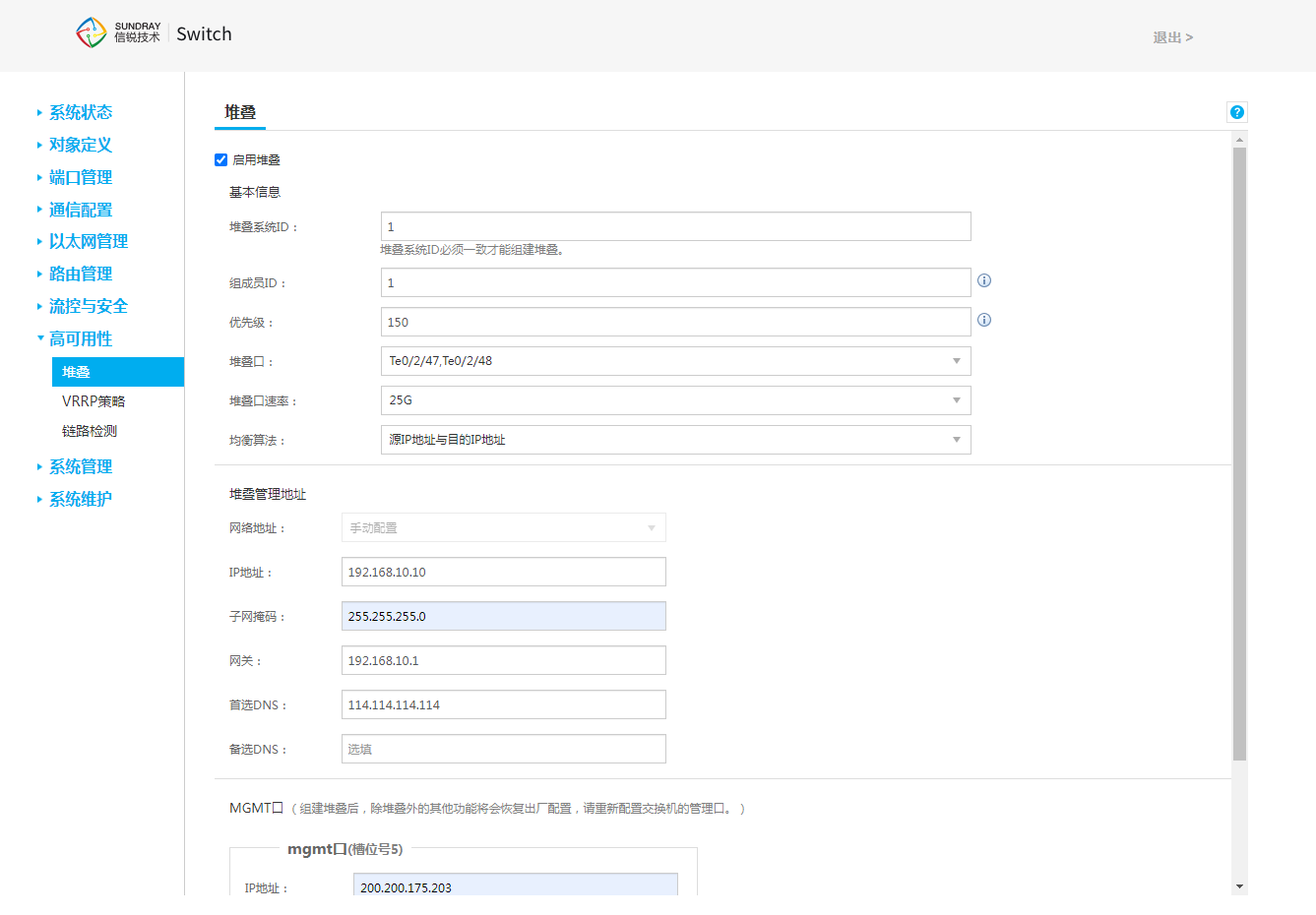

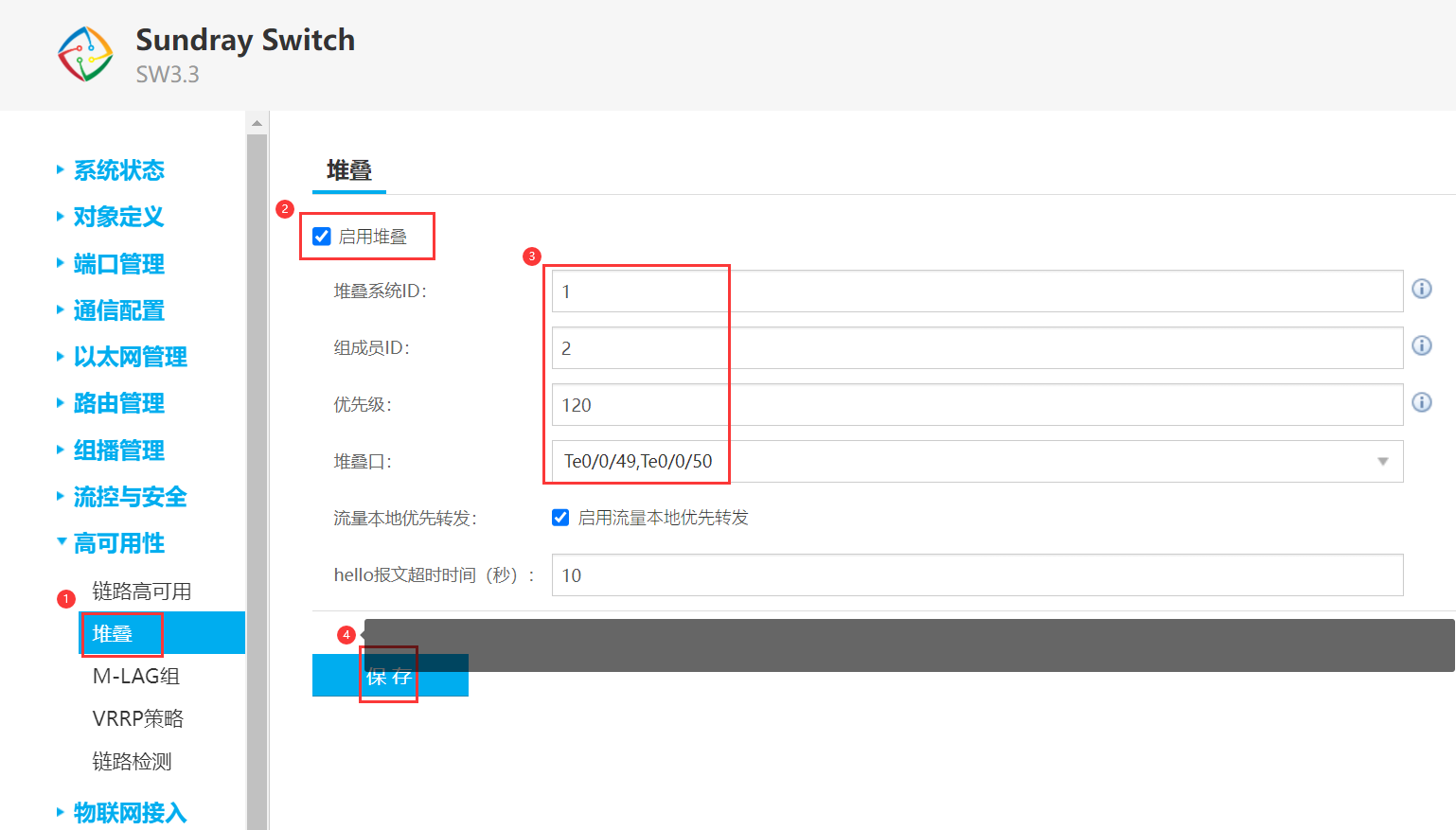

在【高可用性】→【堆叠】里，勾选【启用堆叠】，按照如下配置进行：
堆叠系统ID：1 （主备保持一致即可，推荐配置1）
组成员ID：1 （堆叠完成后显示的端口前缀，如G1/0/1口，堆叠主交换机推荐配置1）
优先级：150 （优先级大的交换机为主交换机，默认100，堆叠主交换机推荐配置150）
堆叠口：选择2个光口 （1个口也能组建堆叠，考虑冗余性，推荐选择2个光口，无需提前配置聚合）

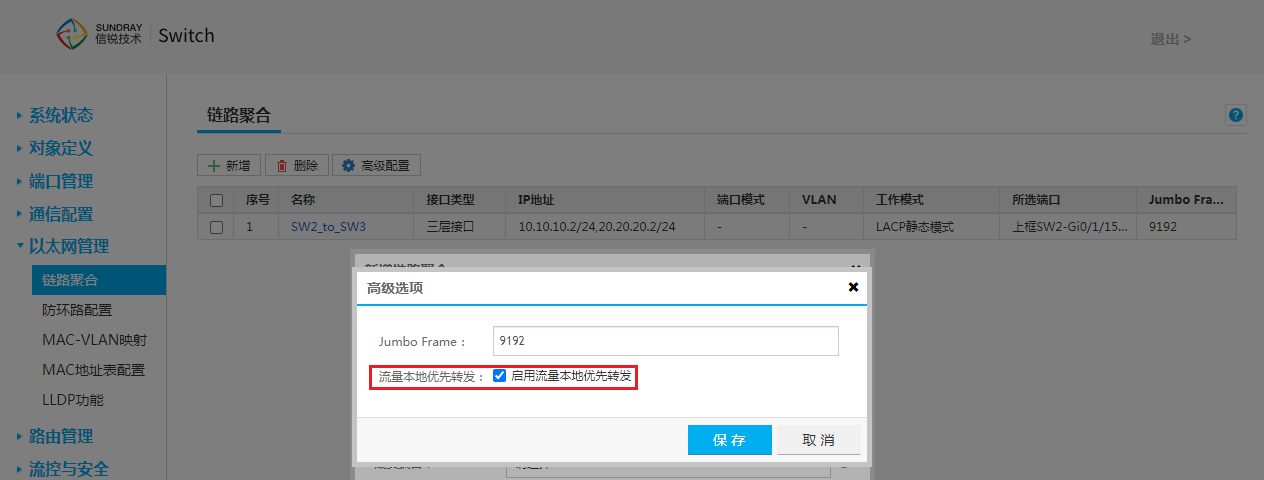

流量本地有线转发：勾选 （默认勾选。从本设备进入的流量，优先从本设备上相应的TRUNK成员口转发出去；如果本设备相应的接口故障或流量已经达到了接口线速，那么就从对端堆叠成员设备的接口转发出去）
Hello报文超时时间（秒）：10 （超时时间内，备机未收到主机发送的保活报文，会自动升级为主机）
注意：
1、堆叠口必须是光口
2、光模块和光纤必须配对使用（单模光纤配单模光模块，多模光纤配多模光模块）
2.3.2、配置堆叠管理地址

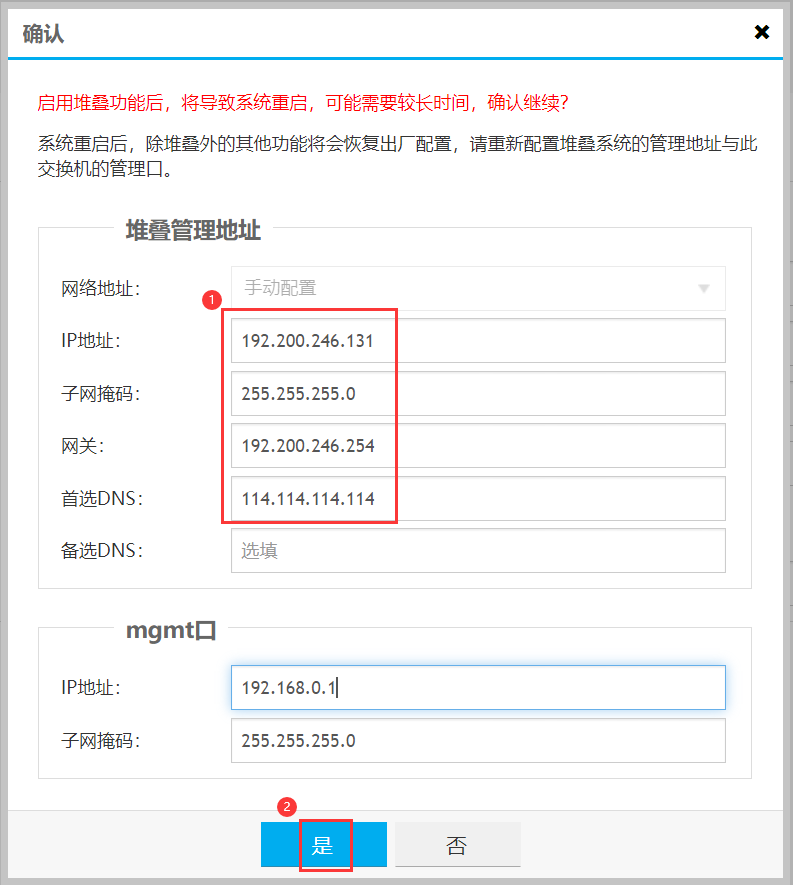

点击堆叠保存后会自动弹出配置界面，此处举例：192.200.246.131，实际管理IP以前期规划的管理地址为准。然后点击是，交换机会自动重启，重启后登录密码会恢复为初始密码admin
2.4.1、启用堆叠

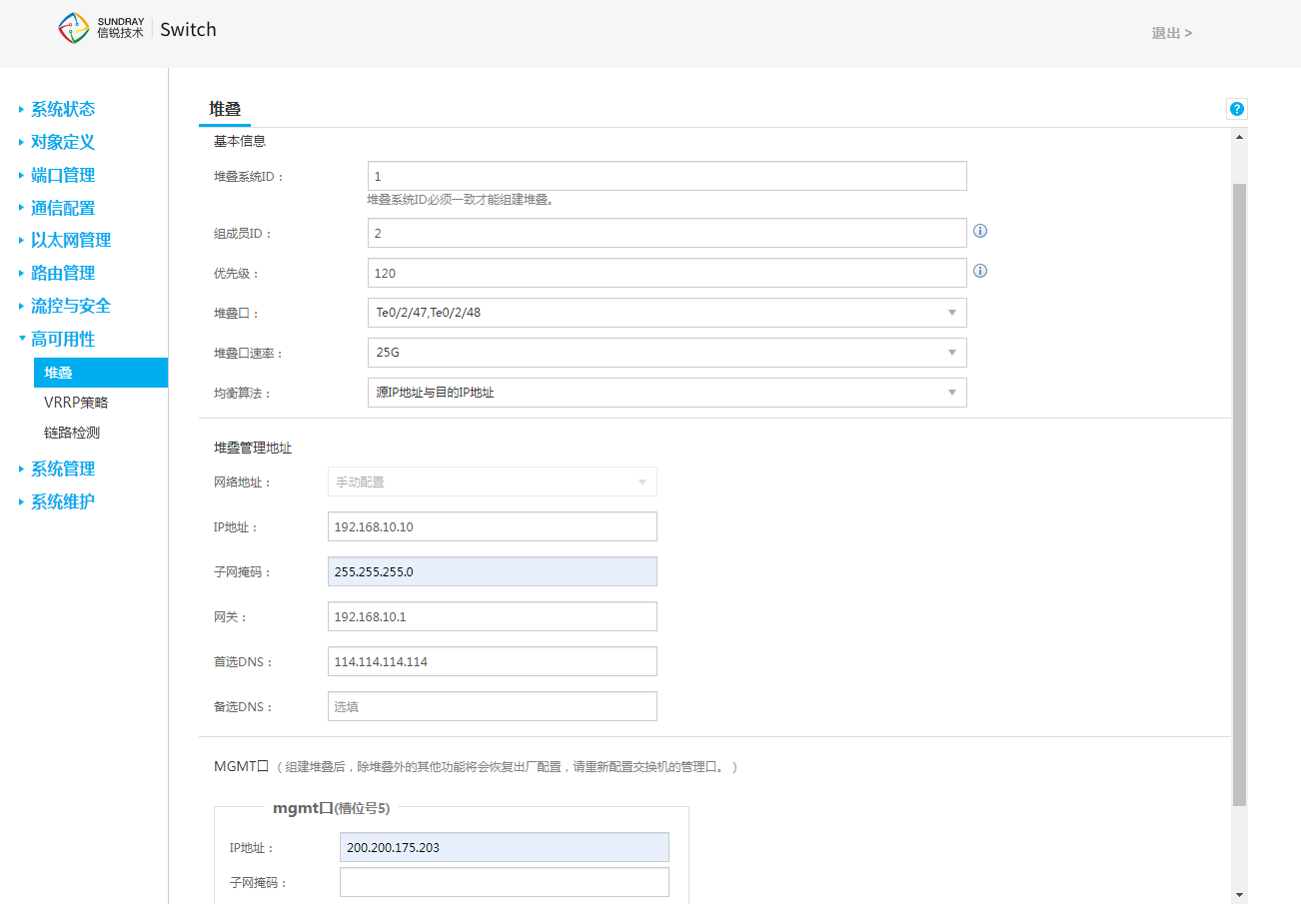

在【高可用性】→【堆叠】里，勾选【启用堆叠】，按照如下配置进行：
堆叠系统ID：1 （主备保持一致即可，推荐配置1）
组成员ID：2 （堆叠完成后显示的端口前缀，如G1/0/1口，堆叠主交换机推荐配置2）
优先级：120 （优先级大的交换机为主交换机，默认100，堆叠主交换机推荐配置120）
堆叠口：选择2个光口 （1个口也能组建堆叠，考虑冗余性，推荐选择2个光口，无需提前配置聚合）
流量本地有线转发：勾选 （默认勾选。从本设备进入的流量，优先从本设备上相应的TRUNK成员口转发出去；如果本设备相应的接口故障或流量已经达到了接口线速，那么就从对端堆叠成员设备的接口转发出去）
Hello报文超时时间（秒）：10 （超时时间内，备机未收到主机发送的保活报文，会自动升级为主机）
2.4.2、配置堆叠管理地址
点击堆叠保存后会自动弹出配置界面，IP地址需与主交换机配置一致。此处举例：192.168.246.131，实际管理IP以前期规划的管理地址为准。然后点击 是，交换机会自动重启，此时再将堆叠口连接上，等待设备重启后，会自动协商堆叠主备模式，完成堆叠。

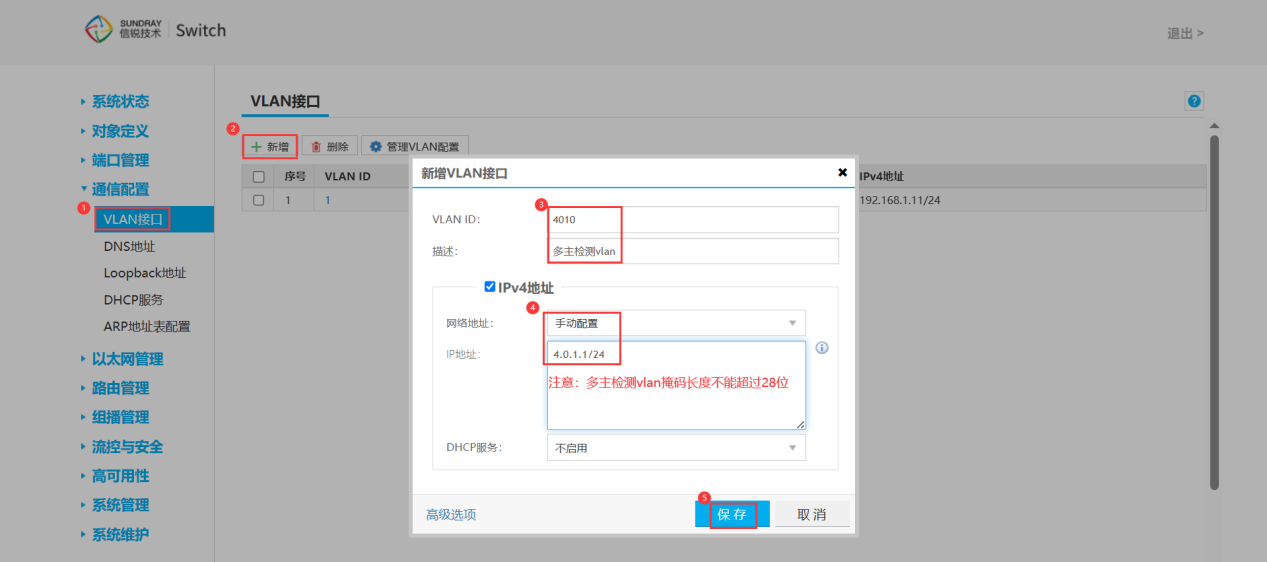

1、在【通信配置】→【VLAN接口】页面，点击新增。在弹出的窗口勾选VLAN属性，选择端口模式，填入规划好的VLAN，此处举例：vlan4010，实际多主检测的vlan以前期规划的vlan为准。点击确定。

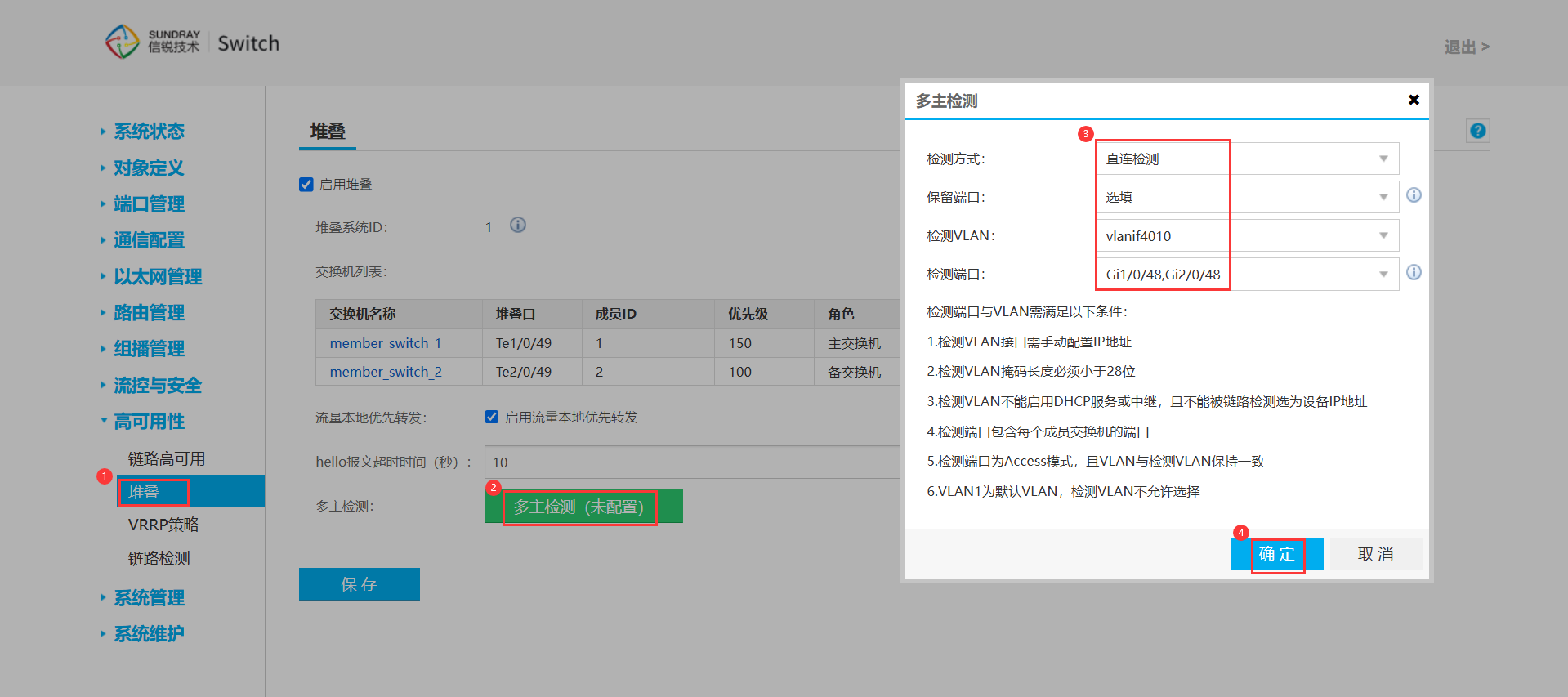

2、在【高可用性】→【堆叠】→【多主检测】里，按照如下配置进行：
检测方式：直连检测 （默认选择直连检测。直连检测选择的检测端口需要覆盖所有的堆叠成员，每个成员只能选择一个端口）
保留端口：留空 （默认保留堆叠口、多主检测口，以及堆叠主交换机上的业务口，关闭堆叠备交换机上的业务口）
检测vlan：选择前面新增的多主检测vlan （和业务不冲突的vlan）
检测端口：选择2个口 （两台交换机各出一个独立的口，用一根网线或光纤互联）

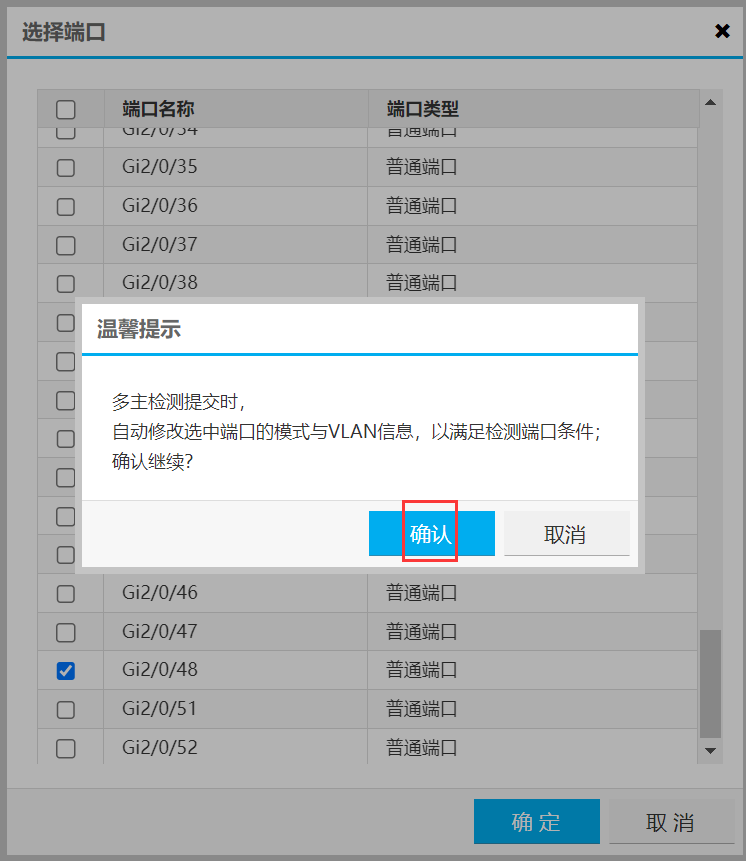

注意：检测端口无需提前配置，选中端口提交后会出现弹窗提示“自动修改选中端口的模式与vlan信息”，点击确认即可。检测端口会自动变成access vlan 4010（多主检测vlan）
3、将两台交换机的多主检测端口，用一根网线或光纤连接起来，多主检测配置完成。

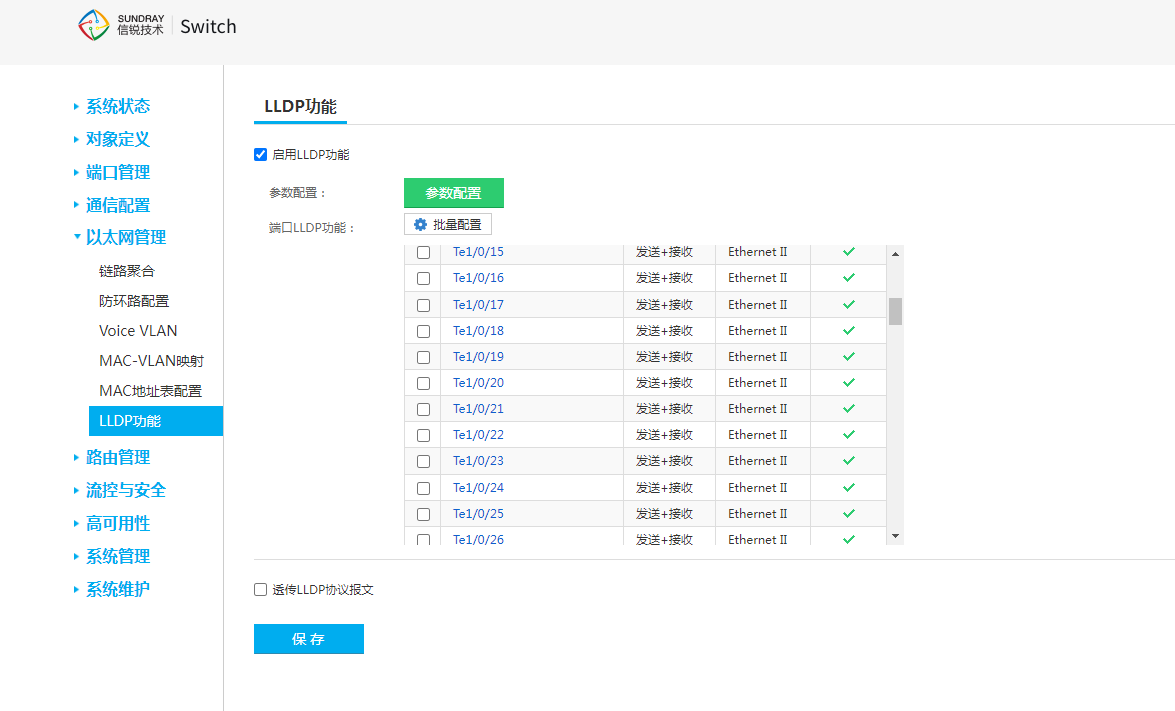

安视交换机从SW3.6版本开始支持端口LLDP功能，默认关闭状态。超融合平台从680版本开始支持端口LLDP功能，默认关闭状态。
注意：交换机侧与超融合平台侧两端LLDP功能使能情况必须保持一致！服务器侧与交换机侧任意一端开启LLDP功能，另一端不开启LLDP功能，都会导致超融合平台报错！交换机侧未开启LLDP功能但仍会转发LLDP报文（此问题在SW3.9版本修复）。
堆叠组网的A、B交换机，对外就是一台交换机，一个管理页面。堆叠完成后，需要按照前期规划的组网方案，配置对应网络平面的聚合口（在超融合场景下，就是各网络平面对应交换机的端口）。

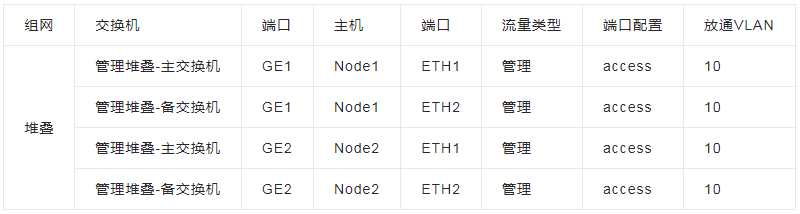

此处举例：管理口配置，实际端口以前期规划的管理地址为准。
|
组网 |
交换机 |
端口 |
主机 |
端口 |
流量类型 |
端口配置 |
放通VLAN |
|
堆叠 |
管理堆叠-主交换机 |
GE1 |
Node1 |
ETH1 |
管理 |
access |
10 |
|
管理堆叠-备交换机 |
GE1 |
Node1 |
ETH2 |
管理 |
access |
10 |
|
|
管理堆叠-主交换机 |
GE2 |
Node2 |
ETH1 |
管理 |
access |
10 |
|
|
管理堆叠-备交换机 |
GE2 |
Node2 |
ETH2 |
管理 |
access |
10 |

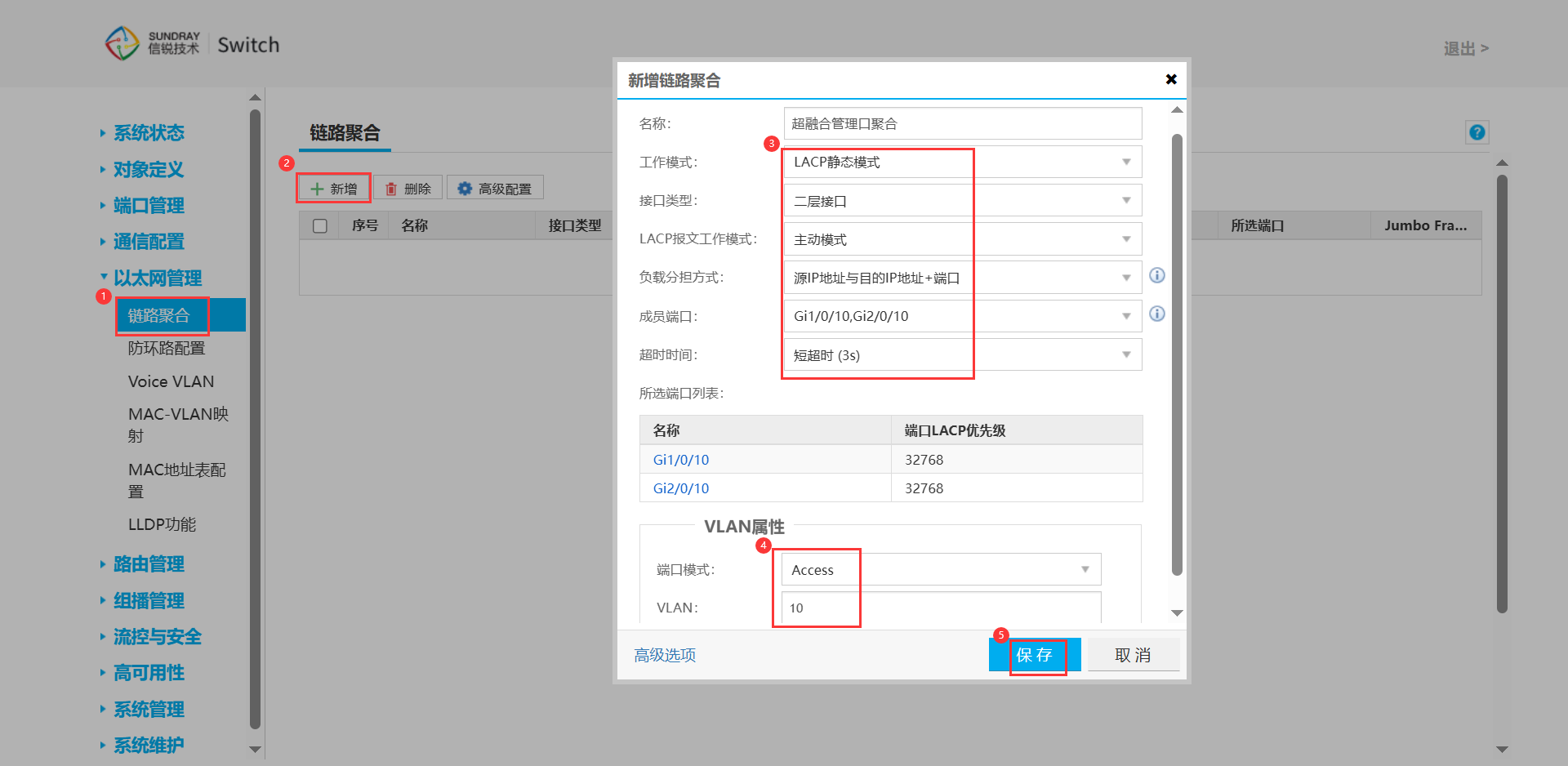

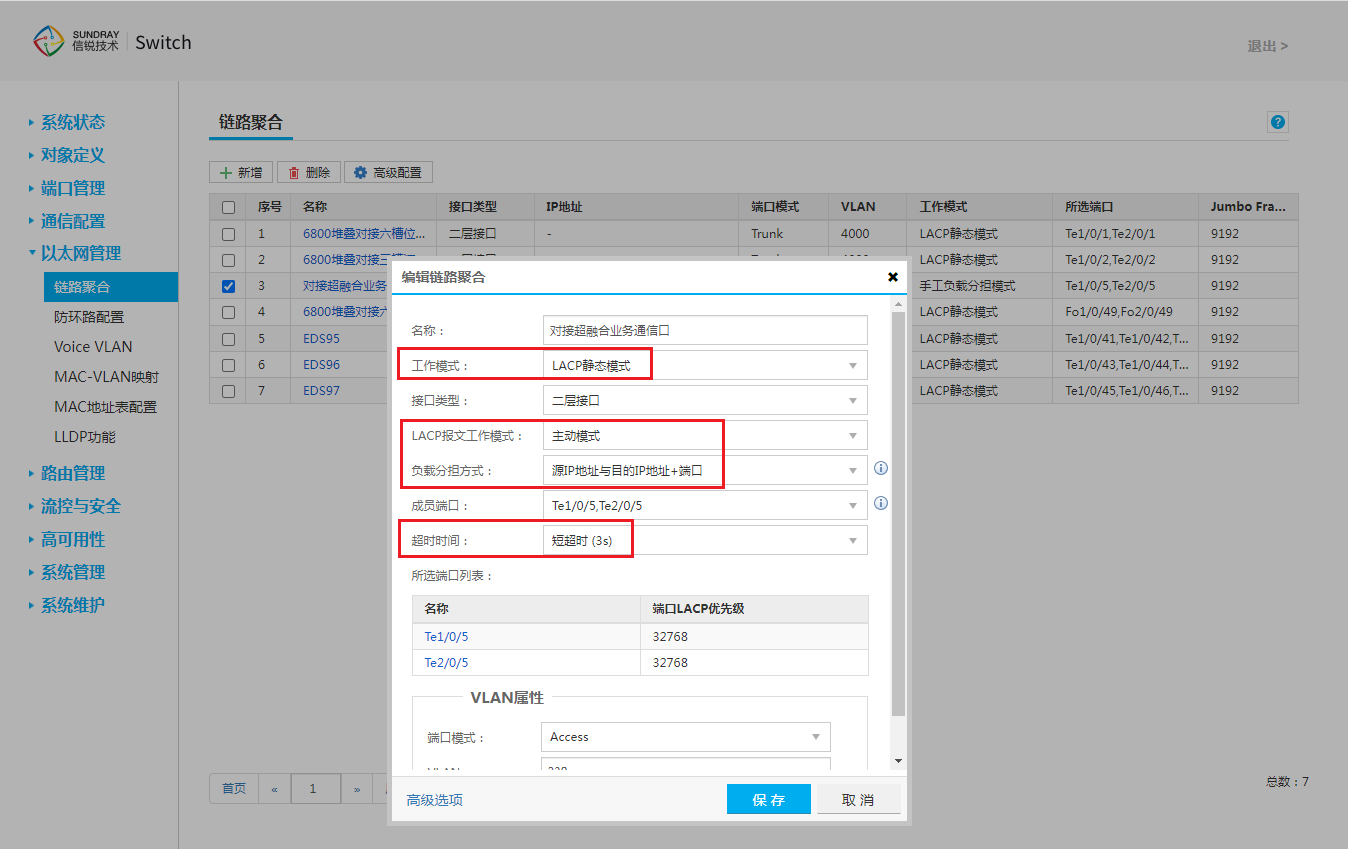

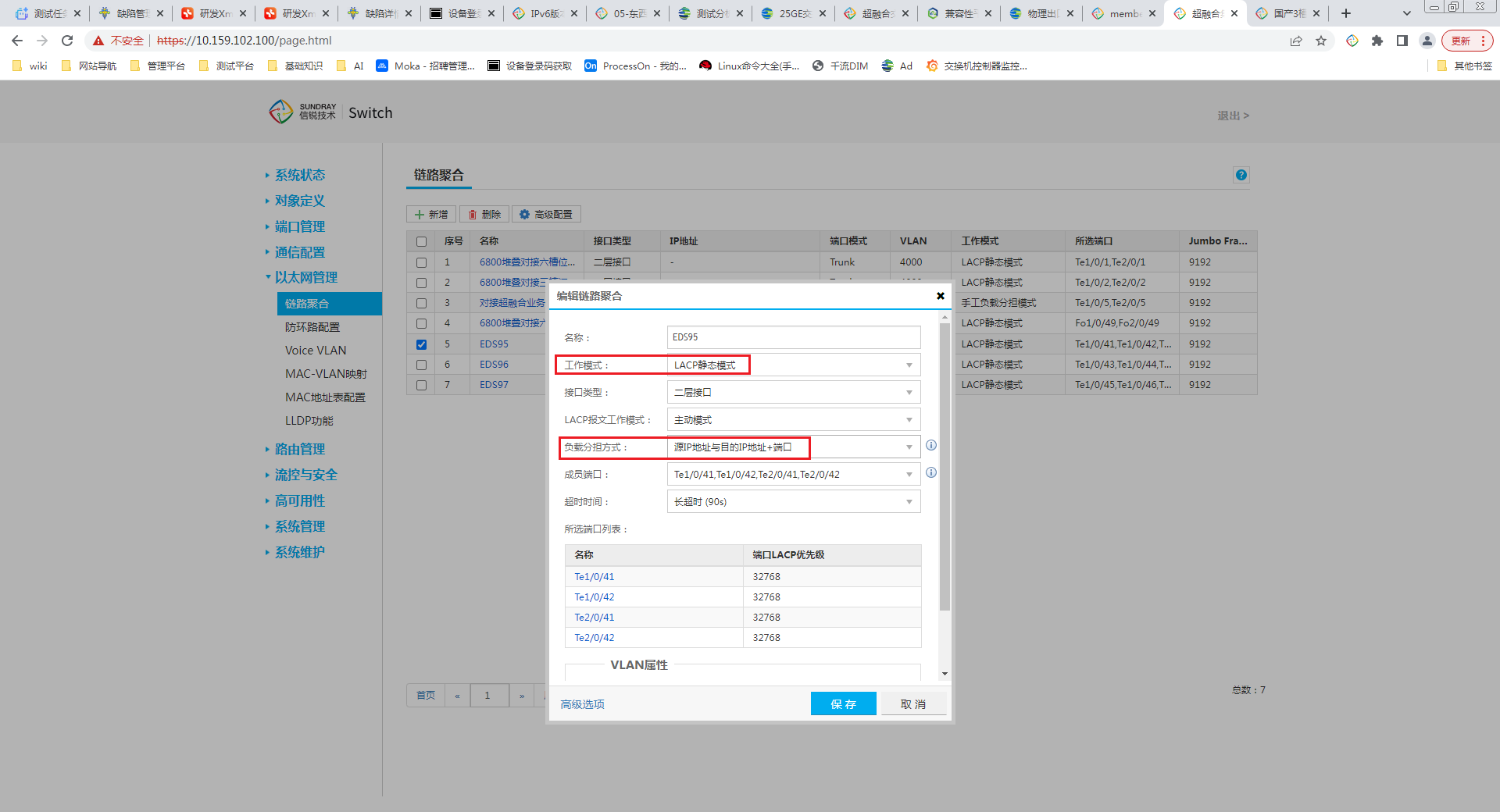

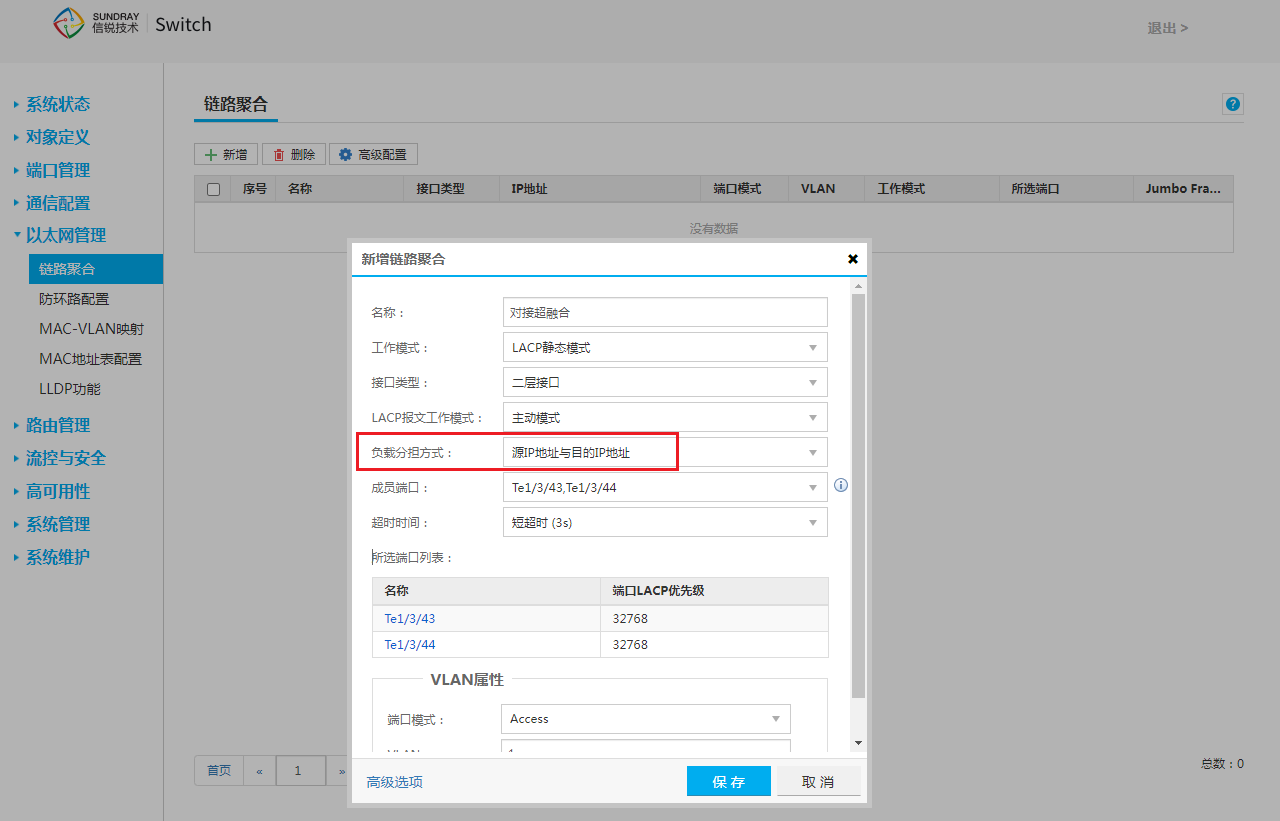

在【以太网管理】→【链路聚合】页面，点击新增。在弹出的窗口，选择GE1与GE2口，按照如下配置进行：
工作模式：LACP静态模式
接口类型：二层接口
LACP报文工作模式：主动模式
负载分担方式：源IP地址与目的IP地址+端口
成员端口：选择规划用于管理口的端口
超时时间：短超时(3s)

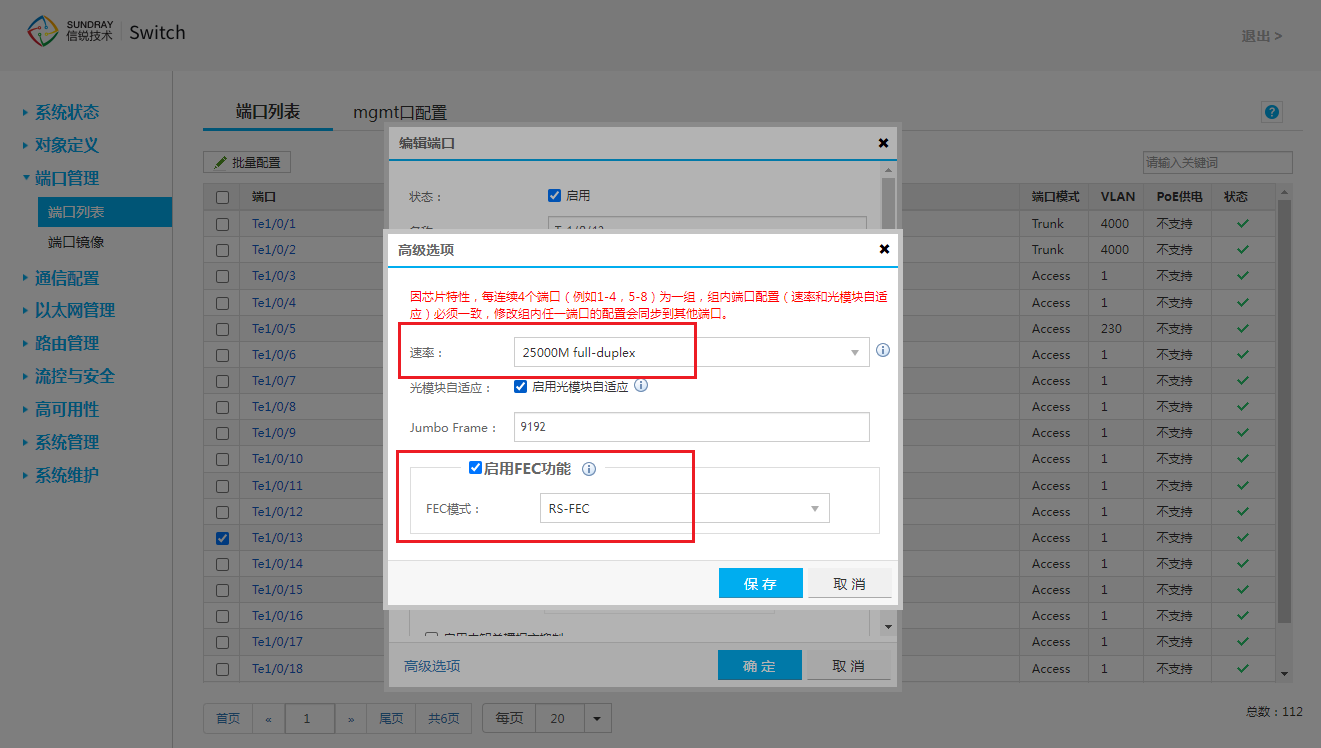

JumboFrame ：1518（版本默认值为9192，需要调整成1518）
端口模式：access
VLAN：10
注意：
1、配置上联核心的聚合口时，若对端核心不支持四层负载（源IP地址与目的IP地址+端口），则信锐交换机的互联口需要调整负载分担方式，改为二层负载（源MAC地址与目的MAC地址），不能使用三层负载（源IP地址与目的IP地址）。
2、VXLAN的聚合口，JumboFrame 值需要大于1518（版本默认值为9192，远大于1518，所以可保持默认，管理、业务、存储、终端通信口的Jumbo Frame值必须保持1518）

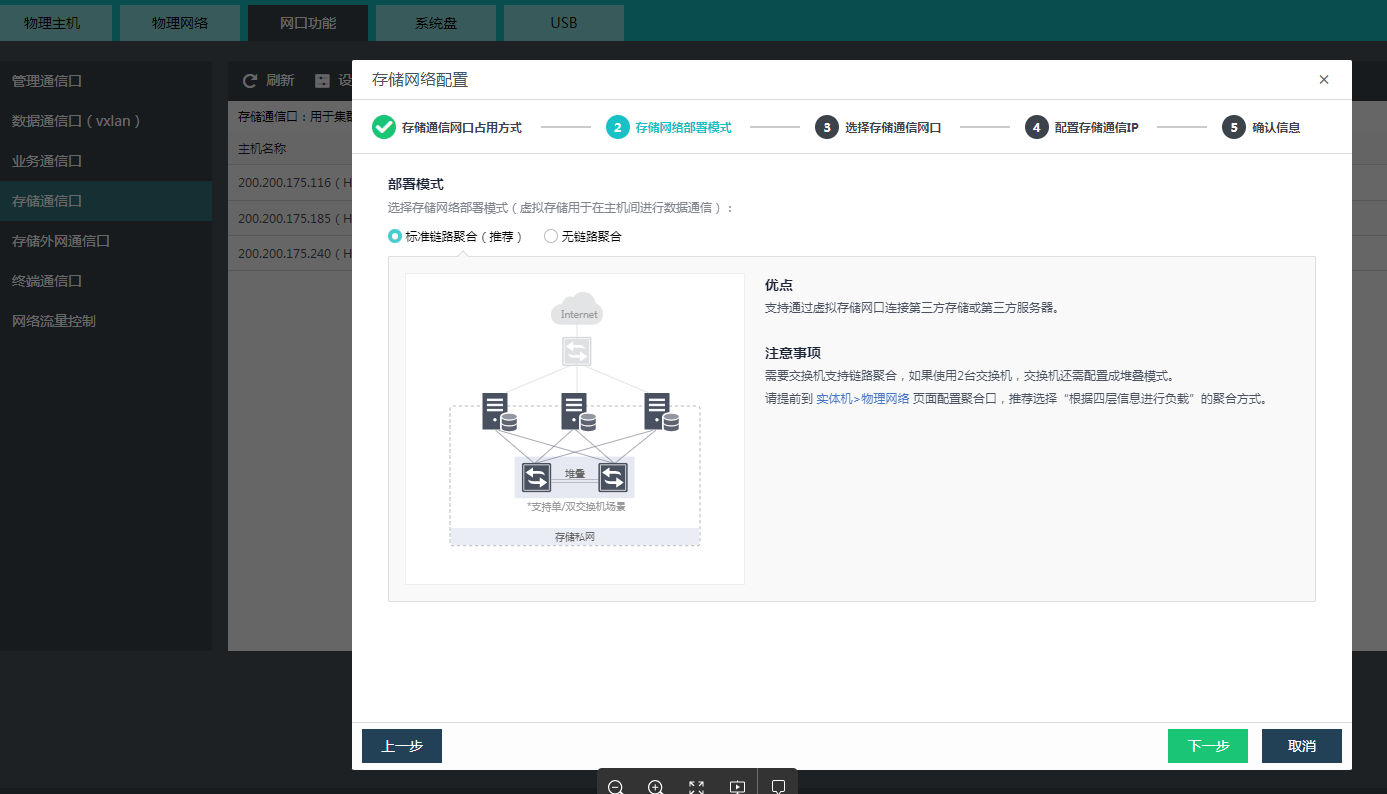

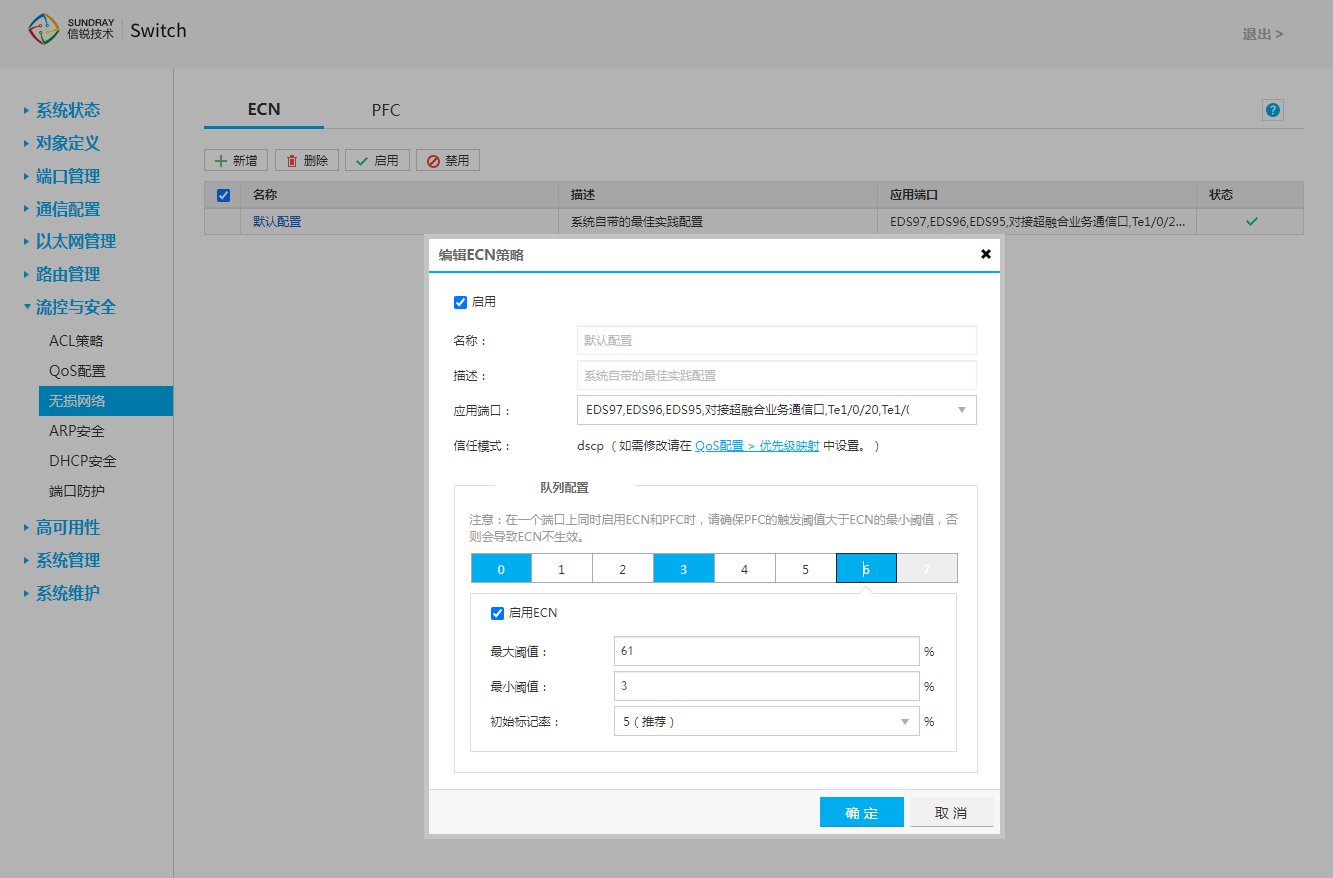

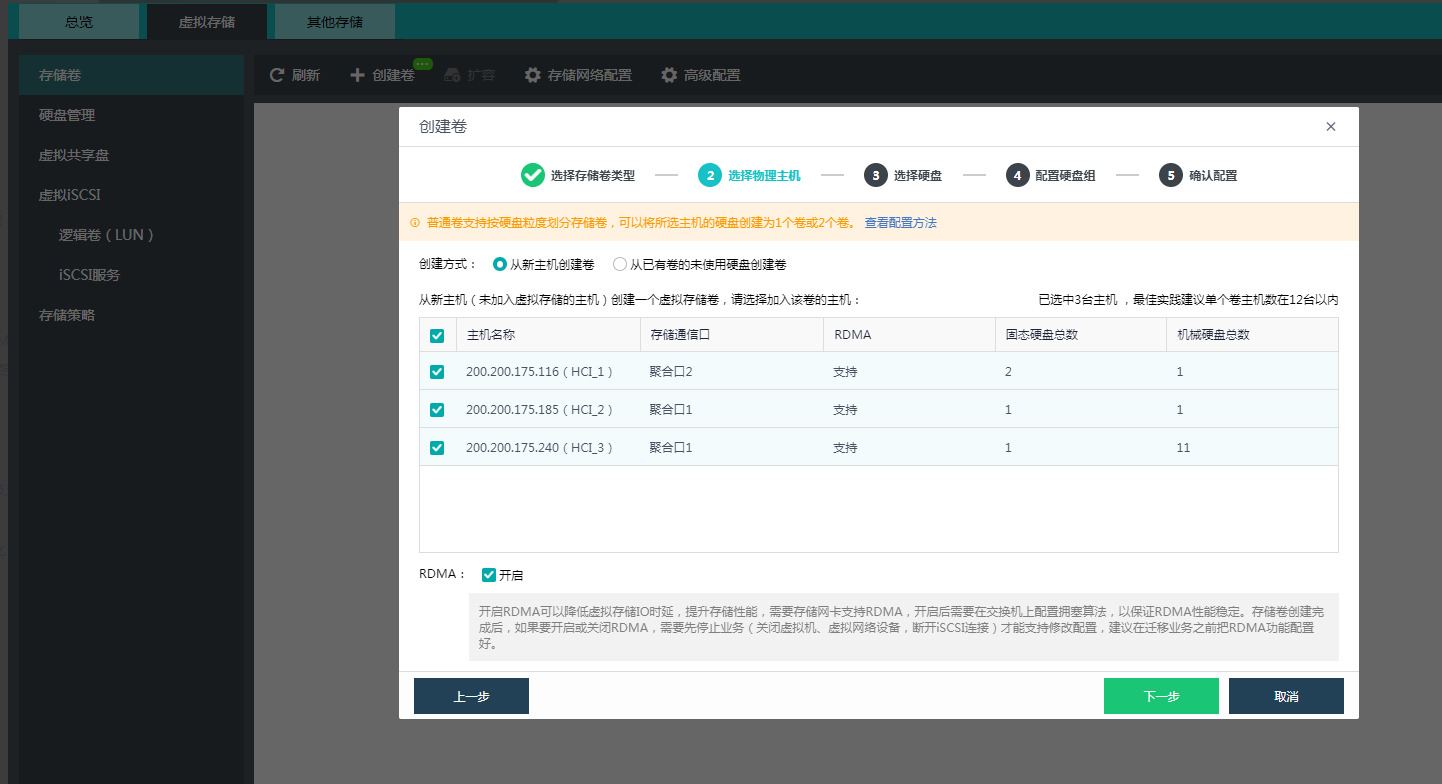

超融合对应的聚合口配置：
2.7.1、交换机上架检查
在交换机上架前，需要检查交换机堆叠协商是否成功，对应聚合口状态是否正常

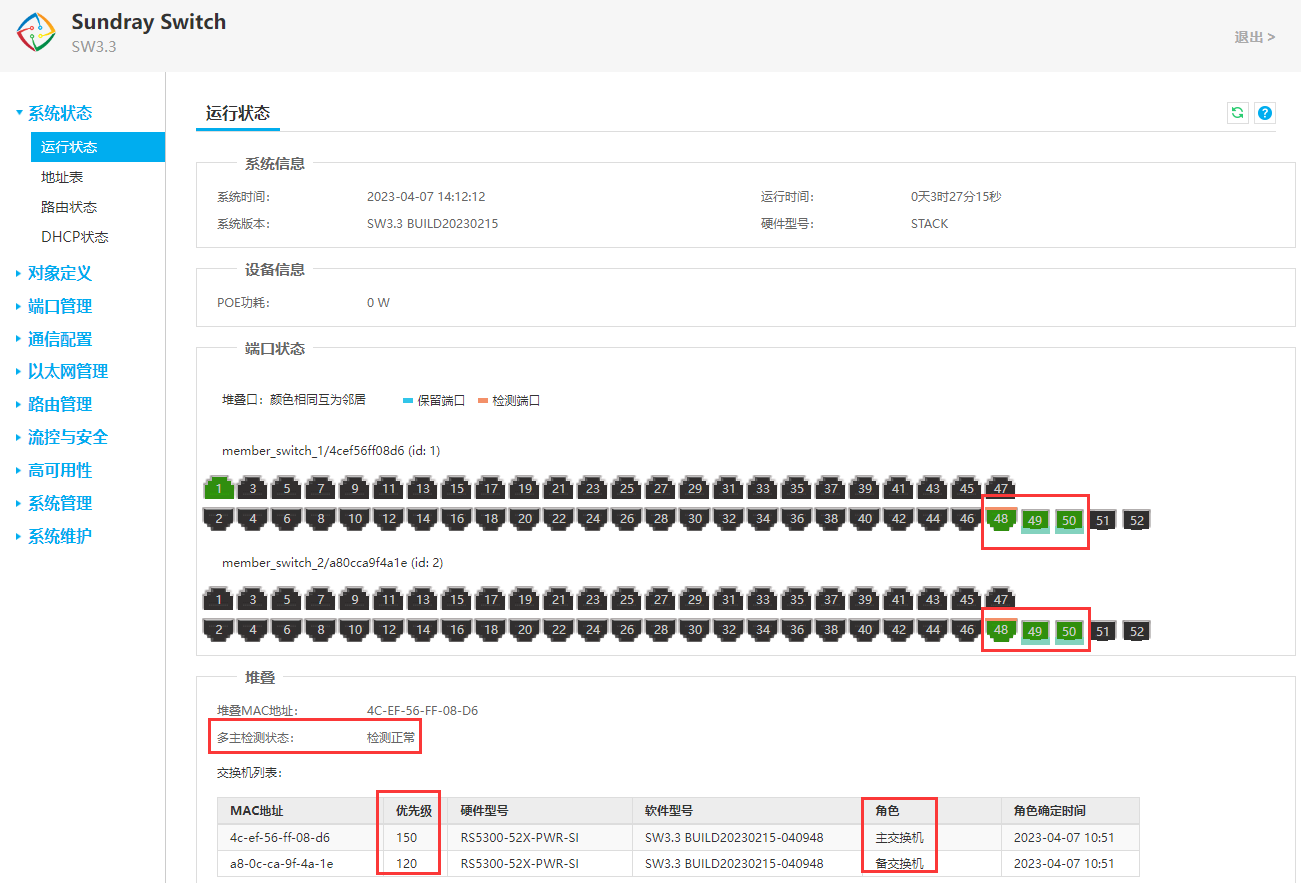

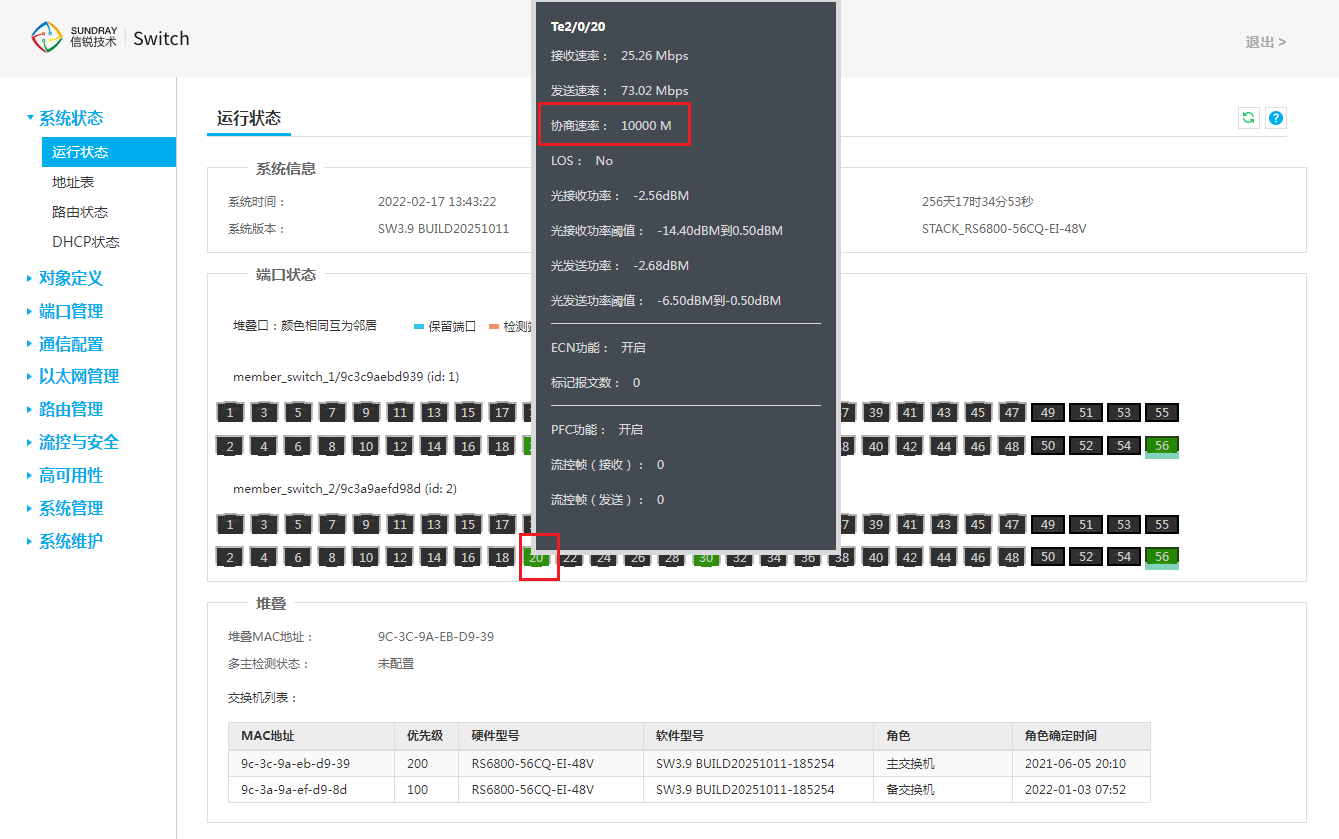

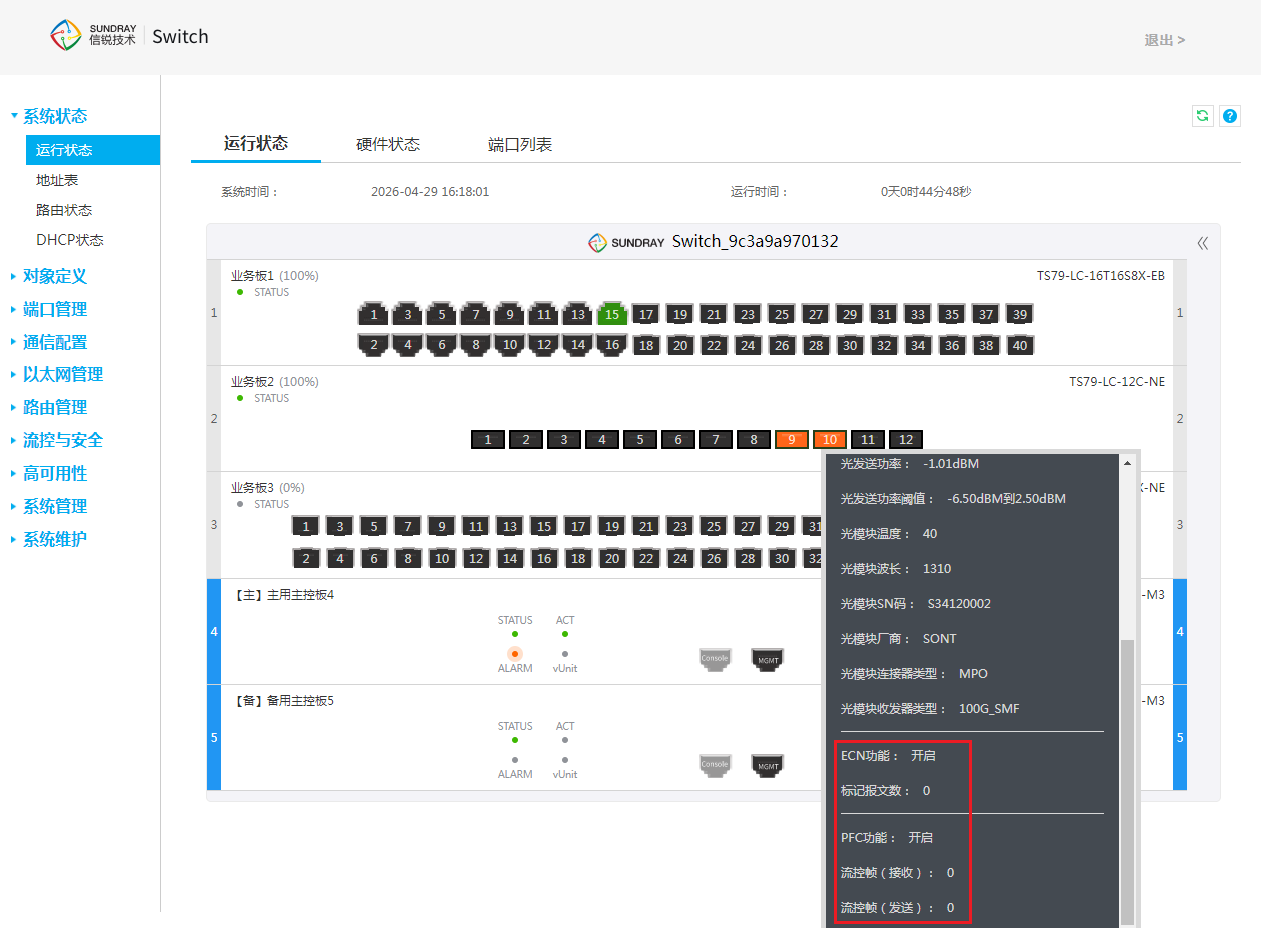

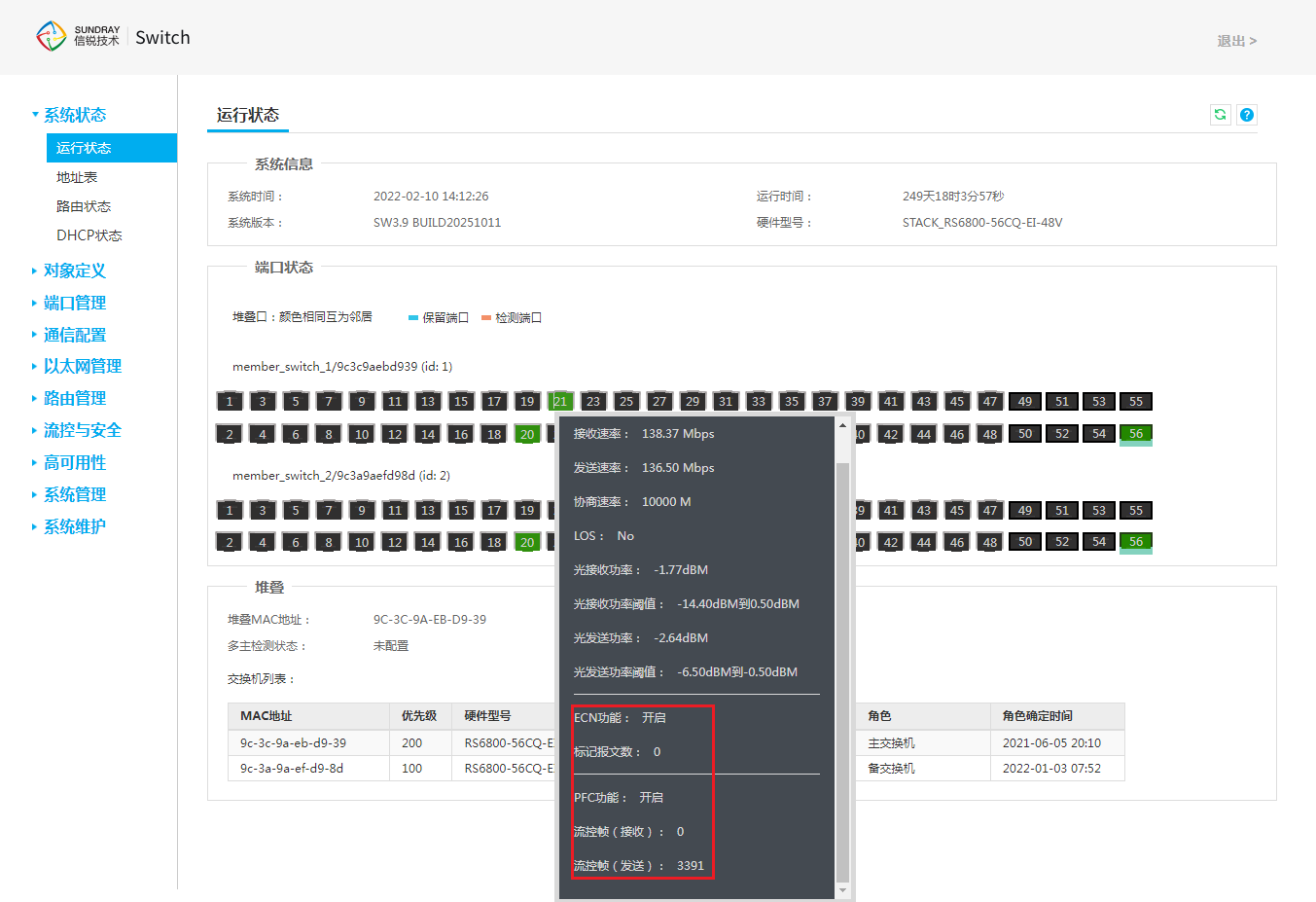

在【系统状态】→【运行状态】页面，查看交换机堆叠状态：堆叠口与多主检测端口状态正常、主备机优先级正常，堆叠协商成功。

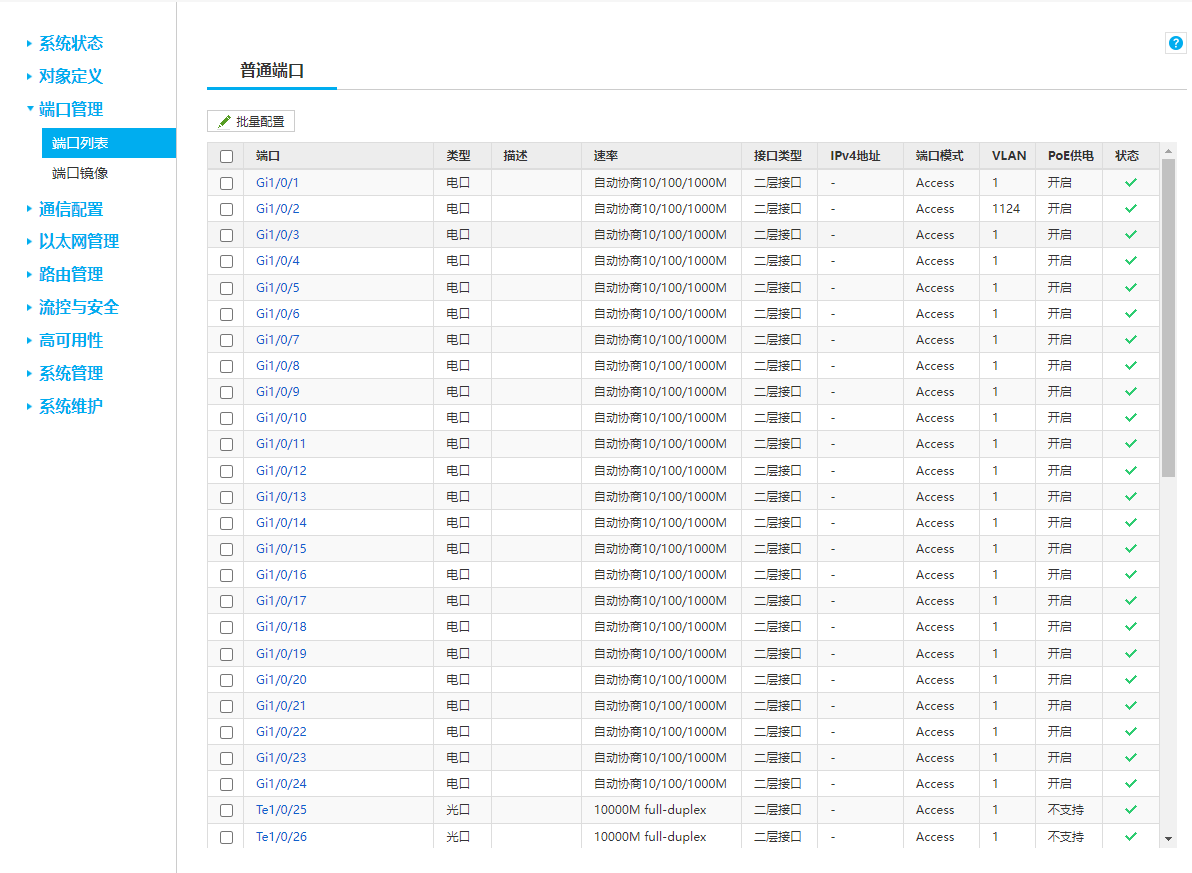

端口列表可以看到两台堆叠设备的所有端口信息，端口名称也改变，主交换机上的接口为1/0/x，备交换机上的接口为2/0/x
2.7.2、备份交换机配置

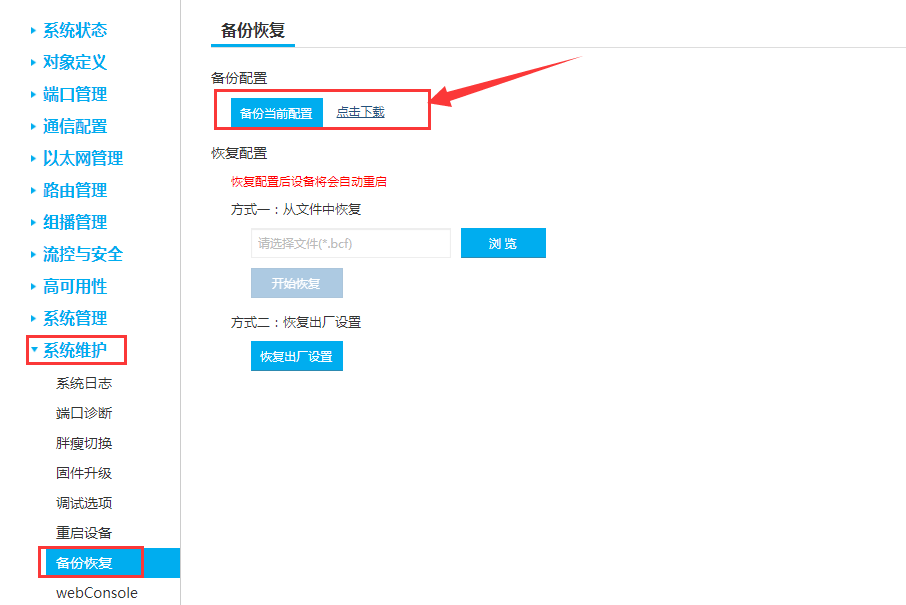

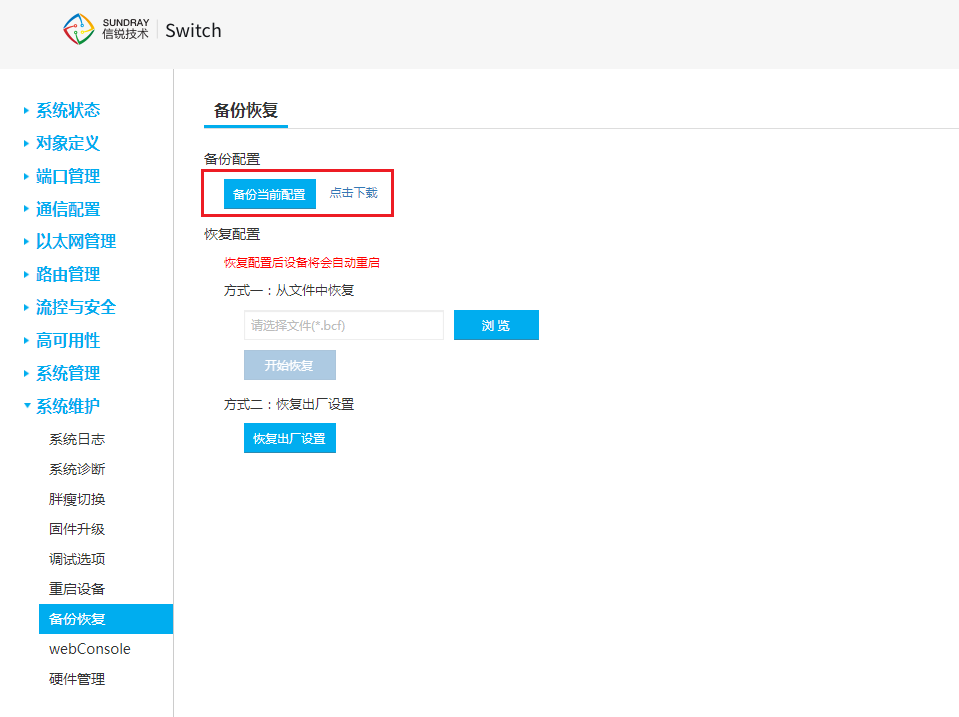

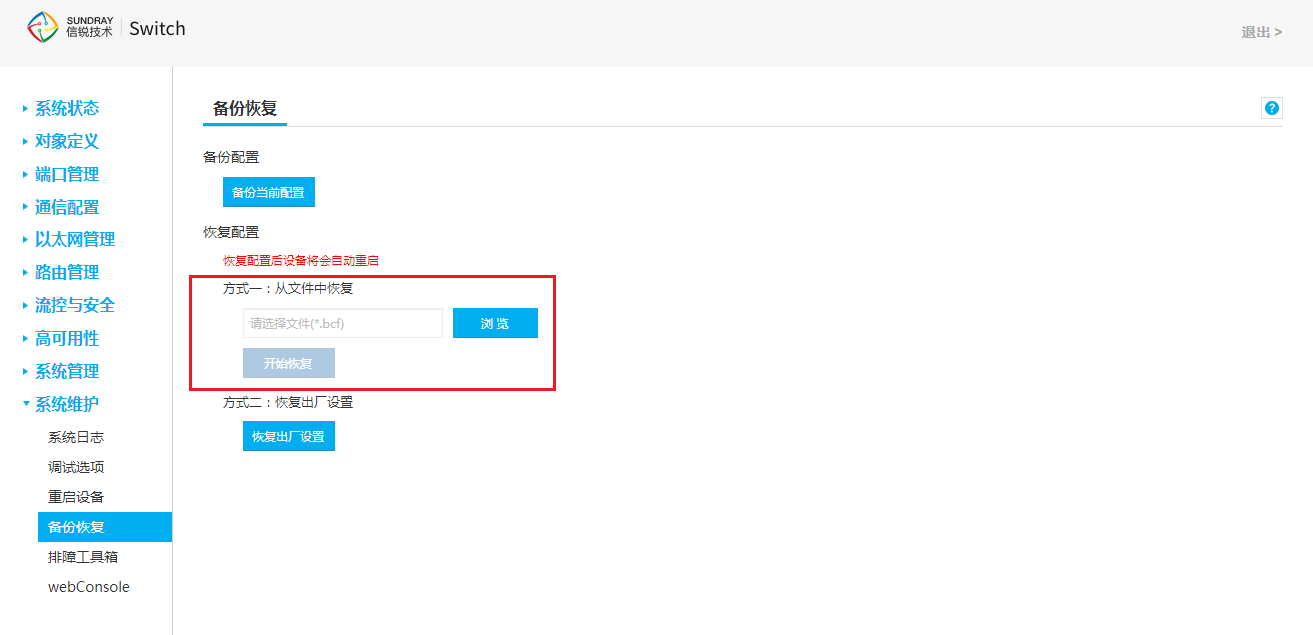

在【系统维护】→【备份恢复】页面，点击选备份当前配置后，点击下载，对备份文件进行重命名如“管理堆叠交换机-备份配置文件”后，保存在电脑上。
交换机堆叠完成正常，两台超融合服务器连接到堆叠主备交换机上，业务运行稳定，按照下面的测试步骤，依次进行测试。
1、将超融合服务器接堆叠主交换机的网口断开，演示完后恢复；
2、将超融合服务器接堆叠备交换机的网口断开，演示完后恢复；
3、将堆叠主交换机的上联口断开，演示完后恢复；
4、将堆叠备交换机的上联口断开，演示完后恢复；
5、将堆叠主交换机重启，演示完后恢复；
6、将堆叠备交换机重启，演示完后恢复；
1、将超融合服务器接堆叠主交换机的网口断开，两台超融合设备正常连通；
2、将超融合服务器接堆叠备交换机的网口断开，两台超融合设备正常连通；
3、将堆叠主交换机的上联口断开，两台超融合设备上网没问题；
4、将堆叠备交换机的上联口断开，两台超融合设备上网没问题；
5、将堆叠主交换机重启，两台超融合设备上网没问题；
6、将堆叠备交换机重启，两台超融合设备上网没问题；
