1.堆叠支持版本

S5300G&S6300G系列交换机，如需配置堆叠，版本至少需要升级到7.4.12版本（正式稳定版本）

2.堆叠注意事项

1、交换机需要升级到7.4.12及以上版本才支持堆叠。

2、新发货设备已内置堆叠序列号，老版本交换机还需收集将交换机的SN、MAC，拨打400-878-3389或者智能客服转人工，申请堆叠序列号，导入序列号文件至交换机，重启生效后才可配置堆叠。

3、配置堆叠口，需先禁用端口，否则配置堆叠口时会报错；同时配置完堆叠口后，还要重新启用端口，否则重启后端口还是禁用的状态，导致堆叠协商失败。

4、堆叠竞争延迟时长一定要配置，主机固定60，备机固定30。



3.堆叠拓扑图

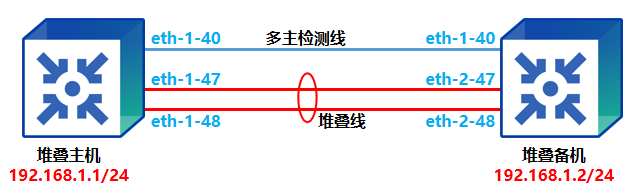

测试拓扑如上图，以下堆叠配置是在测试拓扑下进行的，实际请根据现场的实际拓扑进行配置修改。

4.堆叠序列号

4.1.查看是否具备堆叠序列号

新发货的设备默认已经带了堆叠授权（7.4.12版本及以上）。但是低版本升级上来的交换机还需单独申请堆叠序列号。判断设备是否具备堆叠序列号的方法：

Switch# show  license

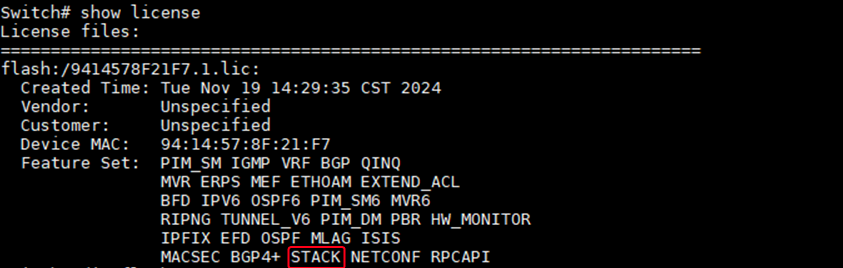

在Feature Set 里面看到STACK，即支持堆叠，如下图所示

4.2.申请堆叠序列号的方法

1、收集交换机的SN与MAC地址，拨打400-878-3389或者智能客服转人工，申请堆叠序列号（堆叠主备机都需要）。

2、序列号文件下来后，修改序列号文件名称（如果不改名，会覆盖掉原来的授权文件）

默认序列号文件名为：xxxxxxx.1.lic ，把中间的1，改成当前的日期，比如：xxxxxxx.1204.lic

3、通过TFTP服务器导入堆叠序列号至交换机

注意：序列号文件导入到flash:目录下即可，不用导入到flash:boot目录下。多个lic文件可以共存，只要名称不一样，均可生效。

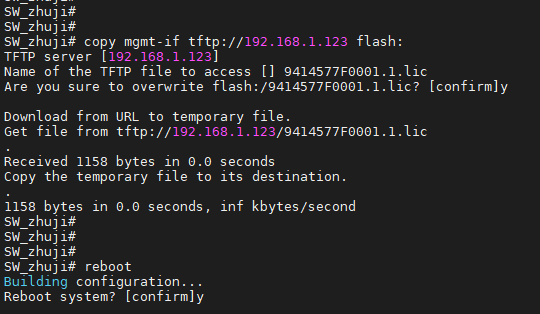

操作截图如下：

5.堆叠主机配置

Switch(config)# stack slot 1        //配置堆叠主机的slot id

% Configuration will not take effect until save configuration and system reload

Switch(config)# stack slot 1 domain 1        //配置堆叠域，主备机需保持一致

% Configuration will not take effect until save configuration and system reload

Switch(config)# stack enable        //使能堆叠功能

% Configuration will not take effect until save configuration and system reload.

Switch# reload        //重启生效

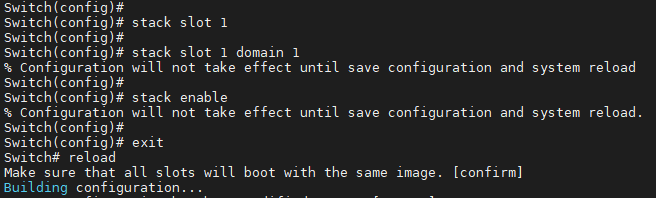

操作截图如下：

交换机重启完成后：

Switch(config)# interface eth-1-47

Switch(config-if)# shutdown

Switch(config)# interface eth-1-48

Switch(config-if)# shutdown   //配置堆叠口，需先禁用端口，否则配置堆叠口时会报错



Switch(config)# interface stack-1-1

Switch(config-if)# member-port eth-1-47

Switch(config-if)# member-port eth-1-48        //配置主机的堆叠口为1-47与1-48口



Switch(config)# interface eth-1-47

Switch(config-if)# no shutdown

Switch(config)# interface eth-1-48

Switch(config-if)# no shutdown        //配置完堆叠口，必须重新启用，否则重启后端口还是禁用的状态，导致堆叠协商失败



Switch(config)# stack slot 1 priority 1000        //配置主机的优先级为1000，默认500，数字越大越优先

Switch(config)#stack slot 1 competition-delay 60        //堆叠竞争延迟时长，主机60，备机30

Switch# write        //保存配置

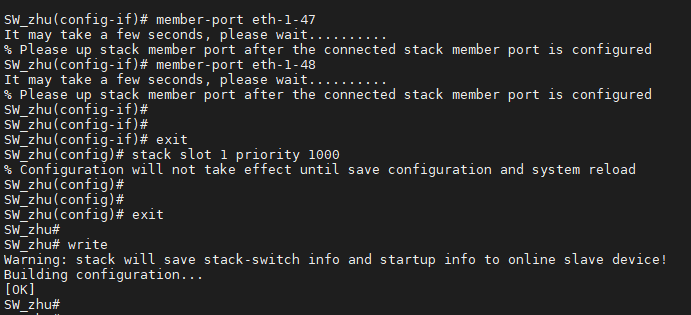

操作截图如下：

6.堆叠备机配置

Switch(config)# stack slot 2       //配置堆叠主机的slot id

% Configuration will not take effect until save configuration and system reload

Switch(config)# stack slot 2 domain 1        //配置堆叠域，主备机需保持一致

% Configuration will not take effect until save configuration and system reload

Switch(config)# stack enable        //使能堆叠功能

% Configuration will not take effect until save configuration and system reload.

Switch# reload        //重启生效



交换机重启完成后：

Switch(config)# interface eth-2-47

Switch(config-if)# shutdown

Switch(config)# interface eth-2-48

Switch(config-if)# shutdown   //配置堆叠口，需先禁用端口，否则配置堆叠口时会报错



Switch(config)# interface stack-2-1

Switch(config-if)# member-port eth-2-47

Switch(config-if)# member-port eth-2-48        //配置主机的堆叠口为2-47与2-48口



Switch(config)# interface eth-2-47

Switch(config-if)# no shutdown

Switch(config)# interface eth-2-48

Switch(config-if)# no shutdown        //配置完堆叠口，必须重新启用，否则重启后端口还是禁用的状态，导致堆叠协商失败



Switch(config)#stack slot 2 competition-delay 30        //堆叠竞争延迟时长，主机60，备机30

Switch# write        //保存配置

7.依次重启主机与备机

1、使用命令 reload ，先重启主机，再重启备机；

2、交换机重启时，需将堆叠线接好。

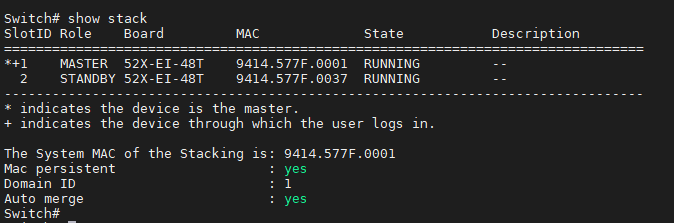

3、重启完成后，可通过命令 show stack 查看堆叠是否成功：

8.配置多主检测与备板管理IP地址

Switch(config)# interface eth-1-40

Switch(config-if)# stack dual-active detect mode direct        //配置主机端口直连检测

Warning: The interface will block common data packets, except BPDU packets. Continue? [no]y

按 y 确认，回车

Switch(config)# interface eth-2-40



Switch(config-if)# stack dual-active detect mode direct        //配置备机端口直连检测

Warning: The interface will block common data packets, except BPDU packets. Continue? [no]y

按 y 确认，回车

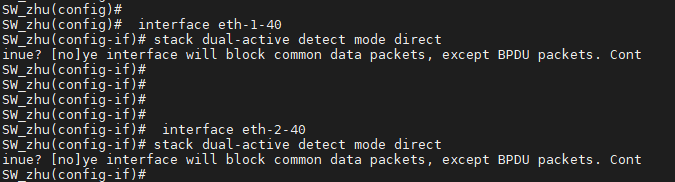

操作截图如下：



Switch(config)# stack dual-active backup ip address 192.168.1.1/24 slot 1

 //配置主机管理IP地址，堆叠分裂后可通过MGMT端口访问，排查故障

Switch(config)# stack dual-active backup ip address 192.168.1.2/24 slot 2

//配置备机管理IP地址，堆叠分裂后可通过MGMT端口访问，排查故障

操作截图如下：
