1POE概述

PoE全称为Power Over Ethernet，是指通过10BASE-T、100BASE-TX、1000BASE-T以太网网络供电，其可靠供电的距离最长为100米。通过这种方式，可以有效的解决IP电话、无线AP、便携设备充电器、刷卡机、摄像头、数据采集等终端的集中式电源供电，对于这些终端而言不再需要考虑其室内电源系统布线的问题，在接入网络的同时就可以实现对设备的供电。在通用性方面，目前的PoE供电也有了统一的标准，只要遵循已经发布的802.3af标准，就可以解决不同厂家设备之间的适配性的问题。

1.1PoE设备供电方式介绍

按照802.3af标准的定义，PoE供电系统包含两种设备PSE和PD，对于PSE设备的定义如下：PSE（power-sourcing equipment），主要是用来给其他设备进行供电的设备，其又可以分为两种，分别为Midspan（PoE功能在交换机外）和Endpoint（PoE功能集成到交换机内）。

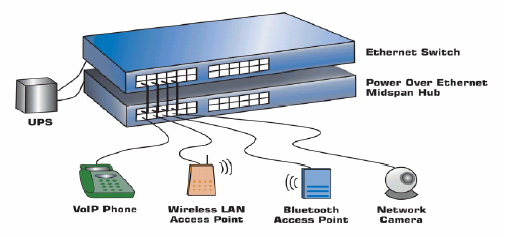

支持PoE供电的设备其供电系统全部集成在设备的内部，属于Endpoint的PSE设备。同时，对于PD设备定义如下：PD（Powered Device）在PoE供电系统中用来受电的设备，主要是指一些无线的AP设备或者一些IP PHONE设备以及部分小功率的SOHO类交换机。其典型组网示意图：

同时802.3af标准还定义了PI（Power Interface：PSE/PD与网线的接口），目前已经定义了两种方式Alternative A（1,2,3,6信号线）和 Alternative B（4,5,7,8空闲线）的供电模式，其说明如下：

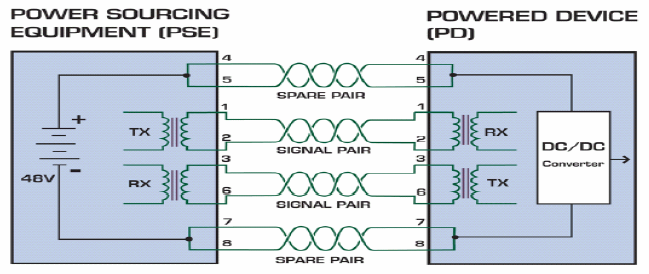

1）通过空闲对供电——模式B（Alternative B）

如下图所示，4,5链接形成正极，7,8链接形成负极。由PSE给PD供电

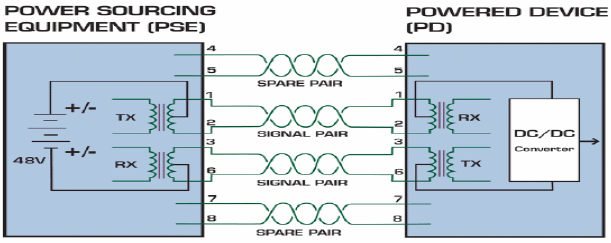

2）通过数据对供电——模式A（Alternative A）

如下图所示，PSE可通过数据对给PD供电。由于DC和数据频率互不干扰，所以可以在同一对线同时传输电流和数据。其实，对电缆来说可以看作一种“复用”。可以把1,2链接形成正（或负）极，把3,6链接形成负（或正）极。

一般来说，标准的PD设备必须支持两种受电方式，但PSE设备只需支持其中一种，我公司现所有产品作为PSE交换机只支持信号线供电。

1.2PoE设备上电操作过程

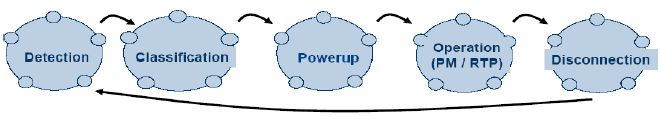

PD设备在接入PSE系统时，其获取电源的流程如下所示：

在上述过程中，主要对以下几个过程进行描述：

1）Detection，PSE检测PD是否存在。

该步骤主要的操作是：PSE通过检测电源输出线对之间的阻容值来判断PD是否存在。Detection阶段输出电压为2.8V~10V,电压极性与－48V输出一致。只有检测到PD，PSE才会进行下一步的操作。

PD存在的特征： a.直流阻抗在19K～26.5Kohm之间；b.容值不超过150nF；

2）Classification(可选)，PSE确定PD功耗。

PSE通过检测电源输出电流来确定PD功率等级。Classification阶段端口输出电压大小为15.5V~20.5V。电压极性与－48V输出一致。

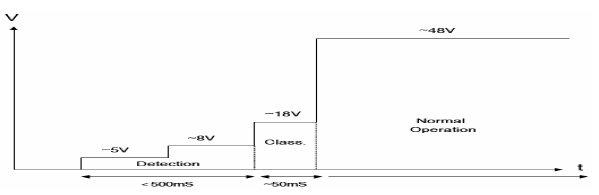

3）Powerup，PSE给PD供电。 当检测到端口下挂设备属于合法的PD设备时，并且PSE完成对此PD的分类（可选），PSE开始对该设备进行供电，输出－48V的电压。 4）RTP & Power management，实时监控，电源管理 5）Disconnection PSE检测PD是否断开 PSE会通过特定的检测方法来判断PD是否已经断开，如果PD断开，PSE将关闭端口输出电压。端口状态返回到Detection。对于PSE供电系统，其理想的输出波形如图所示：

2POE配置任务列表

第1章显示配置

第2章配置端口供电使能

第3章配置端口最大功率

第4章配置端口供电优先级

第5章配置端口描述，通常描述PD设备

第6章配置端口强制供电功能

第7章配置端口大电流上电

第8章配置整机额外功率

第9章配置热重启不断电功能

第10章配置PSE检测方式

3POE配置任务

3.1显示POE相关的系统信息

通过显示命令可以观察POE模块的全局及端口信息。

在管理模式下使用下面显示命令：

Show　poe　system	显示POE相关的系统信息
Show　poe　all	显示POE端口信息描述表
Show　poe　power	显示所有端口供电信息
Show　poe  interface type slot/port	显示指定端口的详细POE信息

3.2配置端口供电使能

提供两种方式控制端口供电使能：1.直接对端口进行打开、关闭操作，2.基于时间段的供电功能。

方式1：

默认端口供电使能都是打开的，在接口配置态下使用下面的命令禁止端口使能：

步骤	命令	目的
Step1	config	进入到全局配置模式
Step2	interface intf-type intf-id	进入到端口配置模式
Step3	poe disable	禁止端口供电使能

恢复默认设置，打开端口供电使能：

步骤	命令	目的
Step1	config	进入到全局配置模式
Step2	interface intf-type intf-id	进入到端口配置模式
Step3	no poe disable	打开端口供电使能

方式2：

默认无时间段端口供电使能控制，在接口配置态下使用下面的命令添加时间段端口供电使能控制：

步骤	命令	目的
Step1	config	进入到全局配置模式
Step2	interface intf-type intf-id	进入到端口配置模式
Step3	poe disable time-range  name	添加名为name 时间段内关闭端口供电使能的端口供电使能控制

恢复默认设置，去除时间段端口供电使能控制：

步骤	命令	目的
Step1	config	进入到全局配置模式
Step2	interface intf-type intf-id	进入到端口配置模式
Step3	no poe disable time-range	取消端口的时间段内关闭端口供电使能的端口供电使能控制

3.3配置端口最大功率

缺省时端口最大功率为30000mW，在接口配置态下使用下面命令配置：

步骤	命令	目的
Step1	config	进入到全局配置模式
Step2	interface intf-type intf-id	进入到端口配置模式
Step3	poe max-power value	配置端口最大功率，单位为mW

恢复默认设置：

步骤	命令	目的
Step1	config	进入到全局配置模式
Step2	interface intf-type intf-id	进入到端口配置模式
Step3	no poe max-power	缺省时端口最大功率为30000mW

3.4配置端口供电优先级

缺省时端口供电优先级为low，在接口配置态下使用下面命令配置：

步骤	命令	目的
Step1	config	进入到全局配置模式
Step2	interface intf-type intf-id	进入到端口配置模式
Step3	poe priority {critical | high | low }	配置端口供电优先级，critical > high > low

3.5配置端口描述，通常描述PD设备

缺省时端口描述为空，在接口配置态下使用下面命令配置：

步骤	命令	目的
Step1	config	进入到全局配置模式
Step2	interface intf-type intf-id	进入到端口配置模式
Step3	poe PD-discription string	配置端口描述

恢复默认设置：

步骤	命令	目的
Step1	config	进入到全局配置模式
Step2	interface intf-type intf-id	进入到端口配置模式
Step3	no poe PD-discription	清除描述字符串

3.6配置端口强制供电功能

缺省时关闭强制供电，在接口配置态下使用下面命令配置：

步骤	命令	目的
Step1	config	进入到全局配置模式
Step2	interface intf-type intf-id	进入到端口配置模式
Step3	poe force-power	开启端口强制供电功能

恢复默认设置，关闭端口强制供电功能：

步骤	命令	目的
Step1	config	进入到全局配置模式
Step2	interface intf-type intf-id	进入到端口配置模式
Step3	no poe force-power	关闭端口强制供电功能

3.7配置端口大电流上电功能

缺省时关闭大电流上电，在接口配置态下使用下面命令配置：

步骤	命令	目的
Step1	config	进入到全局配置模式
Step2	interface intf-type intf-id	进入到端口配置模式
Step3	poe inrush high	开启端口大电流上电功能

恢复默认设置，关闭大电流上电功能：

步骤	命令	目的
Step1	config	进入到全局配置模式
Step2	interface intf-type intf-id	进入到端口配置模式
Step3	no poe inrush	关闭端口大电流上电功能

3.8配置整机额外功率

缺省时额外功率为0，在全局配置态下使用下面命令配置：

步骤	命令	目的
Step1	config	进入到全局配置模式
Step2	poe extern-power 300	整机功率增加300W，需要硬件支持

恢复默认设置，恢复原有功率功能：

步骤	命令	目的
Step1	config	进入到全局配置模式
Step2	no poe extern-power	恢复原有功率

3.9配置热重启不断电功能

缺省时关闭热重启不断电功能，在全局配置态下使用下面命令配置：

步骤	命令	目的
Step1	config	进入到全局配置模式
Step2	poe perpetual	开启热重启不断电功能，需要硬件支持

恢复默认设置，恢复原有功率功能：

步骤	命令	目的
Step1	config	进入到全局配置模式
Step2	no poe perpetual	关闭热重启不断电功能

3.10配置供电检测方式

缺省时为电阻检测，在全局配置态下使用下面命令配置：

步骤	命令	目的
Step1	config	进入到全局配置模式
Step2	poe detection RES-CAP	设置电容检测，需要硬件支持

恢复默认设置，恢复电阻检测：

步骤	命令	目的
Step1	config	进入到全局配置模式
Step2	poe detection RES	恢复电阻检测
