部件编号 |
名称 |
说明 |
|
1 |
内置交流电源 |
输入电压AC100-240V |
|
2 |
接地柱 |
需良好接地 |
|
3 |
SYS灯 |
系统指示灯，系统正常启动，指示灯闪 |
|
PWR灯 |
电源指示灯，设备正常上电，指示灯常亮 |
|
|
4 |
CLI |
管理监控口，速率9600 |
|
5 |
TE1-4灯 |
4个万兆光口的指示灯 |
|
6 |
万兆口TE1-4 |
4个万兆光口 |
|
7 |
以太网电口灯 |
8个以太网电口的指示灯 |
|
8 |
以太网电口 |
8个以太网电口 |
|
序号 |
名称 |
说明 |
|
1 |
标准配置 |
8个1G电口 4个10G光口 1个监控口 |
|
2 |

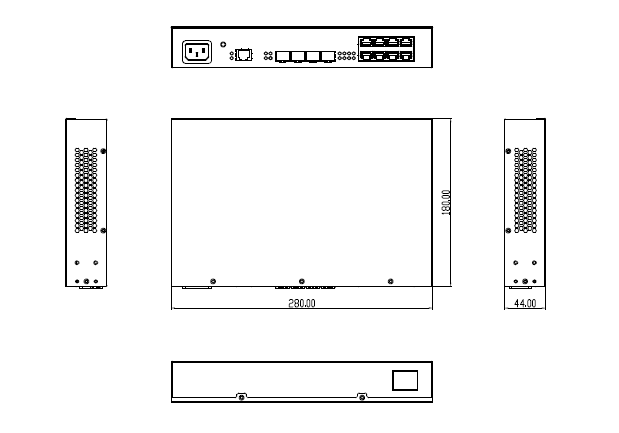

外形尺寸 |
280*180*44mm |
|
3 |
设备净重 |
1.3kg |
|
4 |
工作温/湿度 |
0℃～45℃；5%～95% (无冷凝) |
|
5 |
存储温/湿度 |
-40℃～85℃，5%～95% (无冷凝) |
|
6 |
最大功率 |
13W |
|
7 |
空载功率 |
7W |
|
8 |
输入电压 |
AC：100-240V |
|
序号 |
名称 |
说明 |
|
1 |
1-8 TE1-4 |
8个以太网电口+4个万兆光口各有一个指示灯 端口LINK，灯常亮，有数据通信，灯闪烁 |
|
2 |
PWR |
电源指示灯，设备正常上电，指示灯常亮 |
|
3 |
SYS |
系统指示灯，系统正常启动后，指示灯闪烁 |

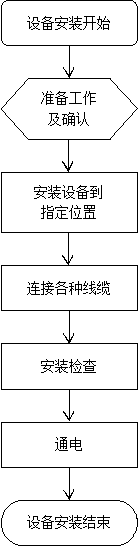

6安全措施●做好防静电措施。安装过程中，设备应保持断电状态。
●确保输入电压范围与电源适配器/设备上标明的输入电压范围相符。
●确保设备散热通风良好。
●不要打开或拆卸设备的机壳。
●清洁设备时，请切断电源，请勿使用任何液体擦洗设备。
●设备远离电力线、电灯、电网。

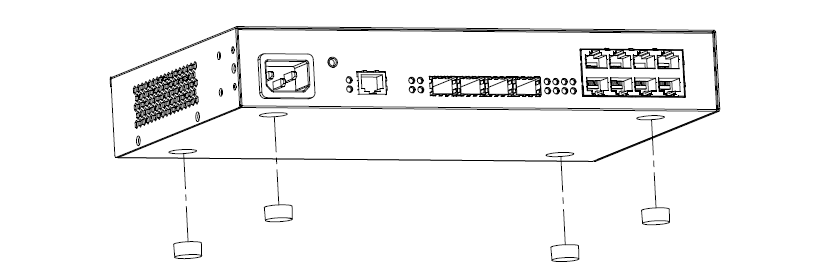

设备上方不能放置重量≥4.5Kg的重物,不然可能损坏设备。

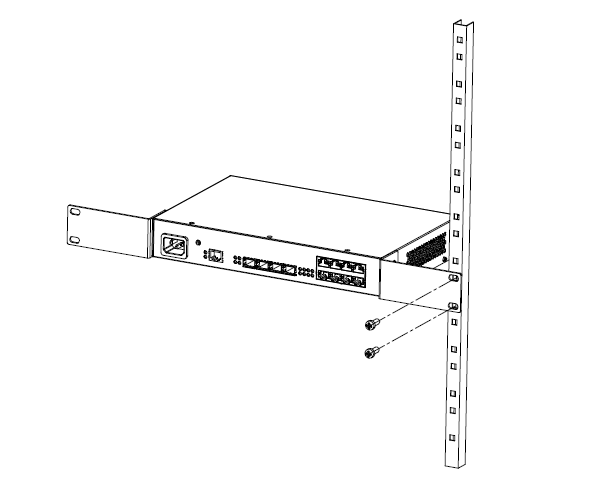

请检查设备角铁与机框是否固定牢固。
断开接地线之前，请确认已经断开所有电源。
配置监控口
步骤1:使用监控线连接PC和设备的监控端口。
步骤2:在计算机上运行超级终端软件，新建连接，设置连接的端口以及通信参数：速率：9600bps、数据位：8、停止位：1、奇偶校验：无、流控：无。
设备的系统指示灯和电源指示灯都不亮。
故障处理步骤
1.确认设备电源开关是否打开。
2.确认设备电源线缆是否插牢。
3.确认设备电源模块是否故障。
4.确认可插拔电源模块是否有故障：通过更换其它可以正常供电的可插拔电源模块，如果设备可以正常上电，可以确认是设备的可插拔电源模块有故障。
5.确认外接电源适配器是否有故障：通过更换其它可以正常供电的外接电源适配器，如果设备可以正常上电，可以确认是设备的外接适配器有故障。
6.确认完以上5个步骤后，设备仍然不能正常上电，请联系我们。
