目前一线项目的雅达电表用的都是YD2060型号，搭配互感仪CT19/CTF16，最大可以检测感应电流400A，对于超过400A的超大功率用电器（例如：工厂生产电机）的三相电流检测就需要使用雅达DTSD3366D-J系列，搭配互感器YDKH0.66-80Ⅱ（采用压盘固定的安装方式），最大能检测感应电流1000A。
雅达DTSD3366D-J系列，搭配互感器YDKH0.66-80Ⅱ的安装方式和雅达YD2060型号，搭配互感仪CT19/CTF16的区别较大，很多人在项目上都没有遇到过，特此分享相关的项目测试经验；
如上图所示，DTSD3366D-J 系列雅达电表根据电流方向有两种型号：从上往下、从下往上；这个主要是对电表和互感器之间接线的接线顺序有影响，我司默认发货为从上往下型；
说明书上的端子定义图如下：
其中2、5、8、10端子分别接三相电：A相火线、B 相火线、C相火线、 N零线，只要这些线接好之后电表就能工作了，不需要额外的一路零、火线给电表供电，这个和雅达YD2060型号有较大区别；
13、14端子较好理解，接到数据采集器或者采集主机的RS485的A+、B-；
1、3端子和A相火线的感应电流接线有关，详见1.4章节
4、6端子和B相火线的感应电流接线有关，详见1.4章节
7、9端子和C相火线的感应电流接线有关，详见1.4章节
剩余端子一般客户无特殊功能无需接线；
互感器正面实物图如下，注意面板上有P1标记，反面则有P2标记，其中P1是互感电流的进方向，P2是互感电流出方向，也就是一根三相电的火线穿过这个电流互感器的时候，感应线路上的电流方向一定要符合这个规定；
接线端子实物图如下，互感器有两个接线端子，附近会有“S1”，“S2”的标注，这两个端子需要和电表连接起来，其中S1接电表的电流进端子，S2接电表的电流出端子；
PS：电流从上往下型号和从下往上型号的电表此处接线有所差别；

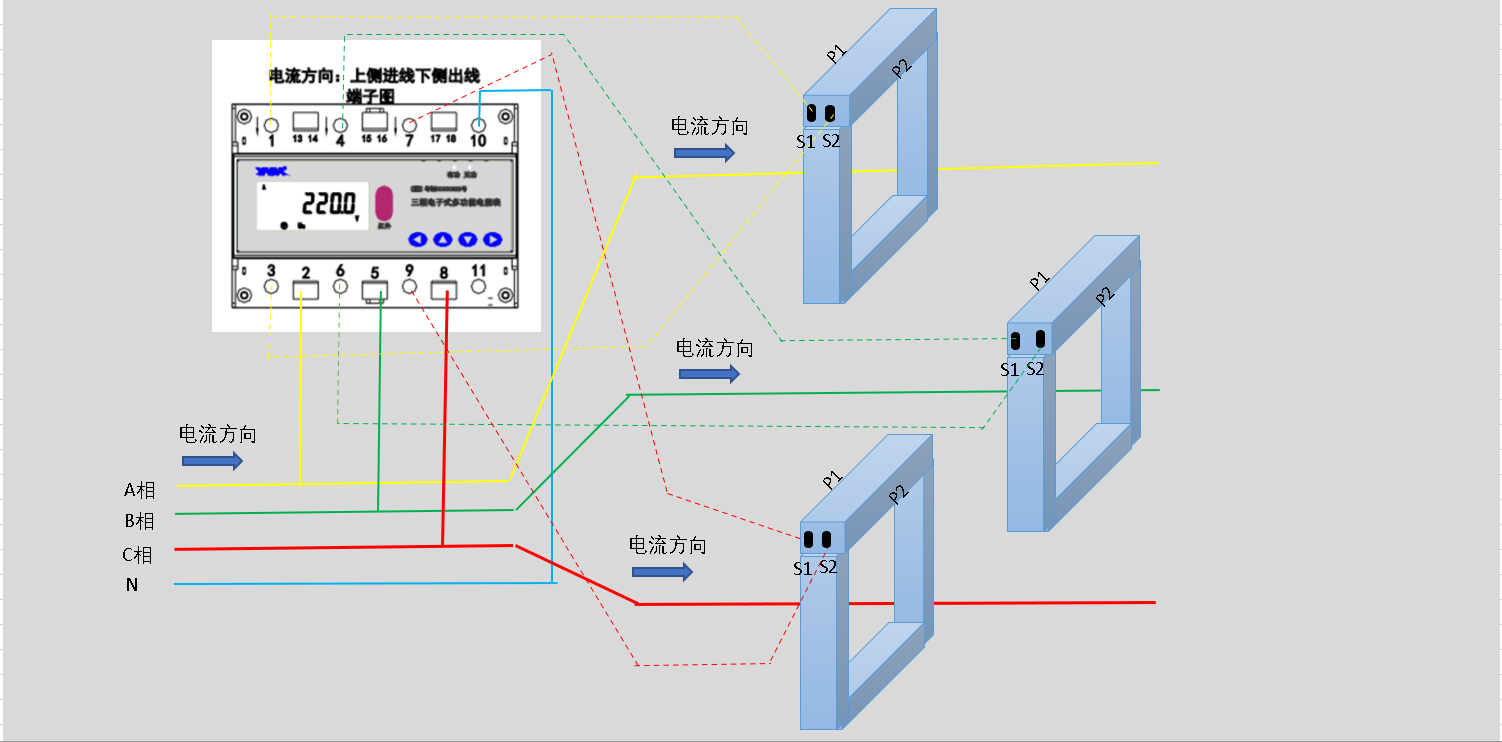

以我司默认发货的从上往下型号电表和互感器之间的接线为例，示意图如下，
雅达电表端子1、3分别接A相火线互感器的接线端子S1、S2；端子4、6分别接B相火线互感器的接线端子S1、S2；端子7、9分别接C相火线互感器的接线端子S1、S2；
注意这个型号的互感器和雅达电表之间没有专门的连接线，用电线接起来即可；YDKH0.66-80Ⅱ型号的互感器，实物图参数如下，该参数的一级电流1000A代表互感器的最大感应电流1000A，二级电流5A表示通过连接线的最大电流为5A，所以此处需要电工注意电表和互感器之间连接的电线要能承受5A的最大电流即可
根据总部提供的电表说明书显示（如下图），电表默认的波特率为2400，偶校验，但是在实际项目测试过程中发现，在平台上修改数据采集器/采集主机的串口波特率为2400，偶校验后，添加子设备，设备依旧无法正常上线；
此时就需要根据说明书上的电表按键说明进行电表的波特率、检验信息、modbus从机地址的确认或者更改设置工作；
电表上的按键设置说明如下：
显示器的各种字符的定义如下图：
电表的整体按键设置逻辑如下：
首先，按“设置键”进入“PSd2255”画面，通过按“移位键”、“上翻键”和“下翻键”将其中的密码2255改为3366,再按“设置键”进入主菜单界面；
然后，通过“上翻键”或“下翻键”翻到对应主菜单项目的设置项，再“设置键”按键进入对应的二级菜单界面；
最后，在二级菜单界面，通过按“移位键”、“上翻键”和“下翻键”修改对应的参数，完成修改后，按“设置键”确定保存设置。
例如：在该项目中，进入波特率设置菜单
，查看设备默认的波特率为9600，偶校验，在平台修改数据采集器/采集主机的串口波特率为9600，偶校验，设备就能自动上线了，其他参数如modbus从机地址则按需进行配置即可；
电表上线后，界面显示的A、B、C三相火线的感应电流很小，只有0.3502A不等，怀疑是否接线有问题或者设备有问题，理论上说客户的生产电机是大功率设备，电流不可能只有这么小；
咨询雅达电表的厂商技术后得知，之前互感器上的一级电流1000A，二级电流5A意思是互感器会将0~1000A的电流以倍数关系转换为0~5A，所以真实的线路感应电流需要在平台显示的基础之上乘以互感器的倍数，此处是200倍，也就是A相感应电流为70.04A；
客户电工反馈该型号互感器型号太大，此处有200倍的倍率关系，检测的误差也会放大200倍，如果选型不当则会导致感应电流数据误差较大不符合客户要求，所以互感器的选型也很重要。
