名称 |
数量 |
名称 |
数量 |
|
智能会议主机 |
1 |
电源适配器 |
1 |
|
挂靠支架 |
1 |
说明书 |
1 |
|
壁挂支架 |
1 |
螺丝包 |
1 |
|
|
|
|
|
|
|
|
|
|
|
类别 |
参数规格 |
|
供电方式 |
DC12V |
|
安装方式 |
桌面放置/挂靠/壁挂 |
|
工作环境 |
0℃~40℃, 10~95%RH无凝结 |
|
尺寸 |
184.5x116x30.5mm |
|

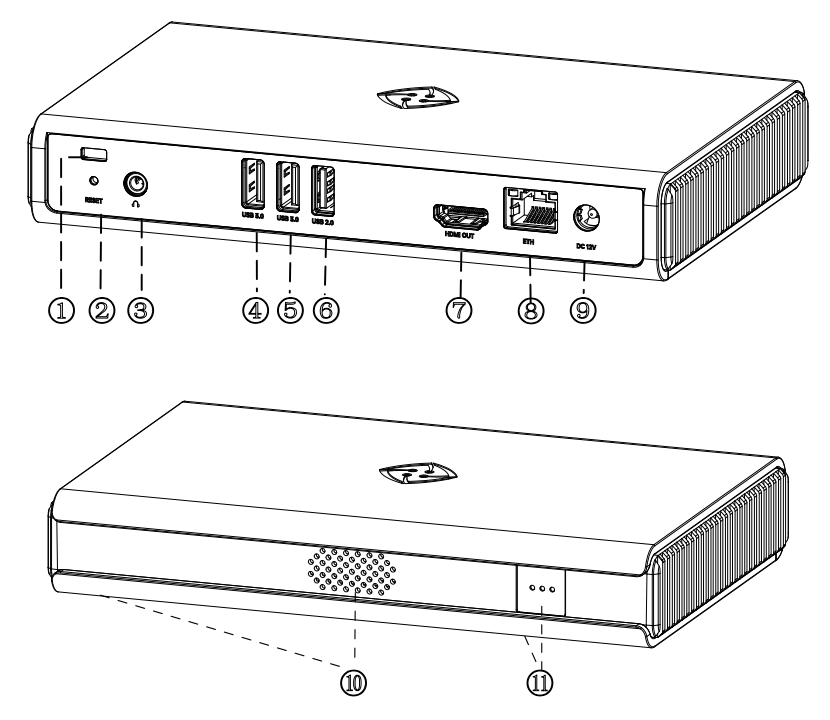

标号 |
名称 |
说明 |
|
1 |
防盗锁孔 |
|
|
2 |
按键孔 |
RESET按键，用于恢复出厂设置 |
|
3 |
3.5mm接口 |
音频输出口 |
|
4 |
USB3.0 |
USB3.0 host |
|
5 |
USB3.0 |
USB3.0 OTG |
|
6 |
USB2.0 |
USB2.0接口 |
|
7 |
HDMI OUT |
视频输出，支持4K分辨率，支持 音频输出 |
|
8 |
网 口 |
1000M以太网接口 |
|
9 |
电源口 |
接入DC12V适配器供电 |
|
10 |
超声波 |
辅助投屏 |
|
11 |
指示灯 |
指示设备状态 |
|
颜色 |
状态 |
状态说明 |
|
红色 |
常亮 |
设备接通电源 |
|
蓝色 |
常亮 |
设备系统正常运行 |
长按RESET 按键10s, 直至指示灯熄灭，松开按键，设备重新启动变 为蓝灯时，则表示恢复出厂设置成功
说明：具体投屏使用方法请在设备上电后，参考设备显示主页指引

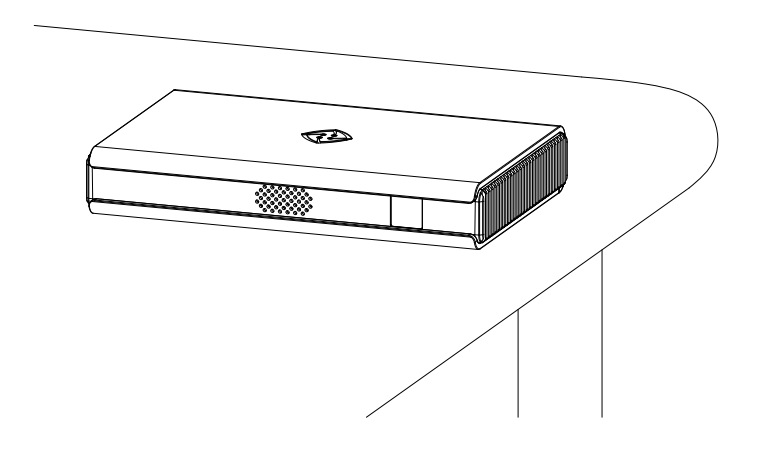

(1)桌面放置

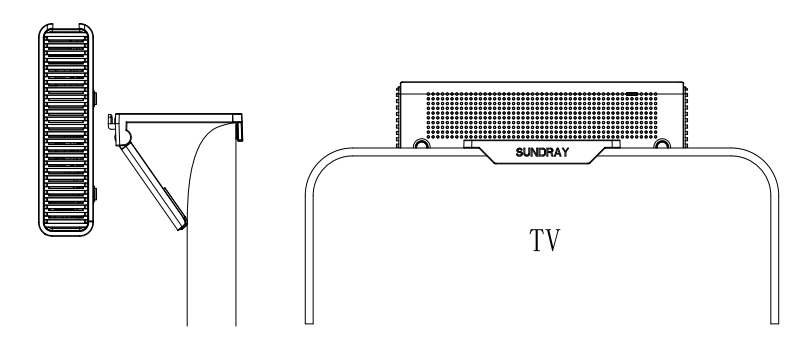

(2)挂靠电视机上方(挂靠支架)

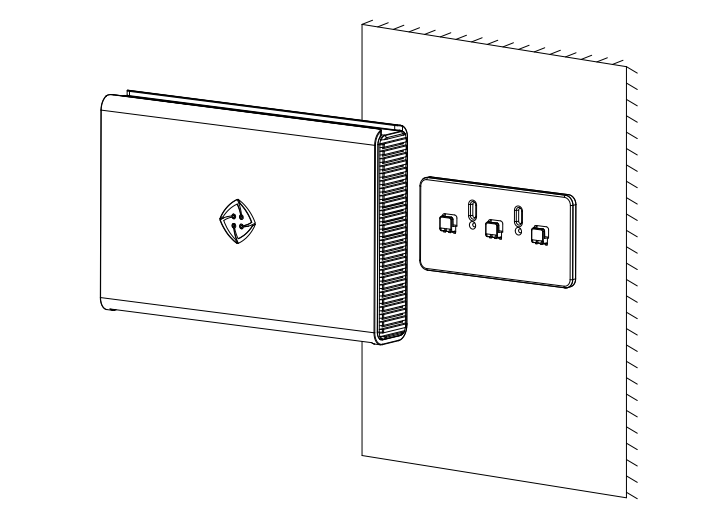

(3)壁挂安装(壁挂支架+螺丝)

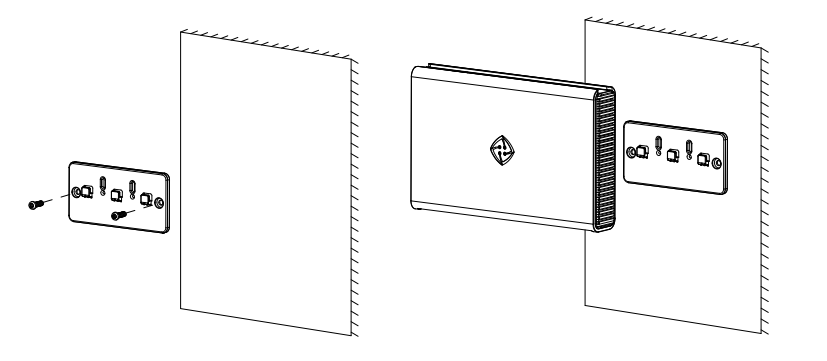

① 将壁挂支架固定于墙体 ②安装智能会议主机
③安装智能会议主机
