2 产品介绍

2.1 型号配置

信锐声光报警器SI-MA-AVA-RS485-M1，支持RS485接口，可联动物联网平台实现多样化报警，如设备异常、非法入侵、机房漏水、温度过高等告警，支持同时发出声、光二种警报信号。

2.2 规格参数



2.3 产品外观

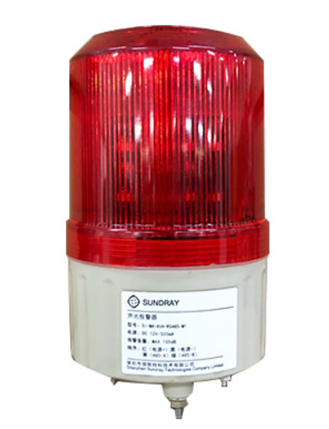

图    1  声光报警器

3 安装接线

3.1 安装步骤

1、传感器也可以墙面壁挂安装，通过膨胀螺丝按以下间隔把扣具固定在墙面。

 2.2 接线规范

传感器自带网口，使用T-568B直通线序网线把该网口上联到采集主机的PRS485接口标识上，接其它类型接口将无法识别配置。该接口能供电，无需额外接电源线。

4 功能介绍



5  配置指导

5.1  上线环境准备

设备已经正常安装好，并且通过网线连接到控制器。控制器设备已经升级到IOTP3.7.9版本。

下载物联网设备配置工具，https://www.sundray.com.cn/data/32_97.html

5.2   机房应用创建

物联网应用是物联网平台激活管理设备的应用，在初始登录物联网平台后，默认系统自带基础应用提供使用，但此应用不能作为后期管理使用，因此需要创建新的物联网应用，机房3.0版本选择创建机房应用。

1、物联网平台初始页面在【应用管理】选择应用类型为智慧机房，点击下一步继续。

2、应用基础配置，点击图片即可上传应用背景图片，图片按照推荐尺寸300*200px；自定义应用名称，例如智慧机房；应用描述定义；子系统配置选择默认配置即可，点击下一步继续。

3、智慧机房应用默认拥有部分设备的虚拟设备类型，共有四个模块，分别是动力监测、环境监测、安防消防和网络设备，默认所有拥有的虚拟设备类型是全部勾选的，可以自主选择配置，点击完成，至此智慧机房应用就创建完成了。

4、回到物联网平台初始页面【应用中心】即可看到刚刚创建的智慧机房应用。

5.3  设备激活上线

5.4  配置物联网采集主机

物联网采集主机目前支持以下四种方式配置上线：

1、二层广播自动发现（二层自动必须要有DHCP，采集主机无IP不能二层自动发现），物联网采集主机与物联网平台在同一个二层网络环境中，保证平台可以接收且回应采集主机的广播包。初始状态的采集主机会主动发现物联网平台，此时在平台【设备管理】-【硬件激活】待激活列表可以看到物联网采集主机，勾选激活即可。

2、使用物联网配置工具，电脑与采集主机处于同一二层网络环境中，使用设备配置工具可以扫描出采集主机（出厂默认配置密码是sundray），进行采集主机设备ip地址配置（不支持批量配置）和物联网平台ip地址、端口配置（支持批量配置，默认443）。

1）、运行信锐设备配置工具；

2）、输入采集主机密码，默认密码 sundray。如果被激活过 可以在【平台管理】-【安全选项】-【网络终端设备密码】激活过的平台找到主机的新密码；

3）、选择与网关在同一局域网的网卡后点击刷新





4）、选择该采集主机（或者网关）点击配置，进行网络配置-管理平台设置-调试选项的配置。网络配置：配置网关的网络参数（IP、子网掩码等）

5）管理平台设置：选择私有云平台后填入相应的平台地址（即需要网关上线的平台）

完成后点击确定配置完成

6）、在平台的设备管理-硬件激活页面发现激活该网关

7）、网关在平台上激活上线成功

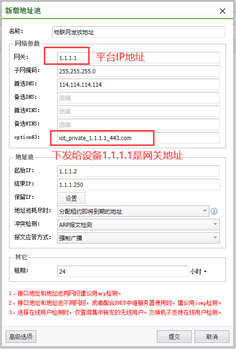

3、DHCP Option43自动发现方式，物联网采集主机网段的ip地址池配置option43字段，私有云平台的option43字段内容格式为“iot_private_平台ip地址_443.com”。

4、支持物联网采集主机远程部署，通过云发现方式配置上线，需要映射如下端口：

1）http端口：物联网平台tcp 80端口映射到公网地址tcp 57080；

2）https端口：物联网平台tcp 443端口映射到公网地址tcp 57443；

3）mqtt端口：物联网平台tcp 58883端口映射到公网地址tcp 58883；

4）LoRaServer对外端口：物联网平台tcp 58967端口映射到公网地址tcp 58967；

5）如果远程部署，激活物联网安视交换机到物联网平台上，还需要映射如下端口:udp 58004，tcp 58003。

此处展示的物联网采集主机是通过二层广播自动发现的方式配置上线。

5.5  传感器设备快速上线

1、物联网平台初始页面【应用中心】点击智慧机房应用，进入智慧机房全向导模式。

2、点击开始，进入动力环境系统，选择物联网数据采集主机模块，点击下一步。

3、此页面可以看到待激活的物联网采集主机，如果没有看到待激活的采集主机，刷新一下，勾选上需要激活的采集主机，点击下一步，平台会提示设备正在识别添加中，即正在识别已经正确接到采集主机上面的传感器设备。

4、识别完成后，进入动环设备管理页面，可以看到已经识别出了接到物联网采集主机对应接口类型的干接点、485类型等设备，如果有没识别到的传感器设备，刷新一下或者检查设备与物联网采集主机端口类型是否对应。

5、点击下一步，平台直接自主激活已经识别到的传感器设备并且自动添加虚拟设备，进入视频监控系统，如果没有需要配置上线的监控设备，则可点击左下角跳过视频监控配置。

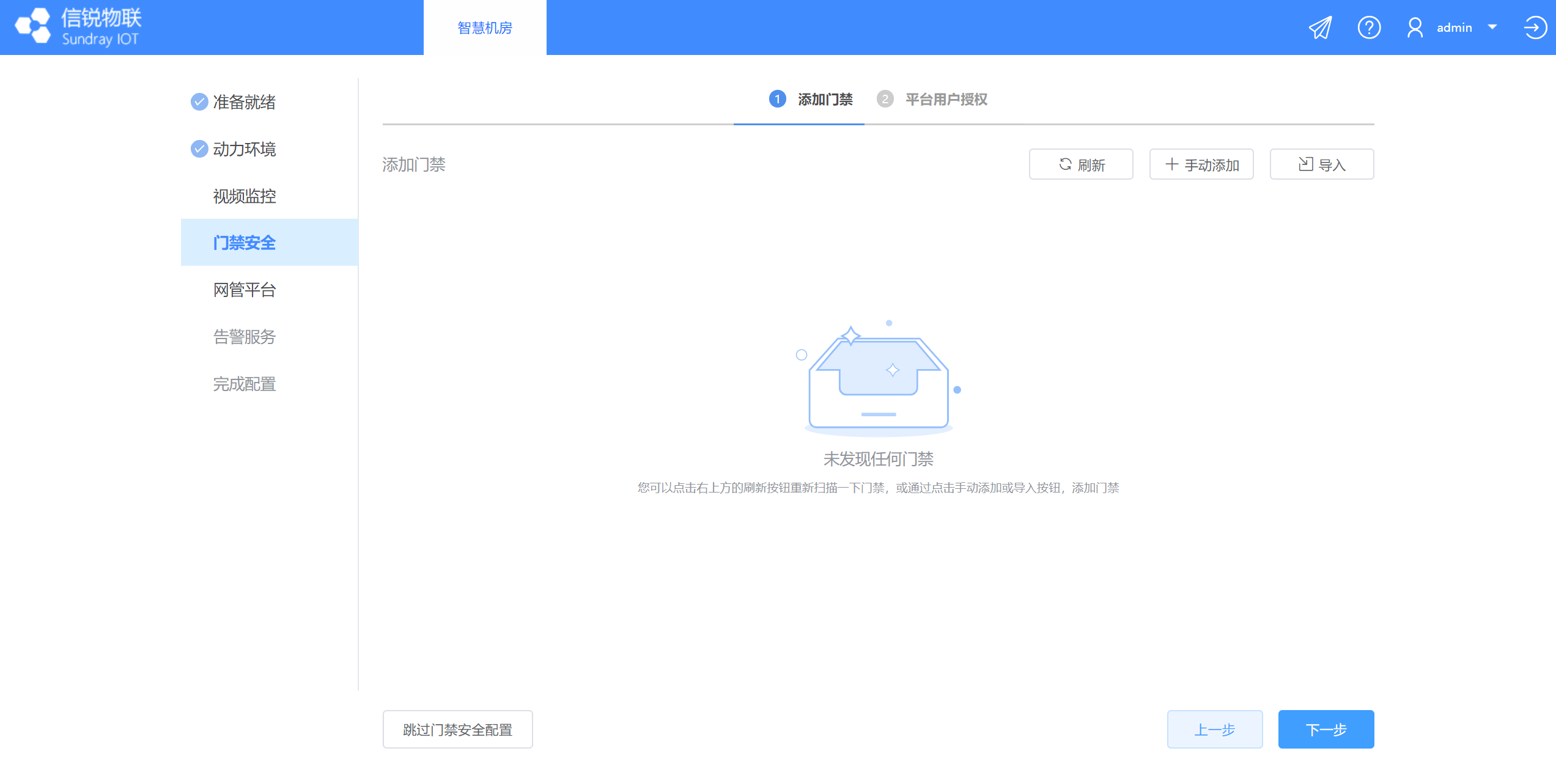

6、门禁安全系统，如果没有需要配置上线的门禁系统，则可点击左下角跳过门禁安全配置。

7、网管平台，如果没有需要配置上线的网络设备，则可点击左下角跳过网管平台配置。

8、告警服务，配置告警推送人，默认存在admin超级管理员账号需要配置关联推送人手机号码，新增普通管理员账号关联手机号码，实现多人告警信息推送。

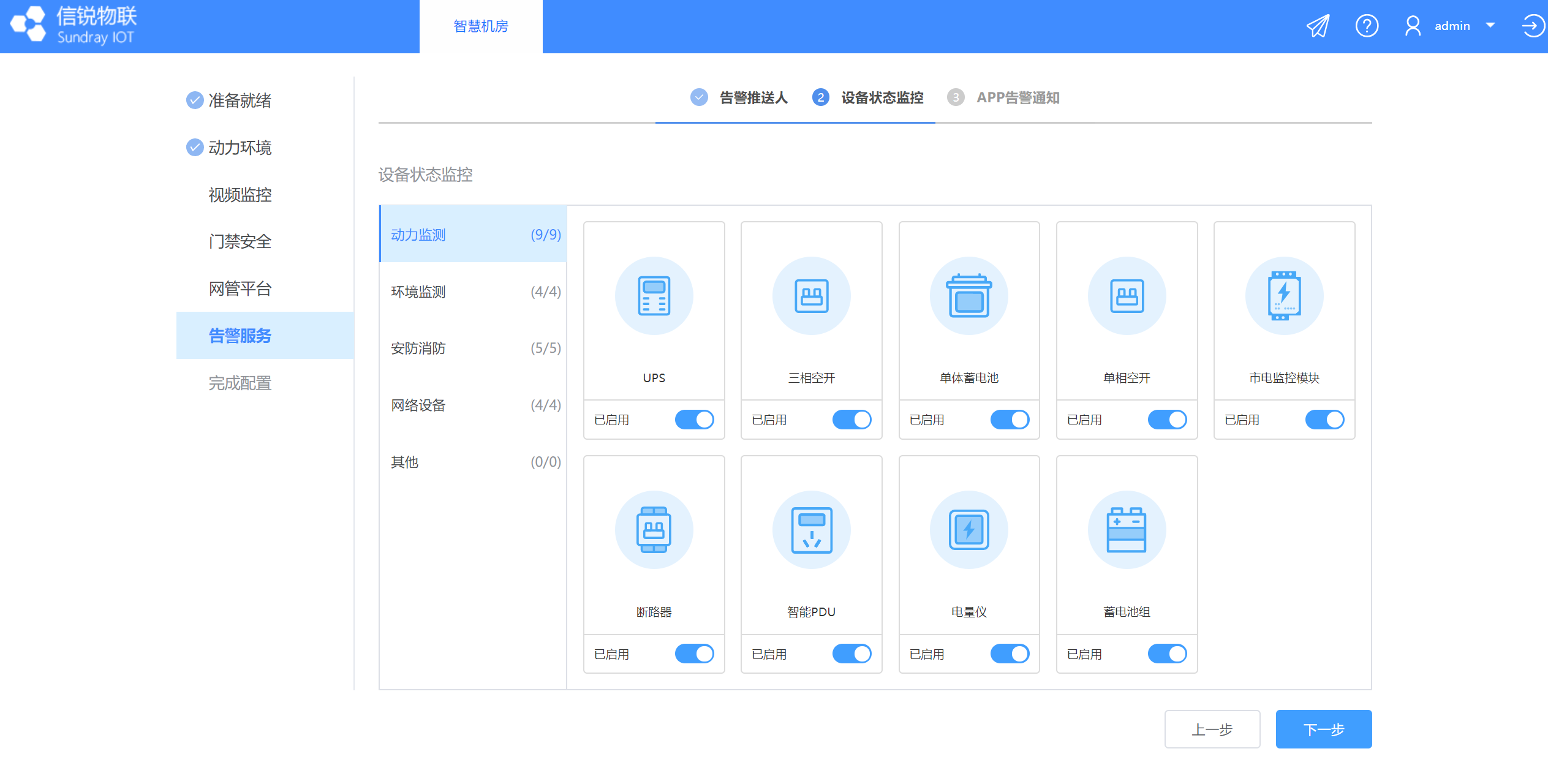

9、配置设备状态监控，即值域告警策略，默认所有设备类型都开启设备状态监控，用户可以自主选择配置需要监控状态的设备。

10、配置APP推送告警，需要登陆物联网平台信锐云管家（物联网控制器需要能上外网），如果没有信锐云管家账号，点击下面信锐云管家可以自行注册云管家账号。点击下一步，至此就已经全部配置上线完成了。

11、点击进入应用首页，在【设备管理】-【我的设备】可以看到刚刚已经激活完成的传感器，在【设备管理】-【终端接入】可以看到已经激活上线的硬件设备。

6   产品升级

不支持ota升级

7    恢复出厂设置

不支持本地恢复出厂设置
