1、产品说明

1.1、 产品介绍

信锐机柜组网套件适用于机房、数据中心、微模块机房和集装箱数据中心的机柜智能化改造，包括机柜组网网关、机柜组网单元，可以实现机柜组网

机柜套件产品主要包含机柜微环境网关和组网单元两部分组成，组网单元可以接U位资产套件、温湿度传感器、机柜门磁开关，实现对所有机柜的及细化改造。

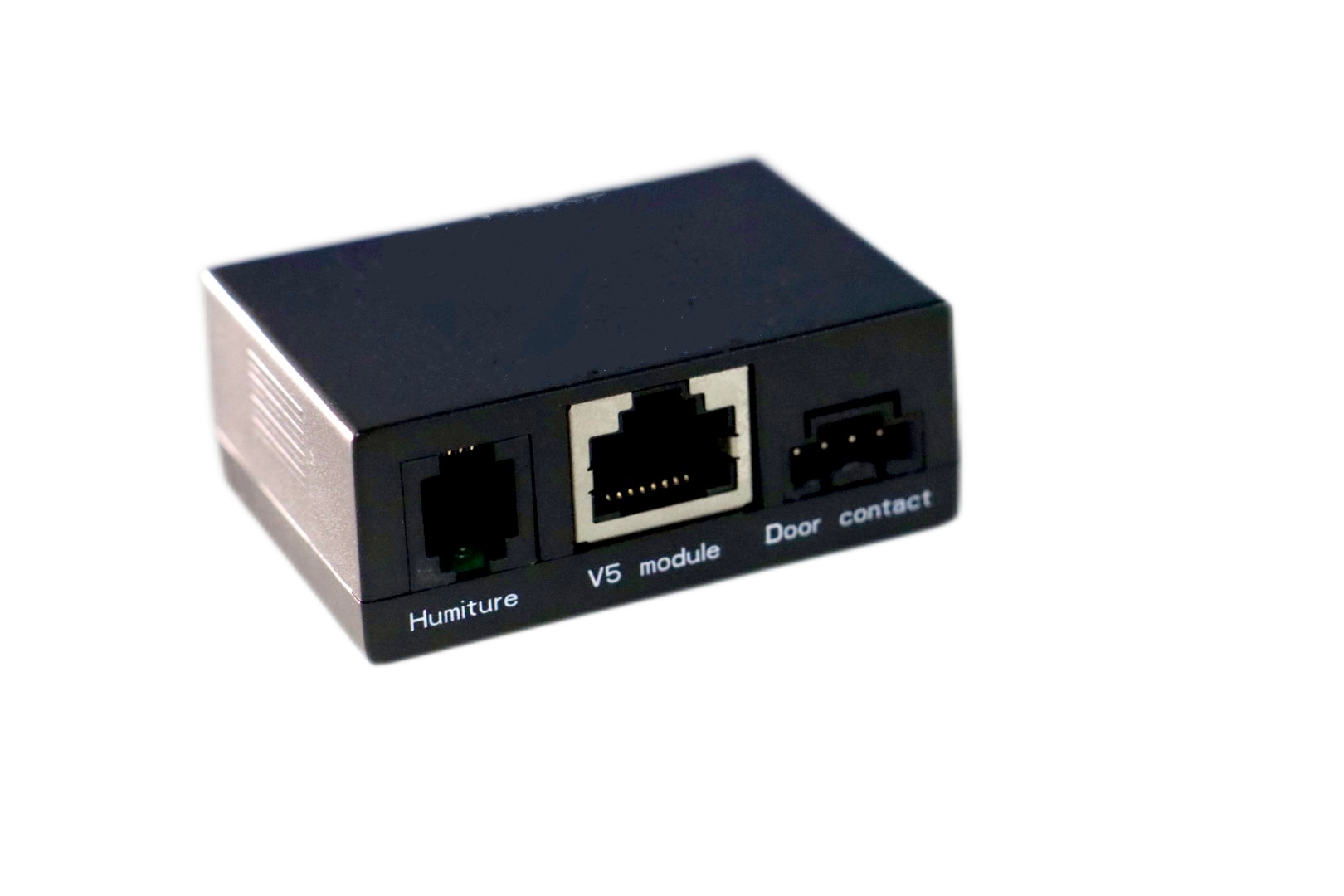

机柜微环境网关 SI-RM-NW-GT	组网单元 SI-RM-NW-NU



信锐U位资产管理产品适用于机房、数据中心、微模块机房和集装箱数据中心使用U位模块定位IT机柜U位空间使用情况，具备资产定位、资产管理等功能。

信锐U位空间接口灵活，采用双排直列插针，串联稳定牢固，安装便捷，极大降低施工难度，结构采用模块化设计，积木式拼接，免螺丝固定安装。

信锐U位资产管理

信锐资产标签

1.2、 产品特性

1.2.1机柜微环境网关

• 支持交流供电输入，满足 90V～264VAC、50Hz/60Hz 场景，适应全球范围应用。

• 支持外接电源适配器直流 12-24V 供电输入。

• 1路 RS485 数据采集接口，采用 RJ45 端子，简化线缆种类，让工程交付简单归一，实现快速部署。

• 1路 RS485 数据采集接口可以提供直流 12V-24V 宽电压供电。

• 1 路 10/100M 以太网。

• 数据采集端口配有数据通信指示灯,方便用户查看设备状态

• 具备电源指示和系统运行状态指示灯。

1.2.2组网单元

• 适⽤于U位资产管理RS485通讯组⽹应⽤场景。

• 具备六个接⼝，每个接⼝带防脱落锁扣。

• ⽀持外接智能温湿度监测模块和红外型⻔开关检测传感器。

• 模块与模块之间采⽤485总线组⽹⼿拉⼿连接。

• 扩展模块与U位智能⽹关配合使⽤最多可以扩展5套。

1.2.3U位资产管理

• 采用MC_RFID无线磁定位识别技术，完美解决了接触式电子标签的寿命短，故障率高、维护成本高的问题，实现了全生命周期U位识别准确度99.999%。

• 支持模块热插拔和从模块任意替换，程序无需重新设置，可根据机架U位数量自动配置管理

• 模块，最多支持54U位识别.

• 支持脱机运行，不依赖上位机管理，用户可通过软件快速批量部署，简化操作。

• 接口灵活，采用双排直列插针，串联稳定牢固，安装便捷，极大降低施工难度。

• 具有RS485接口，采用标准MODBUS协议，便于远程监控和系统集成。

• 结构采用模块化设计，积木式拼接，免螺丝固定安装。



1.3、 核心特点

• U位空间管理

支持42U机柜的U位空间使用状态进行监测，直观展示使用多少空间，剩余多少空间。

• 资产管理

支持自定义网络设备名称、IP地址、占位、质保期时间等

支持导出资产表单

• 资产定位

支持资产定位，实时掌握资产位置

• 联动告警

支持质保期到期提醒

支持设备移动告警

• 机柜微环境检测

支持机柜内上、中、下三个温湿度监测

支持前后机柜门开关状态监测





2、 产品介绍

2.1、 装箱清单

名称	数量
6U资产管理主模块 SI-RM-UA-M1	1
6U资产管理从模块 SI-RM-UA-M2	6
机柜微环境网关 SI-RM-NW-GT	1
机柜微环境组网单元 SI-RM-NW-NU （简称：组网单元）	5
温湿度传感器 SI-RM-TH-M1	3
双门门磁传感器 E3Z-D81	1
资产标签 UTAG	15

2.2、 规格参数

3、  安装接线

 3.1、   安装  规范建议

U 位资产管理模块和外设（温湿度模块、双门门磁传感器）是机柜微环境网关提供电源 和组网，安装建议 ：

1、建议超五类网线，长度不超30米（网线的总长度是指从机柜微环境网关的U -LEVEL 接口到最后一个扩展模块之间的总长度）

2、建议1个机柜微环境网关下最多带5个机柜微环境组网单元；

3、建议1个机柜微环境组网单元最多带1组42U资产条，3个温湿度和1个门磁传感器；

4、见下图组网示意，一个机柜微环境网关下最多可以带5个机柜微环境组网单 元，5组42U资产条，5个门磁传感器和15个温湿度传感器；

5、POE供电建议POE交 换机每个端口最少分配16W功率

6、U位资产主模块出来是第1U，主模块安装位置要根据现场实际机柜U位顺序进行安装（大部分机柜从下往上是1~42U），可能是从下往上，也可能是从上往下。

7、因为U位资产主模块是通过发货自带成品线（0.5米）连接到机柜微环境组网单元设备的，所以对应的机柜微环境组网单元安装位置也要根据实际情况的进行调整。

备注：

1、当机柜微环境网关采用外接电源供电，默认电源适配器为DC-15V/3A，上联接到采集主机的LAN口（不支持POE供电），禁止接到采集主机其他接口，防止设备烧坏。

2、机柜微环境网关上联接到POE交换机，使用POE供电，采集主机和网关需在同二层。

3.2、  安装指导

3.2.1安装U位资产管理模块和微环境单元

U位资产主模块出来是第1U，主模块安装位置要根据现场实际机柜U位顺序来安装



3.2.2安装机柜微环境网关设备及门磁

3.2.3安装温湿度传感器

3.2.4标签固定-上架

3.3、 组网示意

下图仅为示意图，U位资产主模块出来是第1U，主模块安装位置要根据现场实际机柜U位顺序来安装，因为U位资产主模块是通过发货自带成品线（0.5米）连接到机柜微环境单元设备的，所以对应的机柜微环境单元安装位置也要根据实际情况的进行调整。

4、 配置指导

 4.1、   设备上线

4.1.1 激活上线本地操作

①　DHCP模式：机柜微环境网关设备出厂默认为DHCP模式，此模式下接入网线即可自动分配IP，等待物联网数据采集主机发现上线即可（物联网数据采集主机需与机柜微环境网关必须在同二层DHCP环境）



注意：在设备Reset后变为静态IP模式，可通过Upgrade工具（详见附件，此工具第三方做的，会不稳定，经常崩溃）修改回DHCP模式，修改后重启设备。

②　静态IP模式（物联网数据采集主机需与机柜微环境网关必须在同二层）

1）机柜微环境网关Reset后网络参数：

IP：192.168.100.100

子掩码：255.255.0.0

网关：192.168.0.1

2）使用网线连接PC与机柜微环境网关，PC需与网关默认IP在同一局域网，如PC可设置为192.168.100.1，运行Upgrade工具（详见附件，此工具第三方做的，会不稳定，经常崩溃）

3）添加设备框中填入设备IP地址，同一局域网内，端口号固定为5656，单击添加，即可添加到设备列表，在设备列表双击选中项即可移除对应设备；

注：自动扫描由于是穷举扫描局域网设备，耗时较长，不建议使用。

4）在设备列表右击选中的设备，点击读取，先把当前参数读取出来

5）修改对应的参数

设备IP：设置为与平台同一局域网IP，如平台为10.156.100.4，设备IP可设置为10.156.100.100

子掩码：根据实际网络掩码填写

网关：设备IP所在网段的网关地址

服务器IP/服务器1、2 IP：采集主机IP地址

服务器端口/备用服务器1、2端口：1883



6）修改完成单击设置（注：系统重启设置才生效，可直接单击重启来重启网关设备，长按复位键直到蜂鸣器响，可以重置网络参数）



4.1.2激活上线平台操作

1)将机柜微环境网关接入平台，2分钟内平台【我的设备】页会自动添加虚拟设备

2)将机柜微环境单元接入已上线的机柜微环境网关，2分钟内【我的设备】页会自动添加虚拟设备

3)U位资产条接入已上线的机柜微环境单元，平台【我的设备】页面进入机柜微环境单元的详情，即可看到U位占位数据的上报

4)多点测温传感器按标签上中下顺序，串联接入已上线的机柜微环境单元，平台【我的设备】页面进入机柜微环境单元的详情，即可看到上、中、下层温度值上报

5)门磁感应传感器接入已上线的机柜微环境单元，平台我的设备页面进入U位检测设备的详情，即可看前、后门状态上报。注意：门磁状态数据依赖多点测温状态数据上传，即门磁状态数据不可独立上传，仅接入门磁感应传感器平台是没有数据显示的，需要同时接入门磁和多点测温传感器才会显示状态数据

①　其他说明

1)一个机柜微环境单元支持接入42U位资产条，进入【机柜管理中心】，绑定虚拟设备机柜微环境单元后，可统计机柜中总U位，空闲U位，便于用户合理规划机柜空间，统计设备资产

2)一个机柜微环境单元支持接入3个串联的多点测温设备，进入【机柜管理中心】，绑定虚拟设备机柜微环境单元后，可统计机柜中上、中、下层温度，便于用户对机柜进出风口的温度进行监测，并可在【值域告警】中配置告警温度阈值，出现异常温度升高情况时及时告知用户

3)一个机柜微环境单元支持接入一套门磁设备，包含前门和后门两个门磁感应，进入【机柜管理中心】，绑定虚拟设备机柜微环境单元后，可监视机柜前门和后门的开关状态，并可在【值域告警】中配置门状态的告警，出现机柜门长时间处于打开状态可及时告知用户，也可在【联动策略】中配置门开启后联动摄像头设备，在机柜每次开启时记录操作人员和操作时间，便于资产回溯

4)机柜微环境套件包含机柜微环境网关、机柜微环境单元、多点测温、门磁、U位资产条，其中机柜微环境网关需手动配置IP接入平台，平台可自动开局添加虚拟设备

5)机柜微环境单元无需配置IP，接入机柜微环境网关后，平台可自动开局添加虚拟设备

6)多点测温、门磁、U位资产条接入机柜微环境单元后，无需手动添加虚拟设备，采集数据会自动上报

 4.2、  使用说明

4.2.1  远程控制

1)进入平台【我的设备】页面，勾选需要控制的机柜微环境网关，选择“操作”选项，勾选重启，提交，机柜微环境网关设备会进行重启操作

5、 产品升级

暂不支持



6、  设备重置

长按Reset按钮，长鸣一声后重置（一般第一声重启，第二声重置）

 7、 调试工具附件
