1产品介绍

1.1产品外观

图 1.1  zigbee六键情景面板-产品外观图

1.2产品规格

产品名称	智能情景面板
产品型号	SI-M1-G6-Z
电源输入	220V~
整机功耗	<1W
通信方式	Zigbee无线
发射功率	8 ± 1 dBm
接收灵敏度	≤ -99 ± 2dBm
主要功能	开关控制，每个按钮按下触发一种场景，带 LED 指示， Zigbee 无线上报平台
按键功能	六键场景：触发情景模式。 入网/退网：长按任一按键5秒，该按键白色指示灯慢闪(500ms)，再快速按下该按键3次（2秒内累计有效，5秒没有按键动作，则取消此次入网操作），白色状态指示灯快闪(250ms)，表示正在寻网，入网成功，指示灯停止闪烁。如90秒内没有入网成功，指示灯停止闪烁。
指示灯	白色
接口	220V~供电接口
安装方式	86盒入墙
工作温度	0°C~45°C
工作湿度	10~95%RH无凝结
产品尺寸	86mm*86mm*31mm
产品重量	150g
包装尺寸	105mm*105mm*55mm

1.3安装指导

1. 掰开情景面板两侧按键，直至看到螺丝固定孔。

2. 关闭市电总闸，按后壳接线柱旁边的标识接线，即“L”接86盒中的火线，“N”接86盒中的零线。





3. 接好线后，使用螺丝包内的螺丝将设备固定到86盒上。

4. 主体固定完毕后将按键复原，用力按压使内部卡扣充分扣合。

2配置指导

2.1 设备上线

新设备激活

操作：

平台添加传感器



在平台下载设备导入模板

将收集到的设备的mac地址填入模板

将模板导入到平台

确保M2网关的入网功能处于开启状态

设备上电，触发设备入网

    手动操作触发设备入网：长按任一按键5秒，该按键白色指示灯慢闪(500ms)，再快速按下该按键3次（2秒内累计有效，5秒没有按键动作，则取消此次入网操作），白色状态指示灯快闪(250ms)，表示正在寻网，入网成功，指示灯停止闪烁。如90秒内没有入网成功，指示灯停止闪烁。

等待设备入网

2.2网关配置

• 网关参数



• 射频参数



2.3入网配置

• 将网关的入网开关开启

2.4使用说明

• 通讯方式

          通讯方式采用zigbee通讯（M1、M2网关）

• 网关边缘策略

新增网关边缘策略

配置执行条件和执行动作

• 上线后平台查看上报数据

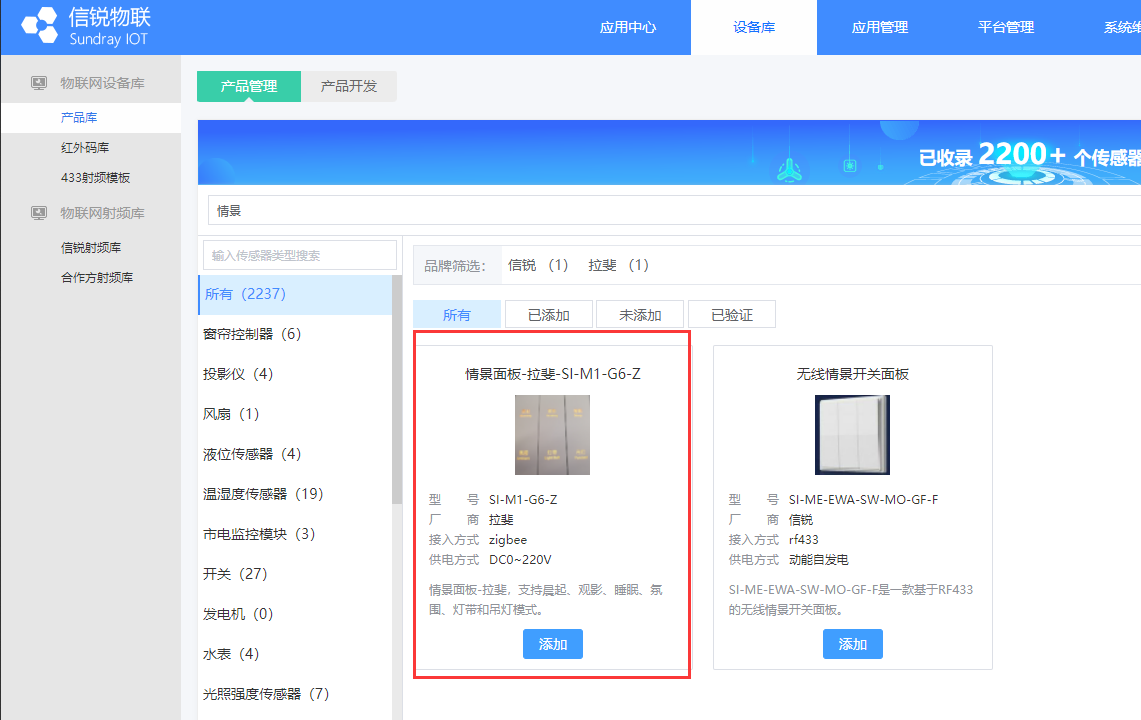

1、添加设备类型

2、将设备添加进我的设备

进入设备管理页面》在设备列表中选择 卷帘电机》点击新增》批量新增》选择硬件》类型选择 zigbee六键情景面板》选择要添加的设备》提交

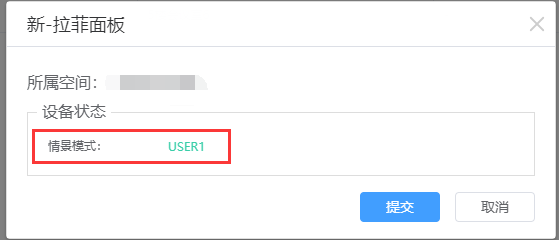

3、数据展示



3 产品升级

   不支持ota升级

4恢复出厂设置

4.1本地恢复

      无
