1.1产品简介
SW-GE8交换机为10Mbps以太网、100Mbps快速以太网和1000Mbps以太 网提 供 无 缝 连接，每端口最高可提 供2 0 0 0 Mbps的传输速率（上、下行双向 2000Mbps），是提升部门和工作组性能的理想选择。
SW-GE8交换机8个10/10 0/10 0 0 M自适应RJ4 5端口均具有PoE功能，支持 IEEE802.3at/af标准，可作为以太网供电设备，能自动检测识别符合IEEE 802.3at/ af标准的受电设备，并通过网线为其供电。
1.2产品外观
■ 前面板

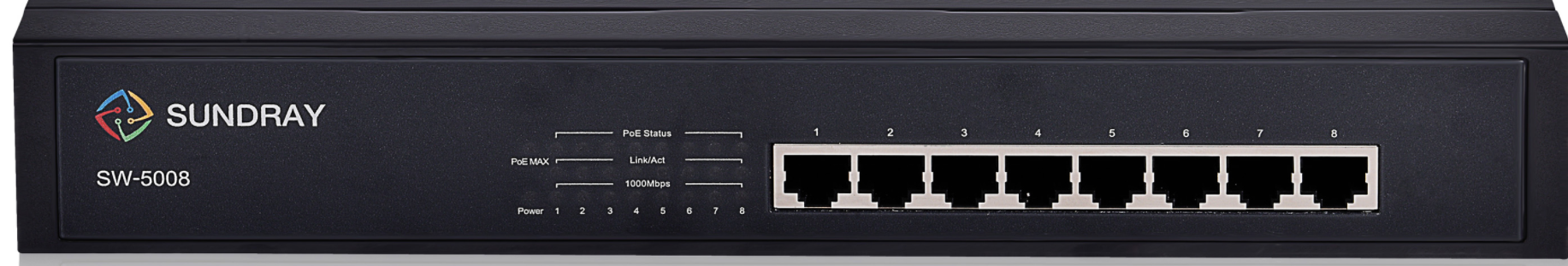

SW-GE8交换机的前面板由8个10/100/1000Mbps自适应RJ45端口和相关的指 示灯组成，如图1-1所示。所有的RJ45端口都支持PoE功能。
1 指示灯
2 10/100/1000Mbps自适应RJ45端口
图1-1 SW-GE8前面板示意图
1 指示灯
指示灯，包括Power、1000Mbps、Link/Act、PoE MAX和PoE Status指示灯。通 过指示灯您可以监控交换机的工作状态。
|
指示灯 |
工作状态 |
工作说明 |
|
Power |
绿色常亮 |
交换机接上电源后，此指示灯为绿色常亮 |
|
1000Mbps |
绿色常亮 |
当任何一个10/100/1000Mbps端口与1000Mbps设备连通 时，相对应的指示灯为绿色常亮 |
|
不亮 |
当任何一个10/100/1000Mbps端口与10Mbps或100Mbps设 备连通或未连接设备时，相对应的指示灯不亮 |
|
|
Link/Act |
绿色常亮 |
当任何一个10/100/1000Mbps端口连接了一个网络设备，相 应的指示灯为绿色常亮 |
|
闪烁 |
当任何一个10/100/1000Mbps端口正常连接后，在接收或发 送数据时，相对应的指示灯为绿色闪烁 |
|
|
不亮 |
当任意一个10/100/1000Mbps端口未连接设备时，相对应的 指示灯不亮 |
|
指示灯 |
工作状态 |
工作说明 |
|
PoE MAX |
红色常亮 |
PoE端口总供电功率在118W到124W之间，接近能提供的最 大PoE输出功率124W |
|
红色闪烁 |
PoE端口总供电功率已达到或超过124W |
|
|
不亮 |
总供电功率小于118W |
|
|
PoE Status |
绿色常亮 |
有受电设备与之连接并正常供电 |
|
绿色闪烁 |
端口短路或过载 |
|
|
不亮 |
无受电设备与之连接或没有供电 |
表1-1 指示灯工作状态描述
2 8个10/100/1000Mbps自适应RJ45端口
支持10Mbps、100Mbps或1000Mbps速率自适应功能，支持自动翻转（Auto MDI/MDIX）功能，可通过Link/Act和1000Mbps指示灯监控对应端口的工作状 态。
同时支持PoE功能，如果连接的设备匹配，可同时传输数据与电力。单个端口可 提供的最大供电量为30W，PoE供电总功率最高为124W。可通过PoE MAX和PoE Status指示灯监控端口总供电功率及各端口的供电状态。
说明：
■ 如果PoE供电总功率大于124W，交换机将会自动将8个PoE端口进行优先级排序，端口1>端口2> 端口3>端口4>端口5>端口6>端口7>端口8,然后将优先级最低的端口的供电切断。
■ 优先级机制可在超负荷时对系统起到保护作用。例如，端口1，2，4和7正在进行30W（即每个端 口的最大供电量）的正常供电，系统的总供电量为120W。如果此时在端口3连接一个25W的受电 设备，由于已经超负荷供电，系统会自动切断端口7的供电。也即，端口1、2和4仍然进行30W的 供电，端口3供电25W而端口7不再进行供电。
■ 请确保连接到交换机的受电设备均符合IEEE 802.3af/IEEE 802.3at标准。
■ 后面板
交换机后面板有一个电源插座和防雷接地柱，如图1-2所示。
电源插座
2 防雷接地柱
图1-2 后面板示意图
1 电源插座
位于后面板右侧，接入电源需为100-240V~ 50/60Hz的交流电源。
2 防雷接地柱
位于电源接口右侧，请使用导线接地，以防雷击。
|
|
注意： ■ 请使用原装电源线，接入电源为100-240V~ 50/60Hz的交流电源。 ■ 电源插座请安装在设备附近便于触及的位置，以方便操作。 |
2.1物品清单
|
|
|
一根电源线 |
|
一本安装手册 |
|
|
|
|
||
|
|
|
|
|
|
|
|
注意：如果发现有配件短缺及损坏的情况，请及时和当地经销商联系。 |
2.2 安装注意事项
|
|
注意：为避免使用不当造成设备损坏及对人身的伤害，请遵从以下的注意事项。 |
■ 安装安全注意事项
■ 安装过程中电源保持关闭状态，同时佩戴防静电手腕，并确保防静电手腕 与皮肤良好接触，避免潜在的安全隐患；
■ 交换机在正确的电源供电下才能正常工作，请确认供电电压与交换机所标示的 电压相符；
■ 交换机通电前请确认不会引起电源电路超负荷，以免影响交换机正常工作 甚至造成不必要的损坏；
■ 为避免受电击的危险，在交换机工作时不要打开外壳，即使在不带电的情 况下，也不要自行打开；
■ 清洁交换机之前，应先将交换机电源插头拔出，请勿用湿润面料擦拭，请勿用 液体清洗。
8-port Gigabit Desktop/Rackmount PoE Switch
■ 安装环境注意事项
温度/湿度
40℃
0℃
为保证交换机长期稳定工作，延长使用寿命，请维持环境一定的温度和湿度。过 高或过低的环境湿度易引起绝缘材料漏电、变形甚至金属部件锈蚀现象，温度过 高会加速绝缘材料的老化过程，严重影响设备使用寿命。该系列交换机的正常工 作和存储温度/湿度如下表2-1。
|
环境描述 |
温度 |
相对湿度 |
|
工作环境 |
0℃ ~ 40℃ |
10% ~ 90% RH无凝结 |
|
存储环境 |
-40℃ ~ 70℃ |
5% ~ 90% RH无凝结 |
室内防尘
表2-1 交换机正常使用的温度/湿度要求
灰尘落在交换机表面会造成静电吸附，使金属接点接触不良。虽然设备本身在防 静电方面做了一定措施，但当静电超过一定强度时，仍会对内部电路板上的电子元 器件造成致命的破坏，为避免静电影响设备正常工作，请注意以下事项：
■ 定期除尘，保持室内空气清洁；
■ 确认设备接地良好，保证静电顺利转移。
电磁干扰
电磁干扰会以电容耦合、电感耦合、阻抗耦合等传导方式对设备内部的电容、电 感等电子元器件造成影响，为减少电磁干扰因素造成的不利影响，请注意以下事 项：
■ 供电系统采取必要抗电网干扰措施；
■ 交换机应远离高频大功率、大电流设备，如无线发射台等；
■ 必要时采取电磁屏蔽措施。
8-port Gigabit Desktop/Rackmount PoE Switch
防雷需求
雷击发生时，在瞬间会产生强大电流，放电路径上空气会被瞬间加热至20000摄 氏度， 瞬间大电流足以给电子设备造成致命的损害。为达到更好的防雷效果，请注意 以下事项：
■ 确认机架和设备接地端子都与大地保持良好接触；
■ 确认电源插座与大地保持良好接触；
■ 合理布线，避免内部感应雷；
■ 室外布线时，建议使用信号防雷器。
安装台
无论交换机安装在机架内或其他水平工作台上，请注意以下事项：
■ 确认机架或工作台平稳、牢固，且能承受至少5.5Kg重量；
■ 确认机架自身有良好的散热系统，或保持室内通风良好；
■ 确认机架良好接地，电源插座与交换机距离不超过1.5米。
|
|
注意：本产品专为通信运营商的机房使用设计，请按照以下要求进行安装维护。 |
2.3 安装工具准备
■ 十字螺丝刀
■ 防静电手腕
■ 可选网线
8-port Gigabit Desktop/Rackmount PoE Switch
2.4产品安装
■ 安装在桌面上
当不具备机架时，用户可以将交换机放置在平稳的桌面上。此种安装方式操作比 较简单，具体安装步骤如下：
|
|
注意：交换机机壳周围预留5～10cm空隙，确保散热和空气流通，交换机表面避免摆放其他重物。 |
1. 将交换机的底部朝上放置于足够大且稳定的桌面上；

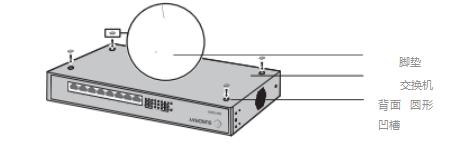

2. 逐个揭去4个脚垫的胶面保护纸，分别黏贴在位于机壳底部四角的圆形凹槽 中，如图2-1所示；
3. 将交换机翻转过来，平稳地放在桌面上。
脚垫
交换机背面 圆形凹槽
图2-1 桌面安装示意图
■ 安装在机架上
本系列交换机可以方便地安装到机架上，具体安装步骤如下：
1. 检查机架的接地与稳定性；

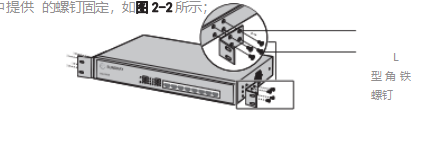

2. 将配件中的两个L型支架分别安装在交换机面板的两侧，并用配件中提供 的螺钉固定，如图2-2所示；
L型角铁 螺钉
图2-2 支架安装示意图
3. 将交换机安放在机架内适当位置，由托架支撑；
4. 用螺钉将L型角铁固定在机架两端固定的导槽上，确保交换机稳定、水平地 安装在机架上，如图2-3所示。
07
产品安装
8-port Gigabit Desktop/Rackmount PoE Switch
机架
图2-3 机架安装示意图
|
|
注意： ■ 机架良好接地是设备防静电、防漏电、防雷、抗干扰的重要保障，因此确保机架接地线正确安装； ■ 机架内安装设备一般由下至上，避免超负荷安装； ■ 交换机表面避免摆放其他重物，以免发生意外； ■ 确保散热和空气流通。 |
产品安装 08
3.1 连接至RJ45端口
SW-GE8交换机提供8个固定的自适应RJ45端口，其与对端以太网口的连接过程 如下：
1. 将网线一端连接到交换机，另一端连接到对端设备，如图3-1所示；
RJ45端口 水晶头
RJ45端口
图3-1 RJ45端口连接示意图
2. 上电后，请检查Link/Act指示灯的状态，若灯亮表示链路已正常连通；灯灭表 示链路不通，请检查线路，确认对端设备已启用。
|
|
说明： ■ 对于10Base-T以太网，建议使用3类或3类以上的UTP线； ■ 对于100Base-TX以太网，建议使用5类或5类以上UTP线； ■ 对于1000Base-T以太网，建议使用超5类或6类UTP线。 |
|
|
注意： ■ 当交换机与工作站、服务器、路由器或其它以太网设备连接时，网线长度不能大于100米； ■ 交换机以太网口Auto-MDI/MDIX功能默认开启，采用5类双绞线连接以太网时，直通网线或交 叉网线均可； ■ 不要将RJ45端口连接电话线。 |
3.2 安装后检查
安装后请检查以下事项：
■ 检查交换机周围是否有足够的散热空间，空气流通是否顺畅；
■ 检查电源插座供电是否符合交换机规格；
8-port Gigabit Desktop/Rackmount PoE Switch
■ 检查电源、交换机、机架等设备都已正确接地；
■ 检查交换机与其它网络设备是否连接正常。
3.3 连接电源线
SW-GE8交换机使用100-240V~ 50/60Hz的交流电源。
1. 检查选用电源与交换机标示的电源要求一致；

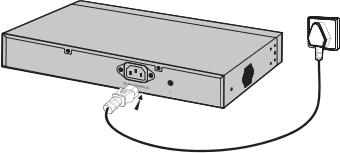

2. 交换机原装电源线连接交换机与电源插座，如图3-2所示。
图3-2 电源线连接示意图
|
|
注意：供电系统的电源要求与大地良好接触，确认设备供电电源开关的位置，以便在需要时，能够及时 切断供电电源。 |
3.4 设备初始化
接通电源后交换机将自动进行初始化。
进行初始化时，交换机指示灯会出现下列情况：
■ 接通电源后，所有指示灯闪烁约一秒，交换机自动进行初始化；
■ 之后Power指示灯保持点亮状态，各端口指示灯根据端口工作状态正常指示， 表明系统初始化完成，交换机开始正常工作。
8-port Gigabit Desktop/Rackmount PoE Switch
附录A 技术参数规格
|
参数项 |
参数内容 |
|
支持的标准和协议 |
IEEE 802.3 10Base-T以太网 IEEE 802.3u 100Base-TX快速以太网 IEEE 802.3ab 1000Base-T千兆以太网 IEEE 802.3x 流量控制 IEEE 802.3af/IEEE 802.3at CSMA/CD Ethernet |
|
网络介质 |
10Base-T: 3类或以上UTP/STP(≤100m) 100Base-TX: 5类或以上UTP/STP(≤100m) 1000Base-T: 超5类或以上UTP/STP(≤100m) |
|
指示灯 |
Power指示灯，Link/Act指示灯，1000Mbps指示灯，PoE MAX指示 灯和PoE Status指示灯 |
|
工作温度 |
0℃~40℃ |
|
存储温度 |
-40℃~70℃ |
|
工作湿度 |
10%~90%RH 无凝结 |
|
储存湿度 |
5%~90%RH 无凝结 |
