状态灯 |
描述 |
|
CHG 指示灯（红色） |
常亮：正给电池充电
频闪：电池电量充足或电池被断开 |
|
STATUS 指示灯（绿色） |
为 CPU 工作指示灯会周期性熄灭 10 秒、长亮 10 秒交替 |
|
POWER 电源开关指示灯
（红色） |
开机长亮，关机熄灭（除了 CHG 电源充电指示灯，其他灯
都熄灭） |
|
NET 指示灯（绿色） |
正常能检测到手机卡设备已经注册到网络、待机时三秒闪烁一次 设备没有被安装到手机卡、手机卡无效、设备正在搜索网
络时每秒闪烁一次 |
卡片安装：卡槽为大卡，芯片朝上； 要求：该型号的设备只支持移动卡。
电话告警模块采用 12V 2A 电源供电，且内置一块电池供断电后应急使用。
告警模块和采集器通讯的接口类型为 DB9 母头。需要将 2 脚的线接到采集器 A+口，
3脚的线接到采集器B-口。
接线方式 1：推荐如下方式使用公头接线端子接线：
接线方式 2：若没有接线端子，发货时自带一根公转母的 DB9 线，可以将母头减掉，剥
掉线皮，其中红色是 2 脚，棕色是 3 脚。即将红色接到采集器 A+接口，棕色接采集器 B-接口。
注意：不同厂家生产的DB9 线颜色不一样，可用万用表确认对应线序的颜色。
1、 版本：物联网平台 3.6.5 开始支持电话告警；
2、 采集器版本：采集器需要在 20190429 的版本开始支持电话告警。
1、首先在平台将采集器激活在线，然后在平台管理• 传感器库• 过滤告警模块（选第三方）• 添加传感器。
采集器波特率选择 9600，如果默认是 9600 则不修改。

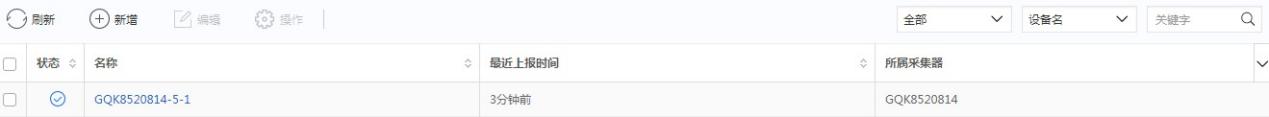

采集器中添加子设备，其中唯一标志为 1，从机地址空。
2、 选择推送方式：
3、 配置策略联动策略
选择告警动作：
选择告警并推送：
选择要推送的账号：
填写告警内容和告警模板，告警内容就是短信推送的内容：
告警策略
选择告警时间，对应时间满足条件产生告警：
收到短信示例（注：下图为 3.6.5 告警样式，从 3.6.6 开始支持告警样式为 xx 设备 xx 时间触发 xx 策略+告警内容）：
如上图所示，当电源通电且 1 脚和[5V 或 12V]短接状态，则内部会构成一个回路。可以根据这个回路通断状态做通断电检测，或开关量设备监测。此告警功能不经过平台控制，由模块本地工作。
目前电话告警模块仅用到如上 3 个接口，其他接口功能待同步。
将电话告警模块的适配器和重要设备接在同一排插，当排插断电或通电时即可本地告警
（短信+告警）。配置如下：
举例：将 4.1 章节中的“1 脚和 5V 或 12V 短接”线更换为水浸传感器的干接点线，则可以根据漏液或非漏液导通/断开此回路。通过回路导通及断开状态来实现监测开关量设备状态。
